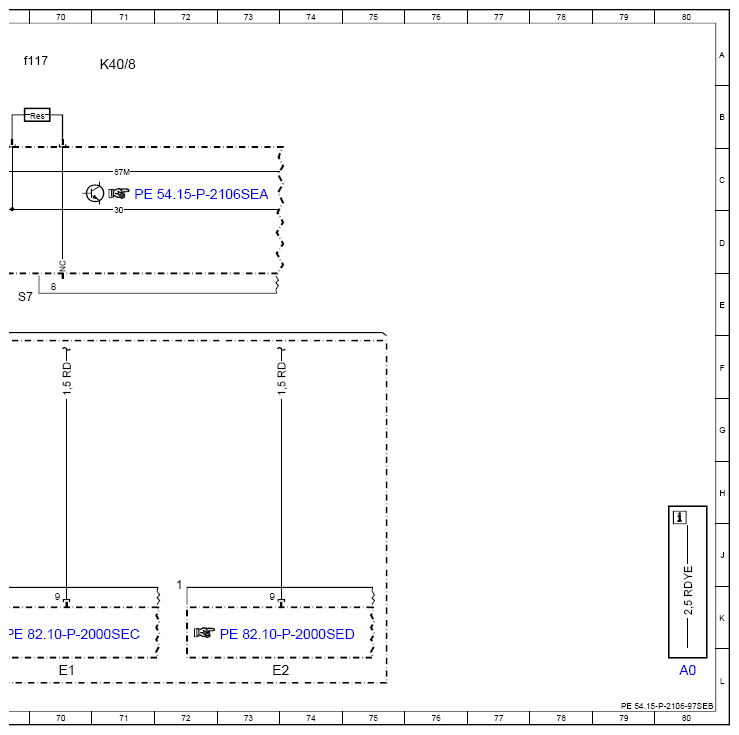

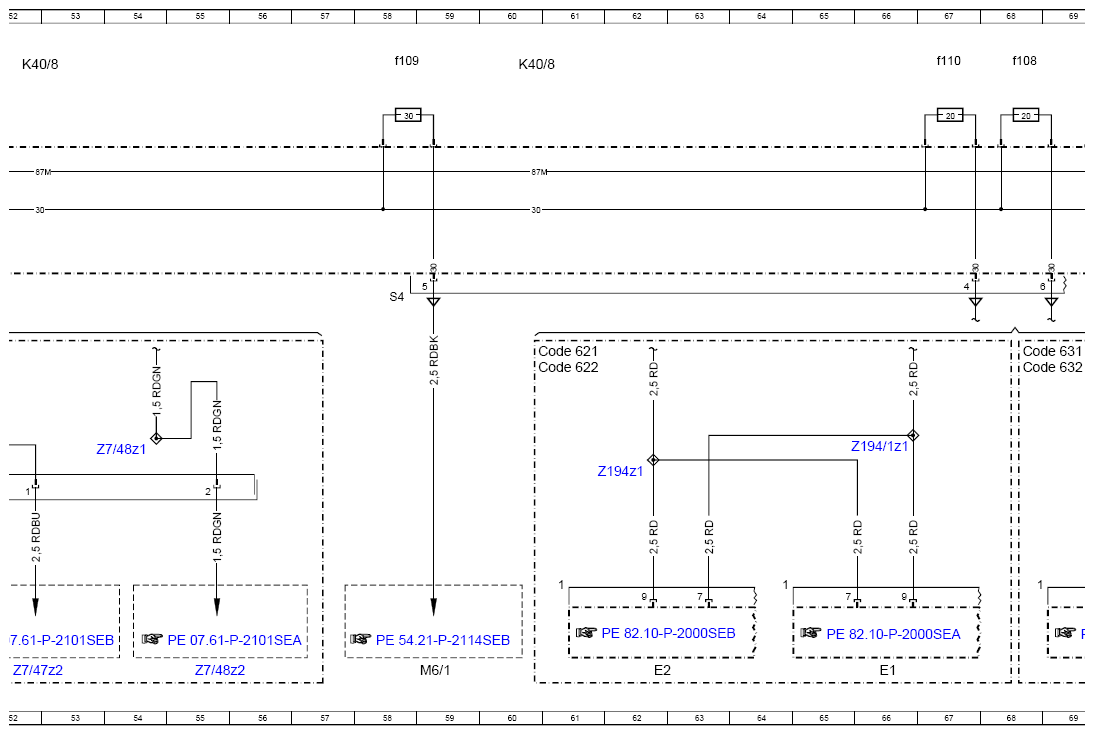

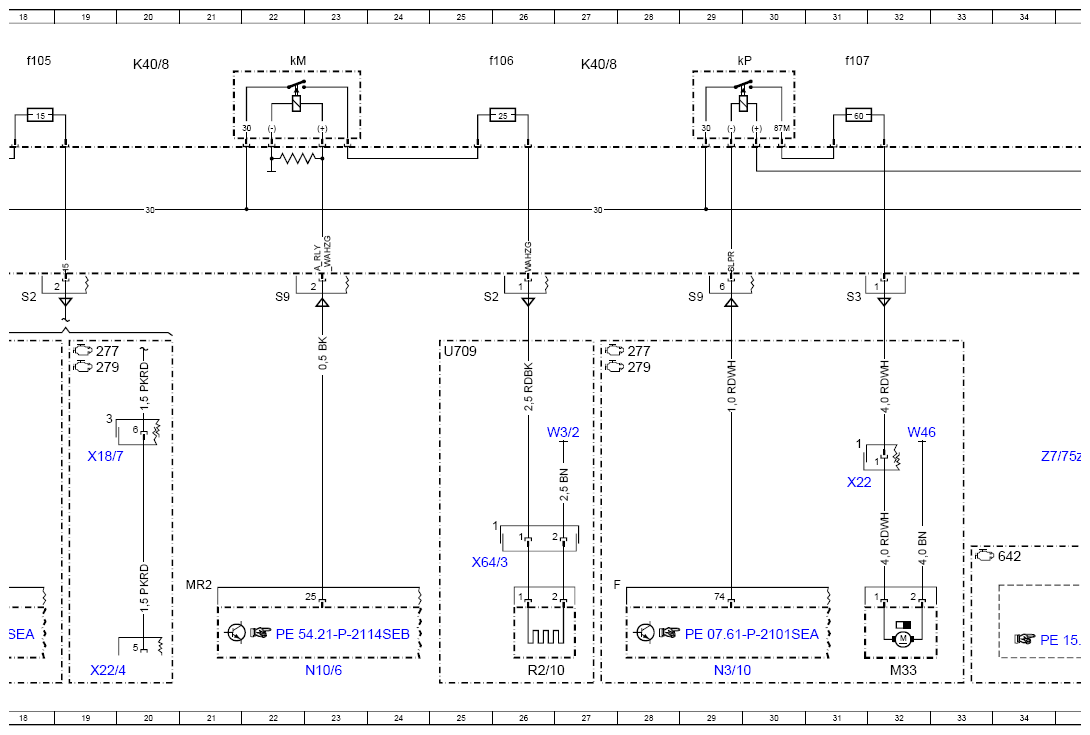

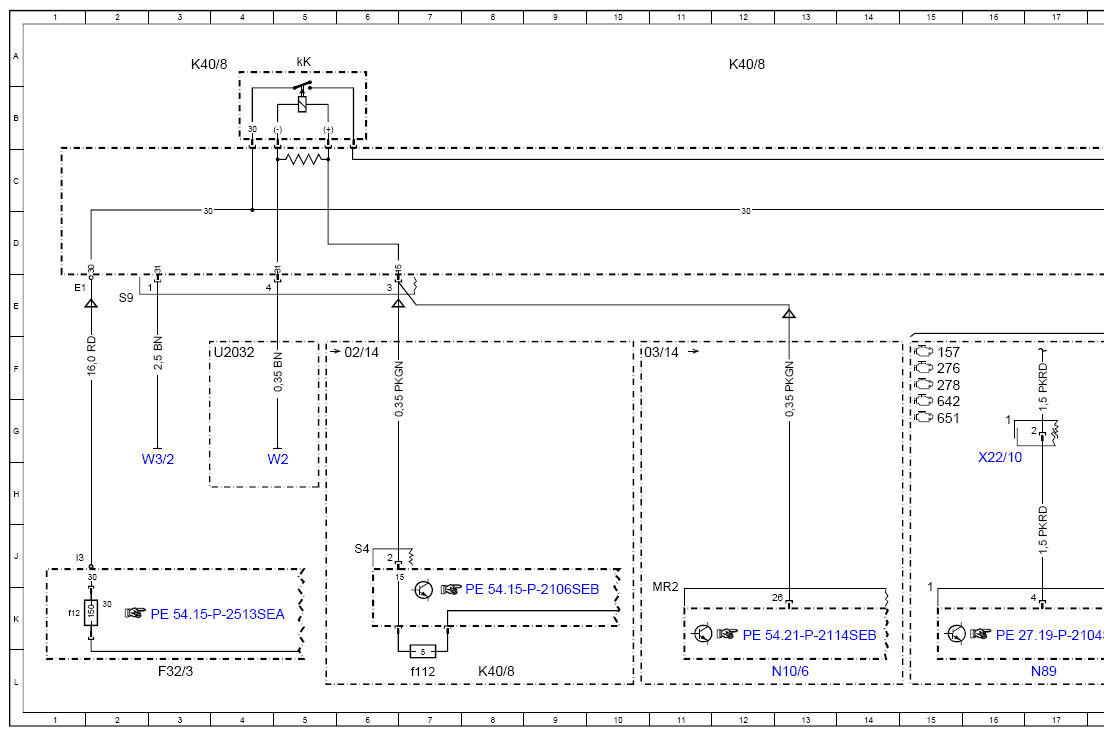

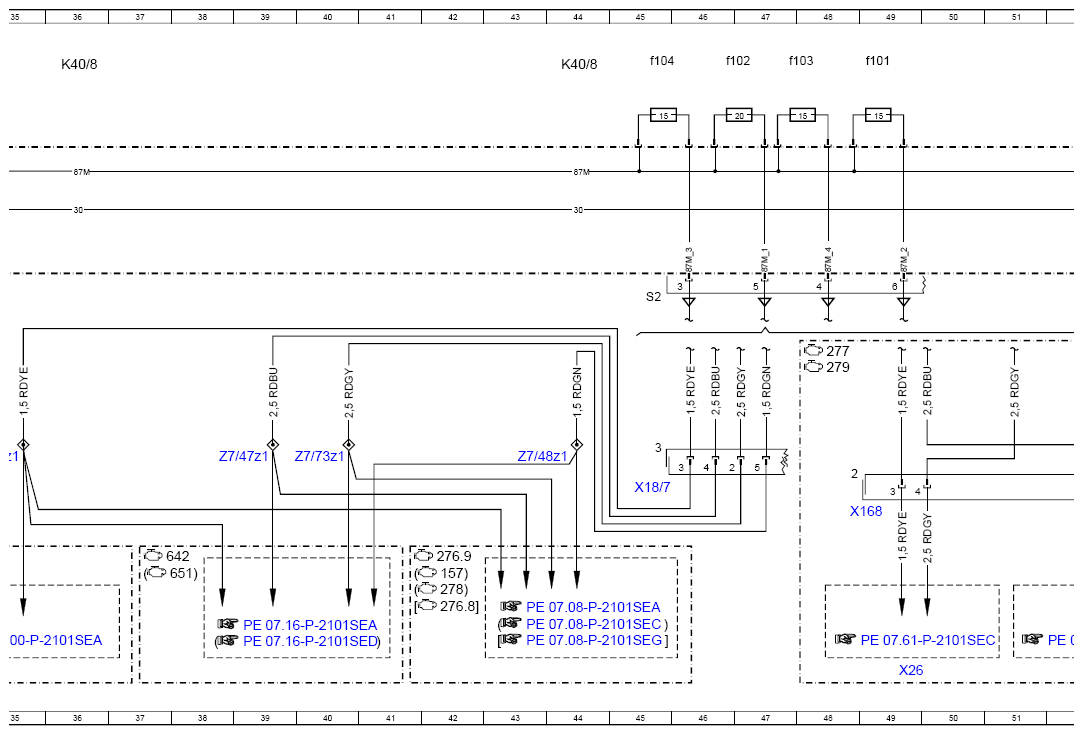

Wiring Diagram For Engine Compartment Fuse And Relay Module - PE54.15-P-2106-97SEB
Model 217 up to model year 2018
Fuse and relay module K40/8, Sheet 2
Model 222 up to model year 2018
Fuse and relay module K40/8, Sheet 2
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 80L |
| Code 621 | Intelligent Light System (left-hand traffic) | 60F |
| Code 622 | Intelligent Light System (right-hand traffic) | 60F |
| Code 631 | Static LED headlamp, left-hand traffic | 68F |
| Code 632 | Static LED headlamp, right-hand traffic | 68F |
| E1 | Left front lamp unit | 66L |
| E1 | Left front lamp unit | 70L |
| E2 | Right front lamp unit | 62L |
| E2 | Right front lamp unit | 73L |
| F32/3 | Engine compartment prefuse box | 3L |
| F32/3f12 | Fuse 12 | 1K |
| K40/8 | Engine fuse and relay module | 8L |
| K40/8 | Engine fuse and relay module | 3A |
| K40/8 | Engine fuse and relay module | 12A |
| K40/8 | Engine fuse and relay module | 20A |
| K40/8 | Engine fuse and relay module | 27A |
| K40/8 | Engine fuse and relay module | 36A |
| K40/8 | Engine fuse and relay module | 44A |
| K40/8 | Engine fuse and relay module | 52A |
| K40/8 | Engine fuse and relay module | 60A |
| K40/8 | Engine fuse and relay module | 71A |
| K40/8f101 | Fuse 101 | 49A |
| K40/8f102 | Fuse 102 | 46A |
| K40/8f103 | Fuse 103 | 47A |
| K40/8f104 | Fuse 104 | 45A |
| K40/8f105 | Fuse 105 | 18A |
| K40/8f106 | Fuse 106 | 26A |
| K40/8f107 | Fuse 107 | 31A |
| K40/8f108 | Fuse 108 | 68A |
| K40/8f109 | Fuse 109 | 58A |
| K40/8f110 | Fuse 110 | 67A |
| K40/8f112 | Fuse 112 | 7L |
| K40/8f117 | Fuse 117 | 69A |
| K40/8kK | Oil pump relay | 5A |
| K40/8kM | Wiper park position heater relay | 22A |
| K40/8kP | Secondary air injection relay | 29A |
| M33 | Electric air pump | 32L |
| M6/1 | Wiper motor | 59L |
| N10/6 | Front SAM control unit | 13L |
| N10/6 | Front SAM control unit | 23L |
| N3/10 | ME-SFI [ME] control unit | 29L |
| N89 | Transmission oil auxiliary oil pump control unit | 17L |
| R2/10 | Wiper park heater | 26L |
| U2032 | Valid for transmission 722 | 4F |
| U709 | Valid for wiper park position heater | 25F |
| W2 | Right front ground point (at lamp unit) | 5H |
| W3/2 | Left front wheel arch ground point | 3H |
| W3/2 | Left front wheel arch ground point | 27G |
| W46 | Air pump ground point | 32G |
| X168 | ME-SFI [ME]/CDI control unit vehicle interior wiring harness electrical connector | 49H |
| X18/7 | Vehicle interior and engine compartment electrical connector | 19H |
| X18/7 | Vehicle interior and engine compartment electrical connector | 45H |
| X22 | Starter/air pump electrical connector | 31H |
| X22/10 | Transmission/engine compartment connecting point | 16H |
| X22/4 | Transmission/frame floor assembly connecting point | 19L |
| X26 | Interior and engine wiring harness electrical connector | 49L |
| X64/3 | Wiper park position heater electrical connector | 25J |
| Z194/1z1 | Right lamp unit circuit 30 connector sleeve | 66G |
| Z194z1 | Left lamp unit circuit 30 connector sleeve | 62H |
| Z7/47z1 | Circuit 87/2 connector sleeve | 39G |
| Z7/47z2 | Circuit 87/2 connector sleeve | 52L |
| Z7/48z1 | Circuit 87/2 connector sleeve | 54G |
| Z7/48z1 | Circuit 87/2 connector sleeve | 43G |
| Z7/48z2 | Circuit 87/2 connector sleeve | 55L |
| Z7/73z1 | Circuit 87M4 connector sleeve | 40G |
| Z7/75z1 | Circuit 87M3 connector sleeve | 35G |
