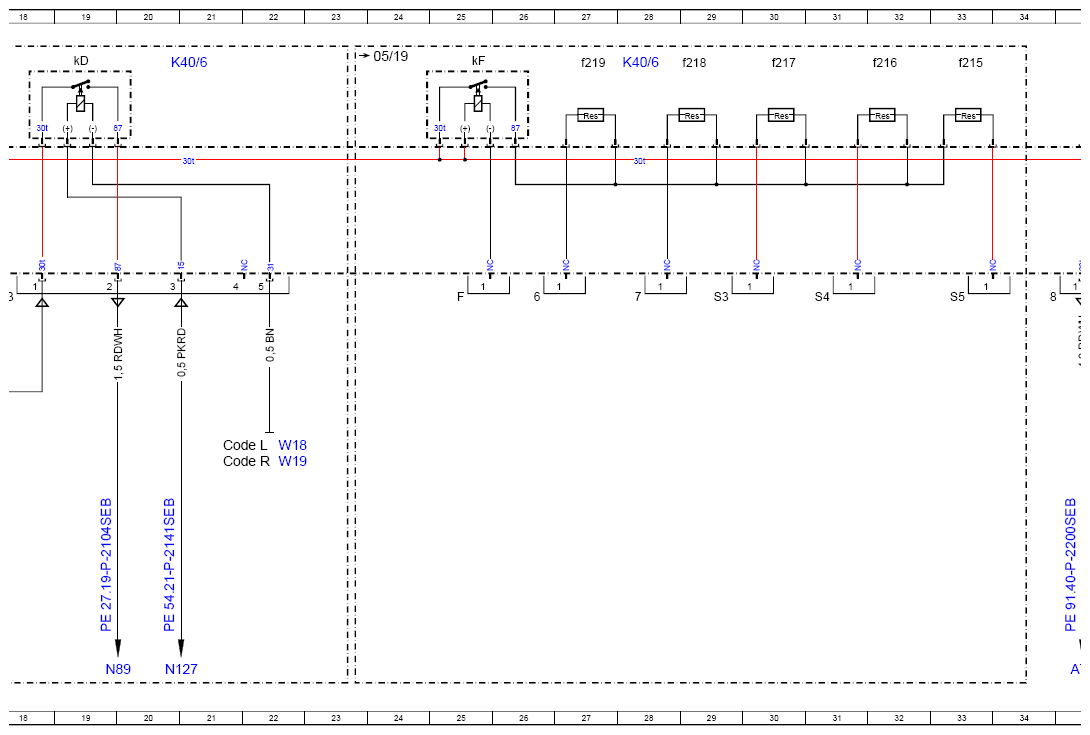

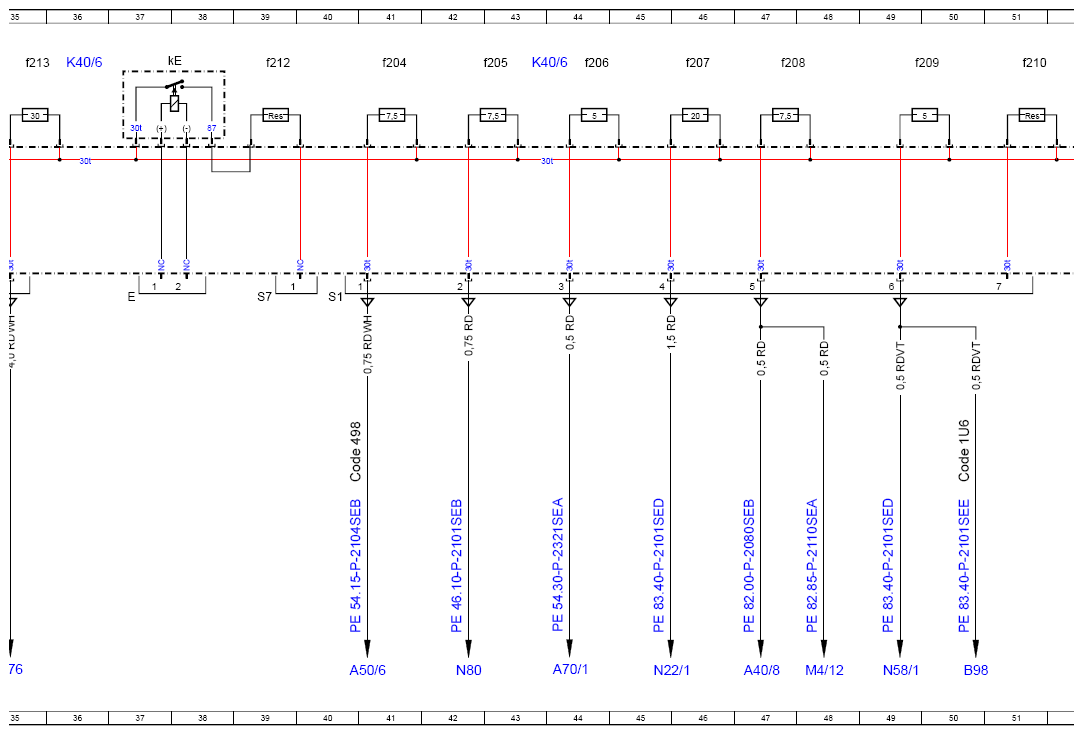

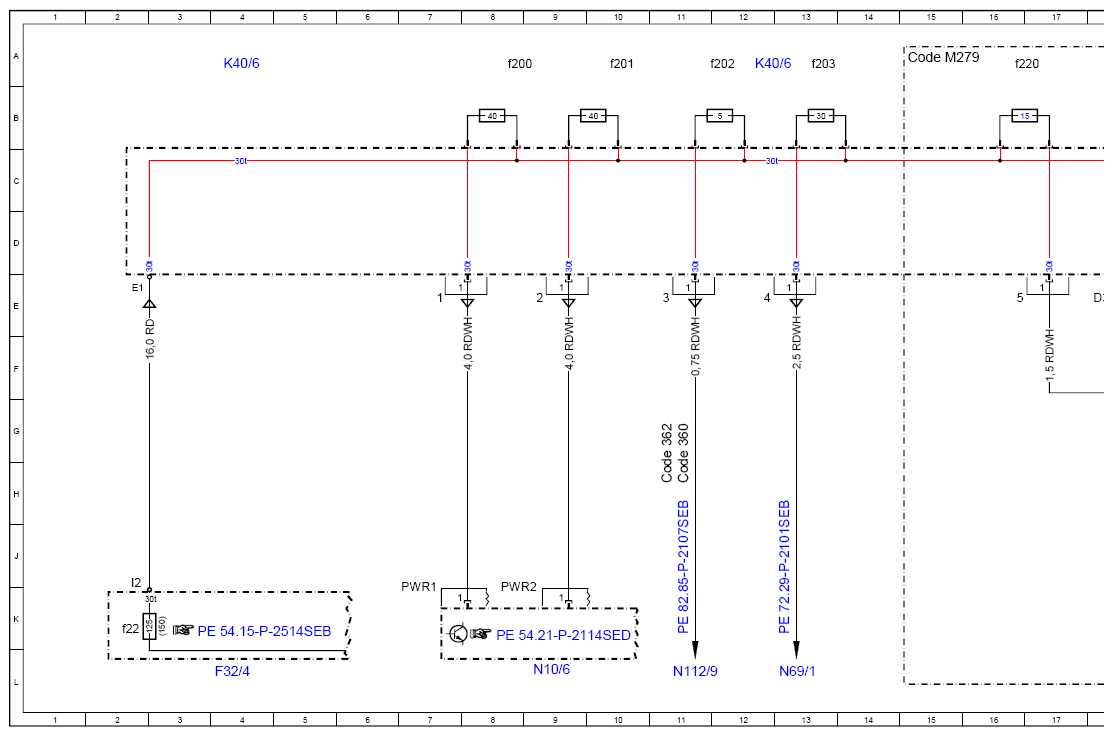

Wiring Diagram For Driver-Side Fuse And Relay Module - PE54.15-P-2104-97SEB
Model 217, 222 as of model year 2018 Fuse and relay module K40/6
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 64L |
| A40/8 | Audio/COMAND display | 47L |
| A50/6 | Dedicated Short-Range Communications control unit | 41L |
| A70/1 | Analog clock | 44L |
| A76 | Left front reversible emergency tensioning retractor | 35L |
| B98 | CO2 sensor | 50L |
| Code 1U6 | Refrigerant R744 | 50H |
| Code 360 | HERMES UMTS | 11H |
| Code 362 | HERMES LTE | 11H |
| Code 498 | Japan version | 41H |
| Code L | LEFT-HAND DRIVE | 21G |
| Code M279 | V12 SPARK-IGNITION ENGINE M279 - AMG | 15A |
| Code R | RIGHT-HAND DRIVE | 21H |
| F32/4 | Vehicle interior prefuse box | 4L |
| F32/4f22 | Fuse 22 | 2K |
| K40/6 | Driver-side fuse and relay module | 12A |
| K40/6 | Driver-side fuse and relay module | 4A |
| K40/6 | Driver-side fuse and relay module | 21A |
| K40/6 | Driver-side fuse and relay module | 28A |
| K40/6 | Driver-side fuse and relay module | 36A |
| K40/6 | Driver-side fuse and relay module | 43A |
| K40/6 | Driver-side fuse and relay module | 52A |
| K40/6f200 | Fuse 200 | 8A |
| K40/6f201 | Fuse 201 | 10A |
| K40/6f202 | Fuse 202 | 12A |
| K40/6f203 | Fuse 203 | 13A |
| K40/6f204 | Fuse 204 | 41A |
| K40/6f205 | Fuse 205 | 43A |
| K40/6f206 | Fuse 206 | 44A |
| K40/6f207 | Fuse 207 | 46A |
| K40/6f208 | Fuse 208 | 47A |
| K40/6f209 | Fuse 209 | 49A |
| K40/6f210 | Fuse 210 | 51A |
| K40/6f211 | Fuse 211 | 53A |
| K40/6f212 | Fuse 212 | 39A |
| K40/6f213 | Fuse 213 | 35A |
| K40/6f214 | Fuse 214 | 55A |
| K40/6f215 | Fuse 215 | 33A |
| K40/6f216 | Fuse 216 | 32A |
| K40/6f217 | Fuse 217 | 30A |
| K40/6f218 | Fuse 218 | 29A |
| K40/6f219 | Fuse 219 | 27A |
| K40/6f220 | Fuse 220 | 16A |
| K40/6kD | MAGIC VISION CONTROL relay | 19A |
| K40/6kE | Backup relay | 38A |
| K40/6kF | Circuit 15R relay | 25A |
| M4/12 | Digital instrument cluster full display fan motor | 48L |
| N10/6 | Front SAM control unit | 9L |
| N112/9 | HERMES control unit | 11L |
| N127 | Drivetrain control unit | 20L |
| N22/1 | Climate control control unit | 45L |
| N58/1 | Climate control operating unit | 49L |
| N69/1 | Left front door control unit | 13L |
| N80 | Steering column module control unit | 53L |
| N80 | Steering column module control unit | 42L |
| N89 | Transmission oil auxiliary oil pump control unit | 19L |
| W18 | Left front seat crossmember ground point | 22G |
| W19 | Right front seat crossmember ground point | 22H |
