Wiring Diagram For Driver-Side Fuse And Relay Module - PE54.15-P-2104-97SEA

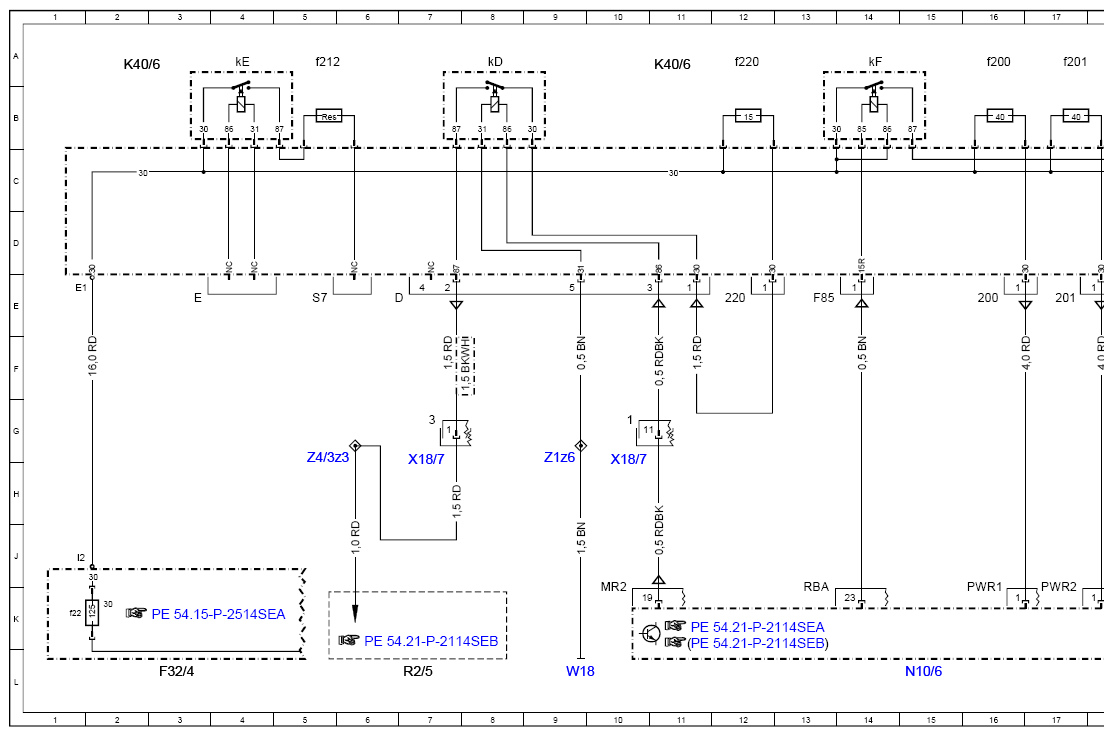

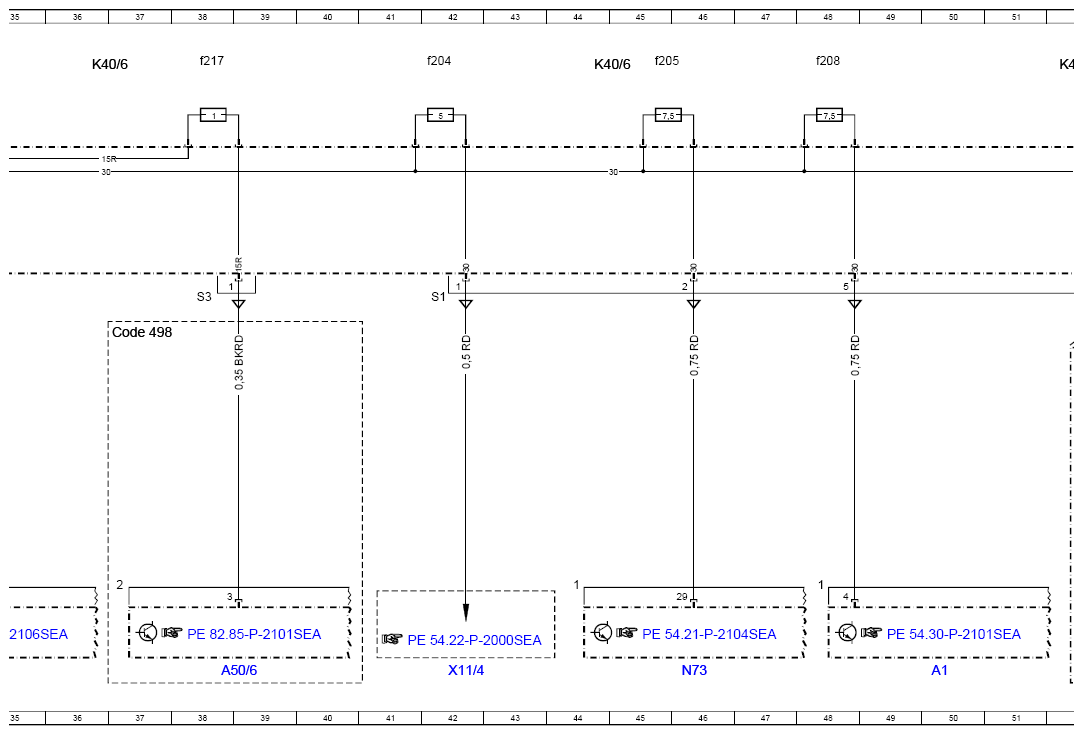

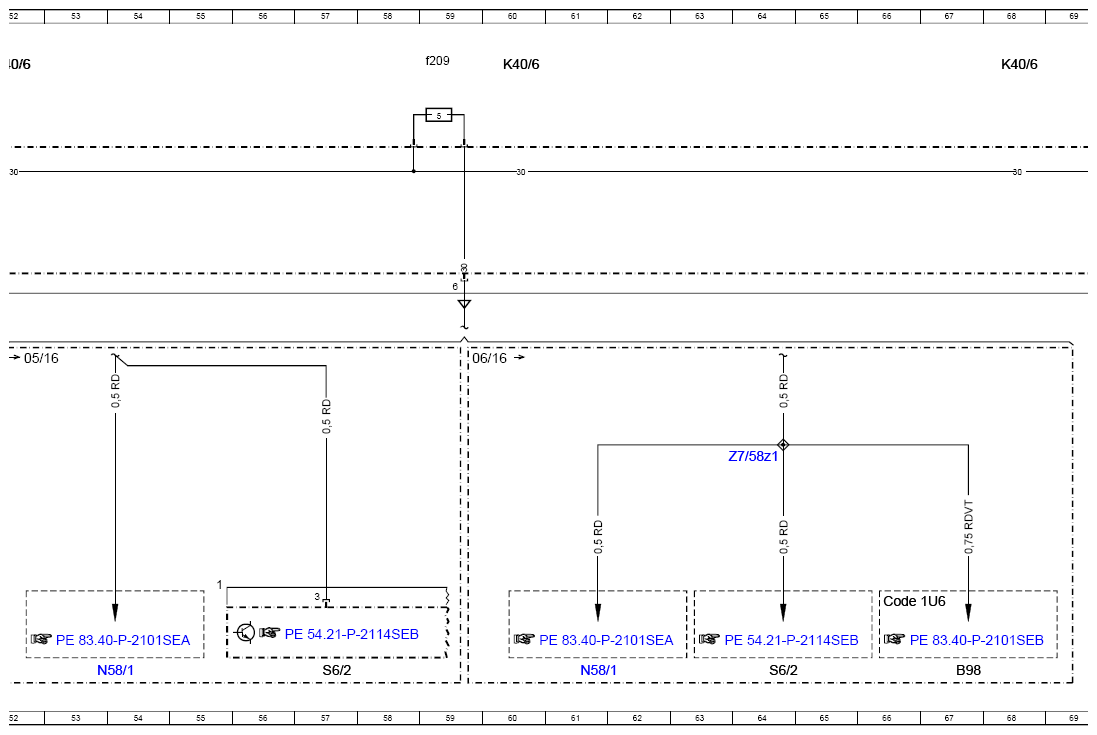

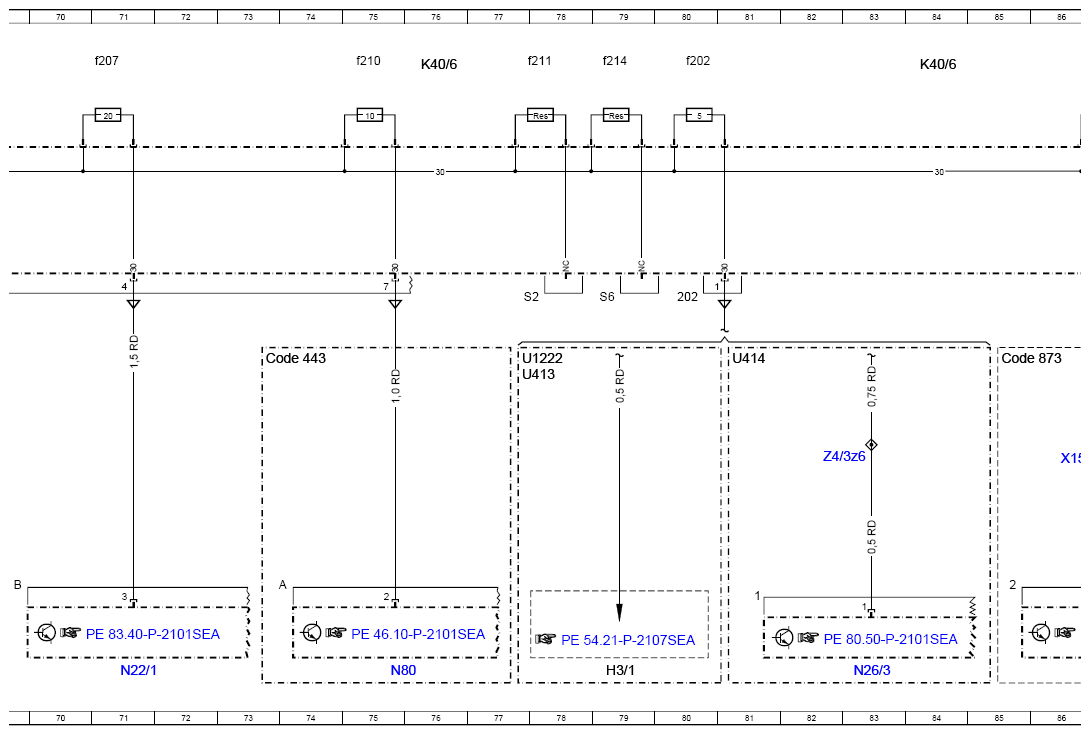

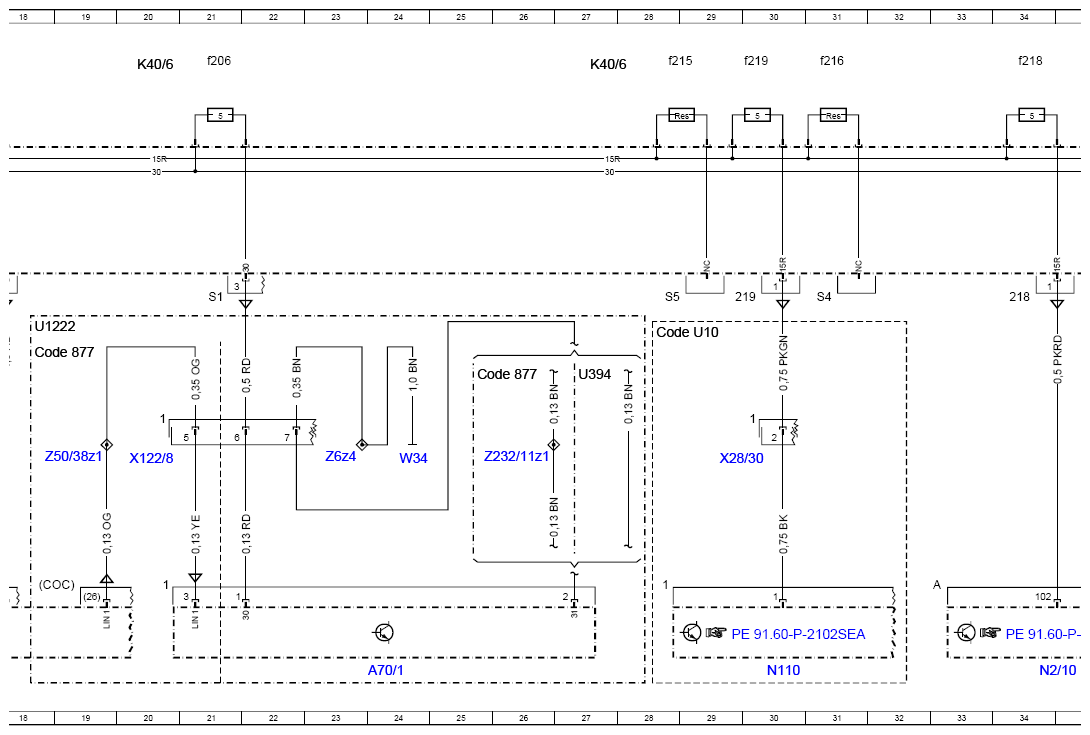

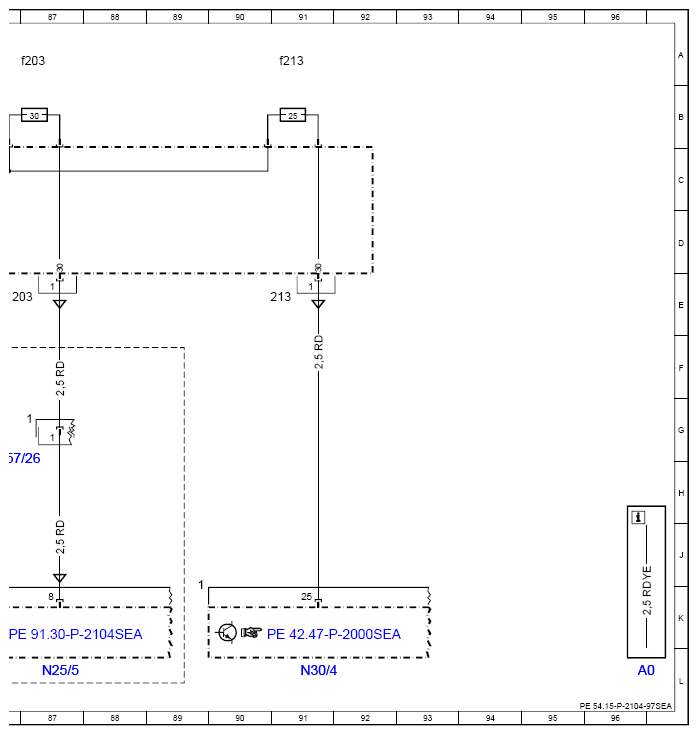

Model 217 up to model year 2018 Fuse and relay module K40/6
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 96L |
| A1 | Instrument cluster | 50L |
| A50/6 | Dedicated Short-Range Communications control unit | 38L |
| A70/1 | Analog clock | 24L |
| B98 | CO2 sensor | 67L |
| Code 1U6 | Refrigerant R744 | 66K |
| Code 443 | Steering wheel heater | 73F |
| Code 498 | Japan version | 37F |
| Code 873 | Right and left front seat heaters | 85F |
| Code 877 | Ambiance illumination | 25F |
| Code 877 | Ambiance illumination | 18F |
| Code U10 | Front passenger seat with weight detection | 28F |
| F32/4 | Vehicle interior prefuse box | 3L |
| F32/4f22 | Fuse 22 | 1K |
| H3/1 | Alarm siren | 79L |
| K40/6 | Left fuse and relay module | 2A |
| K40/6 | Left fuse and relay module | 11A |
| K40/6 | Left fuse and relay module | 20A |
| K40/6 | Left fuse and relay module | 27A |
| K40/6 | Left fuse and relay module | 36A |
| K40/6 | Left fuse and relay module | 44A |
| K40/6 | Left fuse and relay module | 52A |
| K40/6 | Left fuse and relay module | 60A |
| K40/6 | Left fuse and relay module | 68A |
| K40/6 | Left fuse and relay module | 76A |
| K40/6 | Left fuse and relay module | 84A |
| K40/6f200 | Fuse 200 | 16A |
| K40/6f201 | Fuse 201 | 17A |
| K40/6f202 | Fuse 202 | 80A |
| K40/6f203 | Fuse 203 | 87A |
| K40/6f204 | Fuse 204 | 42A |
| K40/6f205 | Fuse 205 | 45A |
| K40/6f206 | Fuse 206 | 21A |
| K40/6f207 | Fuse 207 | 71A |
| K40/6f208 | Fuse 208 | 48A |
| K40/6f209 | Fuse 209 | 59A |
| K40/6f210 | Fuse 210 | 75A |
| K40/6f211 | Fuse 211 | 78A |
| K40/6f212 | Fuse 212 | 5A |
| K40/6f213 | Fuse 213 | 91A |
| K40/6f214 | Fuse 214 | 79A |
| K40/6f215 | Fuse 215 | 28A |
| K40/6f216 | Fuse 216 | 31A |
| K40/6f217 | Fuse 217 | 38A |
| K40/6f218 | Fuse 218 | 34A |
| K40/6f219 | Fuse 219 | 30A |
| K40/6f220 | Fuse 220 | 12A |
| K40/6kD | MAGIC VISION CONTROL relay | 8A |
| K40/6kE | Backup relay | 4A |
| K40/6kF | Circuit 15R relay | 14A |
| N10/6 | Front SAM control unit | 15L |
| N110 | Weight Sensing System (WSS) control unit | 30L |
| N2/10 | Supplemental restraint system control unit | 34L |
| N22/1 | Climate control control unit | 71L |
| N25/5 | Driver seat heater control unit | 87L |
| N26/3 | ATA [EDW]/towing sensor/interior motion sensor control unit | 83L |
| N30/4 | Electronic Stability Program control unit | 91L |
| N58/1 | Climate control operating unit | 53L |
| N58/1 | Climate control operating unit | 61L |
| N73 | Electronic ignition switch control unit | 46L |
| N80 | Steering column module control unit | 75L |
| R2/5 | Upper spray nozzle hose heater | 7L |
| S6/2 | Center instrument panel button group | 64L |
| S6/2 | Center instrument panel button group | 57L |
| U1222 | Valid for model series 222 | 18E |
| U1222 | Valid for model series 222 | 77F |
| U394 | Valid without code 877 Ambiance illumination | 27F |
| U413 | Valid for model 217.3 | 77F |
| U414 | Valid for model 217.4 | 81F |
| W18 | Left front seat crossmember ground point | 9L |
| W34 | Left footwell ground point | 24H |
| X11/4 | Diagnostic connector | 42L |
| X122/8 | Center vent/ambiance illumination electronics electrical connector | 20H |
| X157/26 | Driver seat heater control unit ambiance illumination electrical connector | 86H |
| X18/7 | Vehicle interior and engine compartment electrical connector | 7H |
| X18/7 | Vehicle interior and engine compartment electrical connector | 10H |
| X28/30 | Frame floor assembly/front passenger seat electrical connector | 30H |
| Z1z6 | Circuit 31 connector sleeve | 9G |
| Z232/11z1 | Circuit 31 connector sleeve | 26G |
| Z4/3z3 | Tml. 30 connector sleeve | 5G |
| Z4/3z6 | Tml. 30 connector sleeve | 83G |
| Z50/38z1 | Instrument panel LIN connector sleeve | 19G |
| Z6z4 | Circuit 31 connector sleeve | 23G |
| Z7/58z1 | Tml. 30 connector sleeve | 64G |
