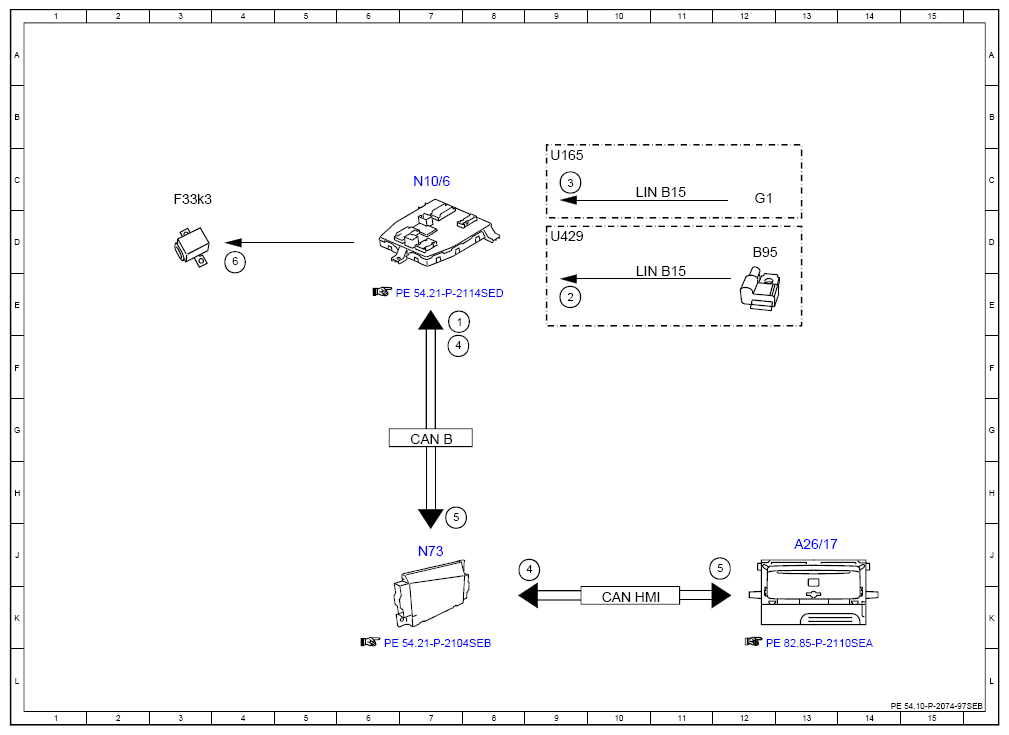

Electrical Function Schematic For No-Load Current Management - PE54.10-P-2074-97SEB
Model 217, 222 as of model year 2018
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Terminal 15, Status | 7E |
| 2 | Battery sensor, signal | 9E |
| 3 | On-board network battery, signal | 9C |
| 4 | Sleep mode, request | 7F |
| 4 | Sleep mode, request | 8J |
| 5 | Sleep mode, status | 7H |
| 5 | Sleep mode, status | 12K |
| 6 | Relay battery disconnect switch, control | 4D |
| A26/17 | Head unit | 13J |
| B95 | Battery sensor | 12D |
| CAN B | Interior CAN | 7G |
| CAN HMI | User interface CAN | 10K |
| F33k3 | Relay battery disconnect switch | 3C |
| G1 | On-board network battery | 12C |
| LIN B15 | Battery sensor LIN | 10E |
| LIN B15 | Battery sensor LIN | 10C |
| N10/6 | Front SAM control unit | 7C |
| N73 | Electronic ignition lock control unit | 7J |
| U165 | Valid for AMG | 9C |
| U429 | Valid for all except AMG | 9D |
