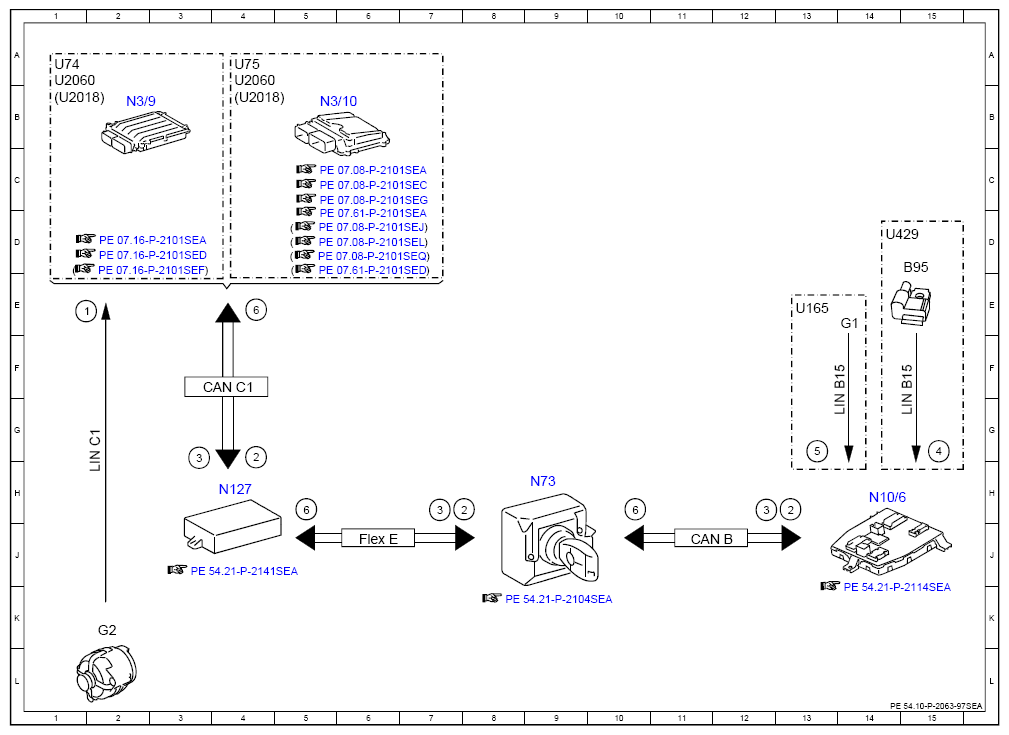

Electrical Function Schematic For Dynamic Idle Speed Increase - PE54.10-P-2063-97SEA
Model 217
Model 222
except code B01 (48V technology)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine running, signal | 1E |
| 1 | Engine running, signal | |
| 1 | Engine running, signal | |
| 2 | Drivetrain operational, signal | 8H |
| 2 | Drivetrain operational, signal | 4H |
| 2 | Drivetrain operational, signal | 13H |
| 3 | Alternator, signal | 3H |
| 4 | Battery sensor, signal | 15G |
| 5 | Alternator operating rate, signal | 13G |
| 5 | Alternator operating rate, signal | |
| 5 | Alternator operating rate, signal | |
| 6 | Idle speed increase, request | 5H |
| 6 | Idle speed increase, request | 10H |
| 6 | Idle speed increase, request | 4E |
| B95 | Battery sensor | 15D |
| CAN B | Interior CAN | 11J |
| CAN C1 | Drivetrain CAN | 4F |
| Flex E | Chassis FlexRay | 6J |
| G2 | Alternator | 2K |
| LIN B15 | Battery sensor LIN | 13F |
| LIN C1 | Drivetrain LIN | 2G |
| N10/6 | Front SAM control unit | 14H |
| N127 | Drivetrain control unit | 4H |
| N3/10 | ME-SFI [ME] control unit | 5B |
| N3/9 | CDI control unit | 2B |
| N73 | Electronic ignition switch control unit | 9H |
| U1032 | Valid for engine 278 and 157 | |
| U1035 | Valid for gasoline engine 279 | |
| U1073 | Valid for gasoline engine 276.9 | |
| U391 | Valid for gasoline engine 276.8 | |
| U397 | Valid for gasoline engine 277 | |
| U74 | Valid for diesel engines | 1A |
| U75 | Valid for gasoline engines | 4A |
| U880 | Valid for diesel engine 642 | |
| U948 | Valid for diesel engine 651 |
