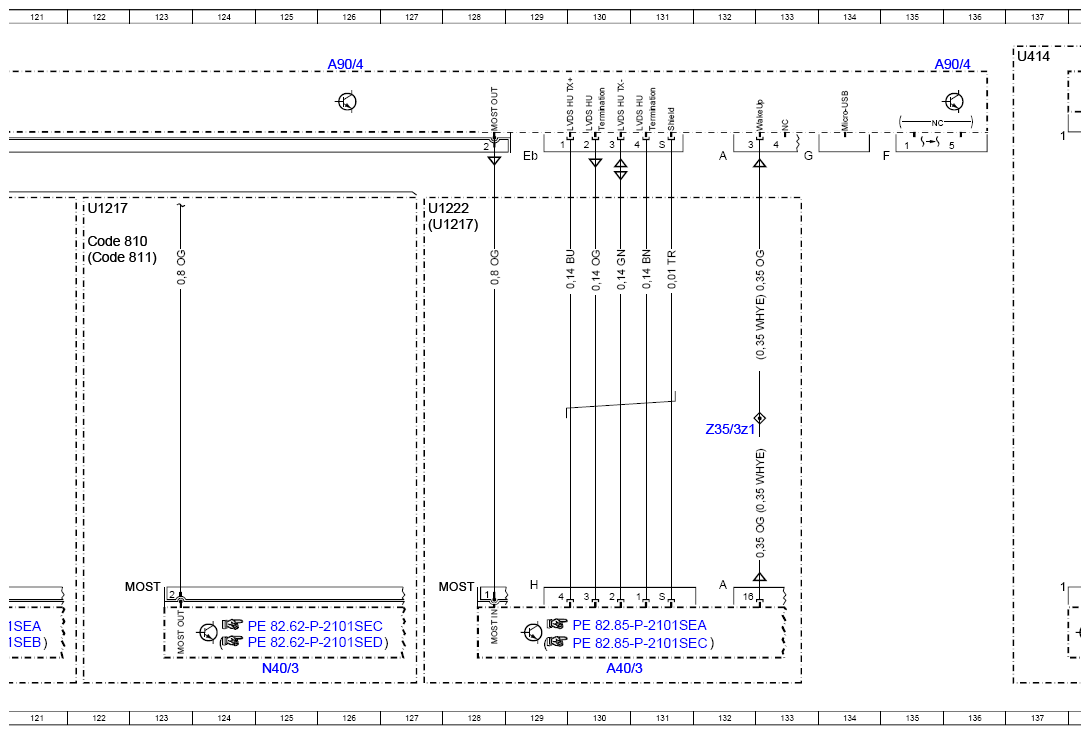

Wiring Diagram For Tuner Unit Control Unit - PE82.60-P-2108-97SEA
Model 217 up to model year 2018
with code 536 (Sirius satellite radio complete system)
with code 537 (DAB digital radio standard (Digital Audio Broadcast))
with code 865 (digital TV) Control unit A90/4
Model 222 up to model year 2018
with code 536 (Sirius satellite radio complete system)
with code 537 (DAB digital radio standard (Digital Audio Broadcast))
with code 865 (digital TV) Control unit A90/4
| Code: | Designation: | Position: |
|---|---|---|
| A104/1 | AM amplifier | 139A |
| A104/1 | AM amplifier | 145A |
| A2/118 | Windshield antenna | 39L |
| A2/118 | Windshield antenna | 60L |
| A2/118 | Windshield antenna | 76L |
| A2/118 | Windshield antenna | 82L |
| A2/118 | Windshield antenna | 110L |
| A2/118 | Windshield antenna | 142L |
| A2/118 | Windshield antenna | 143L |
| A2/124 | TV and DAB antenna splitter | 69L |
| A2/131 | FM 2, DAB and TV 1 antenna amplifier | 62L |
| A2/131 | FM 2, DAB and TV 1 antenna amplifier | 103L |
| A2/18 | FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier | 139L |
| A2/19 | FM 2 and DAB antenna amplifier | 14L |
| A2/19 | FM 2 and DAB antenna amplifier | 63L |
| A2/32 | Rear window antenna | 24L |
| A2/32 | Rear window antenna | 28L |
| A2/32 | Rear window antenna | 52L |
| A2/32 | Rear window antenna | 86L |
| A2/32 | Rear window antenna | 98L |
| A2/82 | SDAR antenna | 11L |
| A2/89 | TV antenna splitter | 43L |
| A26/18 | Rear entertainment controller unit | 114L |
| A28/11 | Multifunction antenna | 8L |
| A40/3 | COMAND control unit | 130L |
| A71/1 | Trunk lid AM antenna | 145L |
| A90/4 | Tuner unit | 4A |
| A90/4 | Tuner unit | 11A |
| A90/4 | Tuner unit | 20A |
| A90/4 | Tuner unit | 36A |
| A90/4 | Tuner unit | 28A |
| A90/4 | Tuner unit | 44A |
| A90/4 | Tuner unit | 53A |
| A90/4 | Tuner unit | 59A |
| A90/4 | Tuner unit | 68A |
| A90/4 | Tuner unit | 77A |
| A90/4 | Tuner unit | 85A |
| A90/4 | Tuner unit | 101A |
| A90/4 | Tuner unit | 93A |
| A90/4 | Tuner unit | 110A |
| A90/4 | Tuner unit | 118A |
| A90/4 | Tuner unit | 126A |
| A90/4 | Tuner unit | 135A |
| A94/1 | TV 1 antenna amplifier | 32L |
| A94/1 | TV 1 antenna amplifier | 48L |
| A94/1 | TV 1 antenna amplifier | 94L |
| A94/2 | TV 2 and DAB band III antenna | 20L |
| A94/2 | TV 2 and DAB band III antenna | 57L |
| A94/2 | TV 2 and DAB band III antenna | 80L |
| A94/2 | TV 2 and DAB band III antenna | 74L |
| A94/2 | TV 2 and DAB band III antenna | 89L |
| A94/3 | TV 3 antenna amplifier | 36L |
| A94/3 | TV 3 antenna amplifier | 107L |
| Code 536 | SIRIUS satellite radio | 9D |
| Code 536 | SIRIUS satellite radio | 7D |
| Code 537 | Digital radio | 67F |
| Code 537 | Digital radio | 12D |
| Code 537 | Digital radio | 17D |
| Code 537 | Digital radio | 54D |
| Code 537 | Digital radio | 65E |
| Code 537 | Digital radio | 61D |
| Code 537 | Digital radio | 63A |
| Code 537 | Digital radio | 63B |
| Code 537 | Digital radio | 105D |
| Code 537 | Digital radio | 91D |
| Code 810 | Sound system | 116D |
| Code 810 | Sound system | 122D |
| Code 811 | Advanced sound system | 116D |
| Code 811 | Advanced sound system | 122D |
| Code 864 | Rear compartment entertainment | 111D |
| Code 865 | TV tuner | 19D |
| Code 865 | TV tuner | 26D |
| Code 865 | TV tuner | 65D |
| Code 865 | TV tuner | 67F |
| Code 865 | TV tuner | 63A |
| Code 865 | TV tuner | 77F |
| Code 865 | TV tuner | 91D |
| Code 865 | TV tuner | 105D |
| Code Z07 | Top protection | 40F |
| K40/5 | Rear fuse and relay module | 4L |
| K40/5f408 | Fuse 408 | 3L |
| MOST | Media Oriented System Transport | 115K |
| MOST | Media Oriented System Transport | 117K |
| MOST | Media Oriented System Transport | 123K |
| MOST | Media Oriented System Transport | 128K |
| MOST | Media Oriented System Transport | 118C |
| N40/3 | Sound system amplifier control unit | 119L |
| N40/3 | Sound system amplifier control unit | 125L |
| U1217 | Valid for model series 217 | 9D |
| U1217 | Valid for model series 217 | 54A |
| U1217 | Valid for model series 217 | 122D |
| U1217 | Valid for model series 217 | 127D |
| U1222 | Valid for model series 222 | 7D |
| U1222 | Valid for model series 222 | 12A |
| U1222 | Valid for model series 222 | 111D |
| U1222 | Valid for model series 222 | 116D |
| U1222 | Valid for model series 222 | 127D |
| U413 | Valid for model 217.3 | 61D |
| U413 | Valid for model 217.3 | 83F |
| U413 | Valid for model 217.3 | 91F |
| U414 | Valid for model 217.4 | 67F |
| U414 | Valid for model 217.4 | 61E |
| U414 | Valid for model 217.4 | 54D |
| U414 | Valid for model 217.4 | 65D |
| U414 | Valid for model 217.4 | 77F |
| U414 | Valid for model 217.4 | 100F |
| U414 | Valid for model 217.4 | 137A |
| U65 | Valid without code (Z07) Highest protection | 26F |
| W54/3 | Left rear wheel well ground point | 3E |
| W7/1 | Right tail lamp trunk ground point | 146G |
| X1/23 | TV antenna 1 electrical connector | 33H |
| X1/23 | TV antenna 1 electrical connector | 47H |
| X1/24 | TV 2 and DAB band III antenna amplifier electrical connector | 18H |
| X1/25 | TV 3 antenna amplifier electrical connector | 35H |
| Z35/3z1 | Wake-up signal connector sleeve | 132G |
