Remove/Install Fender Liner In Rear Fender - AR88.10-P-1400LC
Model 217
| Remove/install | |||
| 1 | Remove rear wheel. | AR40.10-P-1102A | |

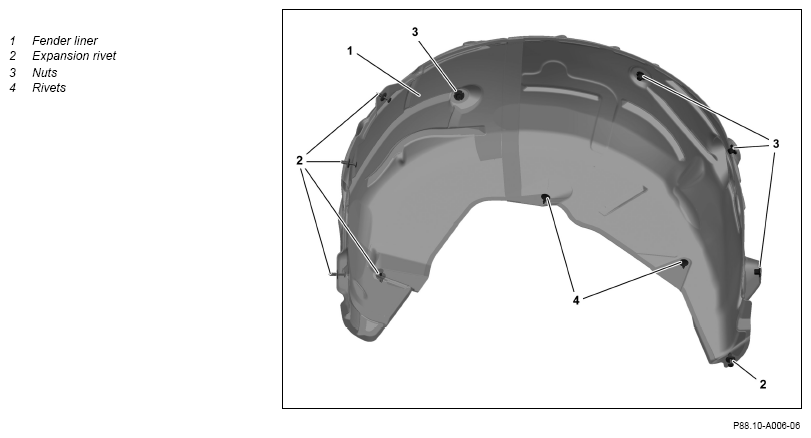

| 2 | Remove expansion rivets (2). | ||
| 3 | Remove nuts (3). | ||
| 4 | Remove rivets (4). | ||
| 5 | Pull outer edge of the fender liner (1) out of the wheel arch lip and remove fender liner (1) downward. | ||
| 6 | Install in the reverse order. |
