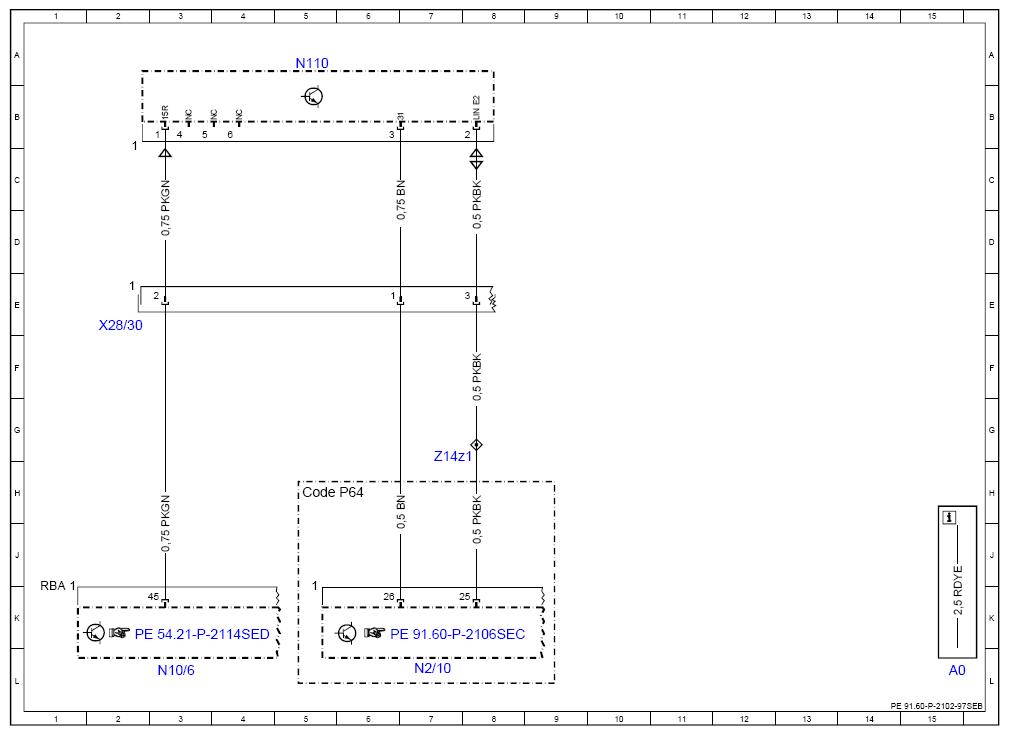

Wiring Diagram For Weight Sensing System (WSS) Control Unit - PE91.60-P-2102-97SEB
Model 217, 222 as of model year 2018 with code U10 (Automatic seat occupancy recognition and child seat recognition) Control unit N110
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 15L |
| Code P64 | Memory package | 5H |
| N10/6 | Front SAM control unit | 3L |
| N110 | Weight Sensing System (WSS) control unit | 5A |
| N2/10 | Supplemental restraint system control unit | 7L |
| X28/30 | Frame floor assembly/front passenger seat electrical connector | 2E |
| Z14z1 | Seat occupied LIN (LIN E2) connector sleeve | 7G |
