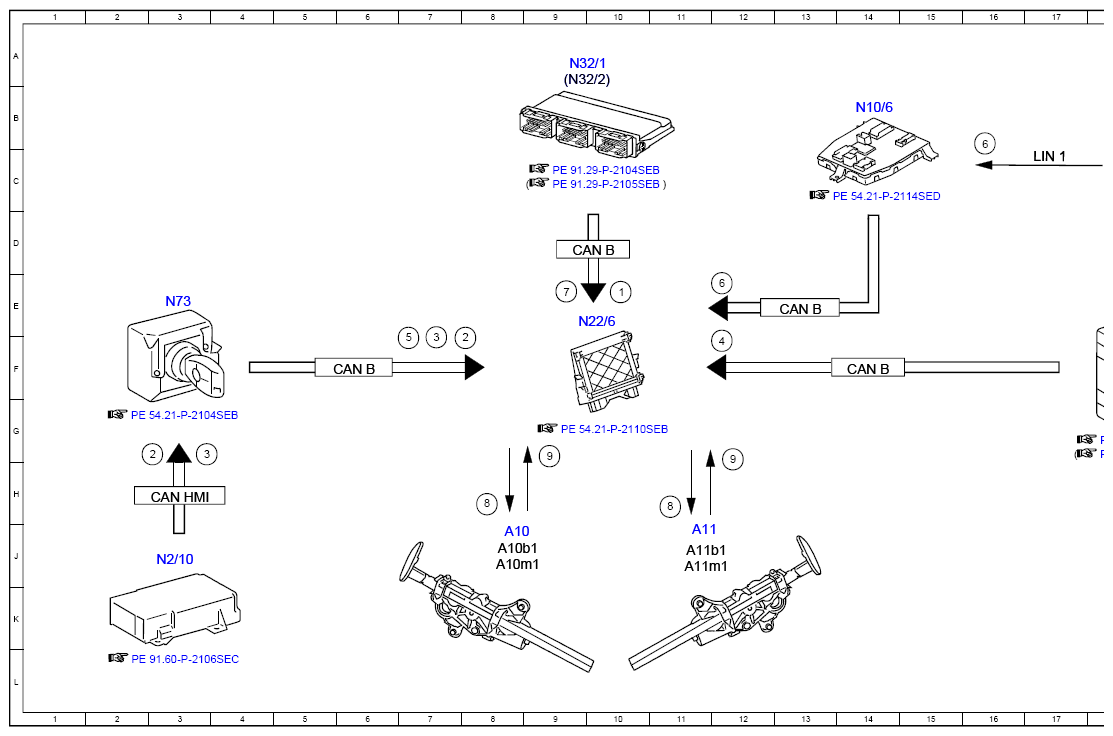

Electrical Function Schematic For Belt Extender - PE91.45-P-2050-97SEB
Model 217 as of model year 2018
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Backrest unlocked, signal | 10E |
| 2 | Front seat belt buckle switches, status | 3G |
| 2 | Front seat belt buckle switches, status | 8F |
| 3 | Front passenger seat occupied recognition, status | 3G |
| 3 | Front passenger seat occupied recognition, status | 7F |
| 4 | Door rotary tumbler switch, status | 12F |
| 5 | Circuit 15, status | 7F |
| 6 | Center instrument panel button group, status | 12E |
| 6 | Center instrument panel button group, status | 16B |
| 7 | Seat position, signal | 9E |
| 8 | Belt extender, actuation | 8H |
| 8 | Belt extender, actuation | 11H |
| 9 | Hall sensor, signal | 9G |
| 9 | Hall sensor, signal | 12G |
| A10 | Seat belt extender on left | 8J |
| A10b1 | Left belt extender Hall sensor | 8J |
| A10m1 | Left belt extender electric motor | 8J |
| A11 | Seat belt extender on right | 11J |
| A11b1 | Right belt extender Hall sensor | 11J |
| A11m1 | Right belt extender electric motor | 11J |
| CAN B | Interior CAN | 9D |
| CAN B | Interior CAN | 6F |
| CAN B | Interior CAN | 14F |
| CAN B | Interior CAN | 13E |
| CAN HMI | User interface CAN | 3H |
| LIN 1 | Instrument panel LIN | 17C |
| N10/6 | Front SAM control unit | 14B |
| N2/10 | Supplemental restraint system control unit | 3J |
| N22/6 | Rear control unit | 10E |
| N32/1 | Driver seat control unit | 9A |
| N32/2 | Front passenger seat control unit | 9A |
| N69/1 | Left front door control unit | 18E |
| N69/2 | Right front door control unit | 18E |
| N73 | Electronic ignition switch control unit | 3E |
| S6/1 | Driver-side instrument panel button group | 19B |
| S6/1s12 | Belt extender button | 21B |
