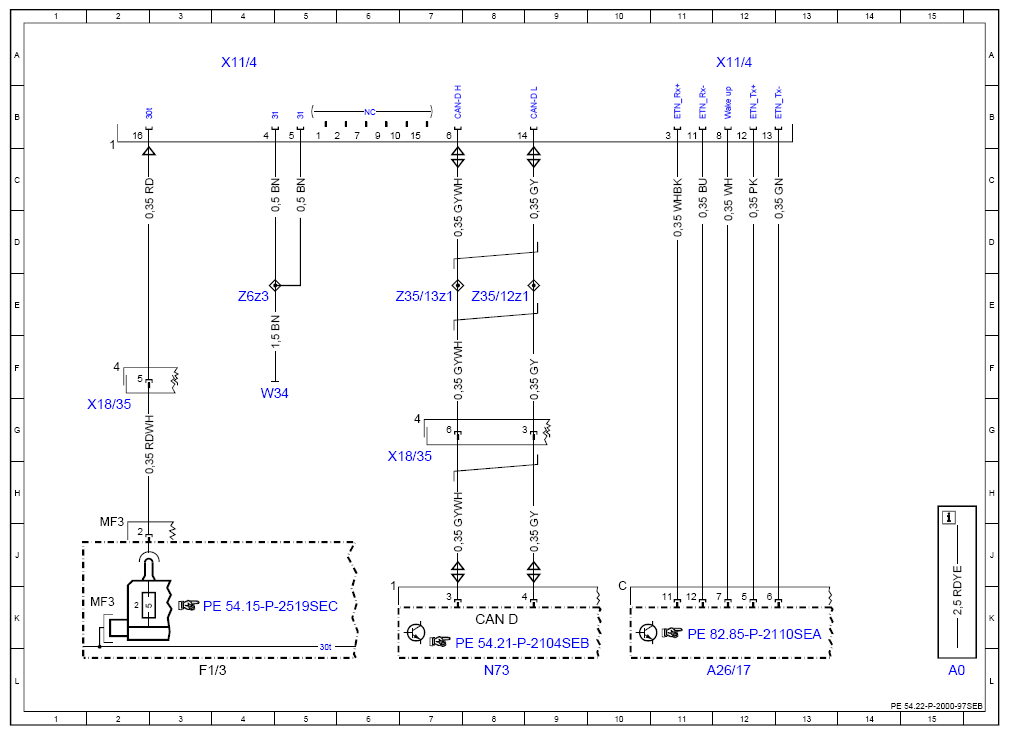

Wiring Diagram For Data Link Connector/Diagnostic Socket - PE54.22-P-2000-97SEB
Model 217, 222 as of model year 2018 Diagnostic socket X11/4
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 15L |
| A26/17 | Head unit | 12L |
| CAN D | Diagnostic CAN | 8K |
| F1/3 | Passenger-side A-pillar fuse box | 3L |
| F1/3MF3 | Multiple fuse 3 | 2K |
| N73 | Electronic ignition switch control unit | 8L |
| W34 | Left footwell ground point | 4F |
| X11/4 | Diagnostic connector | 4A |
| X11/4 | Diagnostic connector | 12A |
| X18/35 | Cockpit wiring harness and frame floor assembly electrical connector | 7H |
| X18/35 | Cockpit wiring harness and frame floor assembly electrical connector | 2G |
| Z35/12z1 | Diagnostic CAN (CAN D) low connector sleeve | 8E |
| Z35/13z1 | Diagnostic CAN (CAN D) high connector sleeve | 7E |
| Z6z3 | Circuit 31 connector sleeve | 4E |
