Adjust Cable For Soft Top Compartment Lid Lock - AR77.33-P-1710-01LCA
Model 217.4
SOFT TOP COMPARTMENT LID
| Number | Designation | Model 217.4 | |
|---|---|---|---|
| BE77.33-P-1002-02A | Adjustment dimension, nut for cable | mm | 8 (±0, 5) |
MECHANICAL SOFT-TOP COMPONENTS
| Number | Designation | Model 217.4 | |
|---|---|---|---|
| BA77.33-P-1020-02A | Jam nut, cable for emergency release to bracket/hinge | Nm | 6 |

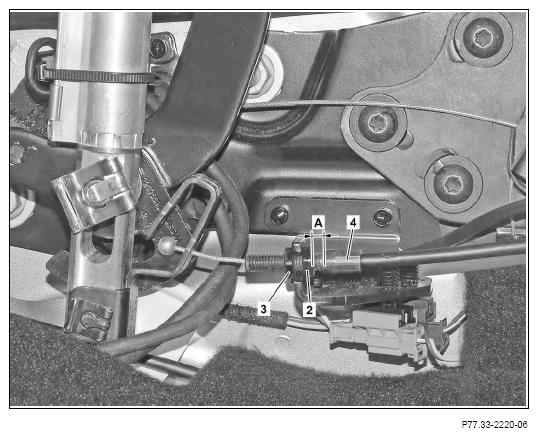

- Loosen jam nuts (2, 3).
- Adjust distance (A) between jam nut (2) and cable cover (4) with
feeler gauge.
- Tighten jam nut (3)
.
- Check adjustment of distance (A).
If test results deviate
↓
repeat adjustment procedure if necessary.
