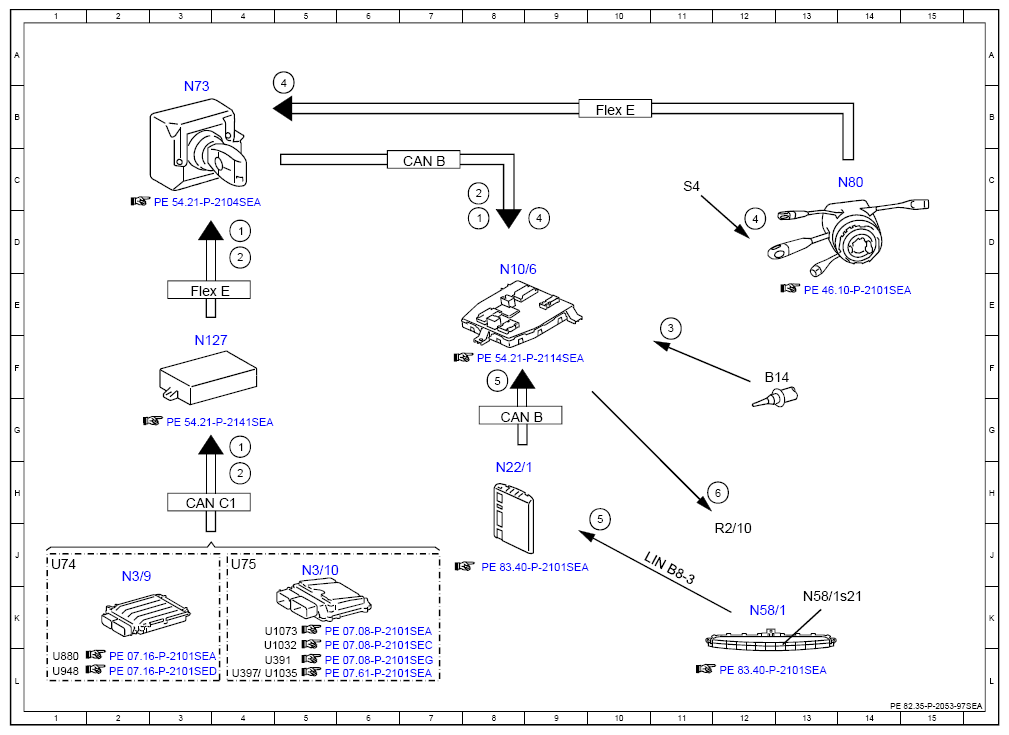

Electrical Function Schematic For Heated Wiper Park Position - PE82.35-P-2053-97SEA
Model 217, 222
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine running, signal | 4D |
| 1 | Engine running, signal | 4G |
| 1 | Engine running, signal | 8D |
| 2 | Drivetrain operational, signal | 4D |
| 2 | Drivetrain operational, signal | 4H |
| 2 | Drivetrain operational, signal | 8C |
| 3 | Outside temperature sensor, signal | 11E |
| 4 | Combination switch, status | 5B |
| 4 | Combination switch, status | 9D |
| 4 | Combination switch, status | 9D |
| 5 | Defrost button, status | 8F |
| 5 | Defrost button, status | 10H |
| 6 | Wiper park position heater, actuation | 12H |
| B14 | Outside temperature sensor | 12F |
| CAN B | Interior CAN | 7C |
| CAN B | Interior CAN | 8G |
| CAN C1 | Drivetrain CAN | 3H |
| Flex E | Chassis FlexRay | 10B |
| Flex E | Chassis FlexRay | 3E |
| LIN B8-3 | AC operation LIN | 11J |
| N10/6 | Front SAM control unit | 8E |
| N127 | Drivetrain control unit | 3F |
| N22/1 | Climate control control unit | 8H |
| N3/10 | ME-SFI [ME] control unit | 5J |
| N3/9 | CDI control unit | 2J |
| N58/1 | Climate control operating unit | 12K |
| N58/1s21 | Defrosting button | 13K |
| N73 | Electronic ignition switch control unit | 3B |
| N80 | Steering column module control unit | 14C |
| R2/10 | Wiper park heater | 12J |
| S4 | Combination switch | 11C |
| U1032 | Valid for engine 278 and 157 | 4L |
| U1035 | Valid for gasoline engine 279 | 4L |
| U1073 | Valid for gasoline engine 276.9 | 4K |
| U391 | Valid for gasoline engine 276.8 | 4L |
| U397 | Valid for gasoline engine 277 | 4L |
| U74 | Valid for diesel engines | 1J |
| U75 | Valid for gasoline engines | 4J |
| U880 | Valid for diesel engine 642 | 1L |
| U948 | Valid for diesel engine 651 | 1L |
