Remove/Install Speaker In The Side Paneling (Rear) - AR82.62-P-7837LC
Model 217

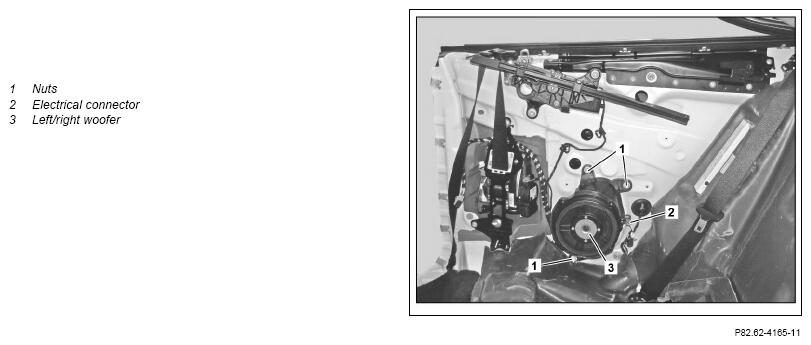

Shown on right side of vehicle on model 217 with code 811 (Advanced Sound-System)

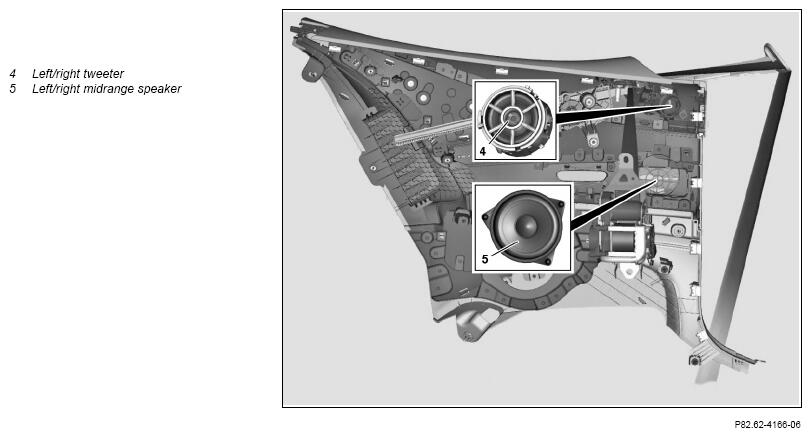

Shown on right side paneling
| Remove/install | |||
| 1 | Remove left and right side paneling in rear | AR68.30-P-4780LC | |
| 2 | Disconnect electrical connection (2) | Model 217 with code 811 (Advanced sound system) When removing the left/right woofer (3). |
|
| 3 | Unscrew nuts (1) | Model 217 with code 811 (Advanced sound system) When removing the left/right woofer (3). |
|
| 4 | Remove left/right woofer (3) | Model 217 with code 811 (Advanced sound system) When removing the left/right woofer (3). |
|
| 5 | Disconnect electrical connection of left/right tweeter (4) | When removing the left/right tweeter (4). | |
| 6 | Rotate left/right tweeter (4) through approx. 15°and then remove |
When removing the left/right tweeter (4). | |
| 7 | Disconnect electrical connection of left/right midrange speaker (5) | When removing the left/right midrange speaker (5). | |
| 8 | Unclip left/right midrange speaker (5) from | When removing the left/right midrange speaker (5). | |
| 9 | Install in the reverse order |
