Convert Plug Housing On Wiring Harness For Fiber-Optic Cable - AZ82.60-P-0001-06LF
Model 217, 222
| Topical note | Notes on avoiding damage to optical fibers during repair work | AH82.60-P-0001-05AK |

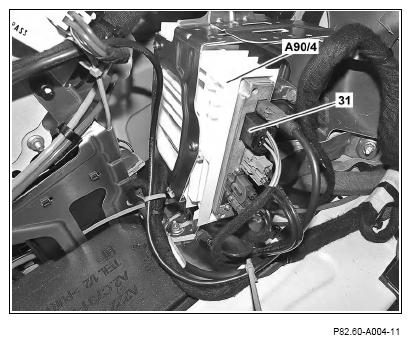

- Remove black 6-pin connector socket (31) from tuner unit (A90/4).

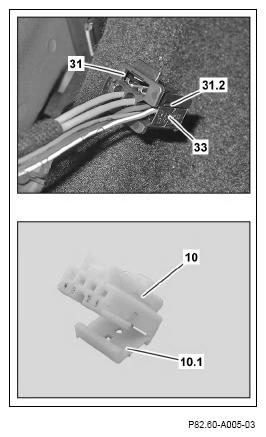

- Release lock (31.2) at black 6-pin connector socket (31) and remove black 4-pin connector socket housing (33).
- Open secondary locking clip (10.1) on white 4-pin connector socket housing (10).

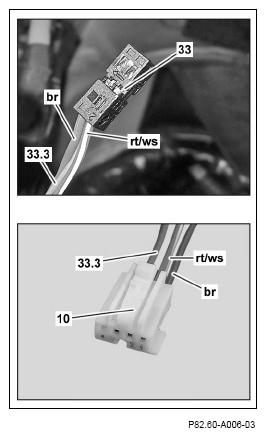

- Unpin brown line (br) from contact cavity "1" of black 4-pin connector socket (33).
- Pin brown line (br) into contact cavity "1" of white 4-pin connector socket housing (10).
- Unpin red-white line (rt/ws) from contact cavity "2" of black 4-pin connector socket (33).
- Pin red-white line (rt/ws) into contact cavity "2" of white 4-pin connector socket housing (10).
- Unpin electric line (33.3) from contact cavity "3" of black 4-pin connector socket (33).
- Pin electric line (33.3) into contact cavity "3" of white 4-pin connector socket housing (10).
- Close secondary locking clip on white 4-pin connector socket housing (10).
