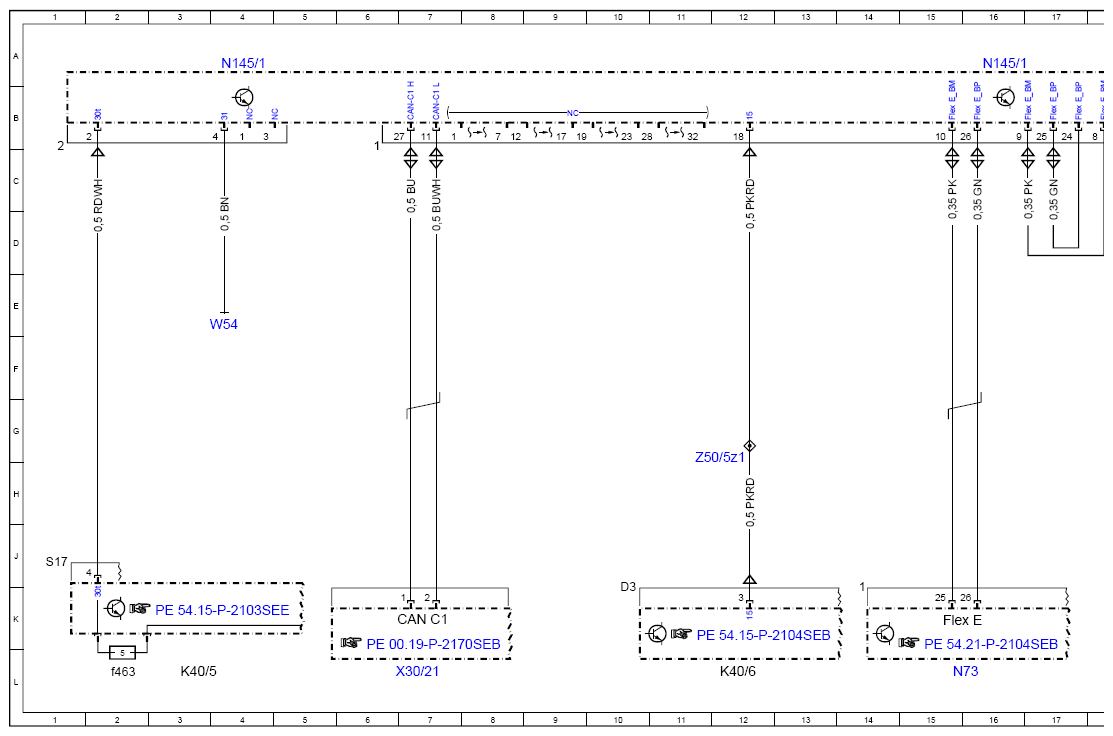

Wiring Diagram For Drive Unit Control Unit - PE54.21-P-2128-97SEA
Model 217, 222 with engine 177, 279 as of model year 2018
Control unit N145/1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 23L |
| CAN C1 | Drive train CAN | 7K |
| Flex E | Chassis FlexRay | 15K |
| K40/5 | Rear fuse and relay module | 3L |
| K40/5f463 | Fuse 463 | 2L |
| K40/6 | Driver-side fuse and relay module | 12L |
| N145/1 | Drive unit control unit | 4A |
| N145/1 | Drive unit control unit | 16A |
| N73 | Electronic ignition switch control unit | 15L |
| W54 | Right rear wheel well ground point | 4E |
| X30/21 | Drive train CAN (CAN C1) potential distributor electrical connector | 7L |
| Z50/5z1 | Tml. 15 connector sleeve | 12G |
