Remove/Install Wi-Fi Antenna In Rear Shelf - AR82.85-P-0021S
Model 223
with code 854 (Rear Seat Entertainment System Plus)
| Notice | Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | |
| Remove/install | |||
| 1 | Remove rear shelf. | Model 223 with code 854 (Rear Seat Entertainment System Plus) with code Z07 (B7 armoring on special protection version) |
AR68.30-P-4581SG |
| Model 223 with code 854 (Rear Seat Entertainment System Plus) except code Z07 (B7 armoring on special protection version) |
AR68.30-P-4581S | ||

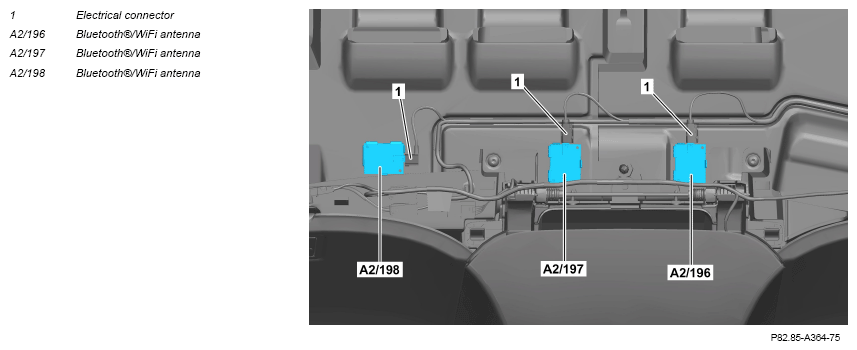

| 2 | Release and disconnect electrical connector (1) of Bluetooth®/Wi-Fi antenna (A2/196, A2/197, A2/198). | ||
| 3 | Unclip Bluetooth®/Wi-Fi antenna (A2/196, A2/197, A2/198) with holder, remove. | ||
| 4 | Install in the reverse order. |
