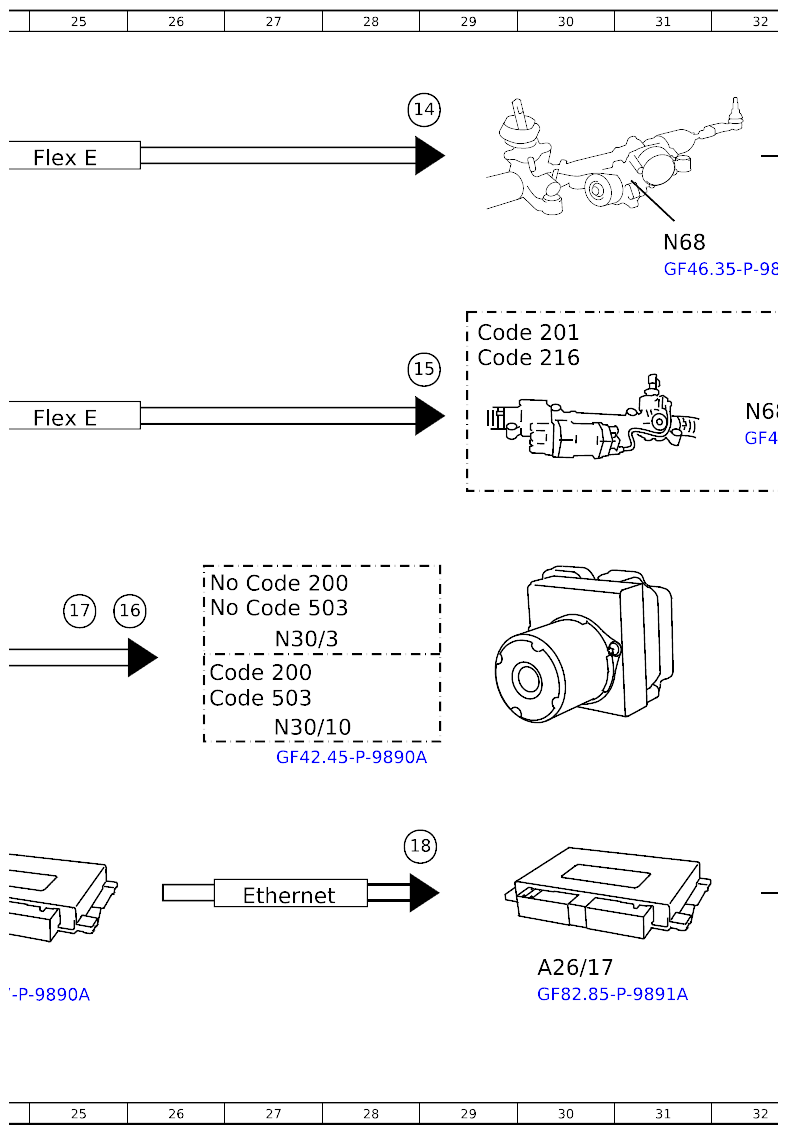

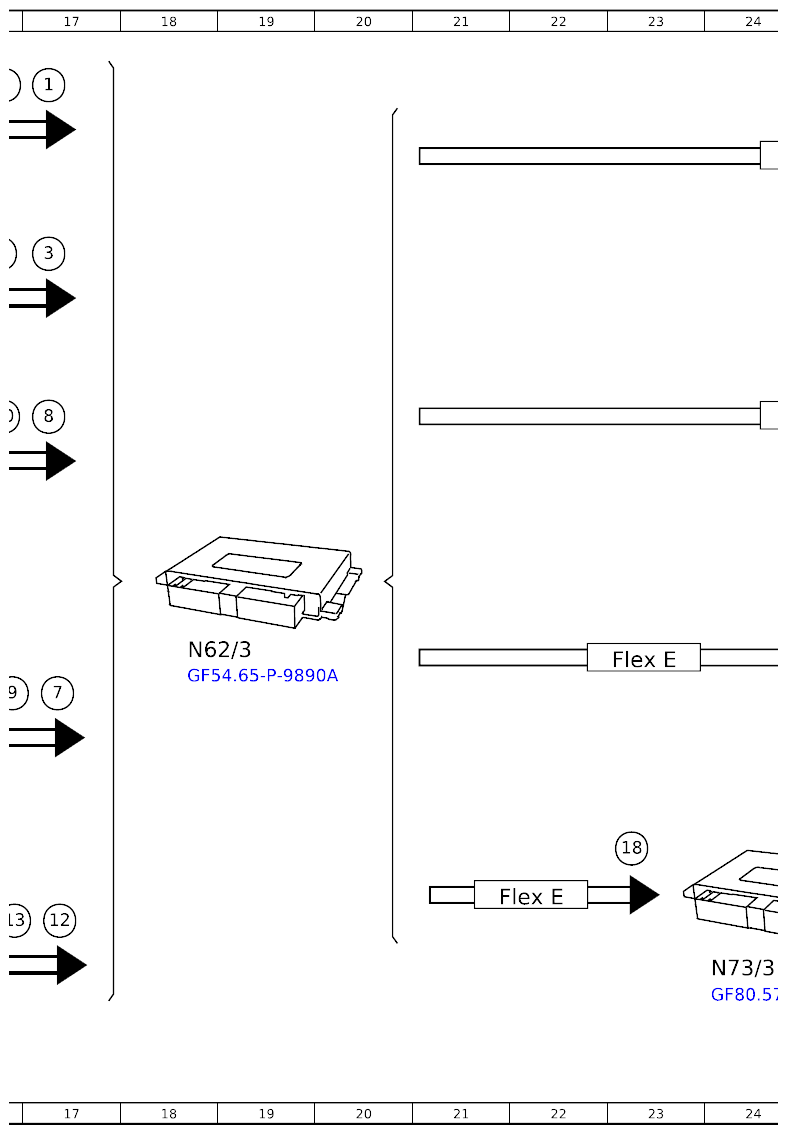

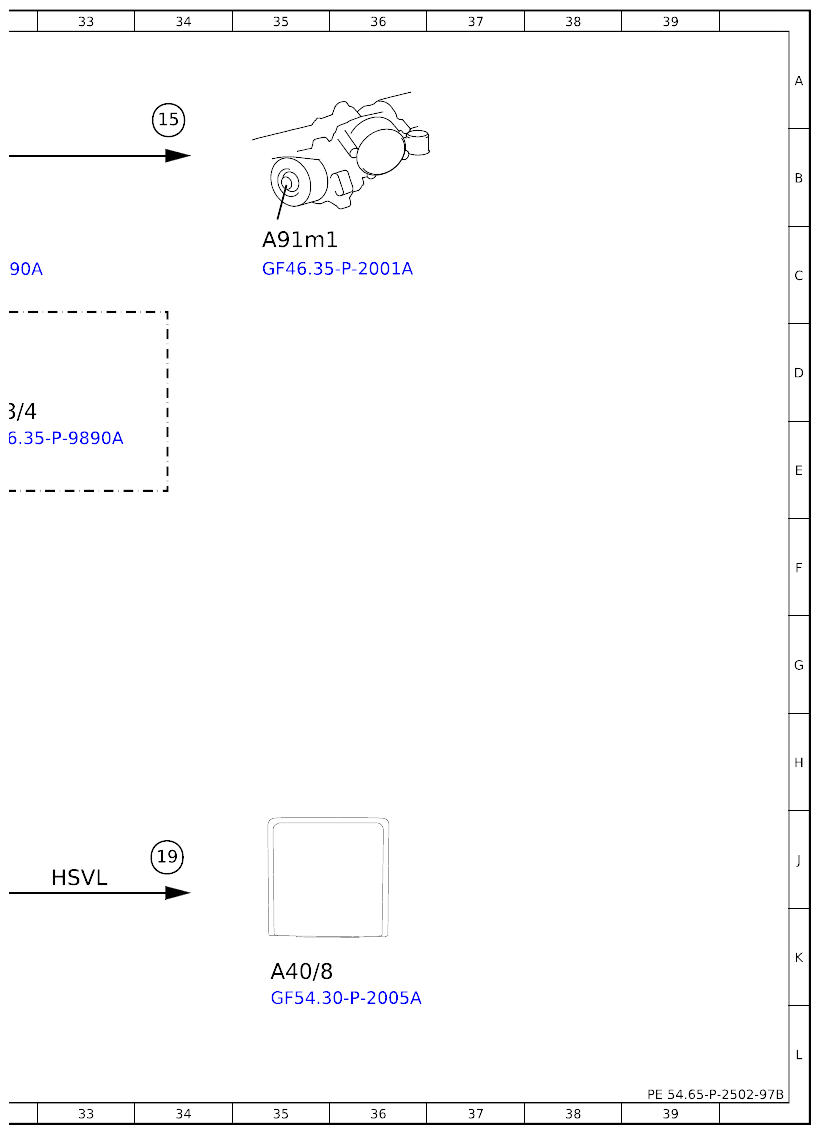

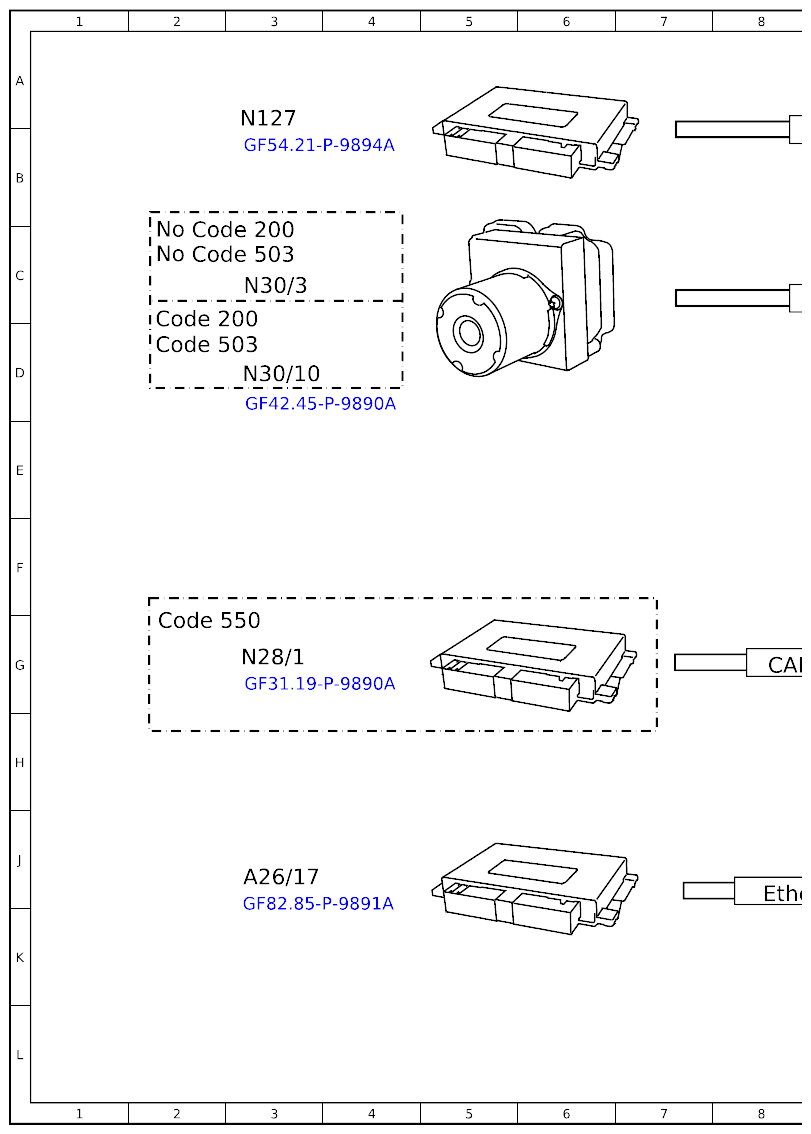

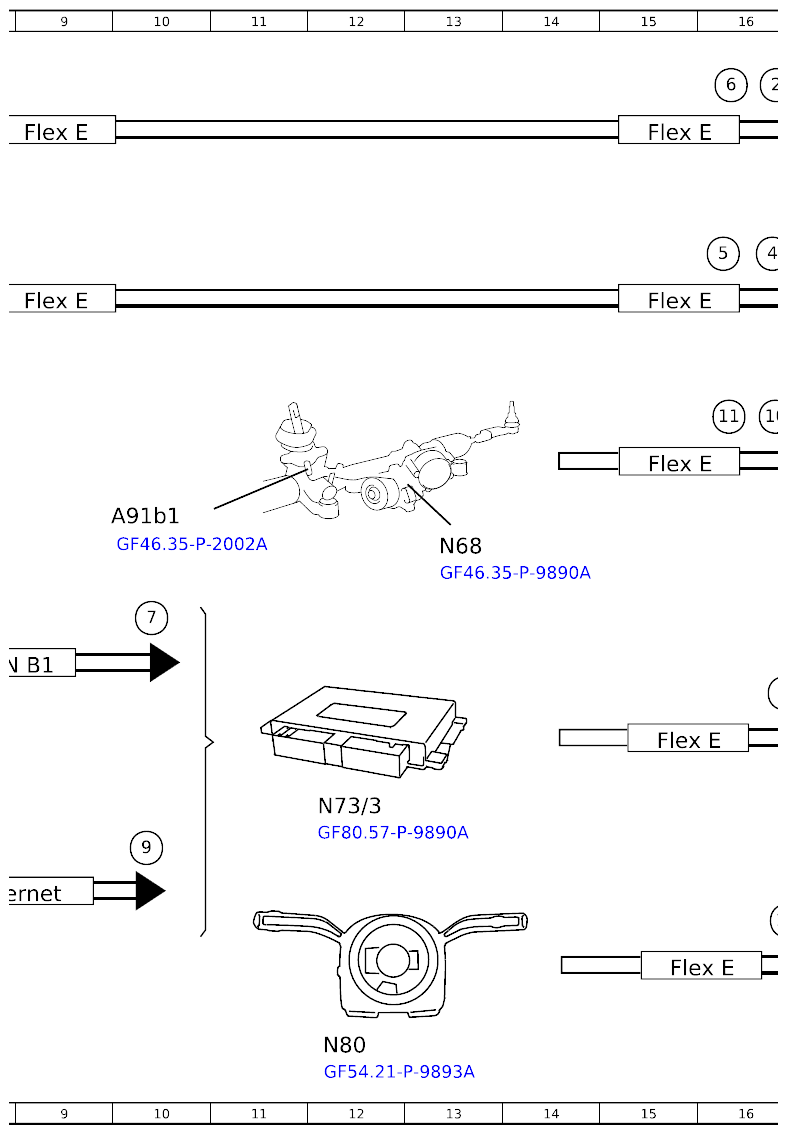

Entering And Exiting Parking Spaces, Function Schematic - PE54.65-P-2502-97B
Model 223, 297
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine running, signal | 17A |
| 10 | Wheel angle, signal | 16D |
| 11 | Electric power steering torque sensor, signal | 16E |
| 12 | Hands-on detection, status | 17K |
| 13 | Hands-Off-Detection, status | 16K |
| 14 | Electric power steering, request | 29A |
| 15 | Electric power steering actuator motor, actuation | 34A |
| 15 | Electric power steering actuator motor, actuation | 29D |
| 16 | Limit vehicle speed, request | 25F |
| 17 | Service brake braking torque, request | 25F |
| 18 | Parking system indicator, request | 23J |
| 18 | Parking system indicator, request | 29J |
| 19 | Image data, signal | 34J |
| 2 | Drivetrain operational, signal | 16A |
| 3 | Wheel speed, signal | 17C |
| 4 | Wheel rotation direction, signal | 16C |
| 5 | ESP®, status | 16C |
| 6 | Transmission position, signal | 16A |
| 7 | Trailer recognition, status | 17G |
| 7 | Trailer recognition, status | 10G |
| 8 | Electric power steering, status | 17E |
| 9 | Parking system, status | 16G |
| 9 | Parking system, status | 10J |
| A26/17 | Head unit | 3J |
| A26/17 | Head unit | 30K |
| A40/8 | Touchscreen | 35K |
| A91b1 | Electric power steering torque sensor | 10F |
| A91m1 | Electric power steering actuator motor | 35C |
| CAN B1 | CAN 1 for vehicle interior | 8G |
| Code 200 | Conditionally automated driving | 2D |
| Code 200 | Conditionally automated driving | 2C |
| Code 200 | Conditionally automated driving | 26G |
| Code 200 | Conditionally automated driving | 27F |
| Code 201 | Rear axle steering | 29D |
| Code 216 | Rear axle steering with large angle | 29D |
| Code 503 | Remote-controlled parking | 2C |
| Code 503 | Remote-controlled parking | 2D |
| Code 503 | Remote-controlled parking | 27F |
| Code 503 | Remote-controlled parking | 26G |
| Code 550 | Trailer hitch | 2G |
| Ethernet | Ethernet | 8J |
| Ethernet | Ethernet | 27J |
| Flex E | Chassis FlexRay | 15H |
| Flex E | Chassis FlexRay | 22J |
| Flex E | Chassis FlexRay | 15C |
| Flex E | Chassis FlexRay | 15E |
| Flex E | Chassis FlexRay | 15K |
| Flex E | Chassis FlexRay | 9C |
| Flex E | Chassis FlexRay | 23G |
| Flex E | Chassis FlexRay | 25E |
| Flex E | Chassis FlexRay | 25B |
| Flex E | Chassis FlexRay | 15B |
| Flex E | Chassis FlexRay | 9B |
| HSVL | High-speed video link | 33J |
| N127 | Drivetrain control unit | 3A |
| N28/1 | Trailer recognition control unit | 3G |
| N30/10 | Electronic Stability Program control unit | 3D |
| N30/10 | Electronic Stability Program control unit | 27H |
| N30/3 | Electronic Stability Program control unit | 3C |
| N30/3 | Electronic Stability Program control unit | 27G |
| N62/3 | Parking system control unit | 18G |
| N68 | Power steering control unit | 13F |
| N68 | Power steering control unit | 31C |
| N68/4 | Rear axle steering control unit | 32D |
| N73/3 | Electronic ignition switch control unit | 12J |
| N73/3 | Electronic ignition switch control unit | 24K |
| N80 | Steering column module control unit | 12L |
