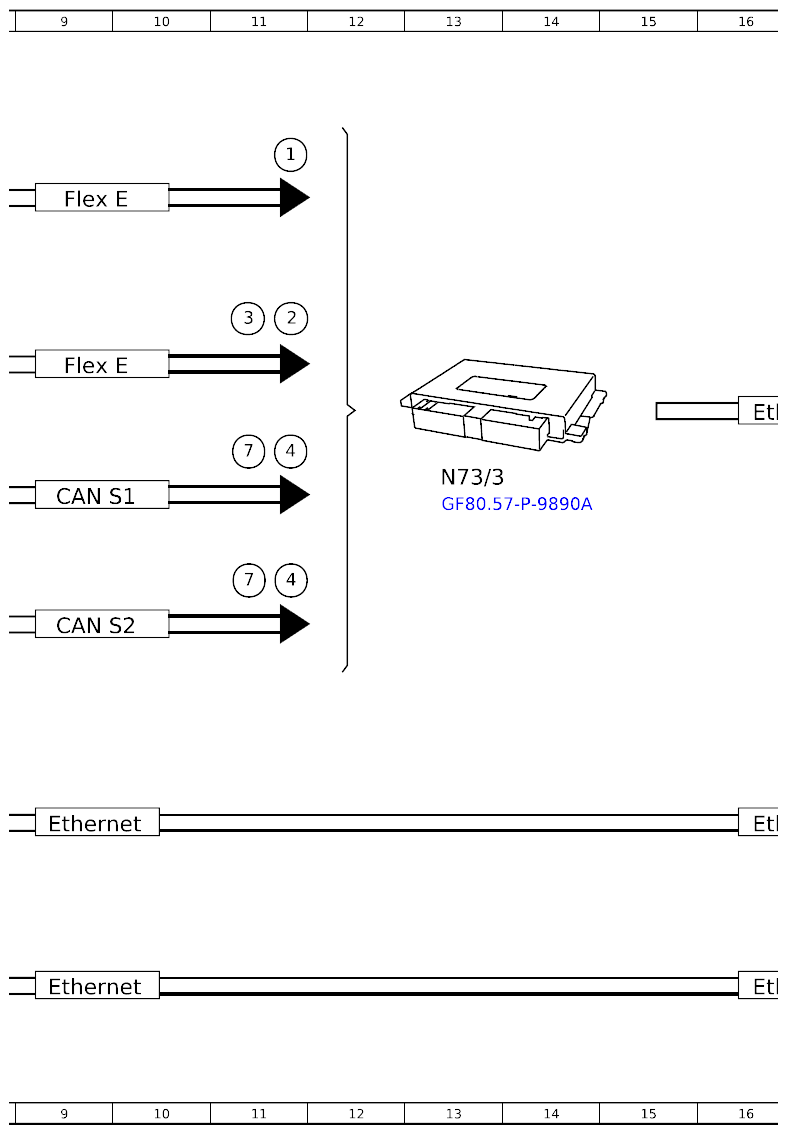

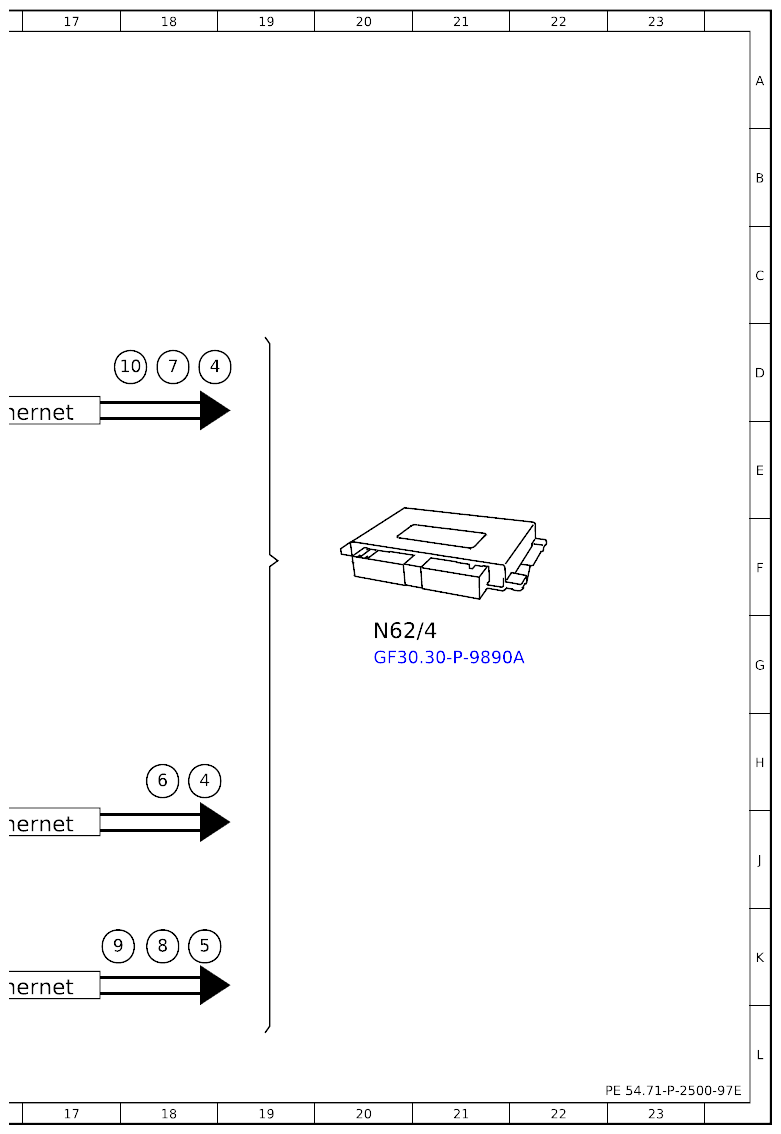

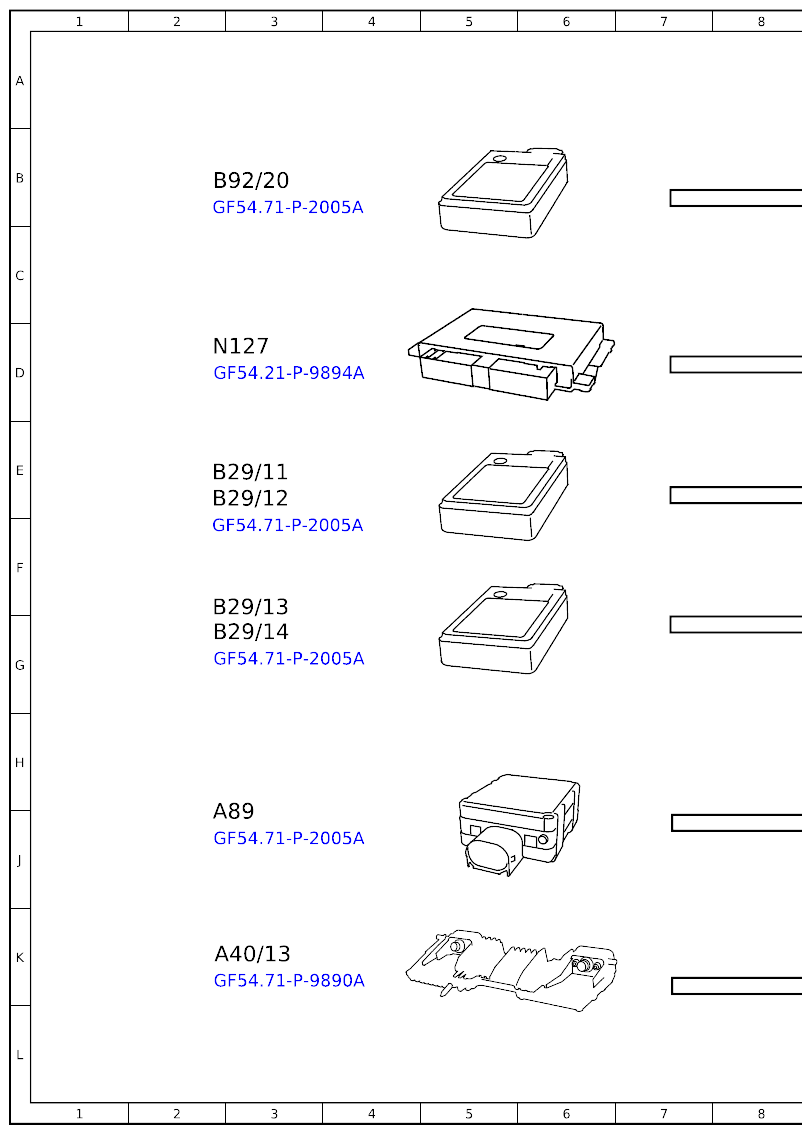

Monitor Traffic Situation, Function Schematic - PE54.71-P-2500-97E
Model 192, 206, 214, 223, 232, 236, 254, 294, 295, 296, 297
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Medium-range radar sensor, signal | 11B |
| 10 | Circuit 15, status | 18D |
| 2 | Engine running, signal | 11D |
| 3 | Drivetrain operational, signal | 11D |
| 4 | Radar sensor system operational, status | 11F |
| 4 | Radar sensor system operational, status | 11E |
| 4 | Radar sensor system operational, status | 18H |
| 4 | Radar sensor system operational, status | 18D |
| 5 | Stereo multifunction camera, status | 18K |
| 6 | Far range radar sensor, signal | 18H |
| 7 | Close range radar sensors, signal | 11E |
| 7 | Close range radar sensors, signal | 11F |
| 7 | Close range radar sensors, signal | 18D |
| 8 | Object information, data package | 18K |
| 9 | Lane data, signal | 17K |
| A40/13 | Multifunction camera | 2K |
| A89 | Long-range radar sensor | 2J |
| B29/11 | Left front short-range radar sensor | 2E |
| B29/12 | Right front short-range radar sensor | 2E |
| B29/13 | Left rear short-range radar sensor | 2F |
| B29/14 | Right rear short-range radar sensor | 2G |
| B92/20 | Medium-range radar sensor | 2B |
| CAN S1 | CAN for front radar | 9E |
| CAN S2 | CAN for rear radar | 9G |
| Ethernet | Ethernet | 9K |
| Ethernet | Ethernet | 16K |
| Ethernet | Ethernet | 9J |
| Ethernet | Ethernet | 16J |
| Ethernet | Ethernet | 16D |
| Flex E | Chassis FlexRay | 9D |
| Flex E | Chassis FlexRay | 9B |
| N127 | Drivetrain control unit | 2D |
| N62/4 | Driver assistance systems control unit | 20G |
| N73/3 | Electronic ignition switch control unit | 13E |
