Monitor Surroundings, Function Schematic - PE54.65-P-2500-97B
Model 223, 297
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Reverse gear engaged, signal | 16A |
| 10 | Image data, signal | 35D |
| 11 | Speaker, actuation | 35G |
| 2 | Wheel speed, signal | 16C |
| 3 | Circuit 15, status | 16H |
| 4 | Trailer recognition, status | 16H |
| 4 | Trailer recognition, status | 10G |
| 5 | Parking system, status | 15H |
| 5 | Parking system, status | 10J |
| 6 | Parking system distance sensors, signal | 16F |
| 6 | Parking system distance sensors, signal | 16D |
| 7 | Parking system indicator, request | 23D |
| 7 | Parking system indicator, request | 30D |
| 8 | Warning tone, request | 23D |
| 9 | Warning and system messages, request | 22D |
| 9 | Warning and system messages, request | 29D |
| A26/17 | Head unit | 2K |
| A26/17 | Head unit | 31E |

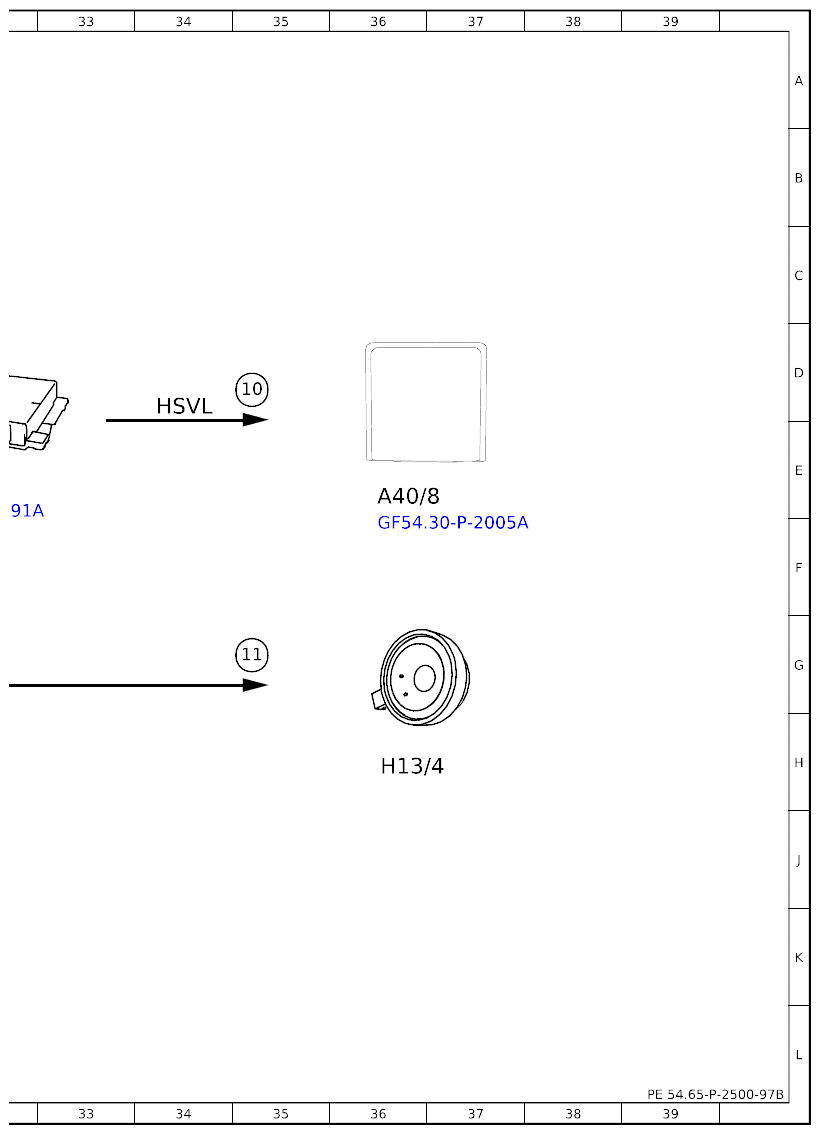

| A40/8 | Touchscreen | 36E |

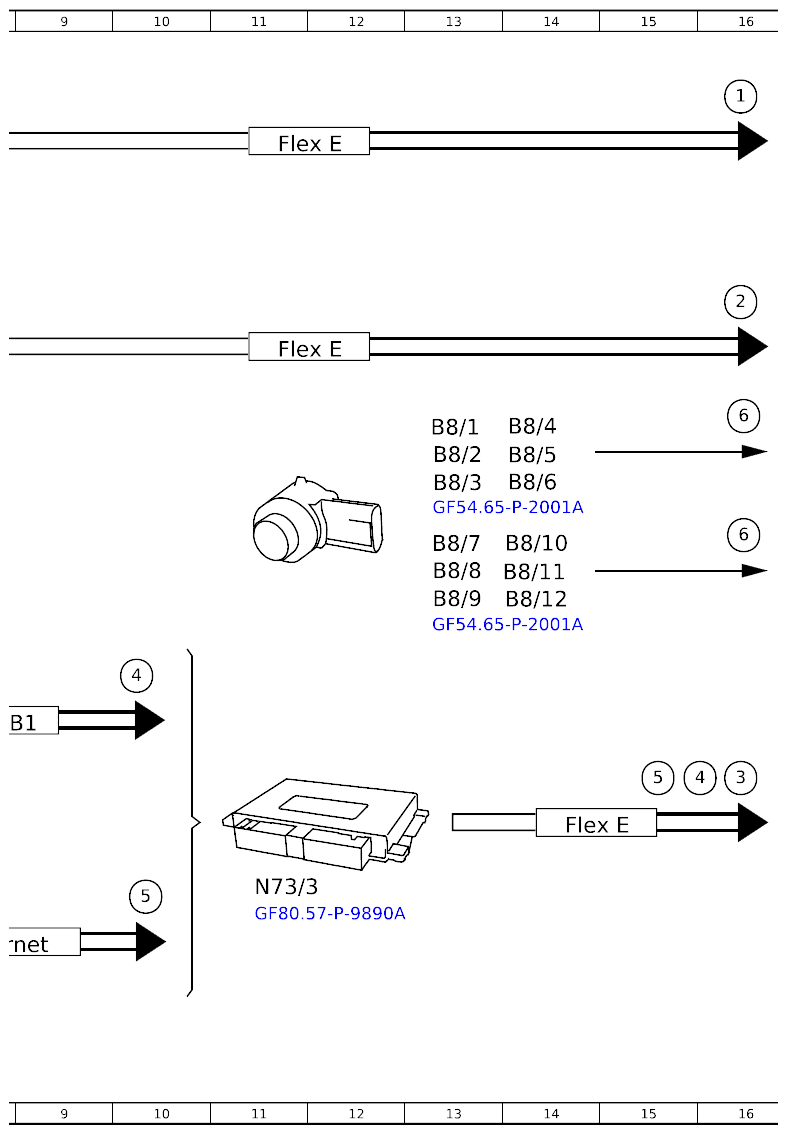

| B8/1 | Parking system distance sensor | 13E |
| B8/10 | Parking system distance sensor | 14F |
| B8/11 | Parking system distance sensor | 14F |
| B8/12 | Parking system distance sensor | 14F |
| B8/2 | Parking system distance sensor | 13E |
| B8/3 | Parking system distance sensor | 13E |
| B8/4 | Parking system distance sensor | 14E |
| B8/5 | Parking system distance sensor | 14E |
| B8/6 | Parking system distance sensor | 14E |
| B8/7 | Parking system distance sensor | 13F |
| B8/8 | Parking system distance sensor | 13F |
| B8/9 | Parking system distance sensor | 13F |
| CAN B1 | CAN 1 for vehicle interior | 8H |
| Code 200 | Conditionally automated driving | 1D |
| Code 200 | Conditionally automated driving | 2C |
| Code 503 | Remote-controlled parking | 2C |
| Code 503 | Remote-controlled parking | 1D |
| Code 550 | Trailer hitch | 1G |
| Ethernet | Ethernet | 8K |
| Ethernet | Ethernet | 28E |
| Flex E | Chassis FlexRay | 11D |
| Flex E | Chassis FlexRay | 14J |
| Flex E | Chassis FlexRay | 22E |
| Flex E | Chassis FlexRay | 11B |
| H13/4 | Parking system speaker | 36H |
| HSVL | High-speed video link | 34D |

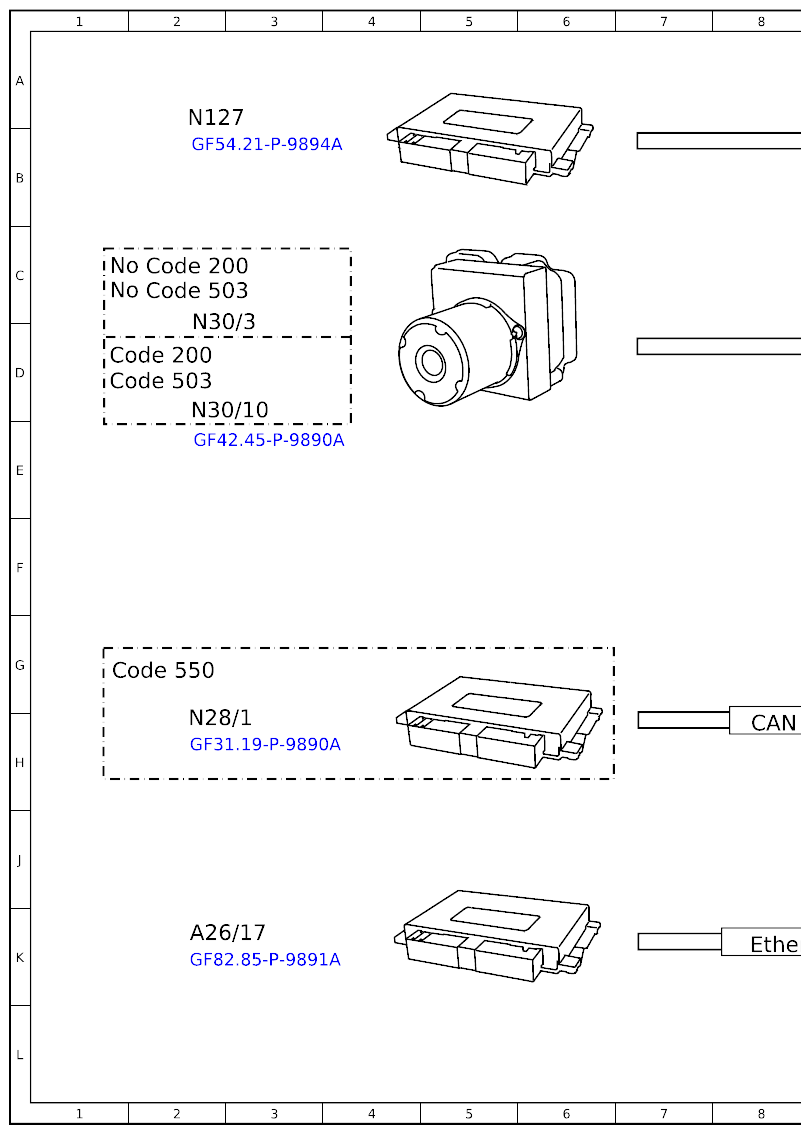

| N127 | Drivetrain control unit | 2A |
| N28/1 | Trailer recognition control unit | 2H |
| N30/10 | Electronic Stability Program control unit | 2D |
| N30/3 | Electronic Stability Program control unit | 2D |

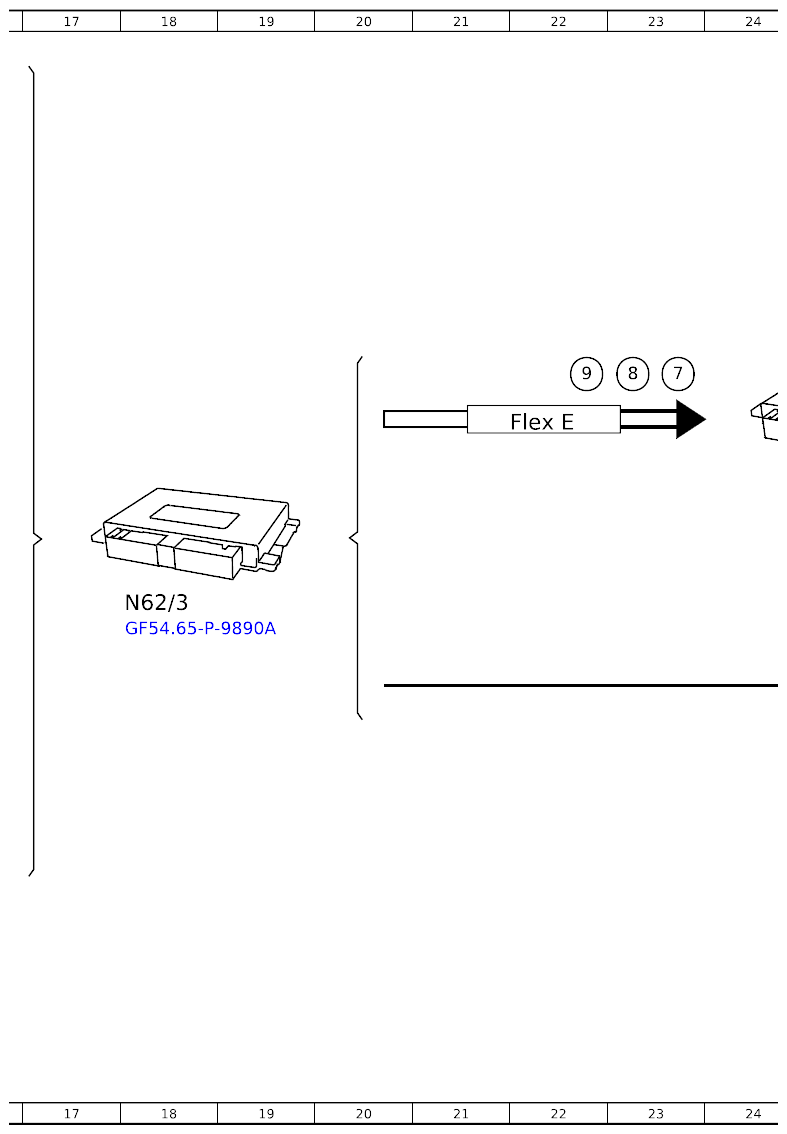

| N62/3 | Parking system control unit | 18F |

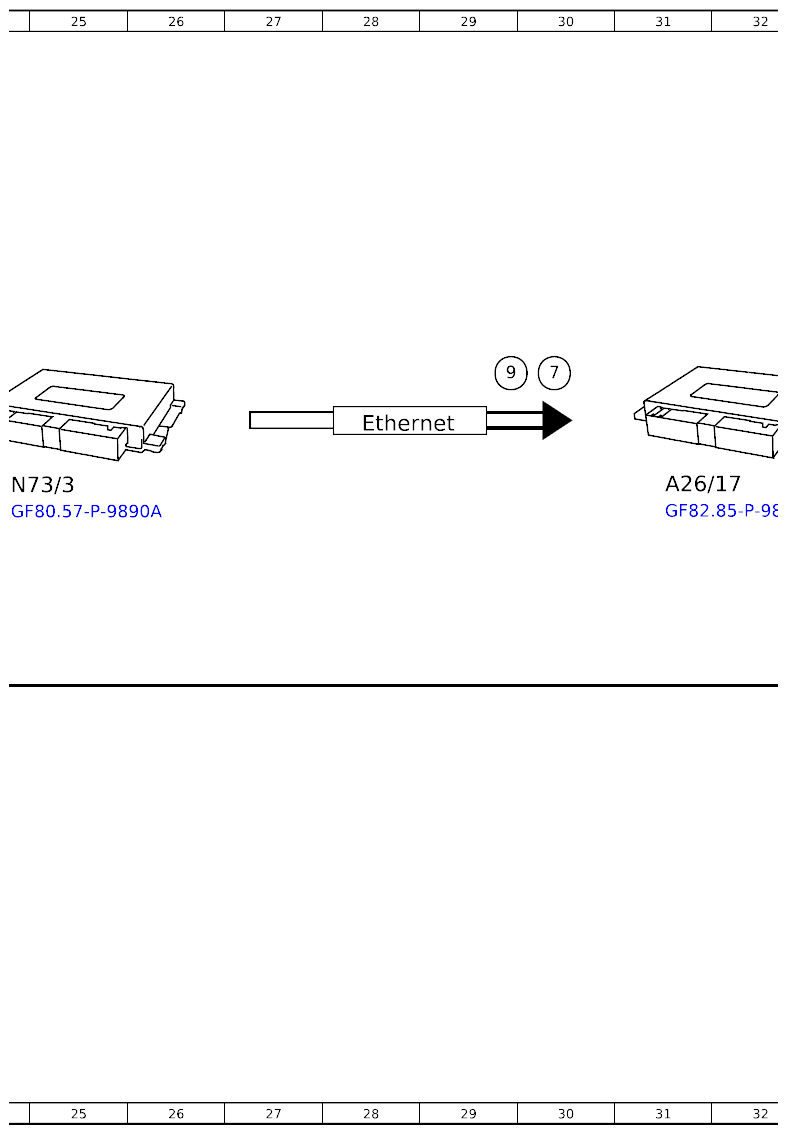

| N73/3 | Electronic ignition switch control unit | 24E |
| N73/3 | Electronic ignition switch control unit | 11J |
