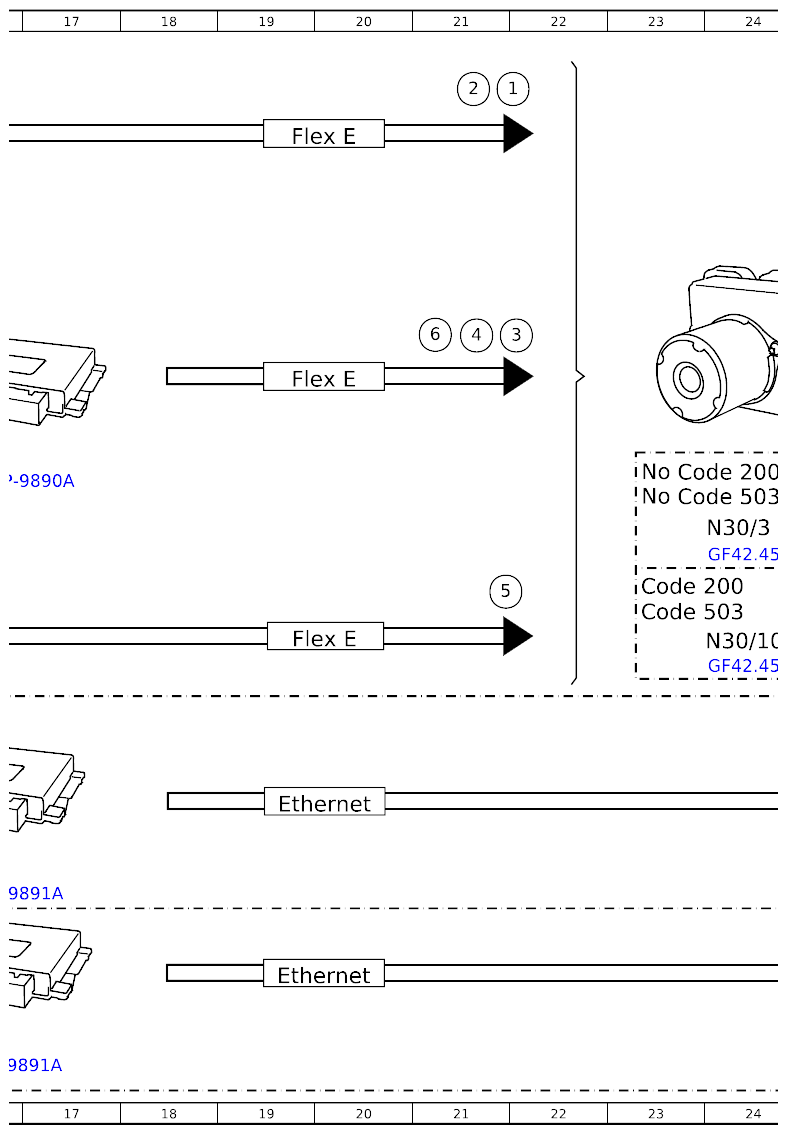

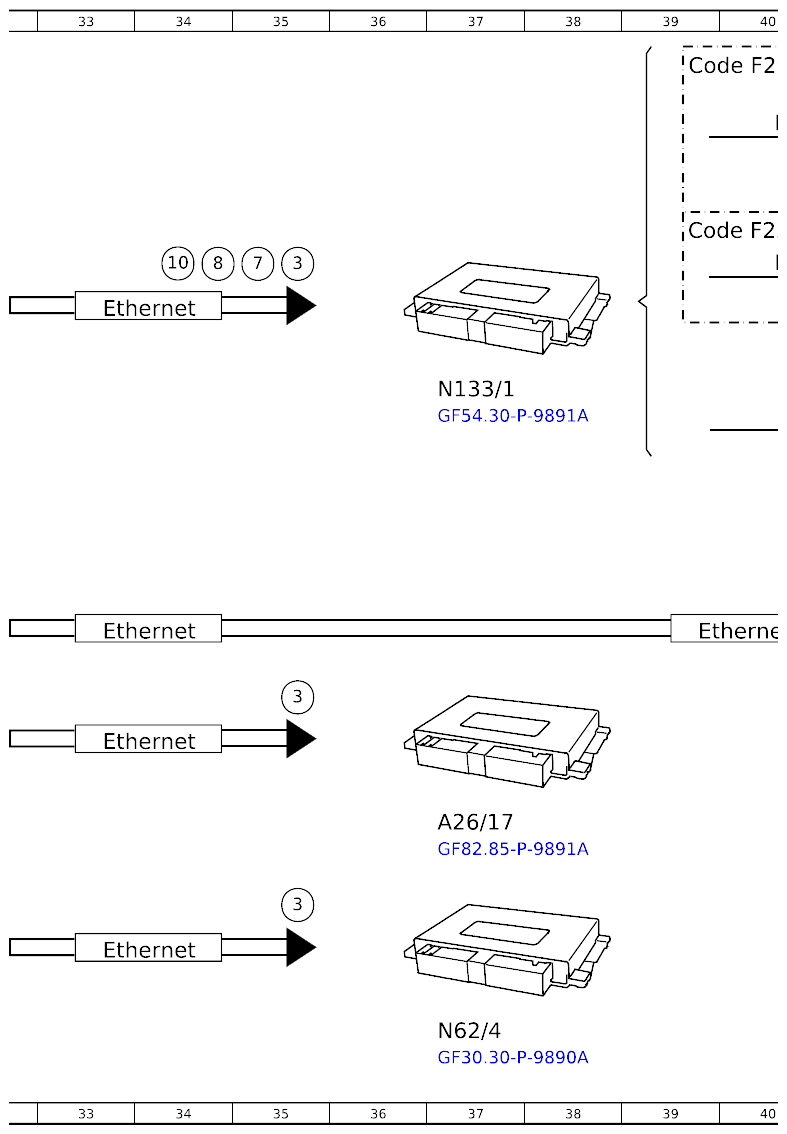

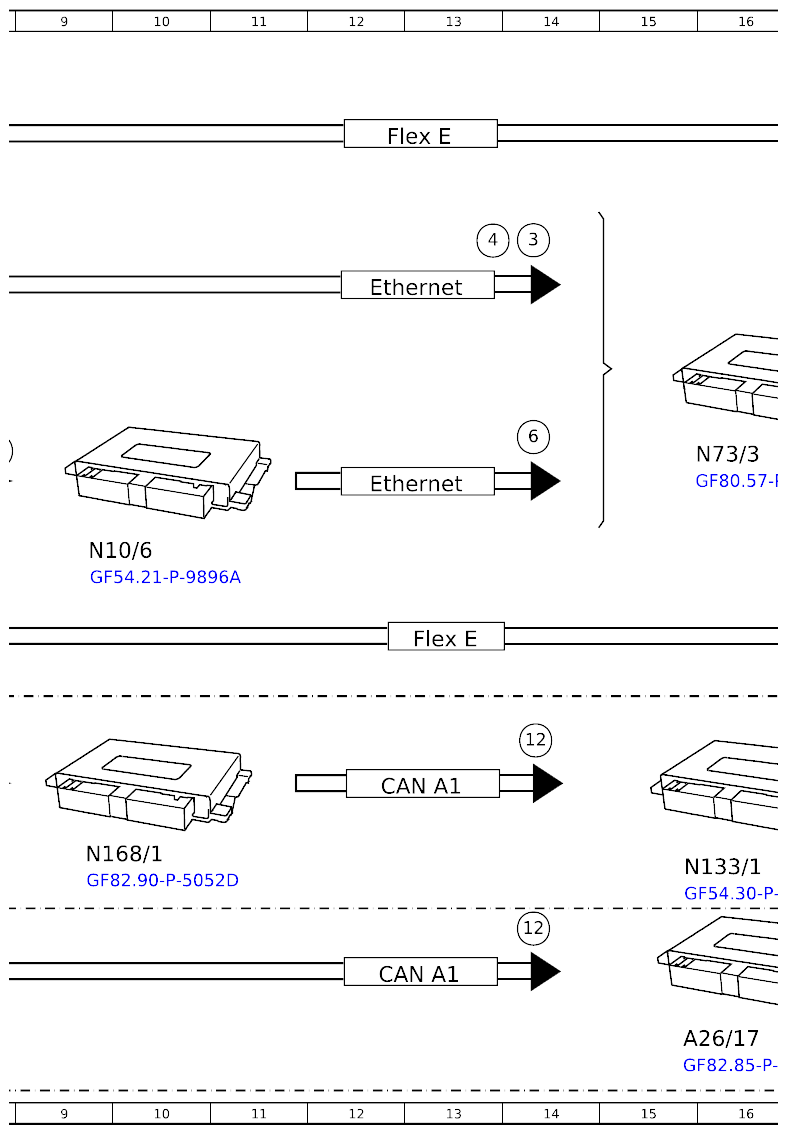

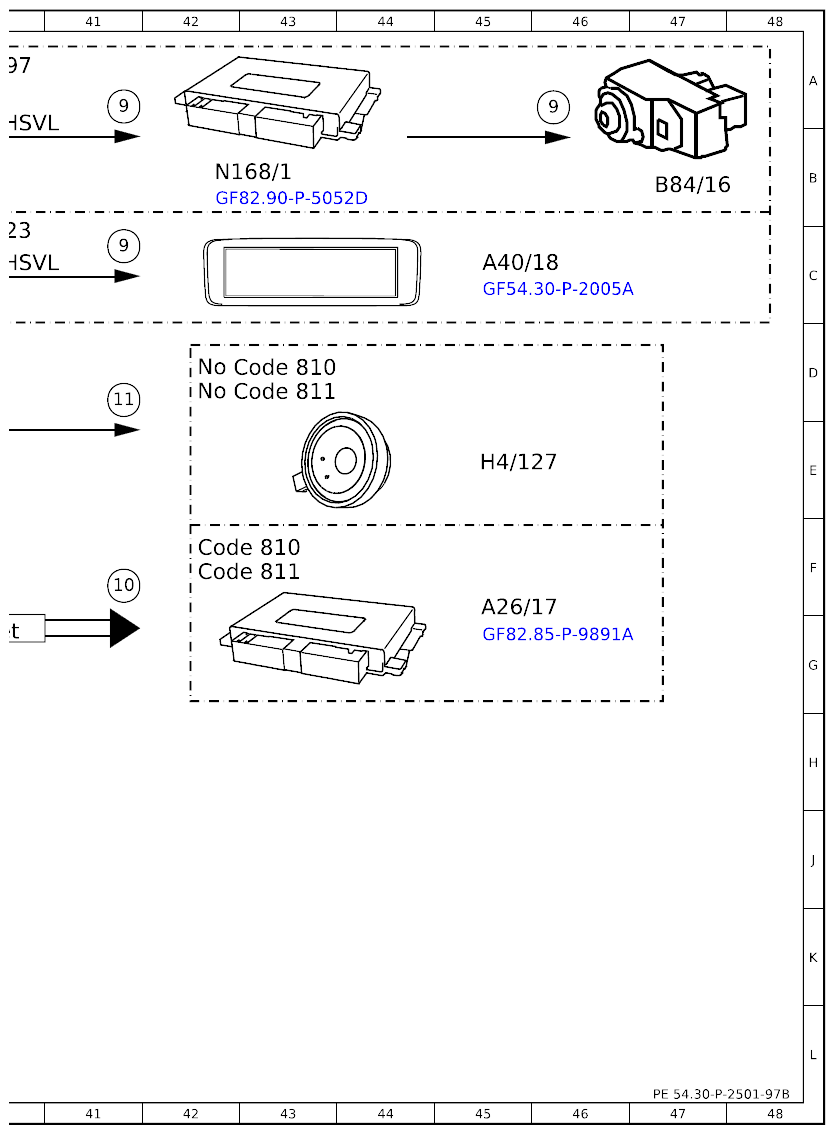

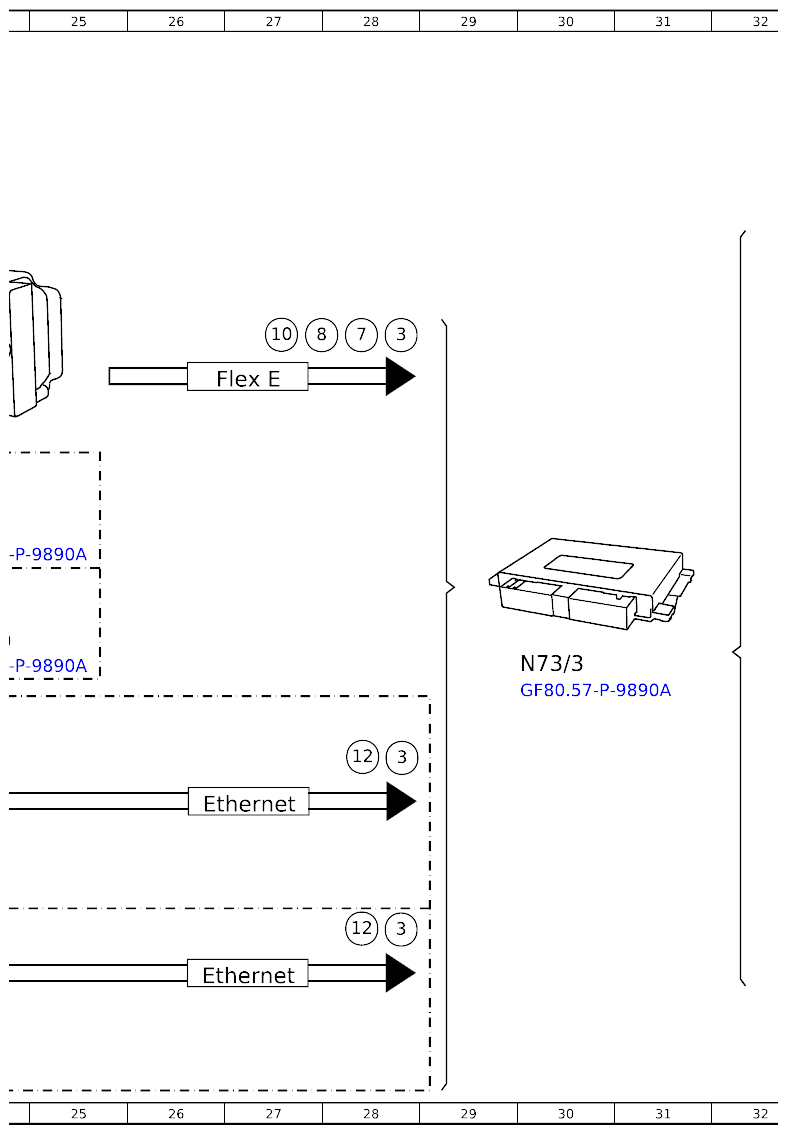

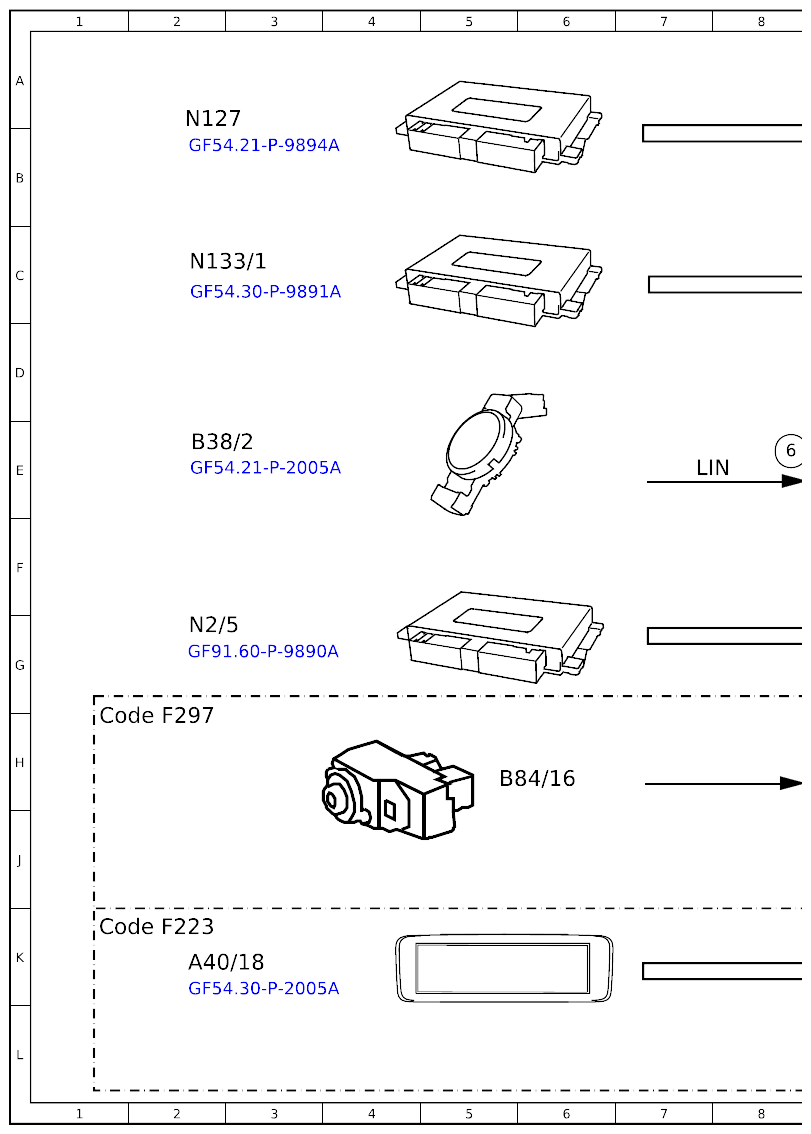

Monitor Attention, Function Schematic - PE54.30-P-2501-97B
Model 223, 297
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine running, signal | 22A |
| 10 | Warning tone, request | 27D |
| 10 | Warning tone, request | 34C |
| 10 | Warning tone, request | 41F |
| 11 | Speaker, actuation | 41D |
| 12 | Microsleep detection, signal | 14K |
| 12 | Microsleep detection, signal | 28K |
| 12 | Microsleep detection, signal | 14H |
| 12 | Microsleep detection, signal | 28H |
| 2 | Drivetrain operational, signal | 21A |
| 3 | ATTENTION ASSIST, status | 14C |
| 3 | ATTENTION ASSIST, status | 22D |
| 3 | ATTENTION ASSIST, status | 28K |
| 3 | ATTENTION ASSIST, status | 28D |
| 3 | ATTENTION ASSIST, status | 35G |
| 3 | ATTENTION ASSIST, status | 35K |
| 3 | ATTENTION ASSIST, status | 35C |
| 3 | ATTENTION ASSIST, status | 28H |
| 4 | Time, signal | 21D |
| 4 | Time, signal | 13C |
| 5 | Speed, turn rate and lateral acceleration, signal | 21F |
| 6 | Light sensor, status | 14E |
| 6 | Light sensor, status | 21D |
| 6 | Light sensor, status | 8E |
| 7 | Instrument cluster message, request | 28D |
| 7 | Instrument cluster message, request | 35C |
| 8 | Warning message issue, request | 27D |
| 8 | Warning message issue, request | 34C |
| 9 | Image data, signal | 41C |
| 9 | Image data, signal | 41A |
| 9 | Image data, signal | 46A |
| A26/17 | Head unit | 37J |
| A26/17 | Head unit | 15L |
| A26/17 | Head unit | 45F |
| A40/18 | Instrument cluster display | 45C |
| A40/18 | Instrument cluster display | 2K |
| B38/2 | Rain/light sensor | 2E |
| B84/16 | Driver camera | 6H |
| B84/16 | Driver camera | 47B |
| CAN A1 | CAN 1 for telematics | 12K |
| CAN A1 | CAN 1 for telematics | 13H |
| Code 200 | Conditionally automated driving | 23F |
| Code 200 | Conditionally automated driving | 23E |
| Code 503 | Pre-installation for Remote Parking Pilot | 23E |
| Code 503 | Pre-installation for Remote Parking Pilot | 23G |
| Code 810 | Sound system | 42D |
| Code 810 | Sound system | 42F |
| Code 811 | Advanced sound system | 42D |
| Code 811 | Advanced sound system | 42F |
| Code F223 | Model series 223 | 1K |
| Code F223 | Model series 223 | 39C |
| Ethernet | Ethernet | 12C |
| Ethernet | Ethernet | 33C |
| Ethernet | Ethernet | 33H |
| Ethernet | Ethernet | 33K |
| Ethernet | Ethernet | 19K |
| Ethernet | Ethernet | 12E |
| Ethernet | Ethernet | 27K |
| Ethernet | Ethernet | 33G |
| Ethernet | Ethernet | 40G |
| Ethernet | Ethernet | 19J |
| Ethernet | Ethernet | 27J |
| Flex E | Chassis FlexRay | 27D |
| Flex E | Chassis FlexRay | 19D |
| Flex E | Chassis FlexRay | 19B |
| Flex E | Chassis FlexRay | 12B |
| Flex E | Chassis FlexRay | 13G |
| Flex E | Chassis FlexRay | 19G |
| H4/127 | Instrument panel mid-range speaker | 45E |
| HSVL | High-speed video link | 40C |
| HSVL | High-speed video link | 40B |
| LIN | Local Interconnect Network | 7E |
| N10/6 | Front SAM control unit | 9F |
| N127 | Drivetrain control unit | 2A |
| N133/1 | Instrument cluster control unit | 2C |
| N133/1 | Instrument cluster control unit | 37D |
| N133/1 | Instrument cluster control unit | 15J |
| N168/1 | Driver camera control unit | 9J |
| N168/1 | Driver camera control unit | 42B |
| N2/5 | Supplemental restraint system control unit | 2G |
| N30/10 | Electronic Stability Program control unit | 24G |
| N30/3 | Electronic Stability Program control unit | 24F |
| N62/4 | Driver assistance systems control unit | 37L |
| N73/3 | Electronic ignition switch control unit | 15E |
| N73/3 | Electronic ignition switch control unit | 30G |
