Function Schematic, ECO Start/Stop Function Energy Management - PE54.10-P-2500-97G
Model 206, 214, 223, 232, 236, 254
with code B01 (48V technology)
except code ME10 (Hybrid vehicle (plug-in, PHEV))
| Code: | Designation: | Position: |
|---|---|---|
| 1 | 48 V battery, status | 6C |
| 2 | Battery sensor, signal | 11E |
| 3 | On-board electrical system energy state, signal | 17D |
| 3 | On-board electrical system energy state, signal | 11C |
| 4 | Engine running, signal | 17G |
| 5 | Engine stop, request | 23D |
| 6 | Engine start, request | 23D |
| 7 | Instrument cluster message, request | 29G |
| 7 | Instrument cluster message, request | 24G |
| 8 | Image data, signal | 34G |

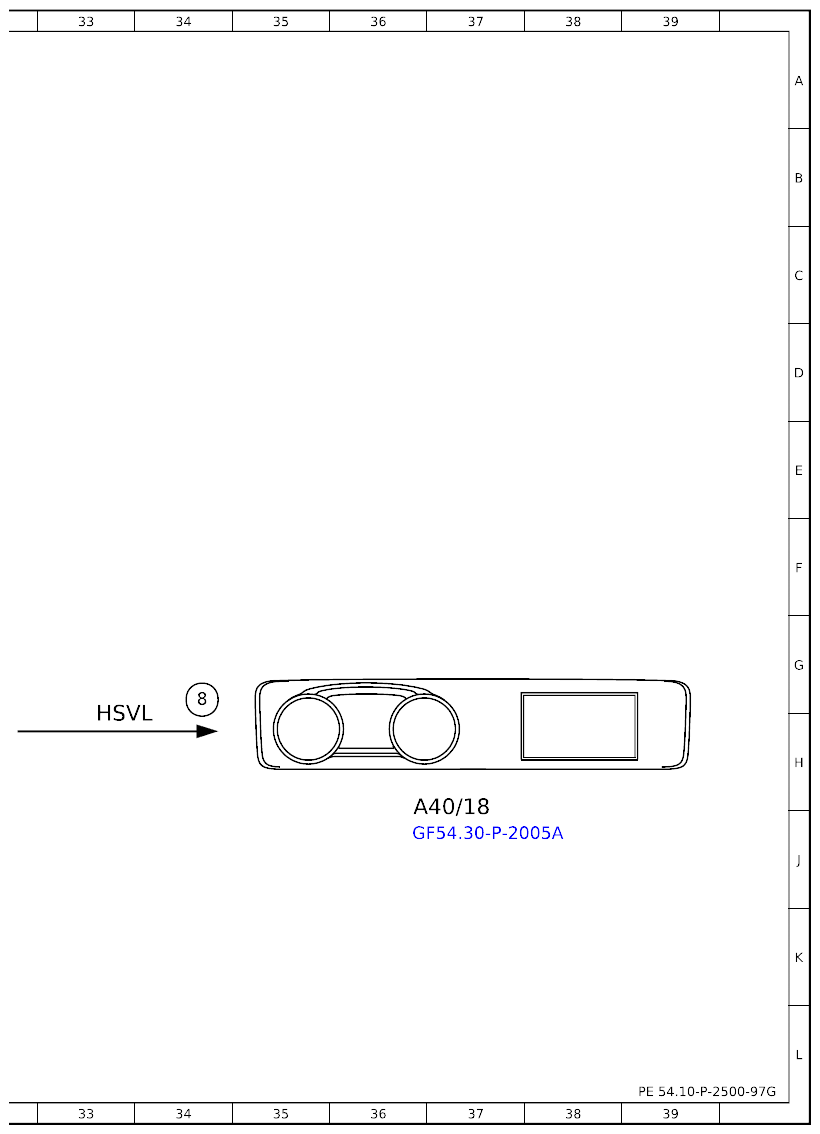

| A40/18 | Instrument cluster display | 36J |
| B95 | Battery sensor | 2G |
| CAN C | CAN for engine | 22D |
| CAN C | CAN for engine | 15H |
| CAN L | CAN for HYBRID | 10D |
| Ethernet | Ethernet | 28H |
| Flex E | Chassis FlexRay | 15D |
| Flex E | Chassis FlexRay | 22H |

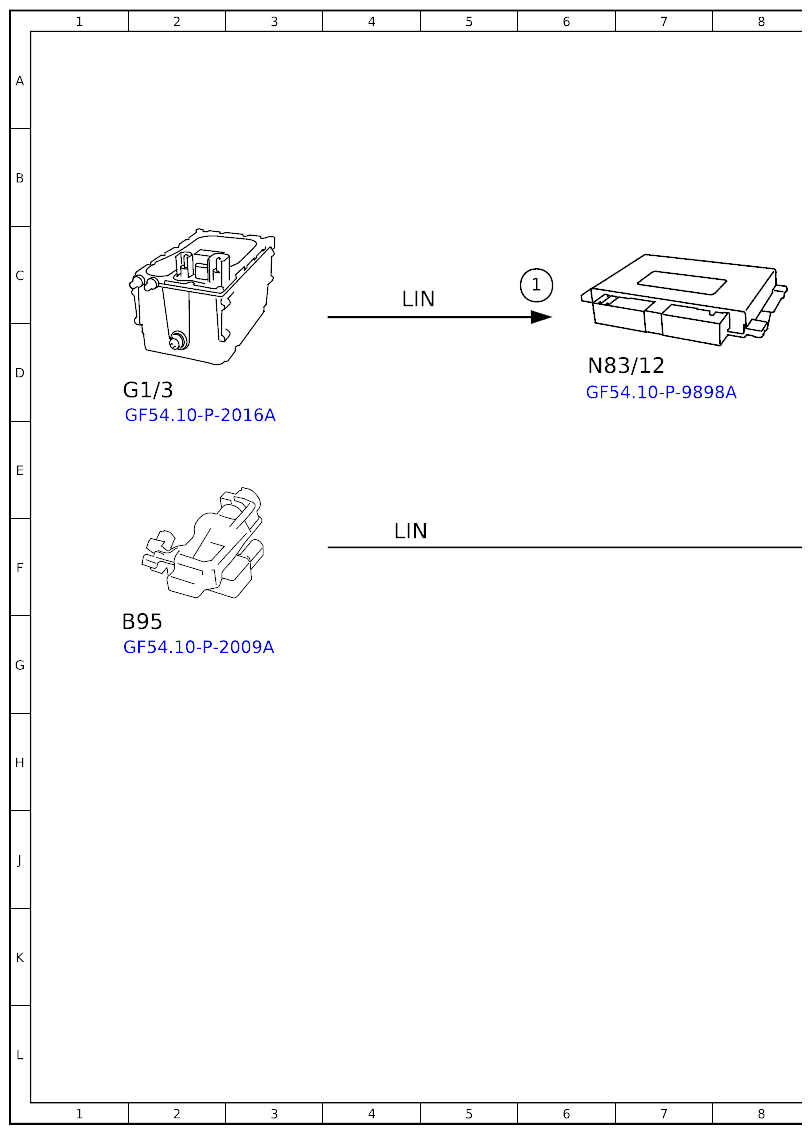

| G1/3 | 48 V battery | 2D |
| HSVL | High-speed video link | 33H |
| LIN | Local Interconnect Network | 4F |
| LIN | Local Interconnect Network | 4C |
| LIN | Local Interconnect Network | 9F |

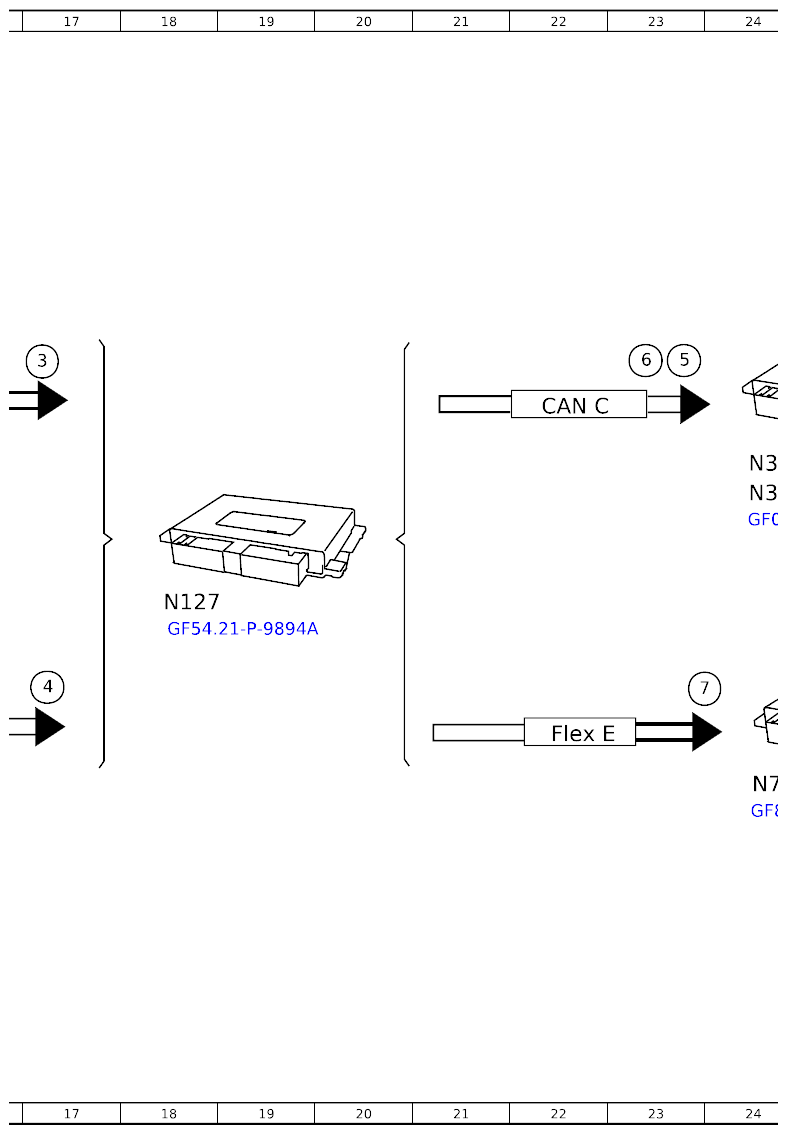

| N127 | Drivetrain control unit | 18F |

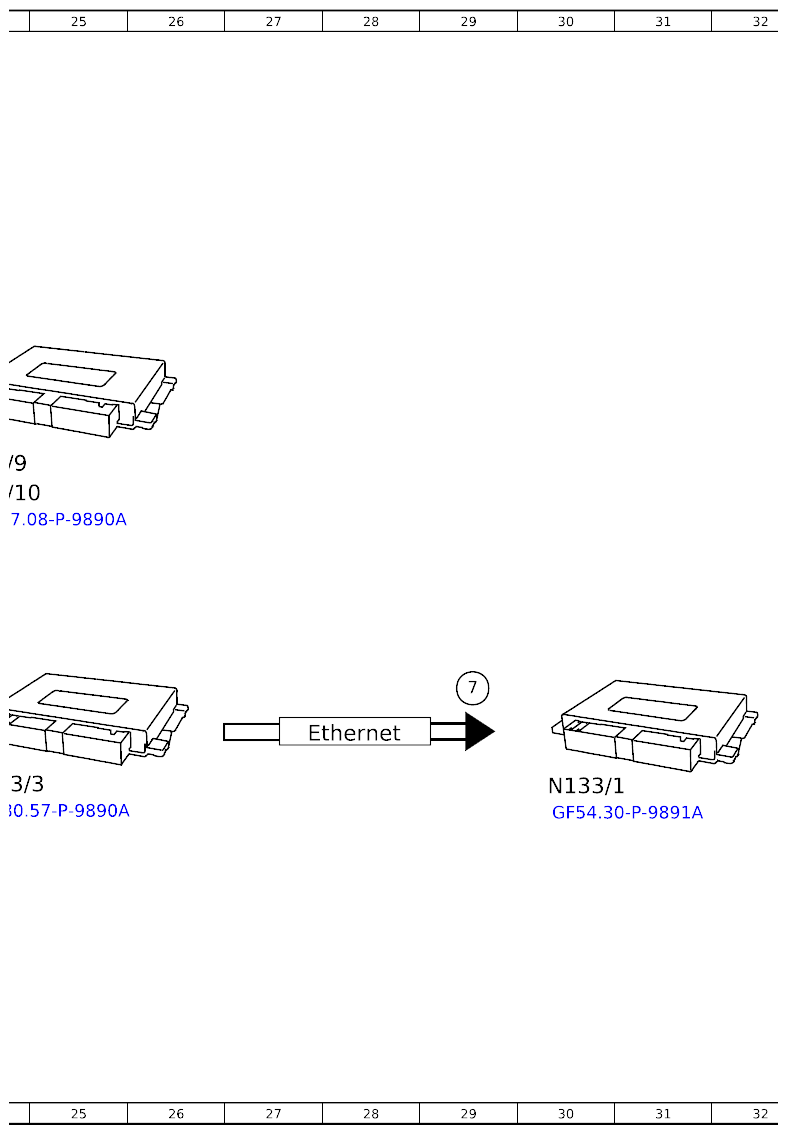

| N133/1 | Instrument cluster control unit | 30H |
| N3/10 | Engine management control unit | 12J |
| N3/10 | Engine management control unit | 24E |
| N3/9 | Engine management control unit | 12H |
| N3/9 | Engine management control unit | 24E |

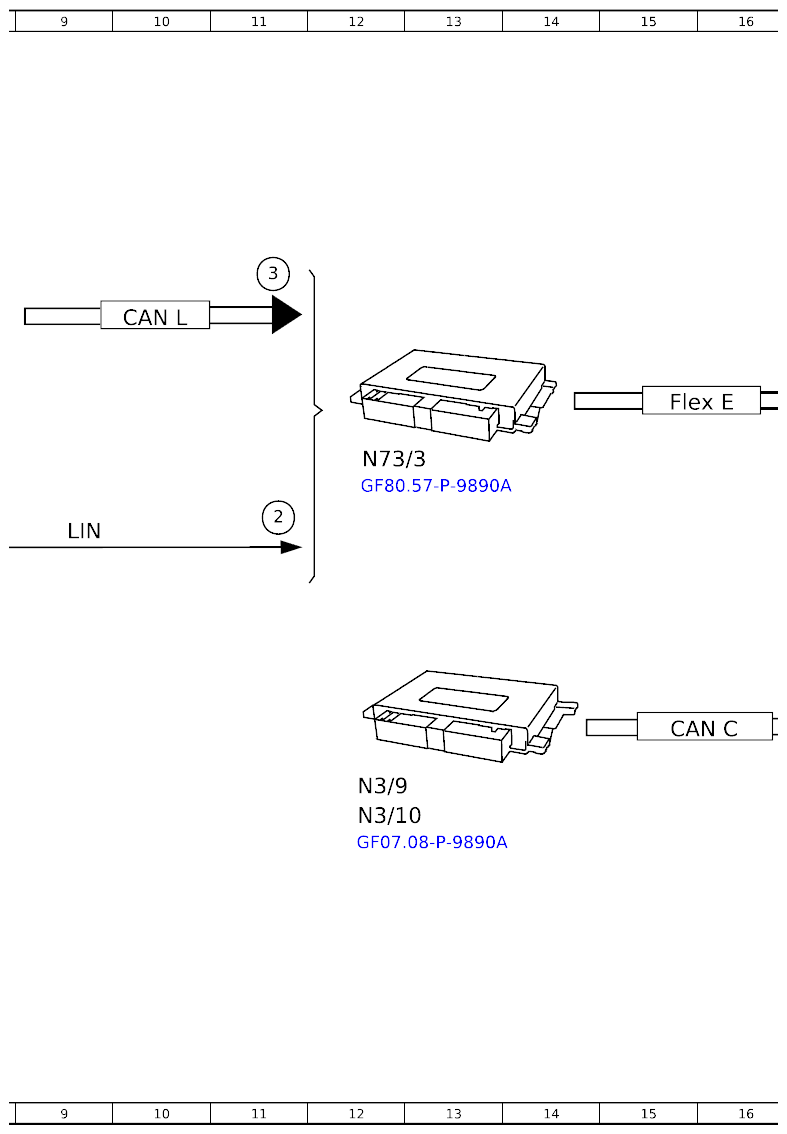

| N73/3 | Electronic ignition switch control unit | 12E |
| N73/3 | Electronic ignition switch control unit | 24H |
| N83/12 | DC/DC converter control unit | 6D |
