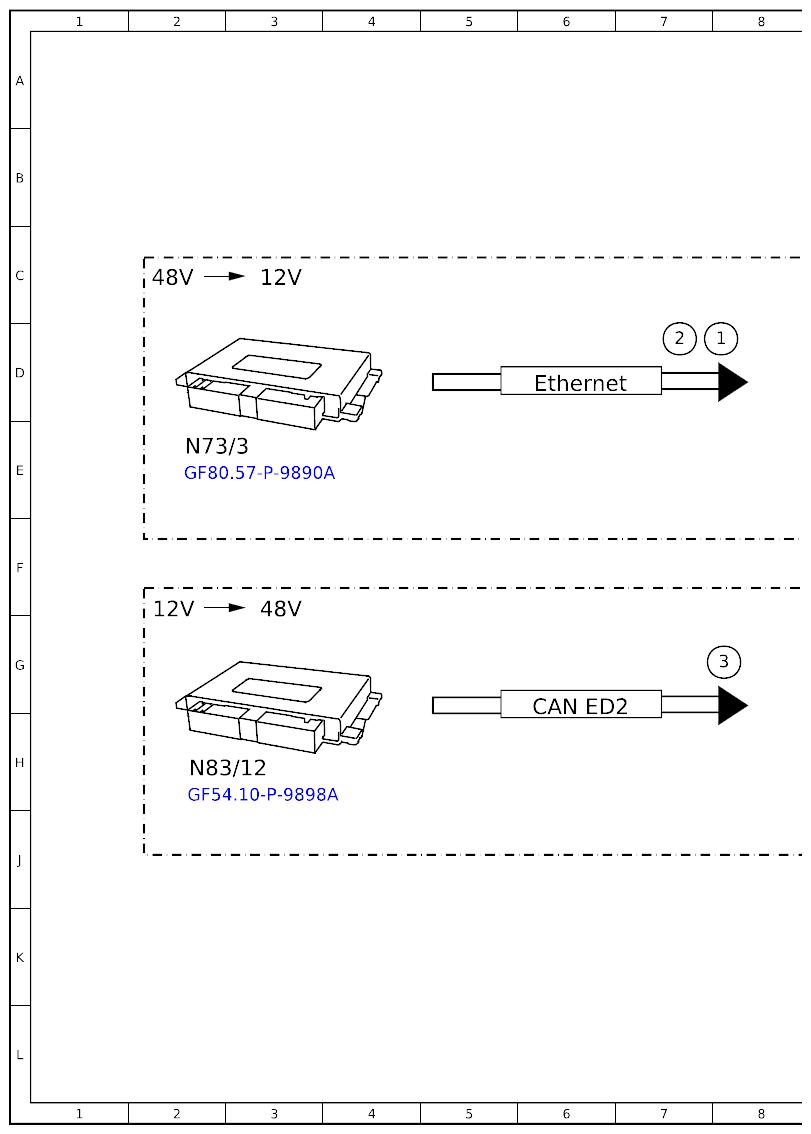

Function Schematic For Charging On-Board Electrical System Battery Through DC/DC Converter - PE54.10-P-2510-97C
Model 206, 214, 223, 232, 236, 254
with code B01 (48V technology)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Energy transfer (buck mode), request | 14C |
| 1 | Energy transfer (buck mode), request | 8C |
| 2 | Specified charging voltage, request | 28G |
| 2 | Specified charging voltage, request | 14C |
| 2 | Specified charging voltage, request | 7D |
| 2 | Specified charging voltage, request | 21G |
| 3 | Energy transfer (boost mode), request | 14G |
| 3 | Energy transfer (boost mode), request | 7G |

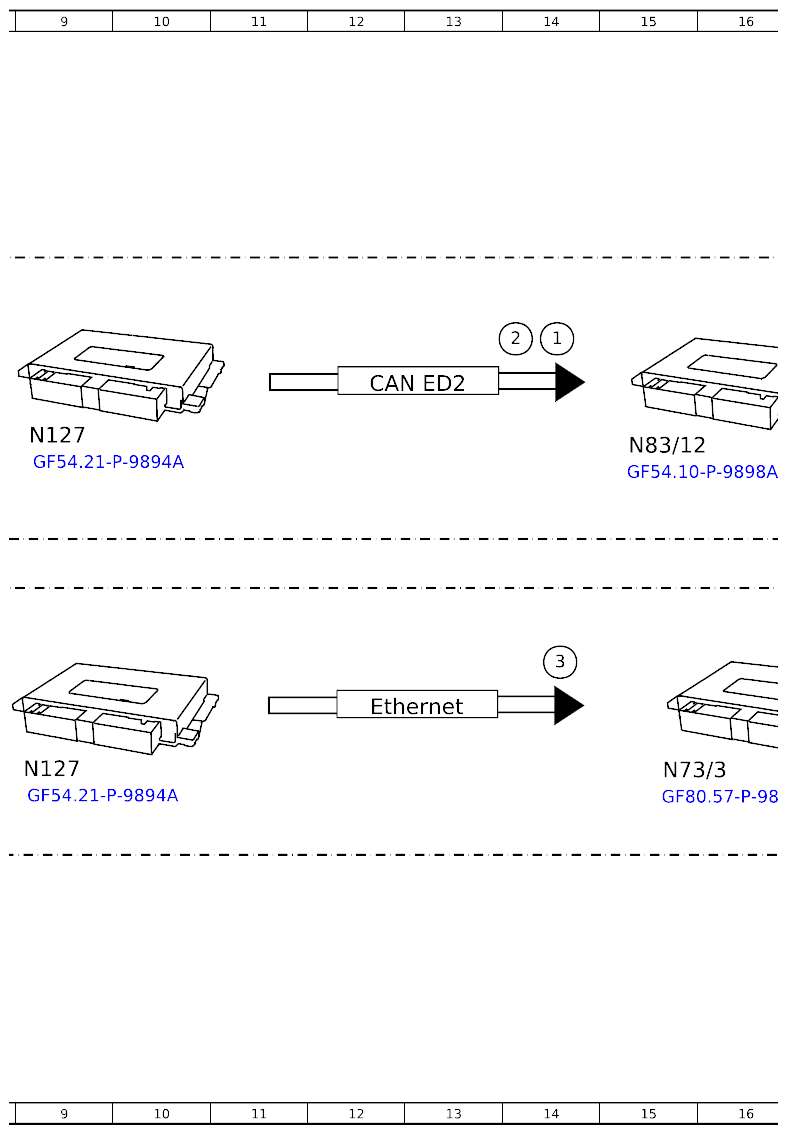

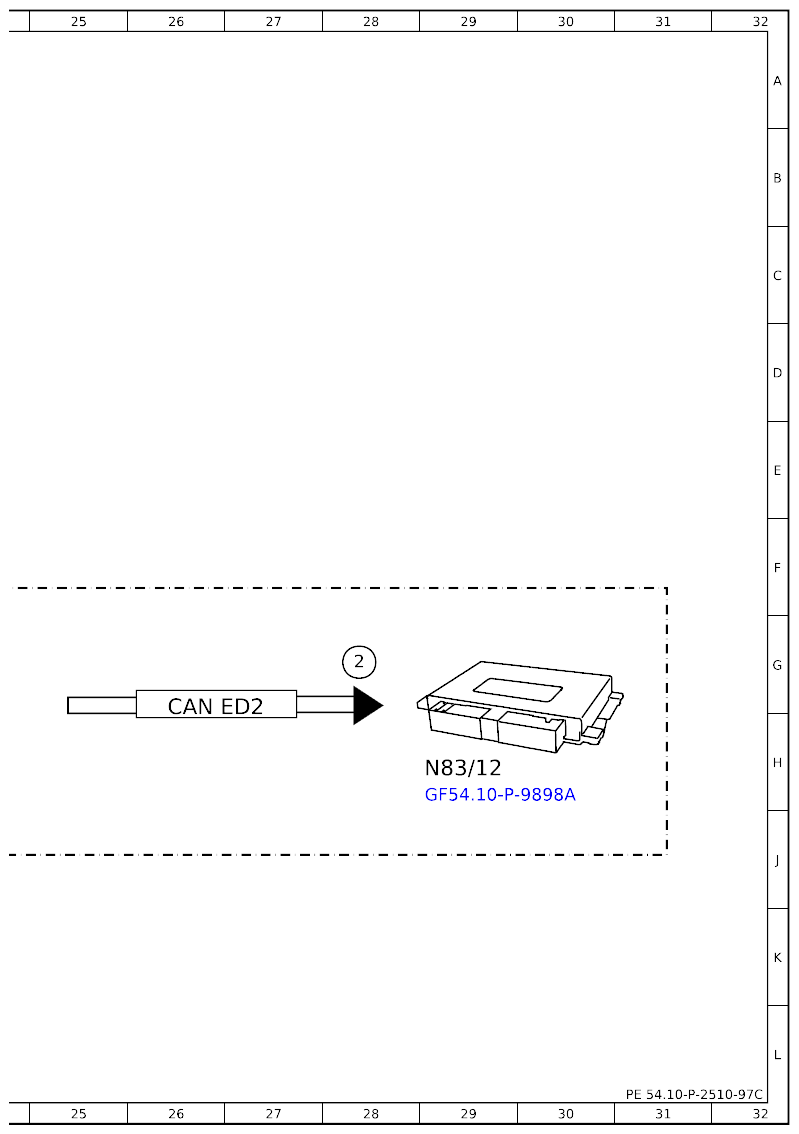

| CAN ED2 | CAN for energy management | 26H |
| CAN ED2 | CAN for energy management | 6H |
| CAN ED2 | CAN for energy management | 12D |

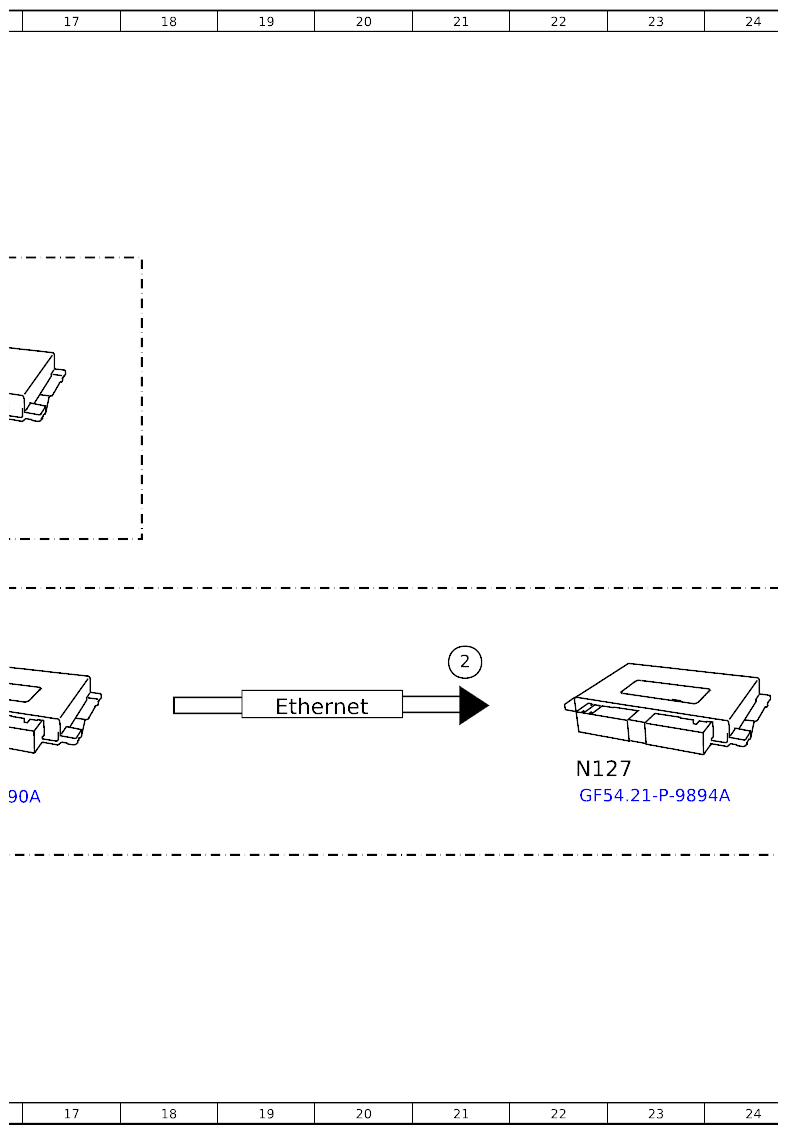

| Ethernet | Ethernet | 19H |
| Ethernet | Ethernet | 12H |
| Ethernet | Ethernet | 6D |
| N127 | Drivetrain control unit | 9E |
| N127 | Drivetrain control unit | 9H |
| N127 | Drivetrain control unit | 22H |
| N73/3 | Electronic ignition switch control unit | 2E |
| N73/3 | Electronic ignition switch control unit | 15H |
| N83/12 | DC/DC converter control unit | 2H |
| N83/12 | DC/DC converter control unit | 29H |
| N83/12 | DC/DC converter control unit | 15E |
