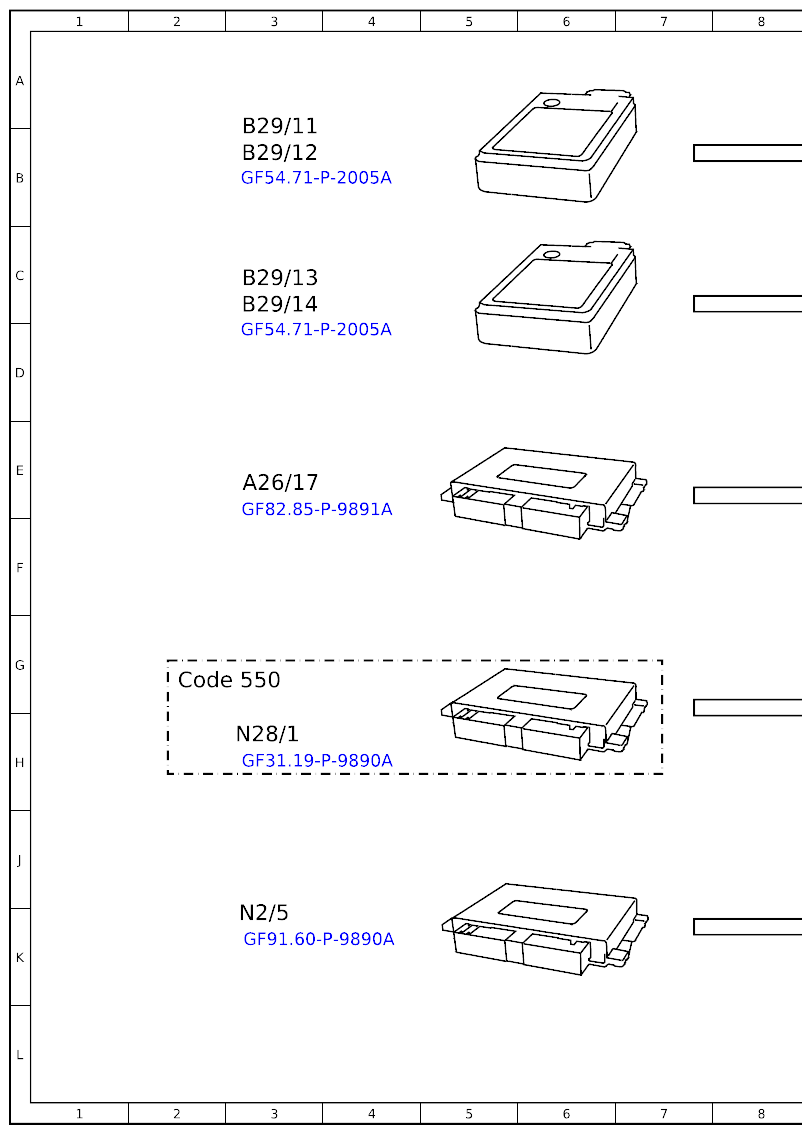

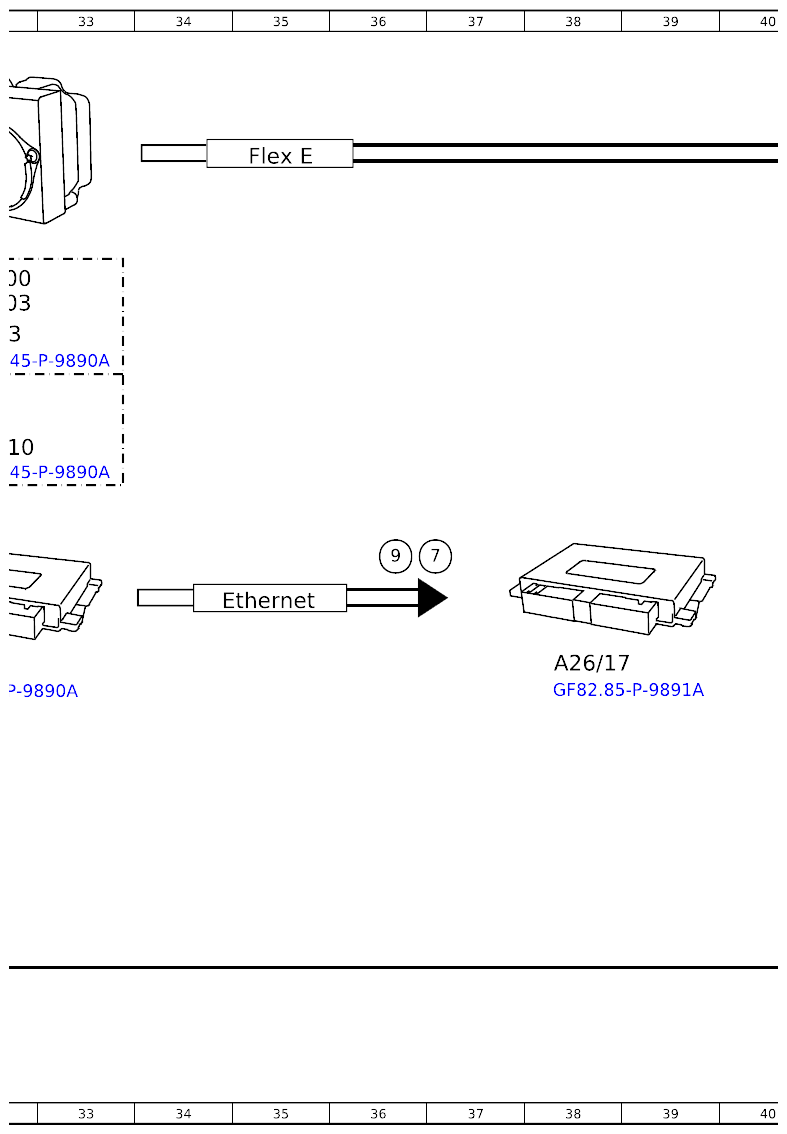

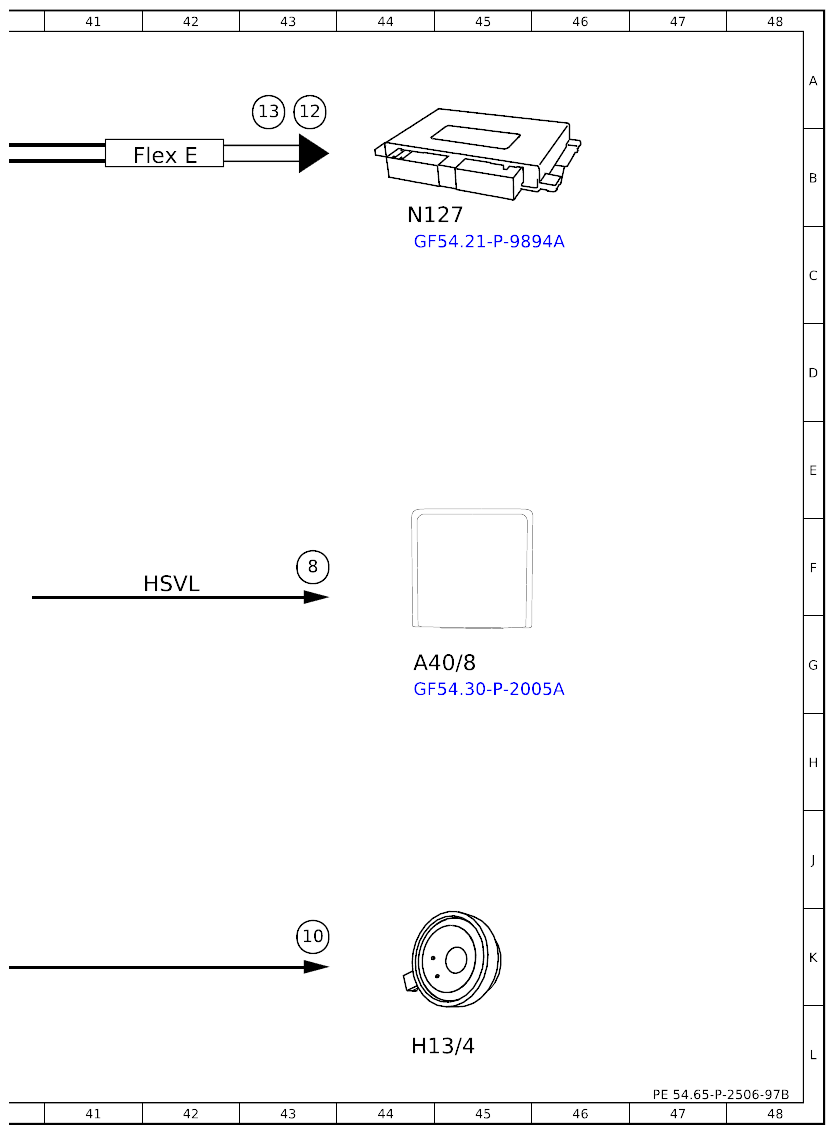

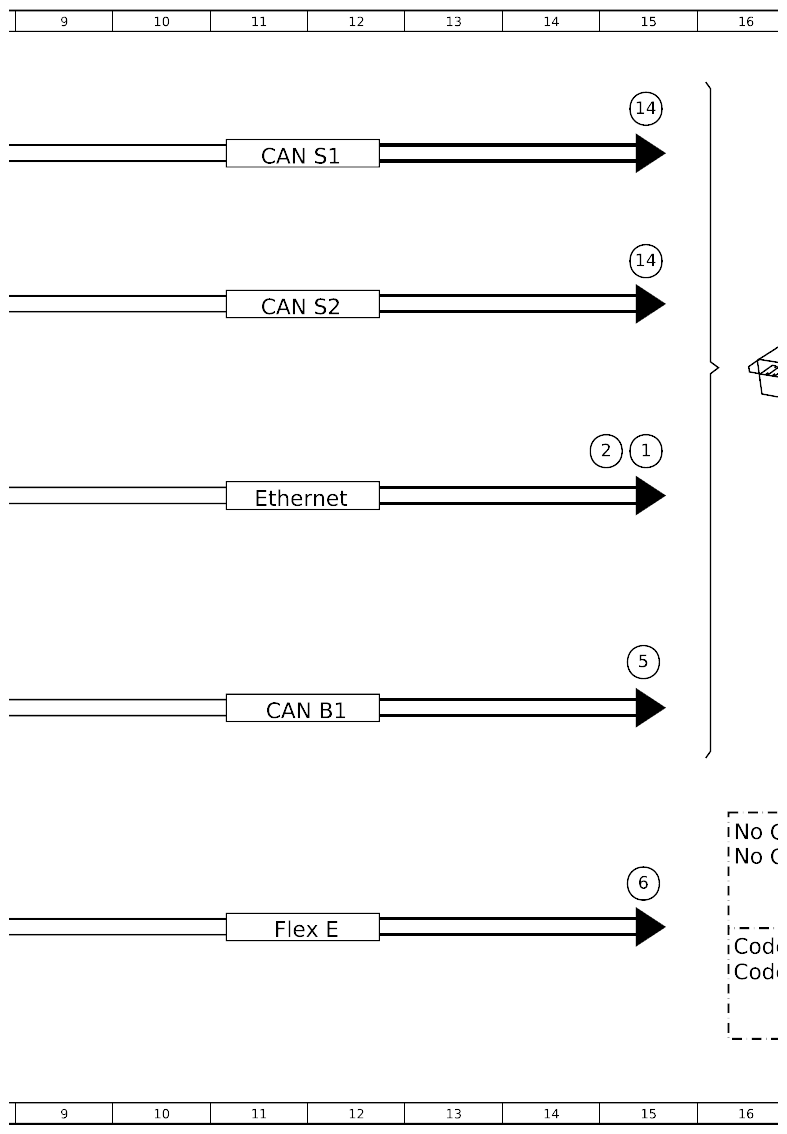

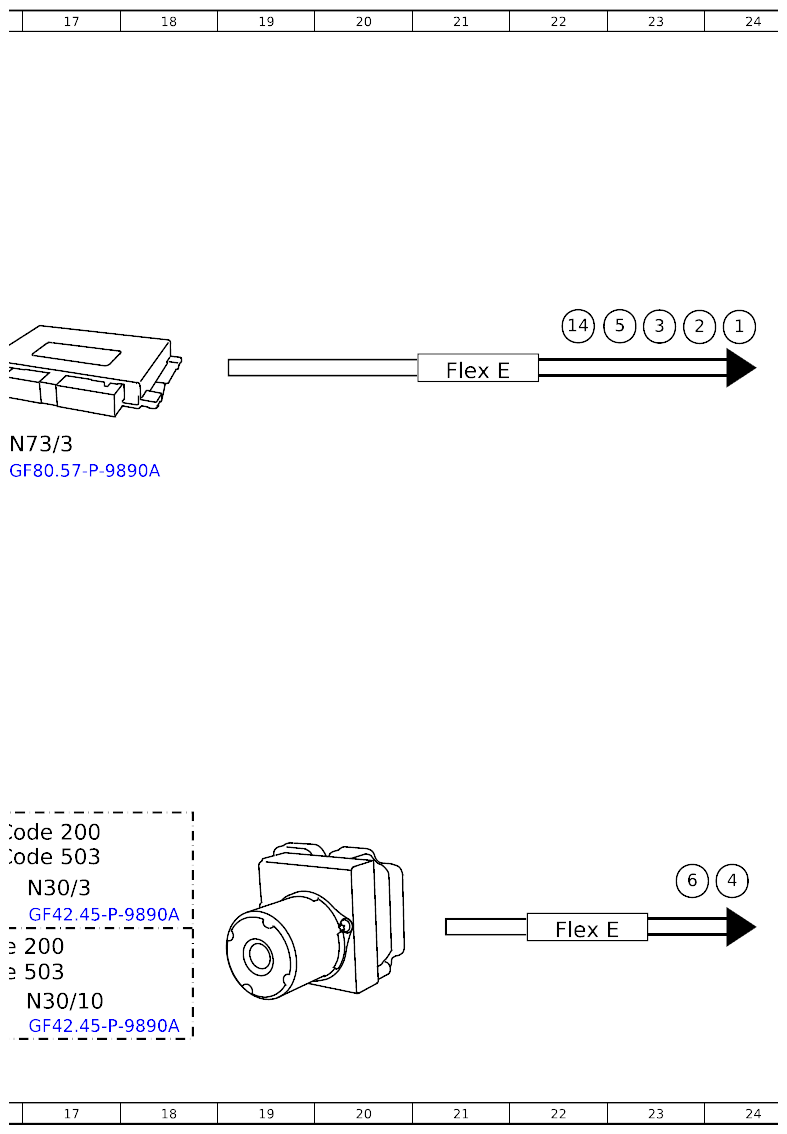

Cross Traffic Collision Warning System, Function Schematic - PE54.65-P-2506-97B
Model 223, 297
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Blind spot assist, status | 24C |
| 1 | Blind spot assist, status | 15E |
| 10 | Speaker, actuation | 43K |
| 11 | Service brake braking torque, request | 31A |
| 12 | Engine torque, increase request | 30A |
| 12 | Engine torque, increase request | 43A |
| 13 | Engine torque, reduce request | 30A |
| 13 | Engine torque, reduce request | 43A |
| 14 | Close range radar sensors, signal | 15A |
| 14 | Close range radar sensors, signal | 15C |
| 14 | Close range radar sensors, signal | 22D |
| 2 | Parking system, status | 23C |
| 2 | Parking system, status | 15E |
| 3 | Reverse gear, status | 23D |
| 4 | Wheel speed, signal | 24J |
| 5 | Trailer recognition, status | 23D |
| 5 | Trailer recognition, status | 15G |
| 6 | Speed, turn rate and lateral acceleration, signal | 15J |
| 6 | Speed, turn rate and lateral acceleration, signal | 23J |
| 7 | Collision-critical warning, request | 31F |
| 7 | Collision-critical warning, request | 37F |
| 8 | Image data, signal | 43F |
| 9 | Warning tone, request | 30F |
| 9 | Warning tone, request | 36F |
| A26/17 | Head unit | 3E |
| A26/17 | Head unit | 38G |
| A40/8 | Touchscreen | 44G |
| B29/11 | Left front short-range radar sensor | 3B |
| B29/12 | Right front short-range radar sensor | 3B |
| B29/13 | Left rear short-range radar sensor | 3C |
| B29/14 | Right rear short-range radar sensor | 3C |
| CAN B1 | CAN 1 for vehicle interior | 11H |
| CAN S1 | CAN for front radar | 11B |
| CAN S2 | CAN for rear radar | 11C |
| Code 200 | Conditionally automated driving | 16K |
| Code 200 | Conditionally automated driving | 16J |
| Code 200 | Conditionally automated driving | 31D |
| Code 200 | Conditionally automated driving | 31C |
| Code 503 | Remote-controlled parking | 16J |
| Code 503 | Remote-controlled parking | 16K |
| Code 503 | Remote-controlled parking | 31C |
| Code 503 | Remote-controlled parking | 31E |
| Code 550 | Trailer hitch | 2G |
| Ethernet | Ethernet | 11E |
| Ethernet | Ethernet | 35F |
| Flex E | Chassis FlexRay | 29F |
| Flex E | Chassis FlexRay | 21D |
| Flex E | Chassis FlexRay | 29B |
| Flex E | Chassis FlexRay | 11K |
| Flex E | Chassis FlexRay | 35B |
| Flex E | Chassis FlexRay | 42B |
| Flex E | Chassis FlexRay | 22K |
| H13/4 | Parking system speaker | 44L |
| HSVL | High-speed video link | 42F |
| N127 | Drivetrain control unit | 44B |
| N2/5 | Supplemental restraint system control unit | 3K |
| N28/1 | Trailer recognition control unit | 3H |
| N30/10 | Electronic Stability Program control unit | 17L |
| N30/10 | Electronic Stability Program control unit | 32E |
| N30/3 | Electronic Stability Program control unit | 17J |
| N30/3 | Electronic Stability Program control unit | 32D |
| N62/3 | Parking system control unit | 25F |
| N73/3 | Electronic ignition switch control unit | 17E |
| N73/3 | Electronic ignition switch control unit | 32G |
