Remove/Install 115V/230V Socket - AR54.10-P-1002S
Model 223
with code U67 (230 V socket in rear passenger compartment)
Model 223
with code U80 (115 V socket)

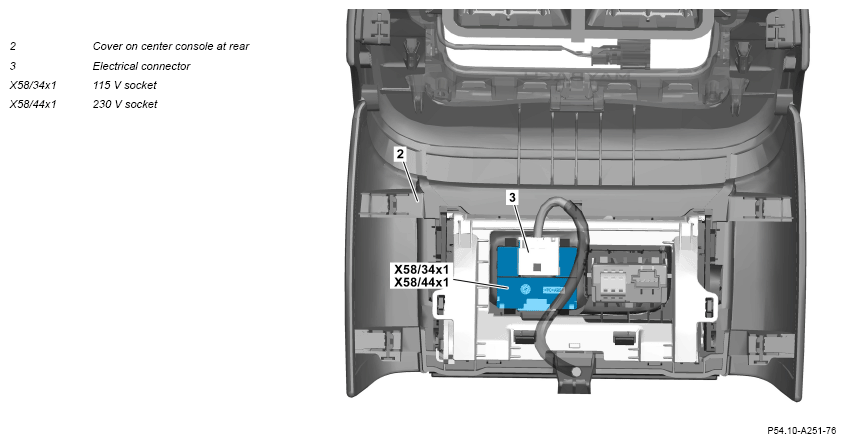

Shown except code 224 (Design individual rear seat system)
Shown with code 224 (Design individual rear seat system)
| Risk of death when working on component parts and systems with U >= 30 V alternating voltage (AC) or U >= 60 V direct voltage (DC) | Do not touch damaged or defective live component parts and lines or non-insulated electrical connections and lines. | AS00.00-Z-0035-01A | |
| Topical note | Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | |
| Remove/install | |||
| 1 | Detach ground line of on-board electrical system battery. | AR54.10-P-0051S | |
| 2 | Open rear stowage compartment. | Model 223 with code 224 (Rear individual seat design) with code U67 (230 V socket in rear passenger compartment) Model 223 with code 224 (Rear individual seat design) with code U80 (115 V socket) |
|
| 3.1 | Unclip holder (1) and place in stowage compartment. | Model 223 with code 224 (Rear individual seat design) with code U67 (230 V socket in rear passenger compartment) Model 223 with code 224 (Rear individual seat design) with code U80 (115 V socket) |
|
| Fig 1 | |||
| 3.2 | Remove cover on center console at rear (2). | Model 223 with code U67 (230 V socket in rear passenger compartment) except code 224 (Rear individual seat design) Model 223 with code U80 (115 V socket) except code 224 (Rear individual seat design) |
|
| AR68.20-P-2358S | |||
| 4 | Disconnect electrical connection (3). | ||
| 5 | Remove socket (X58/34x1, X58/34x1). | ||
| 6 | Install in the reverse order. |
