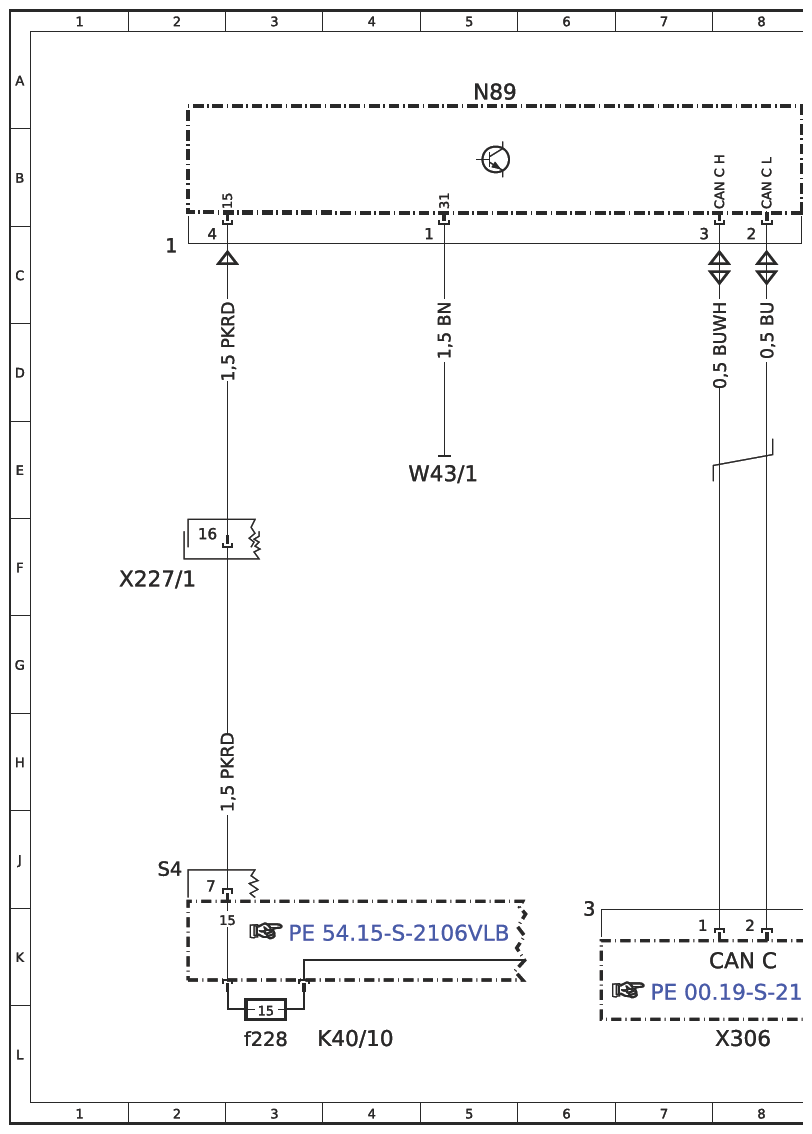

Wiring Diagram For Transmission Oil Auxiliary Pump Control Unit - PE27.19-S-2104-97VLA
Transmission 722.9 in model 447.6/7 with code G42 (7G-TRONIC PLUS) with code ZL3 (National version for Latin America) except code M7E (Electric motor 150 kW/battery 60 kWh (usable)) except code M8E (Electric motor 85 kW/battery 60 kWh (usable)) except code ME0 (Electric motor 85 kW) except code ME4 (Electric motor 145 kW) except code XM0 (Facelift) except code XM7 (MOPF II) N89
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 15L |
| CAN C | Drive train CAN | 8K |
| K40/10 | Engine compartment fuse and relay module | 4L |
| K40/10f228 | Fuse 228 | 3L |
| M42 | Electric auxiliary oil pump | 9A |
| N89 | Transmission oil auxiliary oil pump control unit | 5A |
| W43/1 | Left vehicle interior firewall ground point | 5E |
| X227/1 | Main wiring harness/fuse and relay module electrical connector 2 | 2F |
| X306 | Drive train CAN (CAN C) potential distributor electrical connector | 8L |
