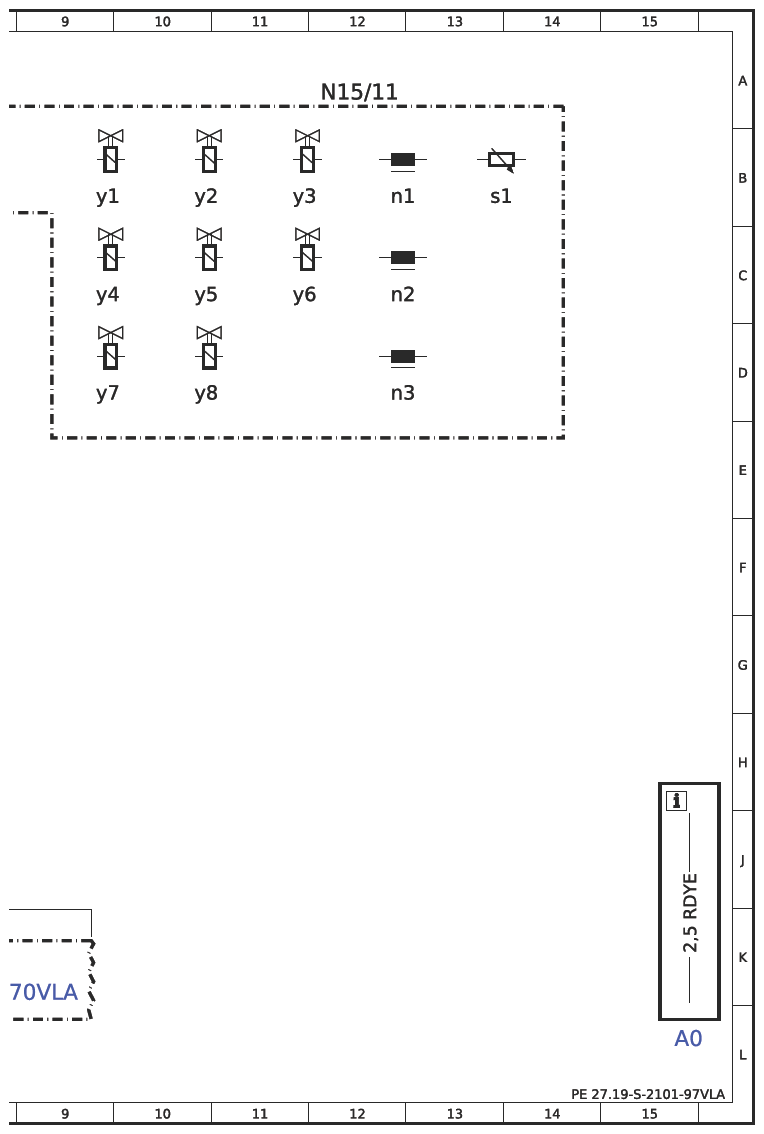

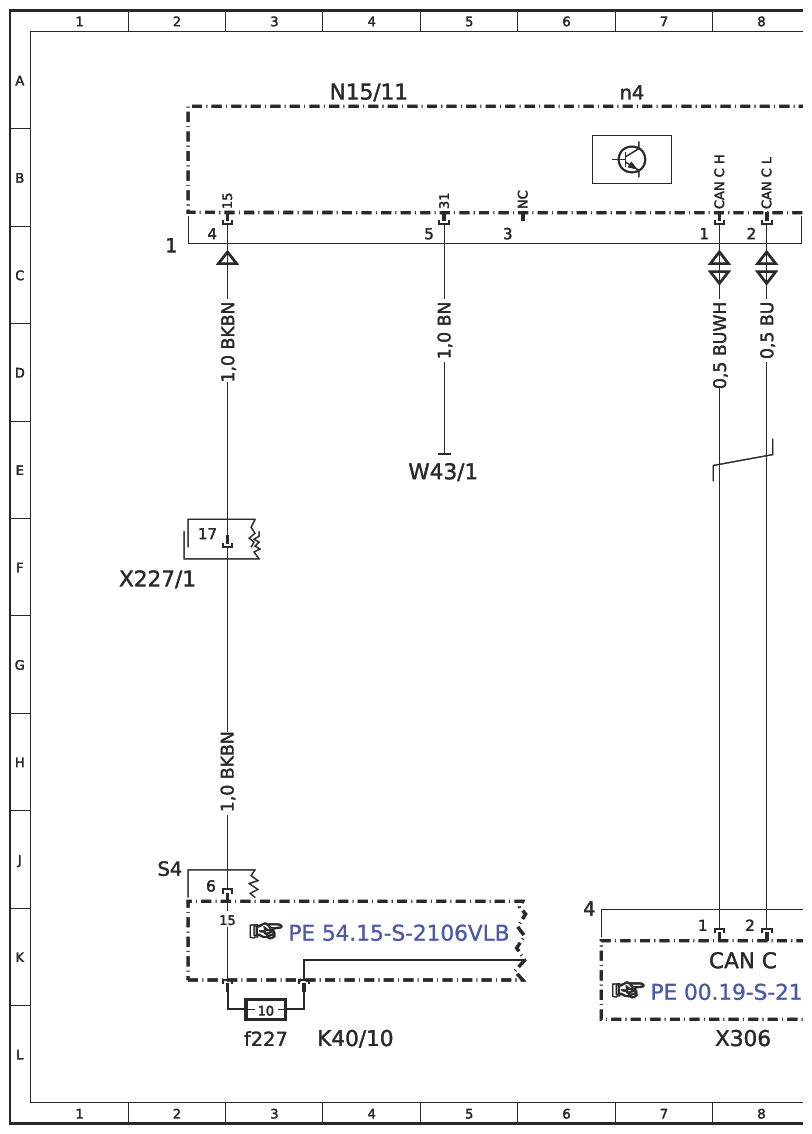

Wiring Diagram For Electronic Transmission Control (ETC) Control Unit - PE27.19-S-2101-97VLA
Transmission 722.9 in model 447.6/7
with code G42 (7G-TRONIC PLUS)
with code ZL3 (National version for Latin America)
except code M7E (Electric motor 150 kW/battery 60 kWh (usable))
except code M8E (Electric motor 85 kW/battery 60 kWh (usable))
except code ME0 (Electric motor 85 kW)
except code ME4 (Electric motor 145 kW)
except code XM0 (Facelift)
except code XM7 (MOPF II) N15/11
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 15L |
| CAN C | Drive train CAN | 8K |
| K40/10 | Engine compartment fuse and relay module | 4L |
| K40/10f227 | Fuse 227 | 3L |
| N15/11 | Fully integrated transmission control (VGS) electric controller unit | 4A |
| N15/11 | Fully integrated transmission control (VGS) electric controller unit | 12A |
| N15/11n1 | Turbine wheel rpm sensor | 12B |
| N15/11n2 | Internal input speed rpm sensor | 12C |
| N15/11n3 | Output shaft rpm sensor | 12D |
| N15/11n4 | Fully integrated transmission control (VGS) control unit | 7A |
| N15/11s1 | Selection range sensor | 13B |
| N15/11y1 | Working pressure control solenoid valve | 9B |
| N15/11y2 | Clutch control solenoid valve K1 | 10B |
| N15/11y3 | Clutch control solenoid valve K2 | 11B |
| N15/11y4 | Clutch control solenoid valve K3 | 9C |
| N15/11y5 | Multidisk brake control solenoid valve B1 | 10C |
| N15/11y6 | Multidisk brake control solenoid valve B2 | 11C |
| N15/11y7 | Multidisk brake control solenoid valve B3 | 9D |
| N15/11y8 | Torque converter lockup clutch control solenoid valve | 10D |
| W43/1 | Left vehicle interior firewall ground point | 5E |
| X227/1 | Main wiring harness/fuse and relay module electrical connector 2 | 2F |
| X306 | Drive train CAN (CAN C) potential distributor electrical connector | 8L |
