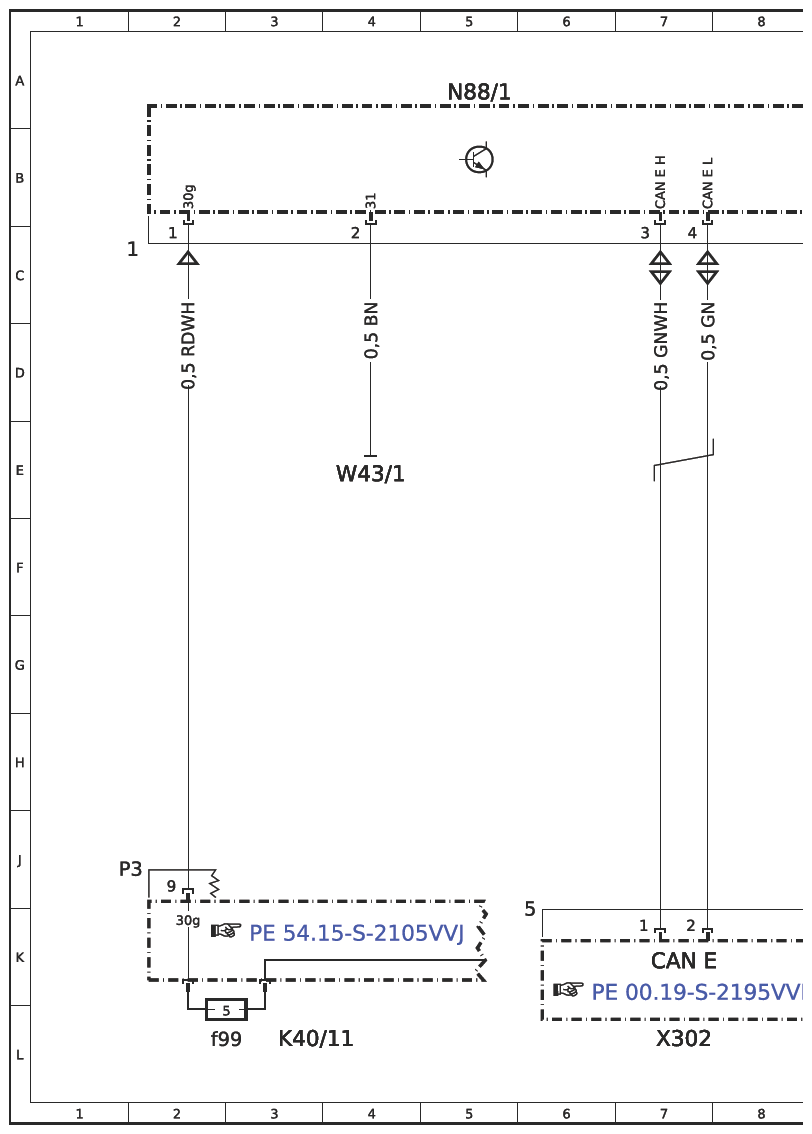

Wiring Diagram For Tire Pressure Monitor Control Unit - PE40.15-S-2101-97VVB
Model 447.6 with code RY2 (Tire pressure monitoring at FA and RA, wireless) except code M8E (Electric motor 85 kW/battery 60 kWh (usable)) except code ME0 (Electric motor 85 kW) except code XM0 (Facelift) except code XM7 (MOPF II) except code ZL3 (National version for Latin America) N88/1
Model 447.7 with code RY2 (Tire pressure monitoring at FA and RA, wireless) except code M7E (Electric motor 150 kW/battery 60 kWh (usable)) except code ME0 (Electric motor 85 kW) except code ME4 (Electric motor 145 kW) except code XM0 (Facelift) except code XM7 (MOPF II) except code ZL3 (National version for Latin America) N88/1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 15L |
| A69/1 | Left front tire pressure sensor | 10L |
| A69/2 | Right front tire pressure sensor | 11L |
| A69/3 | Right rear tire pressure sensor | 12L |
| A69/4 | Left rear tire pressure sensor | 13L |
| CAN E | Chassis CAN | 7K |
| K40/11 | Firewall fuse and relay module | 3L |
| K40/11f99 | Fuse 99 | 2L |
| N88/1 | Tire pressure monitor (RDK) control unit | 5A |
| W43/1 | Left vehicle interior firewall ground point | 4E |
| X302 | Chassis CAN (CAN E) potential distributor electrical connector | 7L |
