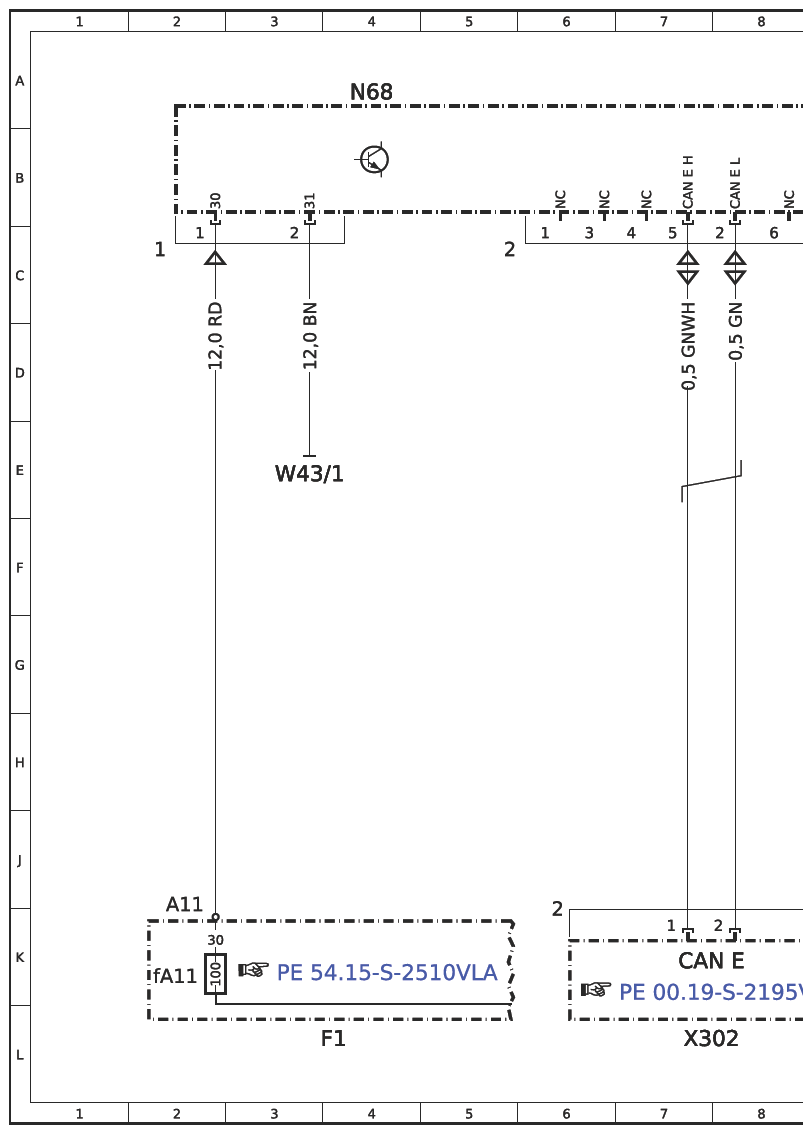

Wiring Diagram For Electric Power Steering Control Unit - PE46.35-S-2101-97VLA
Model 447.6 with code ZL3 (National version for Latin America) except code M8E (Electric motor 85 kW/battery 60 kWh (usable)) except code ME0 (Electric motor 85 kW) except code XM0 (Facelift) except code XM7 (MOPF II) N68
Model 447.7 with code ZL3 (National version for Latin America) except code M7E (Electric motor 150 kW/battery 60 kWh (usable)) except code ME0 (Electric motor 85 kW) except code ME4 (Electric motor 145 kW) except code XM0 (Facelift) except code XM7 (MOPF II) N68
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 15L |
| CAN E | Chassis CAN | 7K |
| F1 | Pre-fuse box | 4L |
| F1fA11 | Pre-fuse A11 | 2K |
| N68 | Electrical power steering (ES) control unit | 4A |
| N68 | Electrical power steering (ES) control unit | 12A |
| N68m1 | Electric power steering actuator motor | 14B |
| W43/1 | Left vehicle interior firewall ground point | 3E |
| X302 | Chassis CAN (CAN E) potential distributor electrical connector | 7L |
