Wiring Diagram For Supplemental Restraint System Control Unit - PE91.60-S-2106-97VVE
Model 447.6
with code ZU7 (National version for Canada)
except code M8E (Electric motor 85 kW/battery 60 kWh (usable))
except code ME0 (Electric motor 85 kW)
except code XM0 (Facelift)
except code XM7 (MOPF II)
except code ZL3 (National version for Latin America)
Model 447.6
with code ZU8 (National version for USA)
except code M8E (Electric motor 85 kW/battery 60 kWh (usable))
except code ME0 (Electric motor 85 kW)
except code XM0 (Facelift)
except code XM7 (MOPF II)
except code ZL3 (National version for Latin America)
Model 447.7
with code ZU7 (National version for Canada)
except code M7E (Electric motor 150 kW/battery 60 kWh (usable))
except code ME0 (Electric motor 85 kW)
except code ME4 (Electric motor 145 kW)
except code XM0 (Facelift)
except code XM7 (MOPF II)
except code ZL3 (National version for Latin America)
Model 447.7
with code ZU8 (National version for USA)
except code M7E (Electric motor 150 kW/battery 60 kWh (usable))
except code ME0 (Electric motor 85 kW)
except code ME4 (Electric motor 145 kW)
except code XM0 (Facelift)
except code XM7 (MOPF II)
except code ZL3 (National version for Latin America)
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 112L |
| B164 | Left B-pillar body acceleration sensor | 36L |
| B164/1 | Right B-pillar body acceleration sensor | 37L |
| B164/2 | Left C-pillar body acceleration sensor | 74L |
| B164/3 | Right C-pillar body acceleration sensor | 75L |
| B165 | Left sliding door pressure sensor | 80L |
| B165/1 | Right sliding door pressure sensor | 77L |

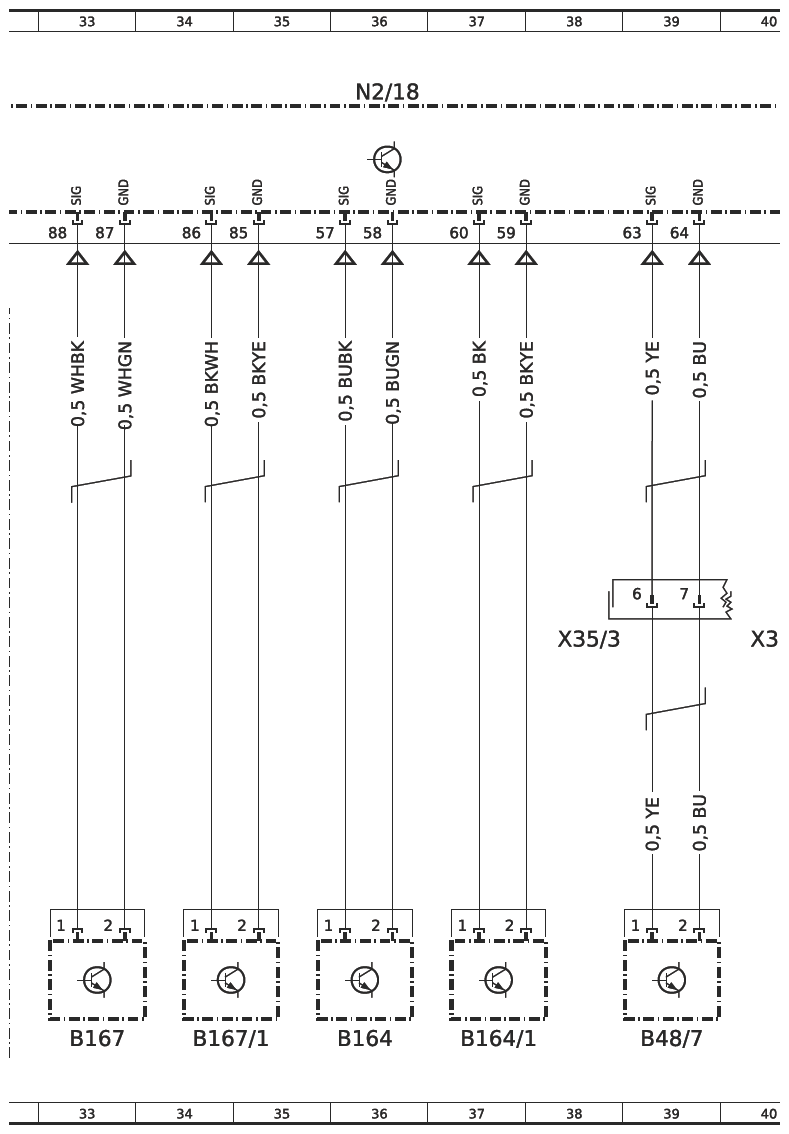

| B167 | Left frontal acceleration sensor | 33L |
| B167/1 | Right frontal acceleration sensor | 34L |
| B174 | Driver seat position detection | 44L |
| B174 | Driver seat position detection | 49L |
| B174/1 | Front passenger seat position detection | 55L |
| B174/1 | Front passenger seat position detection | 60L |
| B48/7 | Left front door pressure sensor | 39L |
| B48/8 | Right front door pressure sensor | 41L |
| CAN E | Chassis CAN | 16K |
| Code SF1 | Electrically adjustable driver seat | 48D |
| Code SF2 | Electrically adjustable front passenger seat | 59D |
| Code SK5 | Automatic child seat recognition (ACSR) in front passenger seat | 88D |

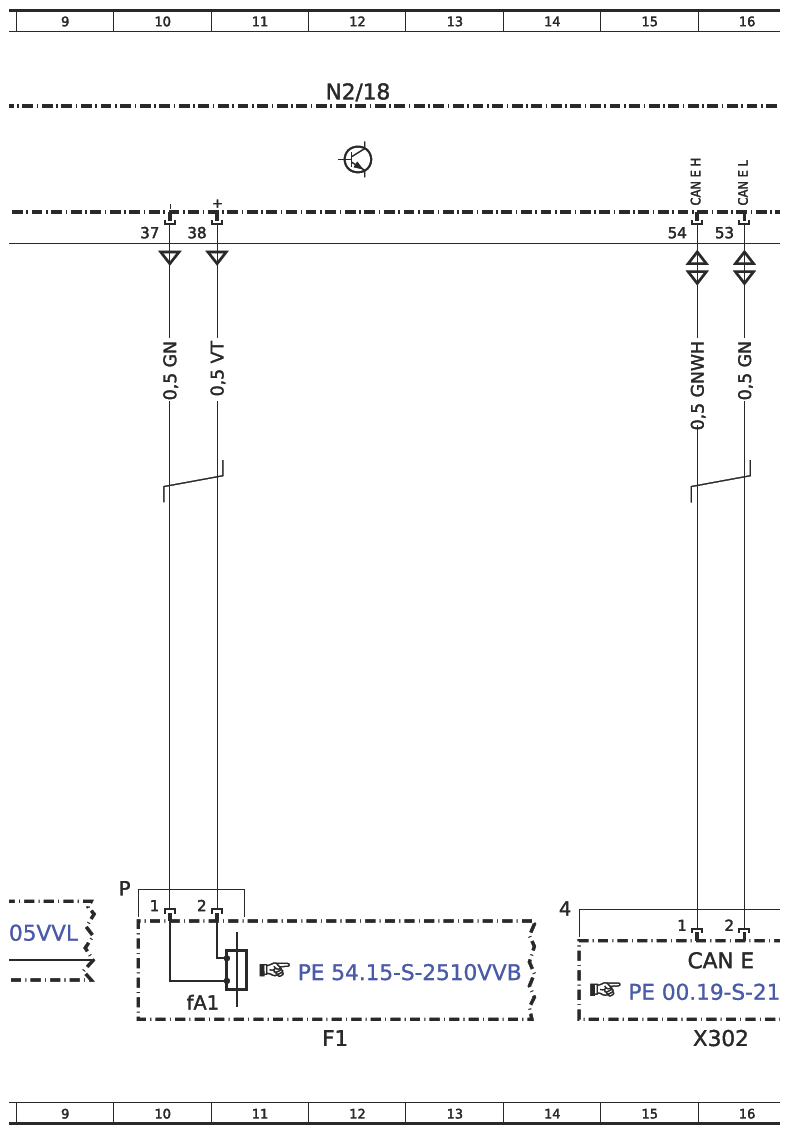

| F1 | Pre-fuse box | 12L |
| F1fA1 | Pyrofuse A1 | 10L |
| K40/11 | Firewall fuse and relay module | 3L |
| K40/11 | Firewall fuse and relay module | 7L |
| K40/11 | Firewall fuse and relay module | 83L |
| K40/11f38 | Fuse 38 | 3L |
| K40/11f68 | Fuse 68 | 7L |
| K40/11f69 | Fuse 69 | 82L |

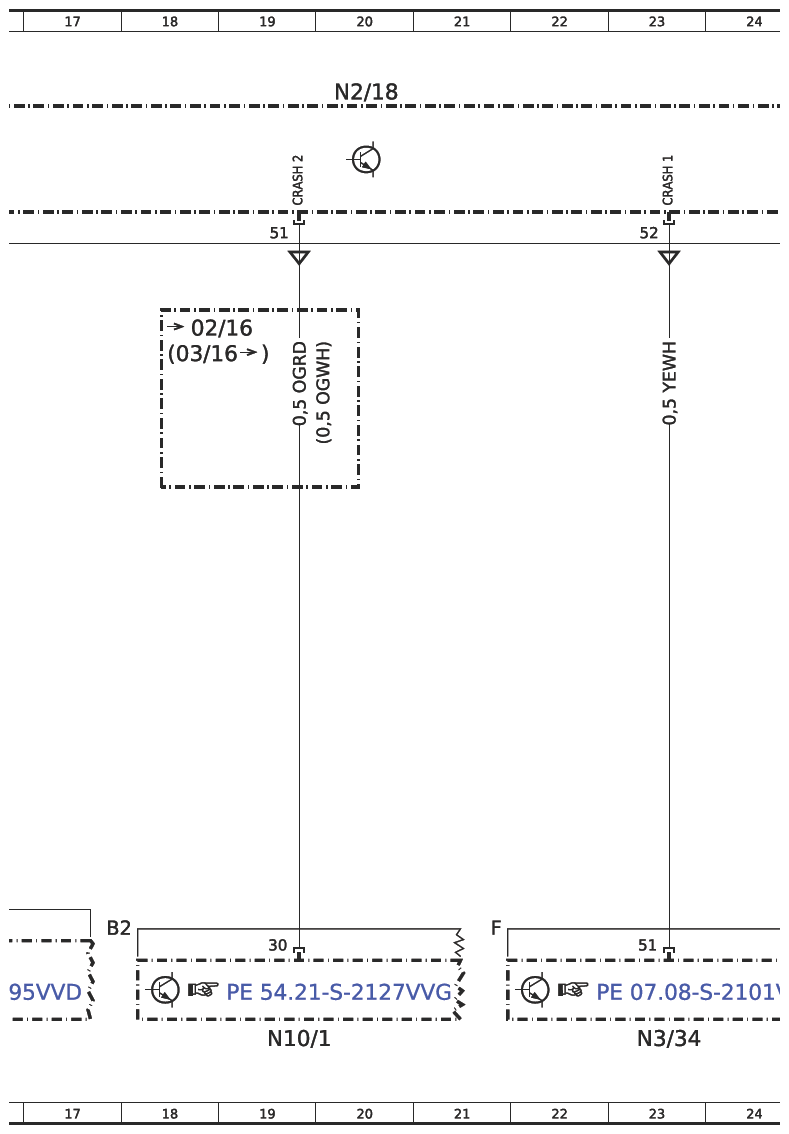

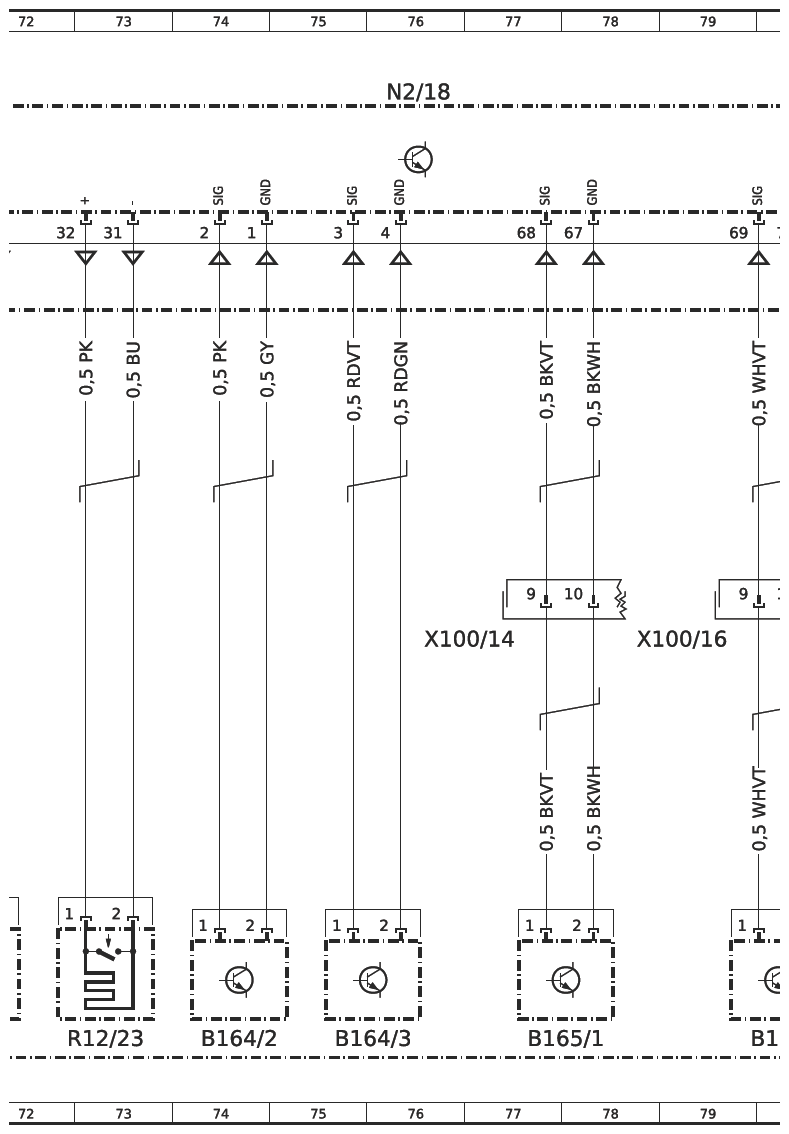

| N10/1 | Signal acquisition and actuation module (SAM) control unit | 19L |

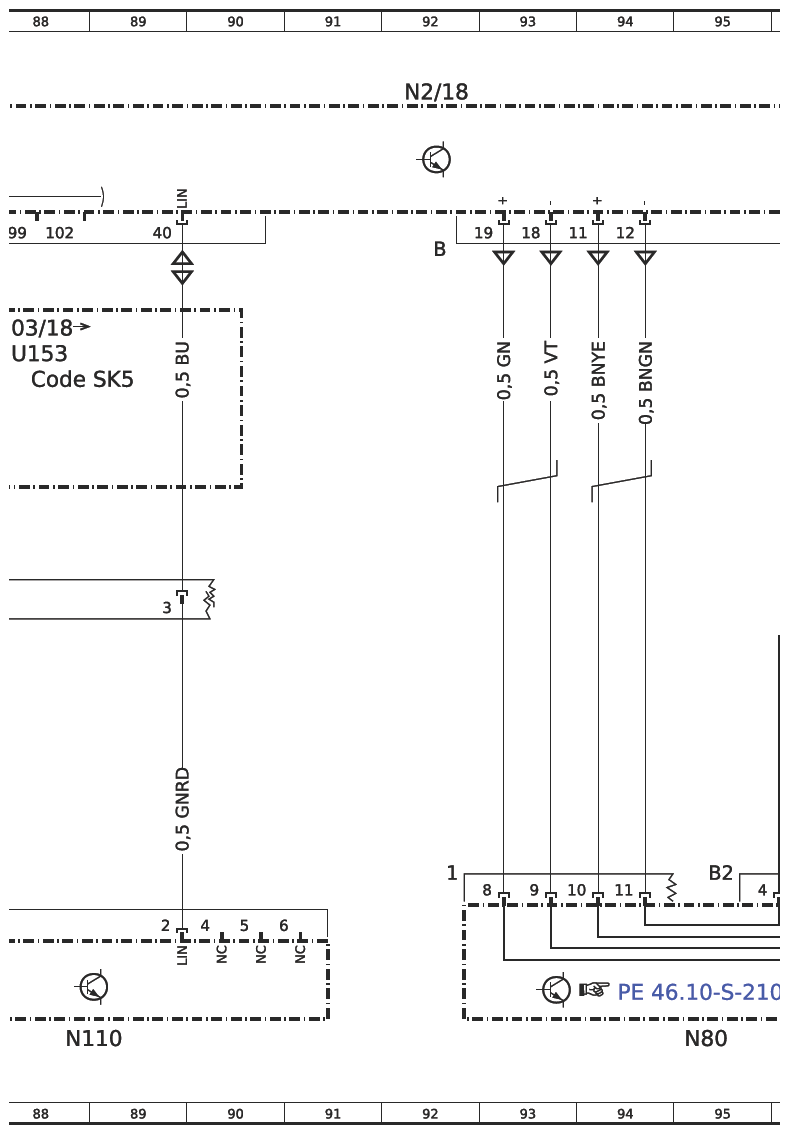

| N110 | Weight Sensing System (WSS) control unit | 88L |
| N2/18 | Supplemental restraint system (SRS) control unit | 4A |
| N2/18 | Supplemental restraint system (SRS) control unit | 12A |
| N2/18 | Supplemental restraint system (SRS) control unit | 20A |
| N2/18 | Supplemental restraint system (SRS) control unit | 28A |
| N2/18 | Supplemental restraint system (SRS) control unit | 36A |
| N2/18 | Supplemental restraint system (SRS) control unit | 44A |
| N2/18 | Supplemental restraint system (SRS) control unit | 52A |
| N2/18 | Supplemental restraint system (SRS) control unit | 68A |
| N2/18 | Supplemental restraint system (SRS) control unit | 76A |
| N2/18 | Supplemental restraint system (SRS) control unit | 84A |
| N2/18 | Supplemental restraint system (SRS) control unit | 92A |
| N2/18 | Supplemental restraint system (SRS) control unit | 100A |
| N2/18 | Supplemental restraint system (SRS) control unit | 60A |
| N2/18 | Supplemental restraint system (SRS) control unit | 108A |
| N26/5 | Electric steering lock control unit | 107L |
| N3/34 | ME-SFI [ME] control unit | 23L |
| N80 | Steering column tube module (MRM) control unit | 95L |

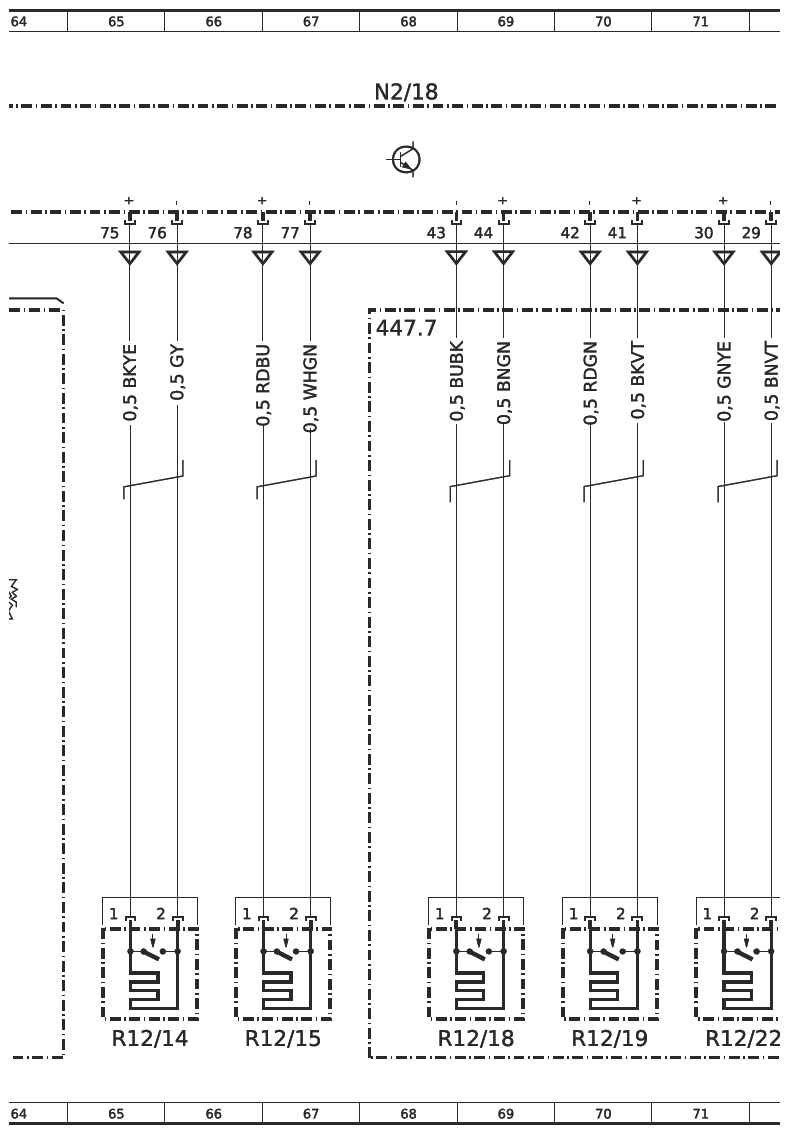

| R12/14 | Left front window airbag squib | 65L |
| R12/15 | Right front window airbag squib | 67L |
| R12/18 | Left center window airbag squib | 69L |
| R12/19 | Right center window airbag squib | 70L |
| R12/22 | Left rear window airbag squib | 71L |
| R12/23 | Right rear window airbag squib | 73L |
| R12/30 | Driver thorax-pelvis side airbag squib | 45L |
| R12/30 | Driver thorax-pelvis side airbag squib | 50L |

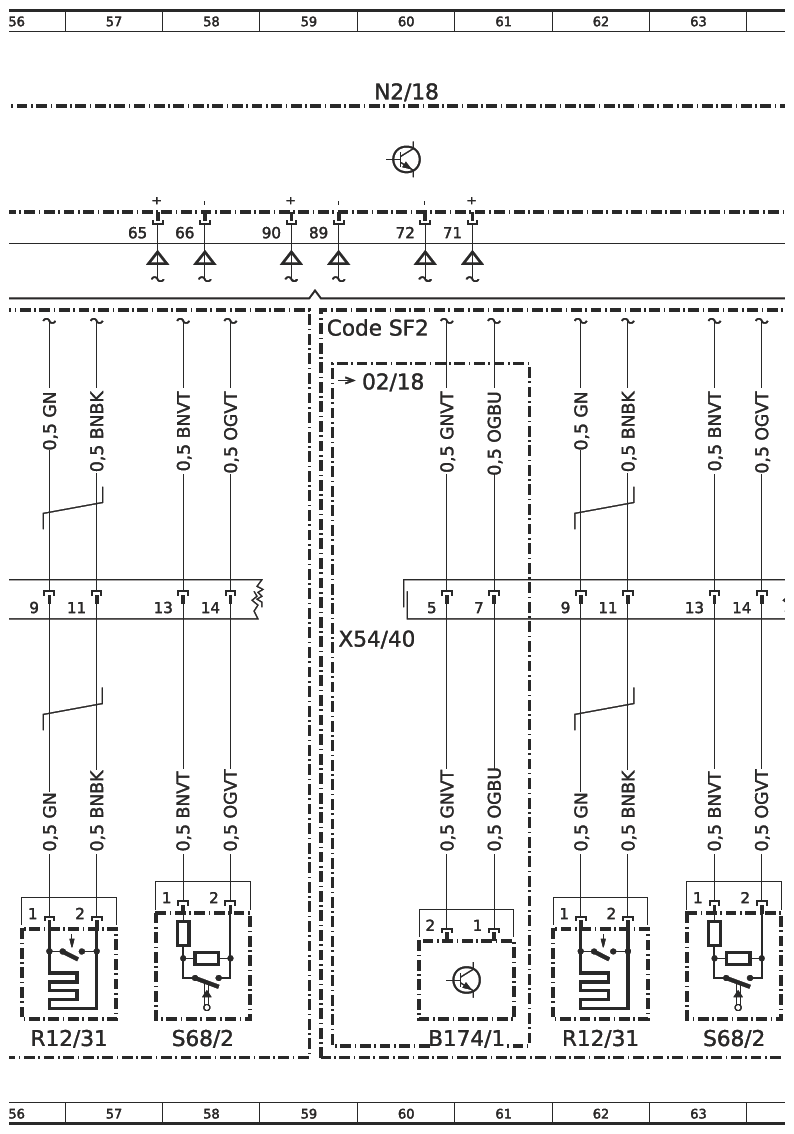

| R12/31 | Front passenger thorax-pelvis side airbag squib | 56L |
| R12/31 | Front passenger thorax-pelvis side airbag squib | 62L |

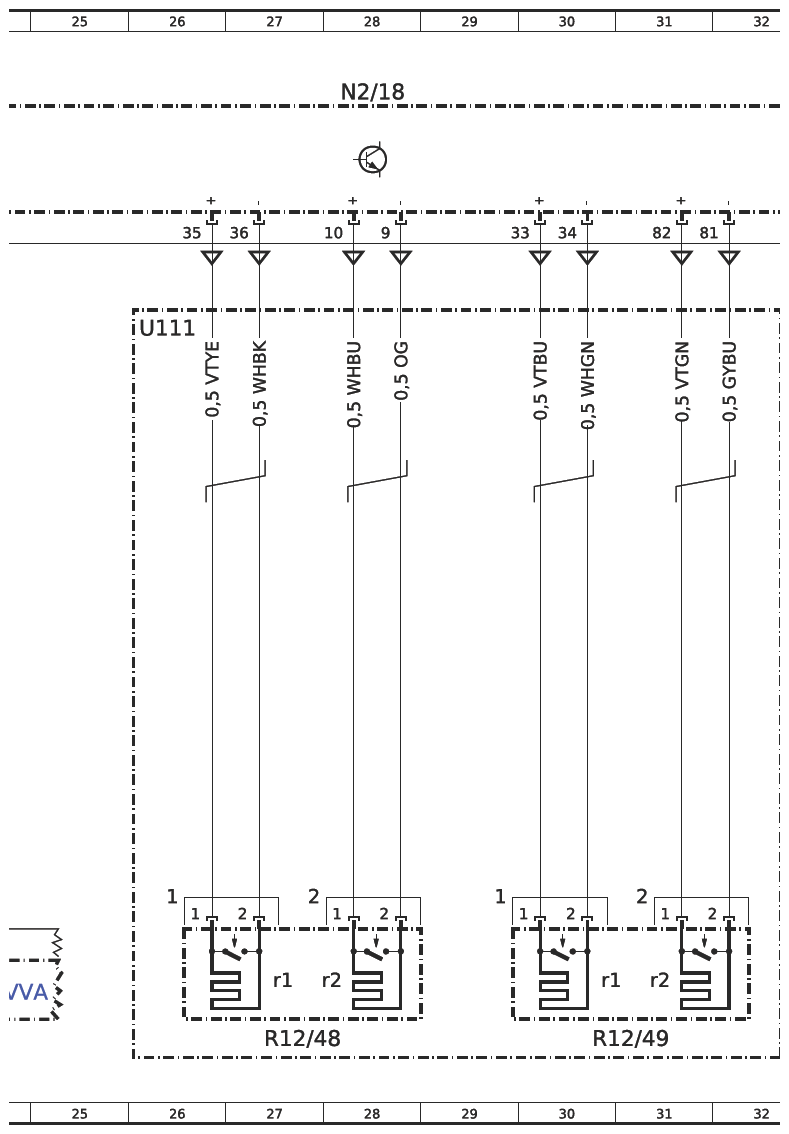

| R12/48 | Squib of driver-side emergency tensioning retractor with belt force limiter | 27L |
| R12/48r1 | Squib 1 for driver-side emergency tensioning retractor with belt force limiter | 27K |
| R12/48r2 | Squib 2 for driver-side emergency tensioning retractor with belt force limiter | 28K |
| R12/49 | Squib of passenger-side emergency tensioning retractor with belt force limiter | 30L |
| R12/49r1 | Squib 1 for passenger-side emergency tensioning retractor with belt force limiter | 30K |
| R12/49r2 | Squib 2 for passenger-side emergency tensioning retractor with belt force limiter | 31K |

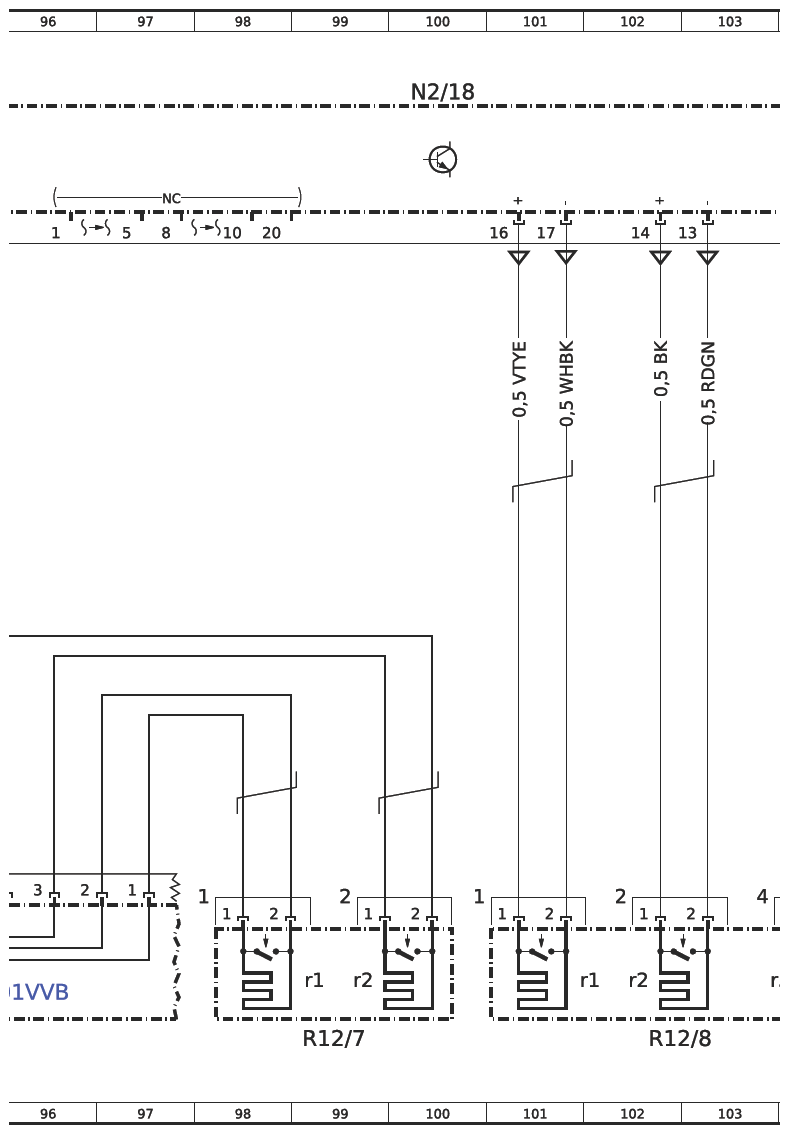

| R12/7 | Driver airbag squib | 99L |
| R12/7r1 | Driver airbag ignition squib 1 | 99K |
| R12/7r2 | Driver airbag ignition squib 2 | 99K |
| R12/8 | Front passenger airbag squib | 102L |
| R12/8r1 | Front passenger airbag squib 1 | 101K |
| R12/8r2 | Front passenger airbag squib 2 | 102K |
| R12/8r3 | Front passenger airbag bleed valve squib | 103K |

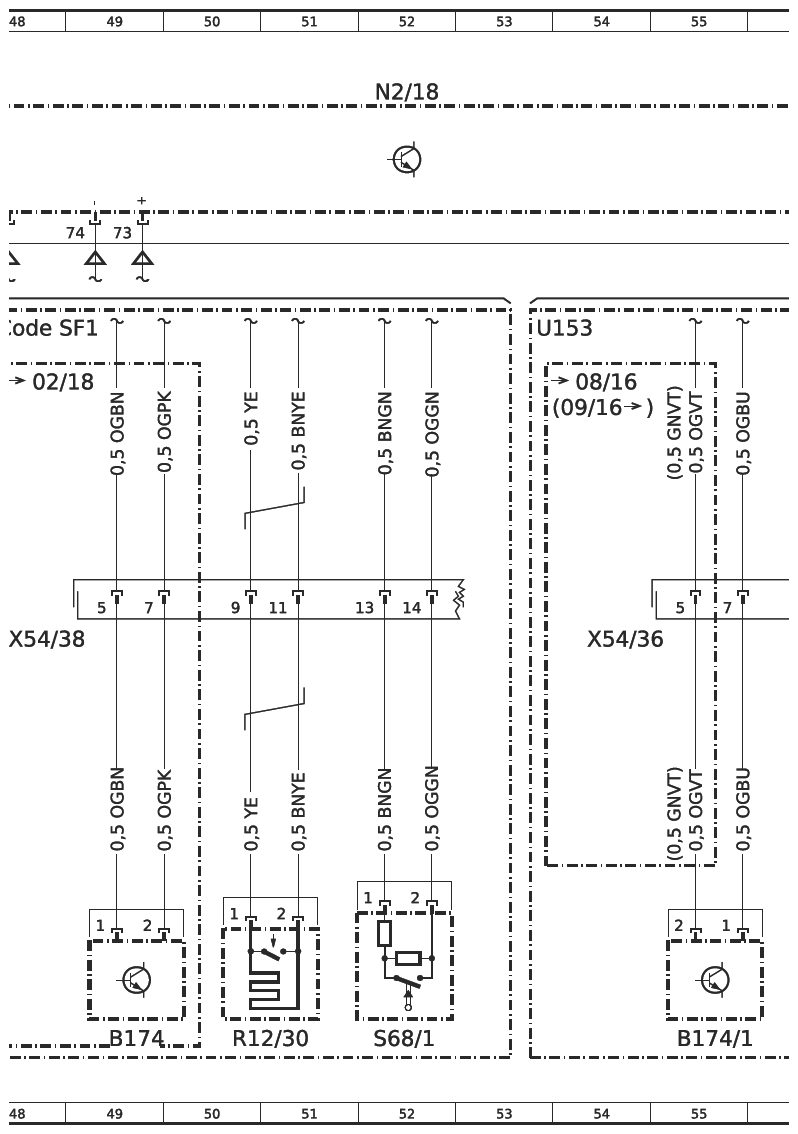

| S68/1 | Driver seat belt buckle restraint system switch | 46L |
| S68/1 | Driver seat belt buckle restraint system switch | 52L |
| S68/2 | Front passenger seat belt buckle restraint system switch | 58L |
| S68/2 | Front passenger seat belt buckle restraint system switch | 63L |

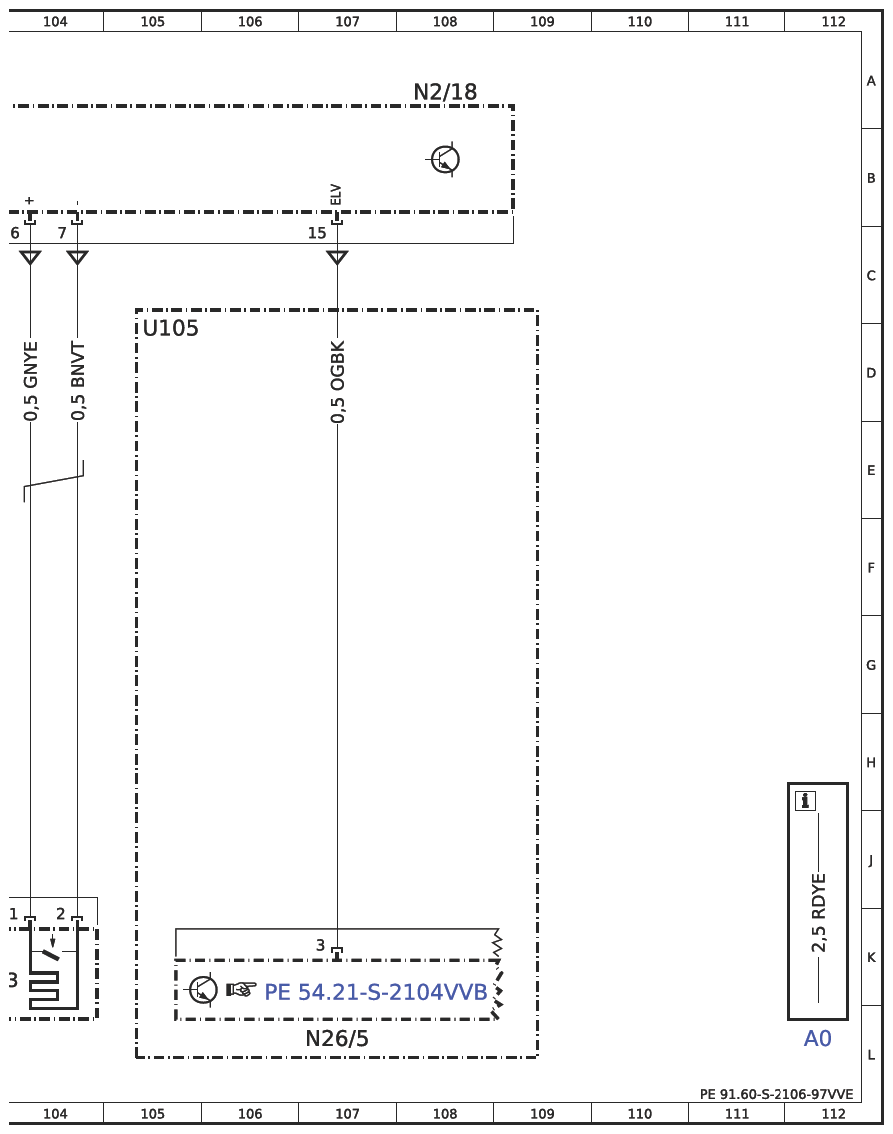

| U105 | Valid without code G42 7G-TRONIC automatic transmission | 105D |
| U111 | Valid without code JP1 PRE-SAFE® | 26D |
| U151 | Valid without code SF1 Electrically adjustable driver seat | 42D |
| U153 | Valid without code SF2 Electrically adjustable front passenger seat | 53D |
| U153 | Valid without code SF2 Electrically adjustable front passenger seat | 88D |

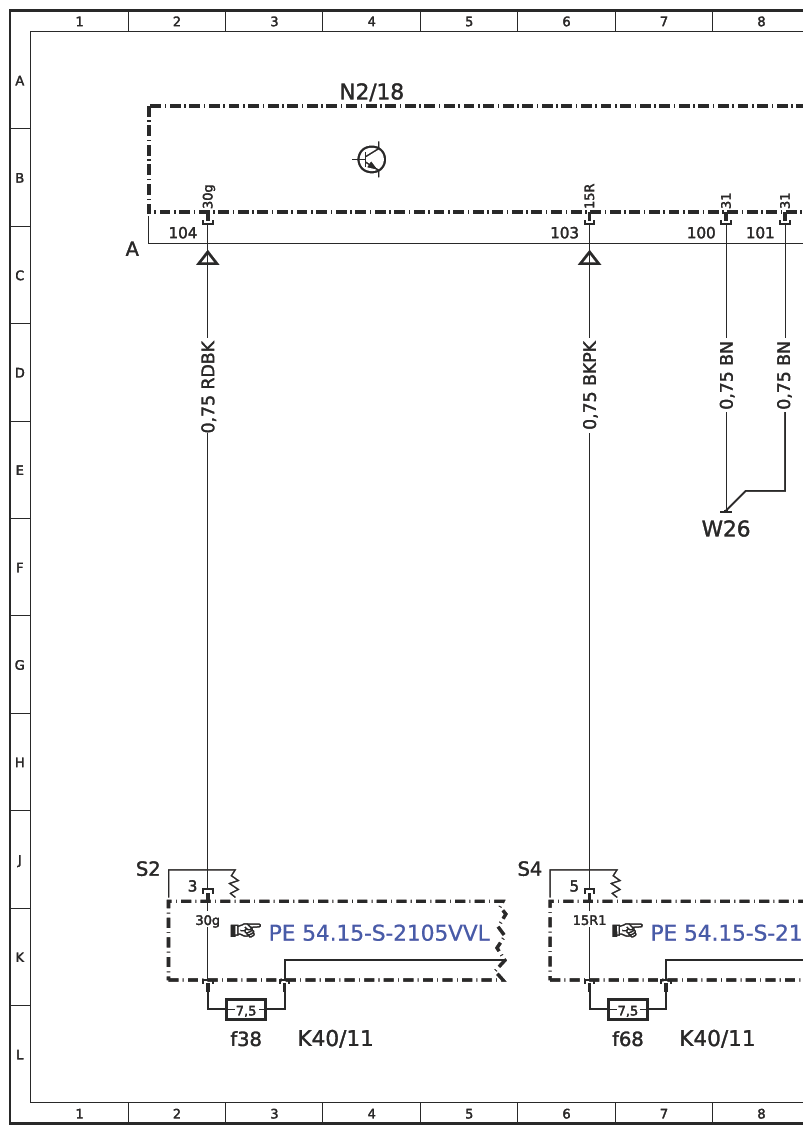

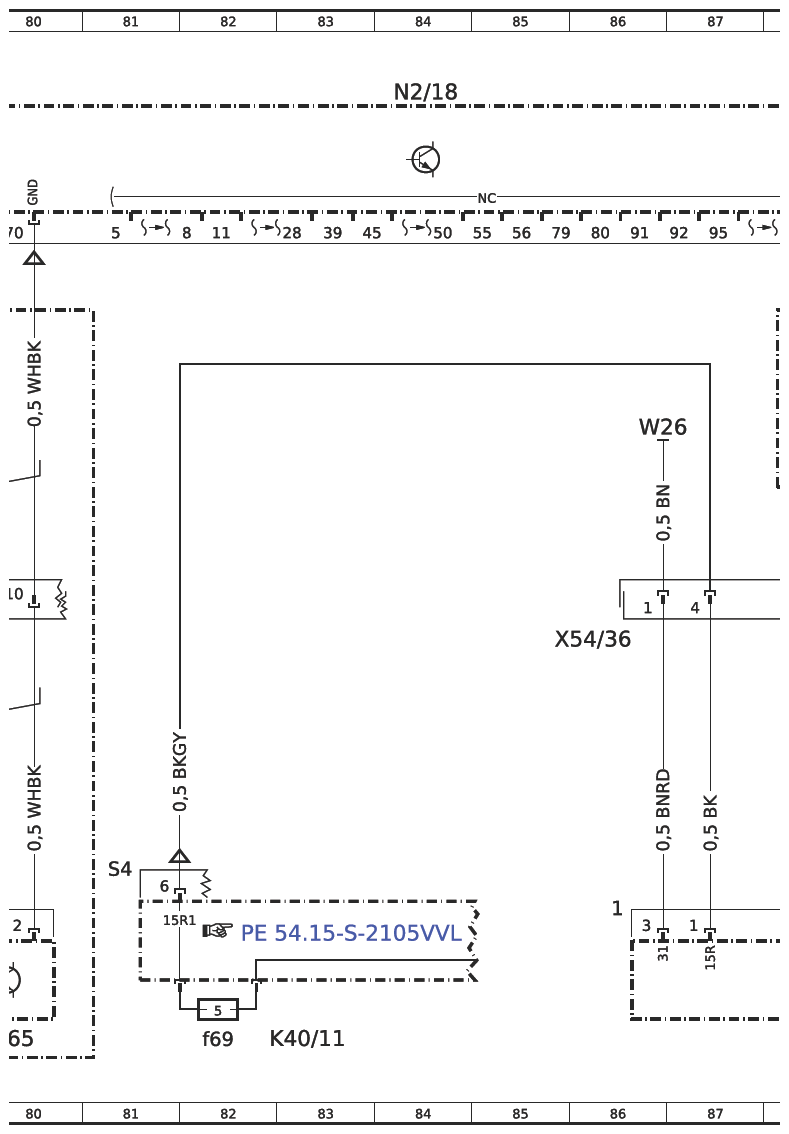

| W26 | Supplemental restraint system (SRS) control unit ground point | 8F |
| W26 | Supplemental restraint system (SRS) control unit ground point | 86E |
| X100/14 | Right sliding door electrical connector 2 | 77G |
| X100/16 | Left sliding door electrical connector 2 | 79G |
| X302 | Chassis CAN (CAN E) potential distributor electrical connector | 16L |
| X35/3 | Left front electrical connector 2 | 38G |
| X35/4 | Right front electrical connector 2 | 40G |

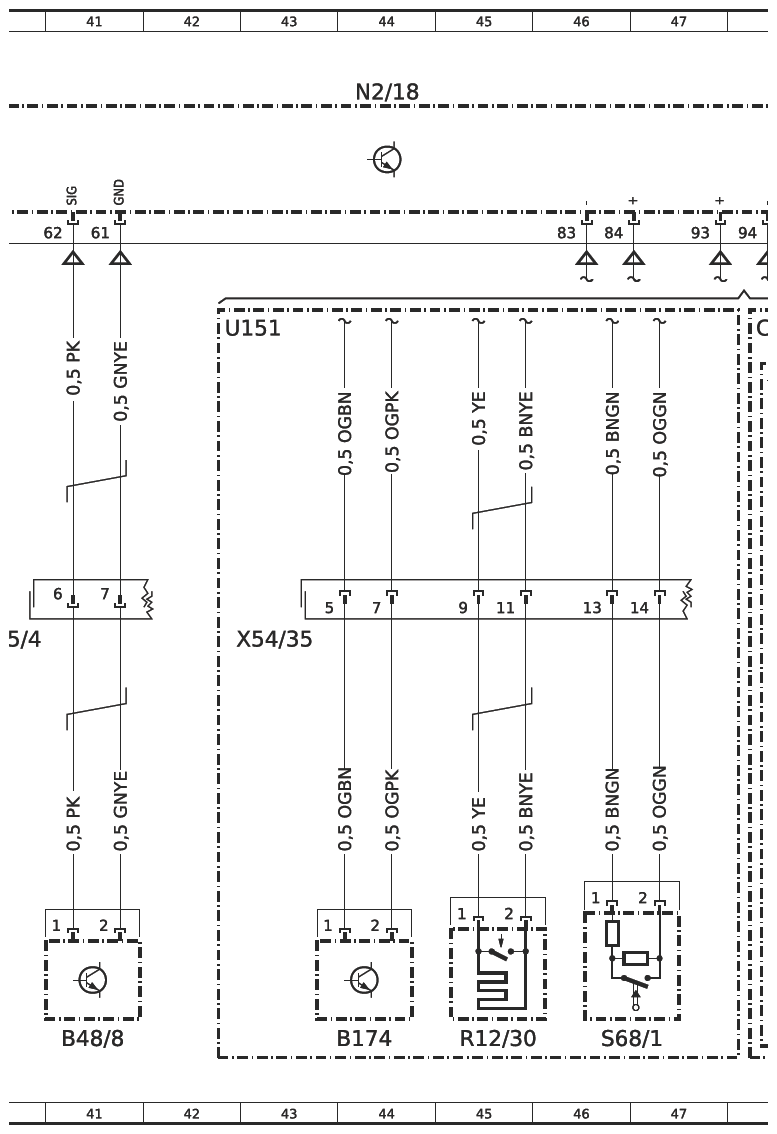

| X54/35 | Driver seat interface/main wiring harness electrical connector | 43G |
| X54/36 | Front passenger seat interface/main wiring harness electrical connector | 86G |
| X54/36 | Front passenger seat interface/main wiring harness electrical connector | 54G |
| X54/38 | Driver/main wiring harness seat interface electrical connector Electric | 48G |
| X54/40 | Front passenger/main wiring harness seat interface electrical connector Electric | 60G |
