Wiring Diagram For Supplemental Restraint System Control Unit - PE91.60-S-2106-97VLA
Model 447.6
with code ZL3 (National version for Latin America)
except code M8E (Electric motor 85 kW/battery 60 kWh (usable))
except code ME0 (Electric motor 85 kW)
except code XM0 (Facelift)
except code XM7 (MOPF II)
N2/18
Model 447.7
with code ZL3 (National version for Latin America)
except code M7E (Electric motor 150 kW/battery 60 kWh (usable))
except code ME0 (Electric motor 85 kW)
except code ME4 (Electric motor 145 kW)
except code XM0 (Facelift)
except code XM7 (MOPF II)
N2/18
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 64L |
| CAN E | Chassis CAN | 16K |
| Code S23 | Two-seater front passenger bench seat | 33D |
| Code SA6 | Front passenger airbag | 52D |
| Code SA6 | Front passenger airbag | 27F |

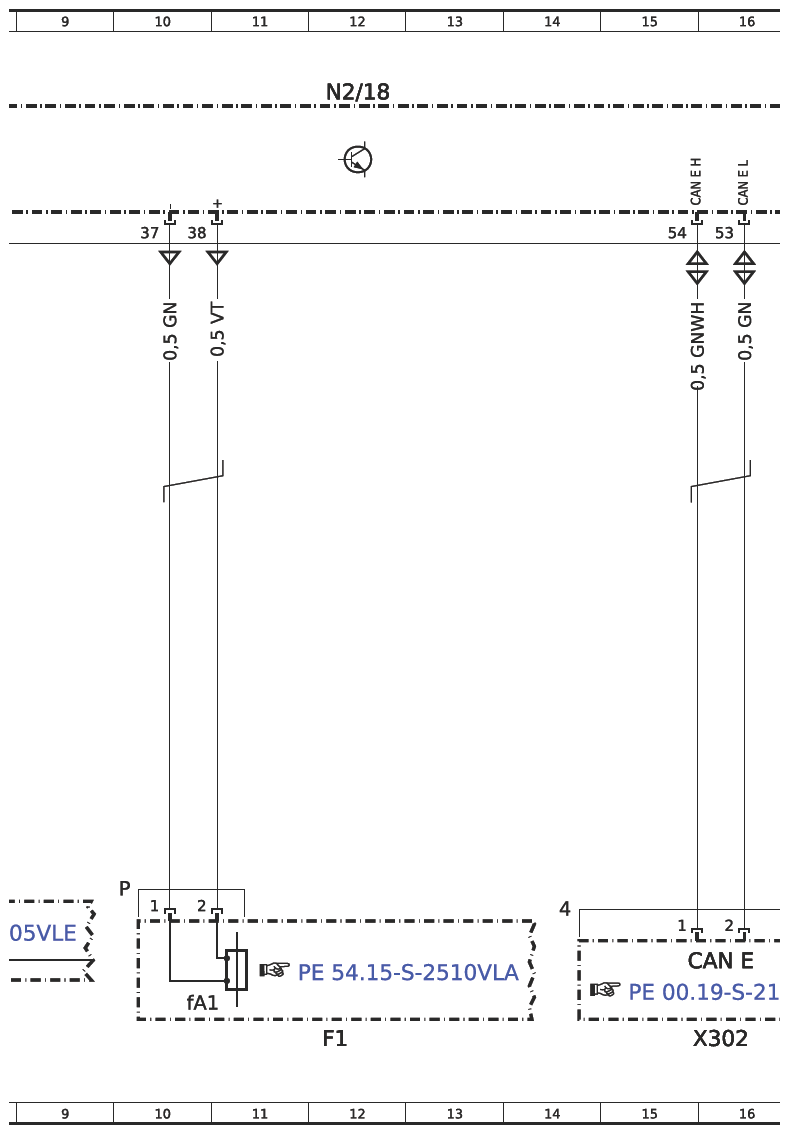

| F1 | Pre-fuse box | 12L |
| F1fA1 | Pyrofuse A1 | 10L |

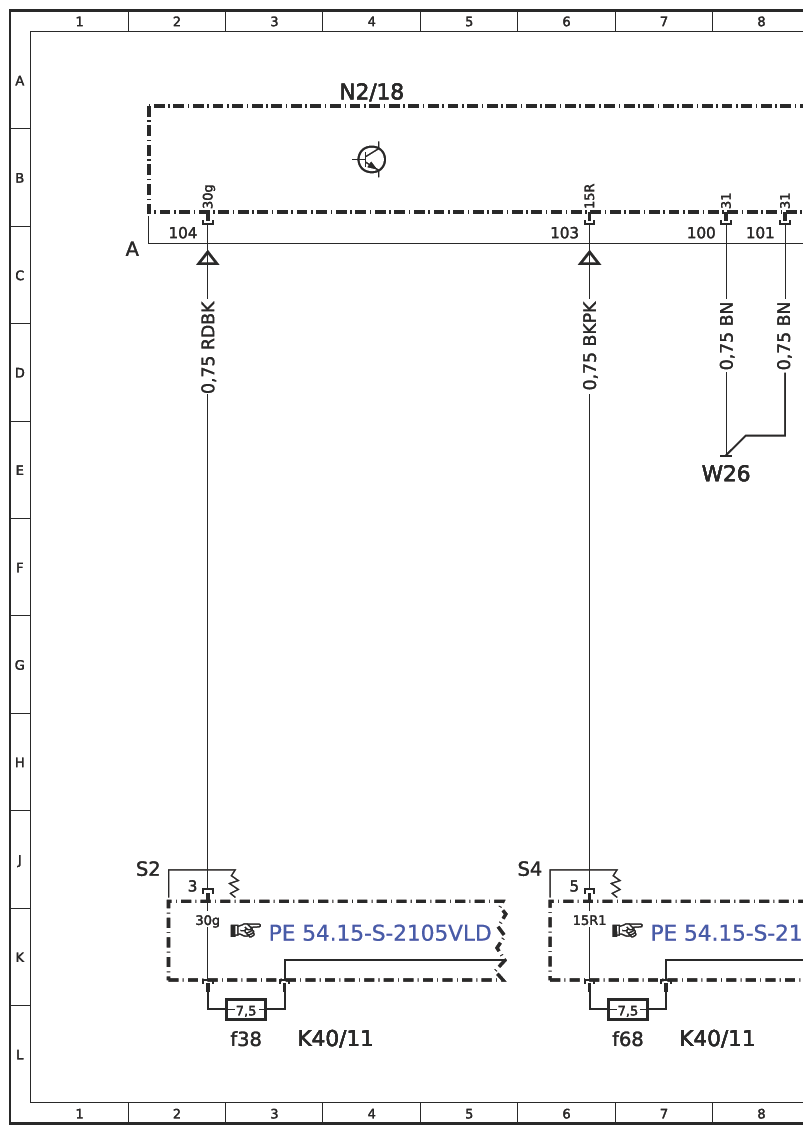

| K40/11 | Firewall fuse and relay module | 3L |
| K40/11 | Firewall fuse and relay module | 7L |
| K40/11f38 | Fuse 38 | 3L |
| K40/11f68 | Fuse 68 | 7L |

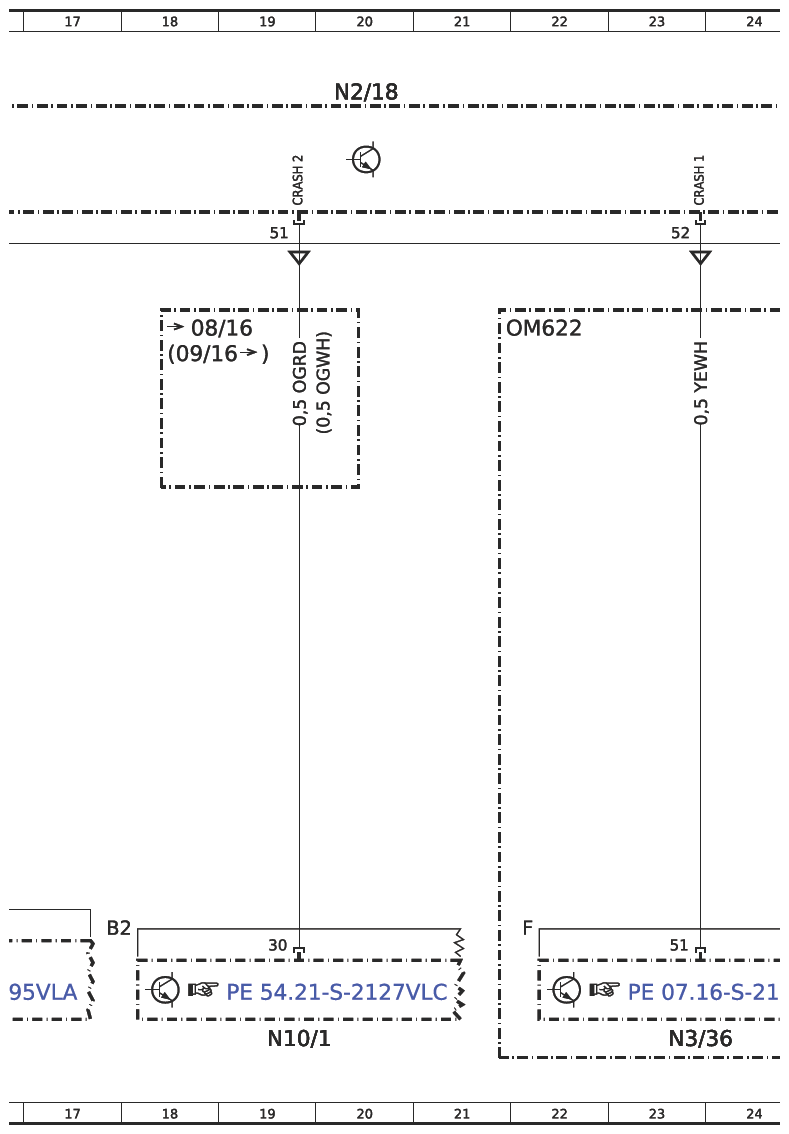

| N10/1 | Signal acquisition and actuation module (SAM) control unit | 19L |
| N2/18 | Supplemental restraint system (SRS) control unit | 4A |
| N2/18 | Supplemental restraint system (SRS) control unit | 12A |
| N2/18 | Supplemental restraint system (SRS) control unit | 20A |
| N2/18 | Supplemental restraint system (SRS) control unit | 28A |
| N2/18 | Supplemental restraint system (SRS) control unit | 36A |
| N2/18 | Supplemental restraint system (SRS) control unit | 44A |
| N2/18 | Supplemental restraint system (SRS) control unit | 52A |
| N2/18 | Supplemental restraint system (SRS) control unit | 60A |

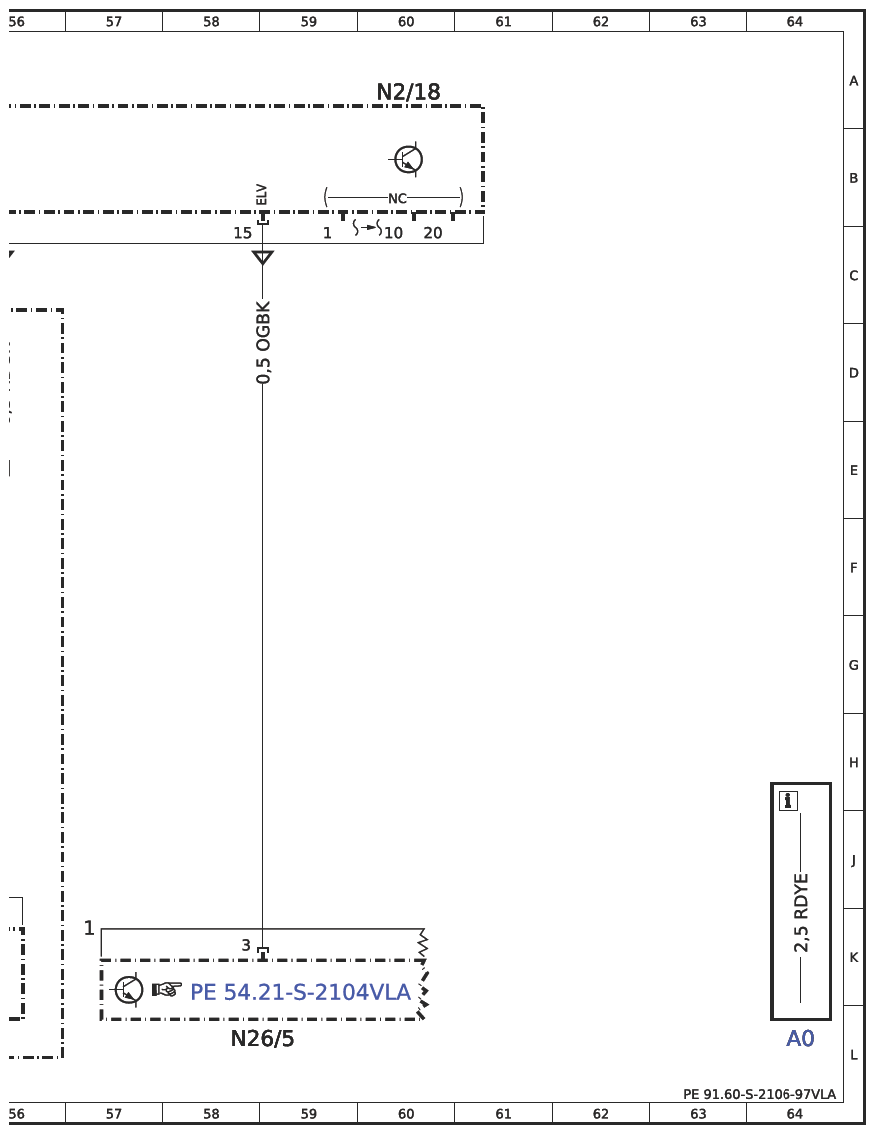

| N26/5 | Electric steering lock control unit | 58L |
| N3/36 | CDI control unit | 23L |

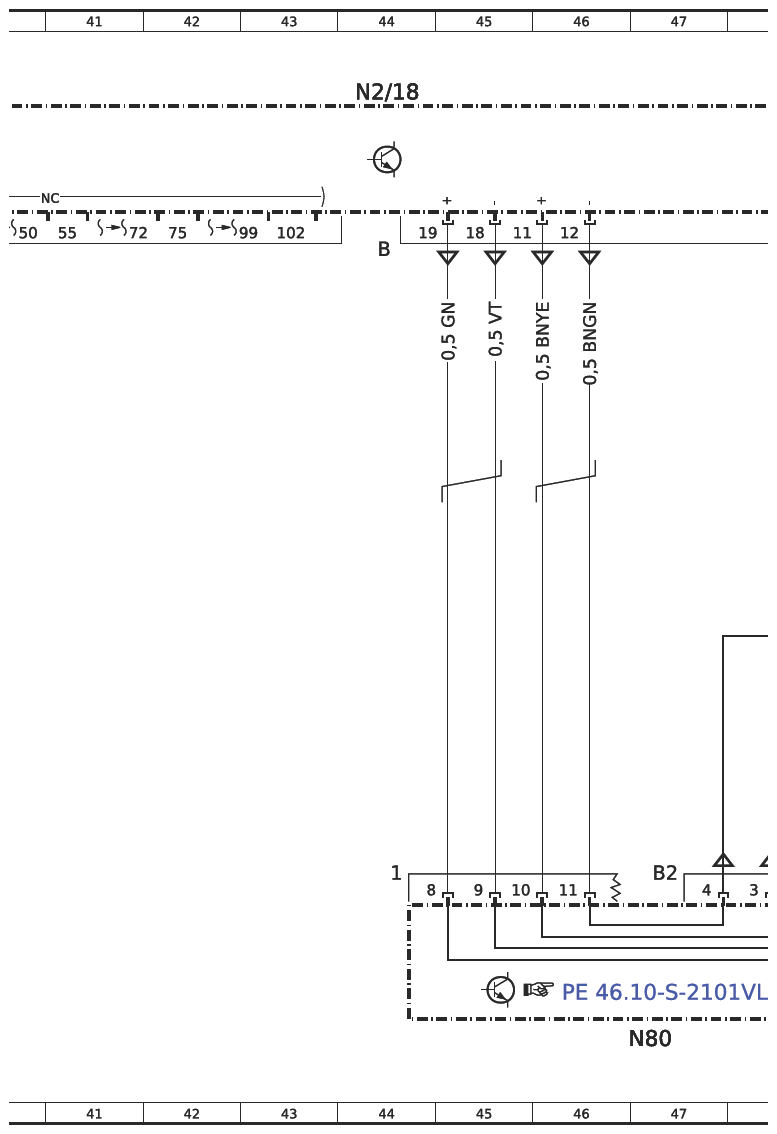

| N80 | Steering column tube module (MRM) control unit | 47L |

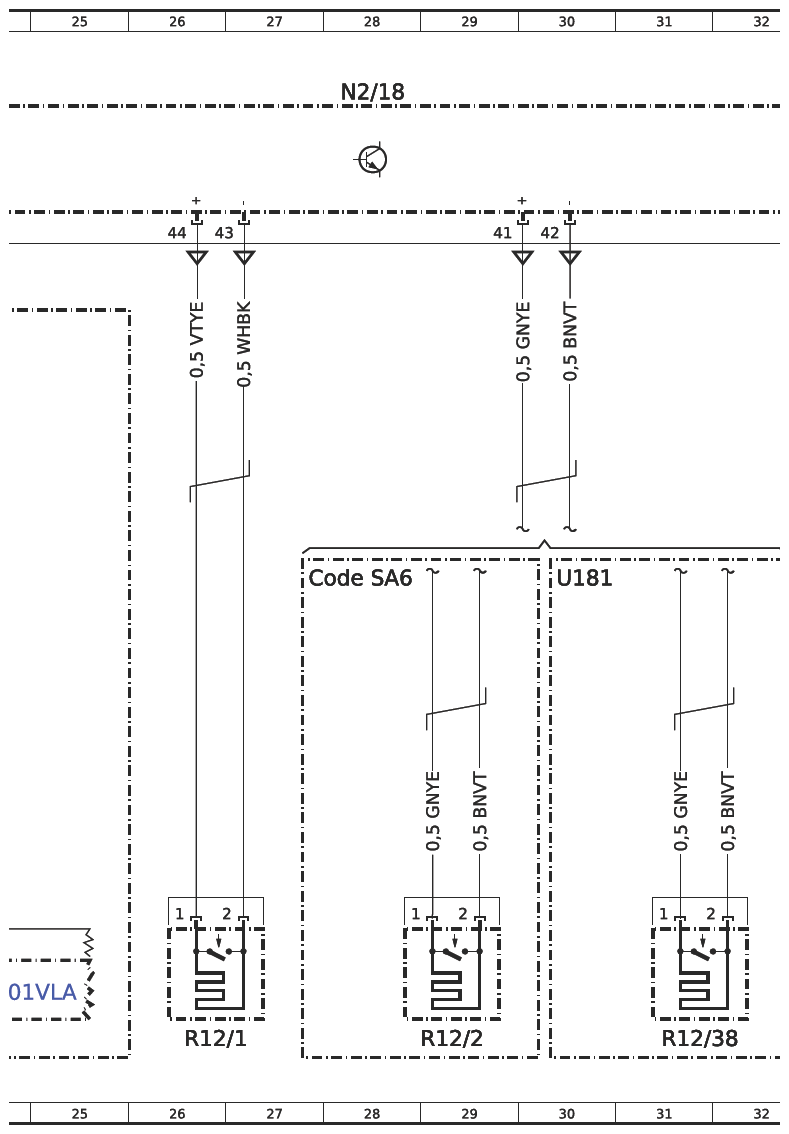

| R12/1 | Driver ETR [GUS] squib | 26L |
| R12/2 | Front passenger ETR [GUS] squib | 29L |

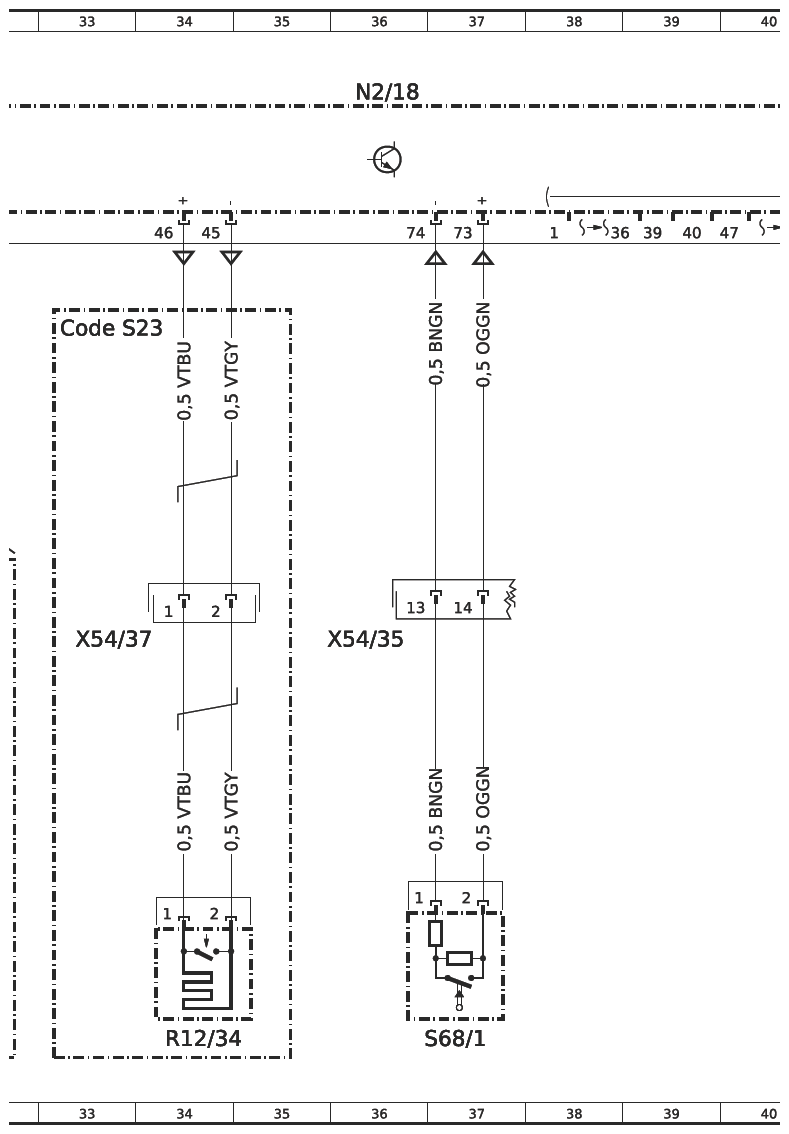

| R12/34 | Center front passenger emergency tensioning retractor squib | 34L |
| R12/38 | Squib of front passenger emergency tensioning retractor without airbag | 31L |

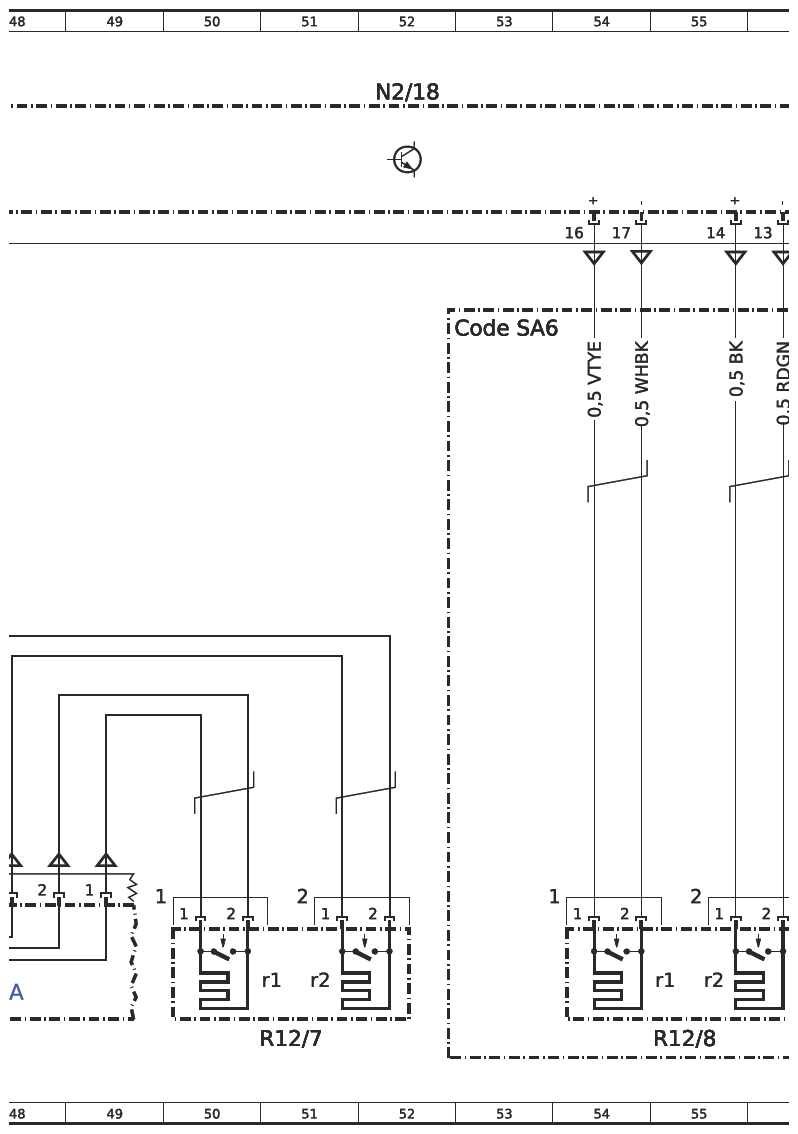

| R12/7 | Driver airbag squib | 51L |
| R12/7r1 | Driver airbag ignition squib 1 | 51K |
| R12/7r2 | Driver airbag ignition squib 2 | 51K |
| R12/8 | Front passenger airbag squib | 55L |
| R12/8r1 | Front passenger airbag squib 1 | 55K |
| R12/8r2 | Front passenger airbag squib 2 | 55K |
| S68/1 | Driver seat belt buckle restraint system switch | 37L |
| U181 | Valid without code SA6 Front passenger airbag | 30F |
| W26 | Supplemental restraint system (SRS) control unit ground point | 8E |
| X302 | Chassis CAN (CAN E) potential distributor electrical connector | 16L |
| X54/35 | Driver seat interface/main wiring harness electrical connector | 36G |
| X54/37 | Bench seat interface/main wiring harness electrical connector | 33G |
