Remove/Install 2nd Row Passenger Bench Seat - AR91.21-S-4420E
Model 447.7
with code ZH6 (Marco Polo ACTIVITY)
Model 447.8
with code V9B (FUN 2 package: Sleeper)
Model 447.8
with code ZK7 (Equipment line MARCO POLO)

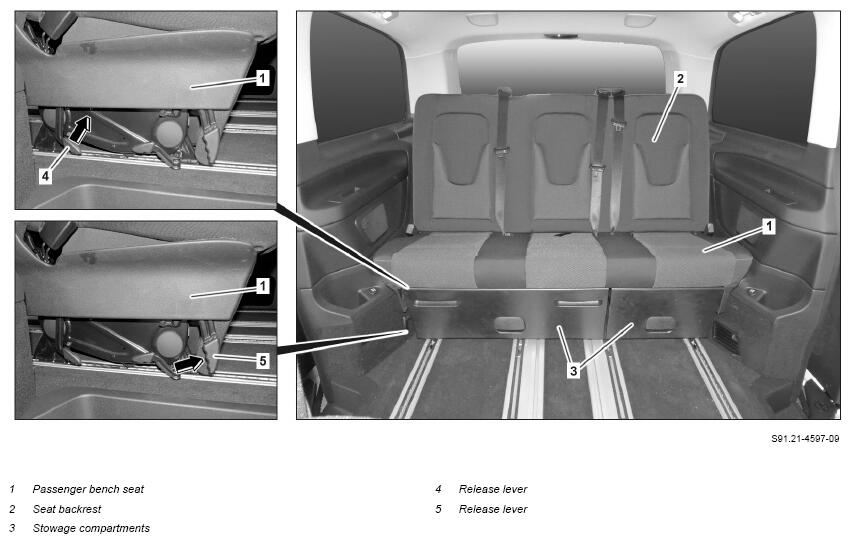

Shown on model 447.8 with code V9B (FUN 2 package: Sleeping)
Shown on model 447.8 with code V9B (FUN 2 package: Sleeping)
| Notice | Notes on carrying out repair work in the vehicle interior | AH68.00-D-0001-01KOS | |
| Remove | |||
| 1 | Remove stowage compartments (3) under passenger bench seat (1) | AR91.21-S-4900E | |
| 2 | Remove front seat lining from passenger bench seat (1) | Model 447.8 with code ZK7 (Equipment line MARCO POLO) |
AR91.21-S-5731E |
| 3.1 | Operate release lever (4) and fold up backrest (2) of passenger bench seat (1) into vertical position | Model 447.7 with code ZH6 (Marco Polo ACTIVITY) Model 447.8 with code V9B (FUN 2 package: Sleeper) |
|
| 3.2 | Fold up backrest (2) of passenger bench seat (1) into vertical position with help of switch on the passenger bench seat (1) | Model 447.8 with code ZK7 (Equipment line MARCO POLO) |
|
| 4 | Disconnect electrical connector of passenger bench seat (1) from kitchenette | Model 447.8 with code ZK7 (Equipment line MARCO POLO) |
|
| 5 | Operate release lever (5) and move passenger bench seat (1) forwards | ||
| 6 | Operate release lever (6), fold passenger bench seat (1) forward and hold | ||
| 7 | Operate release lever (7), lift passenger bench seat (1) and remove from vehicle interior | Do not put down passenger bench seat (1) on guide rails. Otherwise they may be damaged. |
|
| Install | |||
| 8 | Insert passenger bench seat (1) into sliders of guide rails, fold back and engage audibly | Release levers (6, 7) will lock independently after folding. |
|
| 9 | Operate release lever (5) and move passenger bench seat (1) to original position | ||
| 10 | Connect electrical connector of passenger bench seat (1) on kitchenette | Model 447.8 with code ZK7 (Equipment line MARCO POLO) |
|
| 11.1 | Operate release lever (4) and adjust backrest (2) to initial position | Model 447.7 with code ZH6 (Marco Polo ACTIVITY) |
|
| 11.2 | Adjust backrest (2) to initial position using the switch at passenger bench seat (1) | Model 447.8 with code V9B (FUN 2 package: Sleeper) Model 447.8 with code ZK7 (Equipment line MARCO POLO) |
|
| 12 | Install front seat lining of passenger bench seat (1) | Model 447.8 with code ZK7 (Equipment line MARCO POLO) |
AR91.21-S-5731E |
| 13 | Install stowage compartments (3) under passenger bench seat (1) | AR91.21-S-4900E |
