Wiring Diagram Heater - PE83.20-S-2000-97VLA
Model 447.6 with code ZL3 (National version for Latin America) except code HH9 (Air conditioner, automatic heater control) except code M8E (Electric motor 85 kW/battery 60 kWh (usable)) except code ME0 (Electric motor 85 kW) except code XM0 (Facelift) except code XM7 (MOPF II) S98
Model 447.7 with code ZL3 (National version for Latin America) except code HH9 (Air conditioner, automatic heater control) except code M7E (Electric motor 150 kW/battery 60 kWh (usable)) except code ME0 (Electric motor 85 kW) except code ME4 (Electric motor 145 kW) except code XM0 (Facelift) except code XM7 (MOPF II) S98
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 40L |

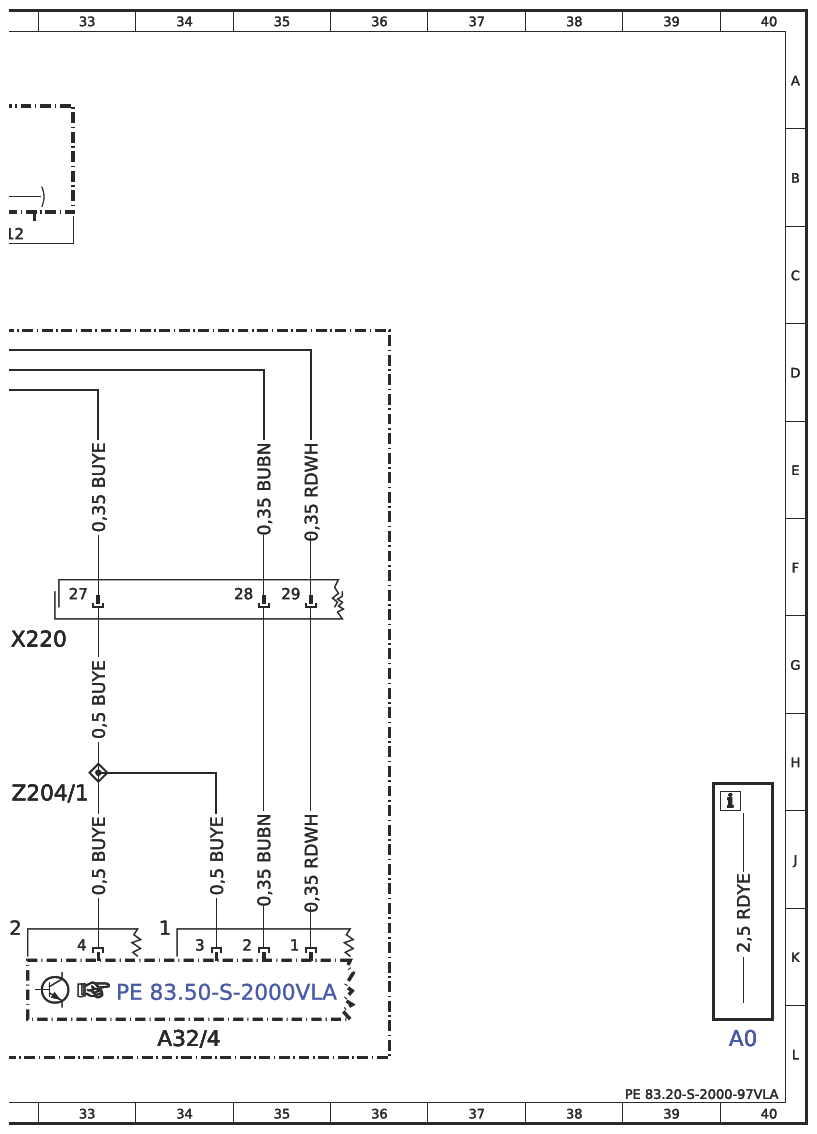

| A32/4 | Rear heater/air conditioner air recirculation unit | 34L |
| CAN B | Interior CAN | 7K |
| Code HZ7 | Semi-automatically controlled air conditioning, TEMPMATIC at rear | 29D |
| Code W78 | Window in liftgate/hinged rear door with wash/wipe system | 16D |
| K40/11 | Firewall fuse and relay module | 13L |
| K40/11 | Firewall fuse and relay module | 3L |
| K40/11 | Firewall fuse and relay module | 17L |
| K40/11f31 | Fuse 31 | 3L |
| K40/11f54 | Fuse 54 | 12L |

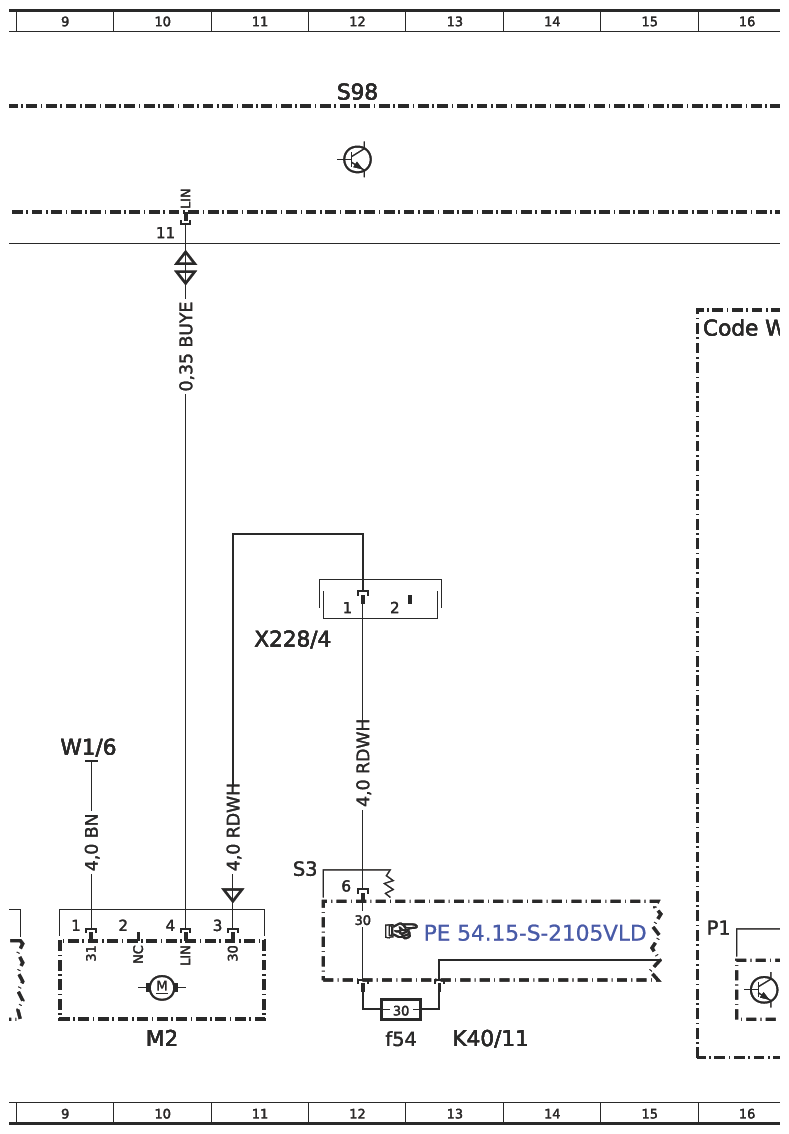

| M2 | Blower motor | 10L |

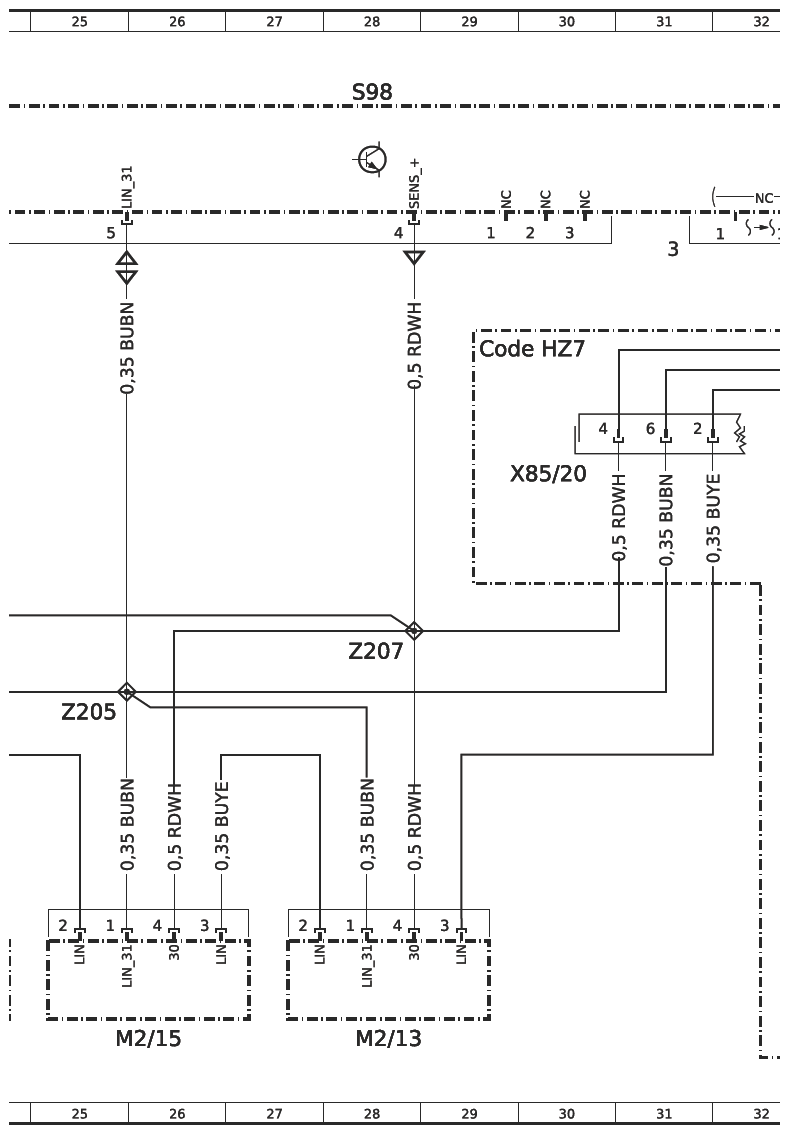

| M2/13 | Fresh air/ram air/air recirculation flap actuator motor | 28L |
| M2/15 | Air distribution actuator motor | 26L |

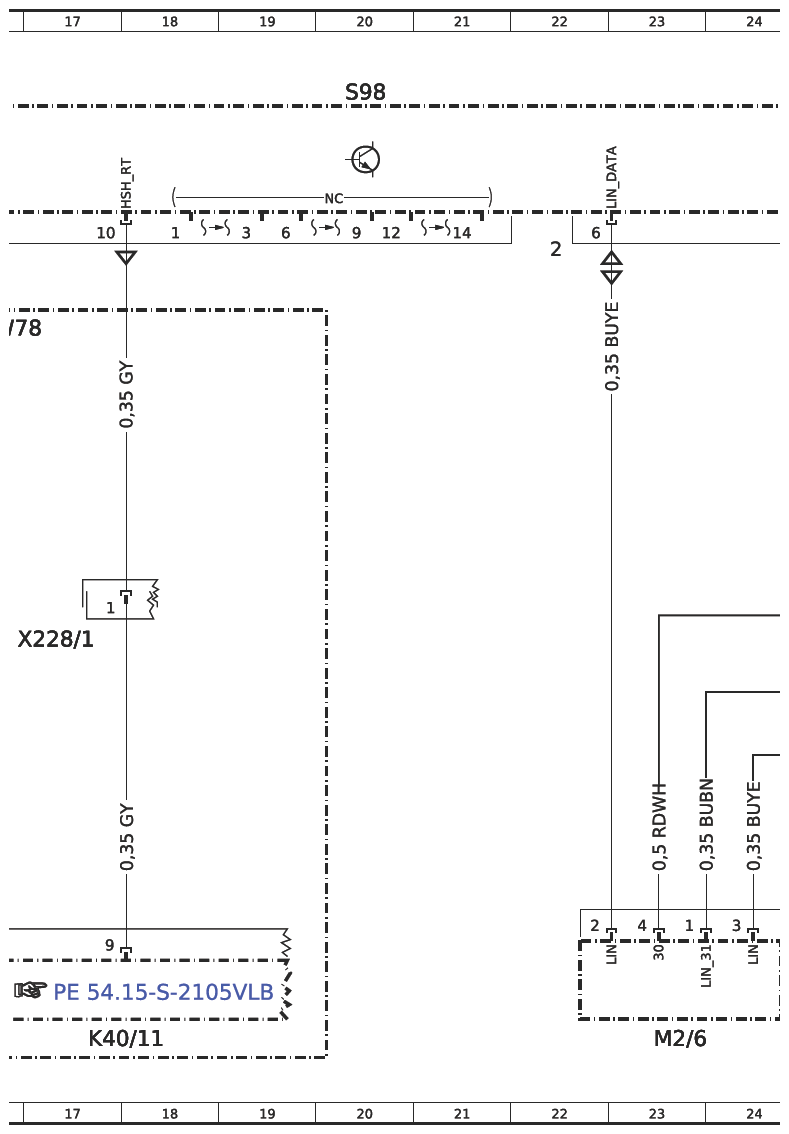

| M2/6 | Left blending air flap actuator | 23L |

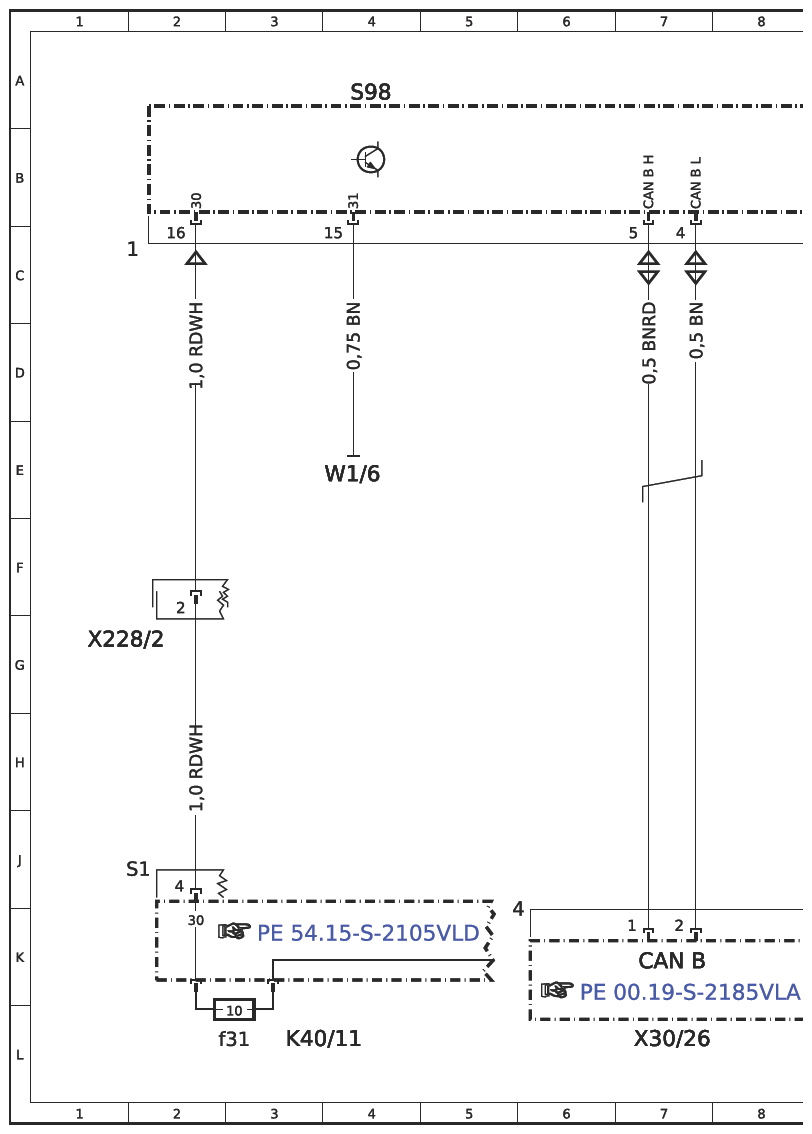

| S98 | Air conditioning control and operating unit (front & rear KLA) | 4A |
| S98 | Air conditioning control and operating unit (front & rear KLA) | 12A |
| S98 | Air conditioning control and operating unit (front & rear KLA) | 20A |
| S98 | Air conditioning control and operating unit (front & rear KLA) | 28A |
| W1/6 | Cockpit ground point | 4E |
| W1/6 | Cockpit ground point | 9H |
| X220 | Left main wiring harness/cockpit wiring harness electrical connector 1 | 33G |
| X228/1 | Cockpit wiring harness/fuse and relay module electrical connector 2 | 17G |
| X228/2 | Cockpit wiring harness/fuse and relay module electrical connector 3 | 2G |
| X228/4 | Cockpit wiring harness/fuse and relay module electrical connector 4 | 11G |
| X30/26 | Interior CAN (CAN B) potential distributor electrical connector | 7L |
| X85/20 | Heater/air conditioner housing electrical connector 2 | 30E |
| Z204/1 | DATA LIN signal connector sleeve | 33H |
| Z205 | Negative LIN signal connector sleeve | 25H |
| Z207 | Heater/air conditioning tml. 30 connector sleeve | 28G |
