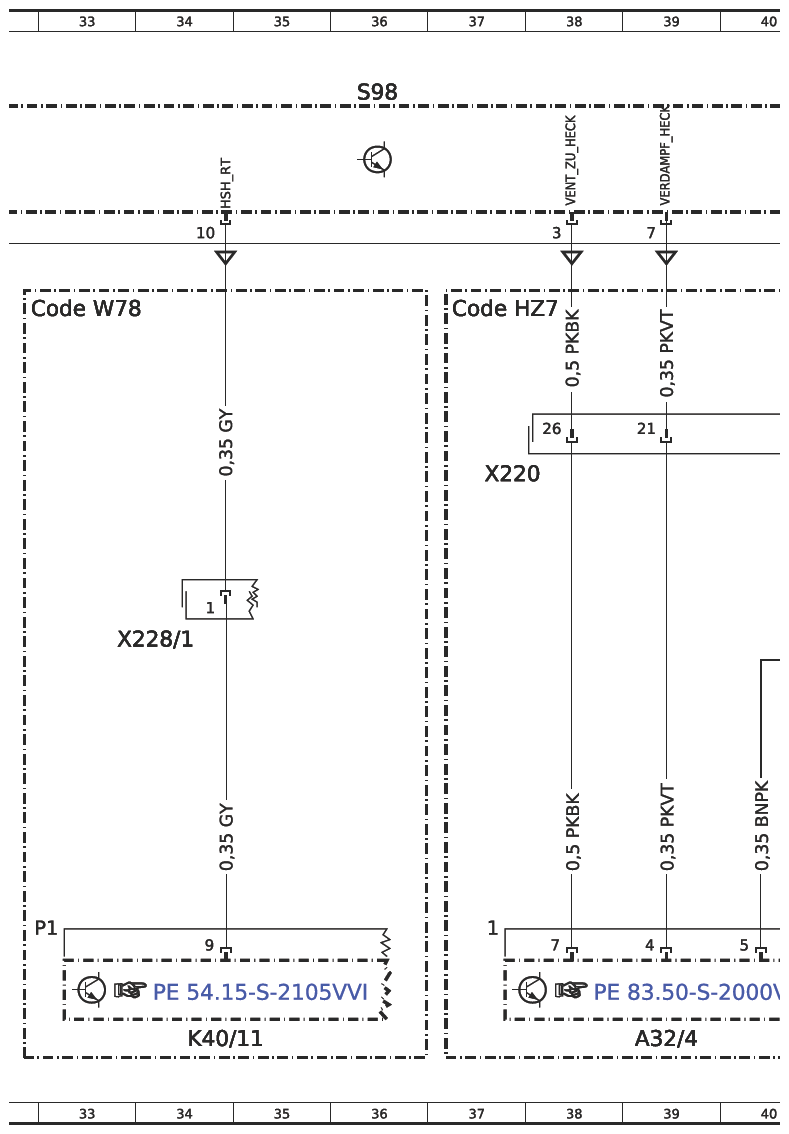

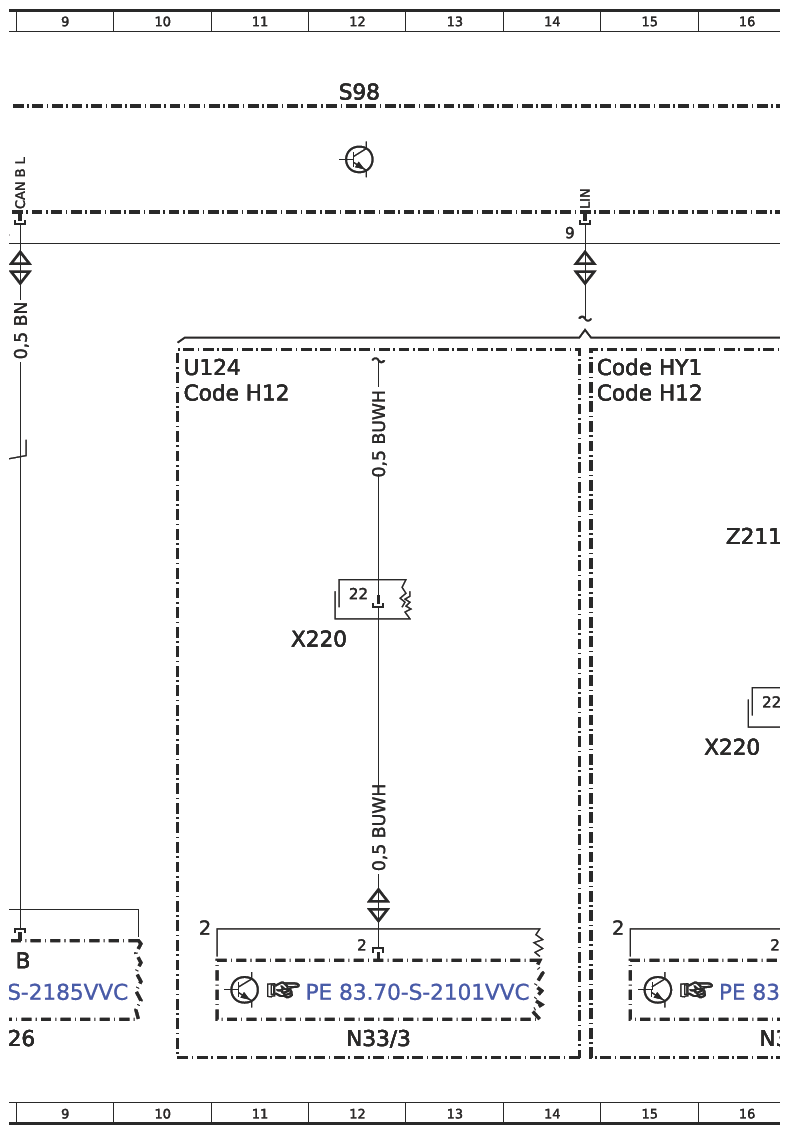

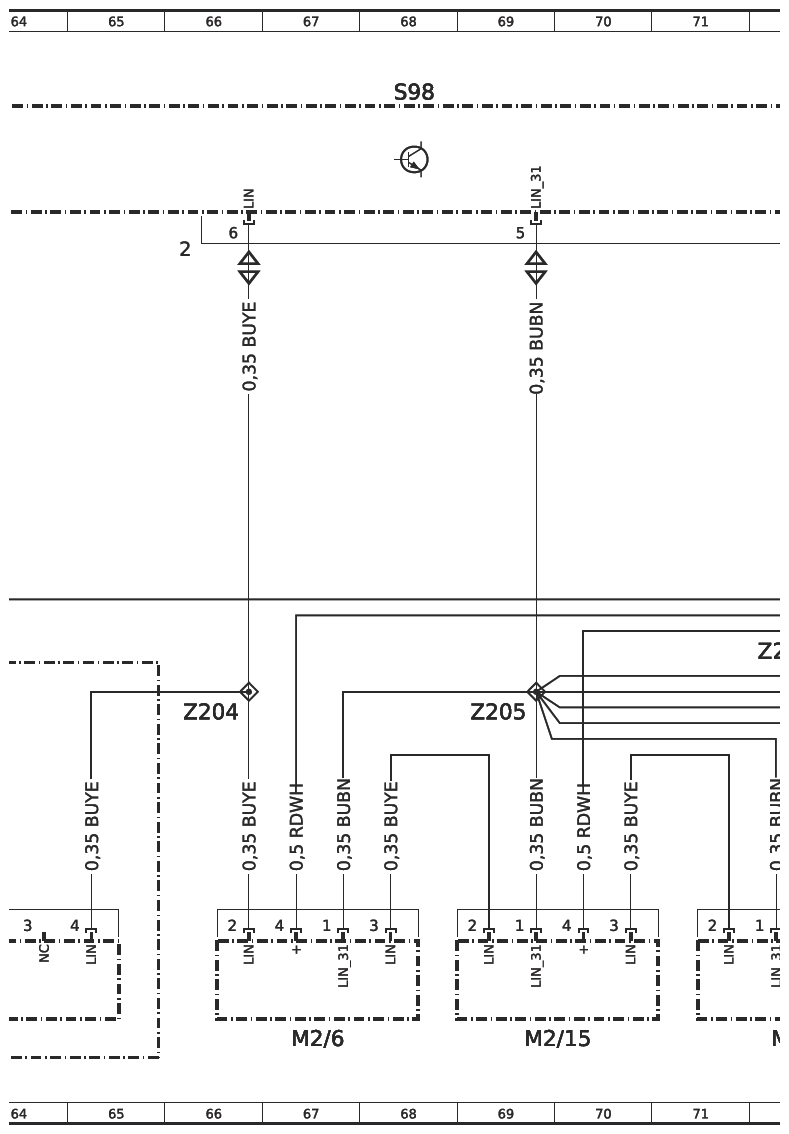

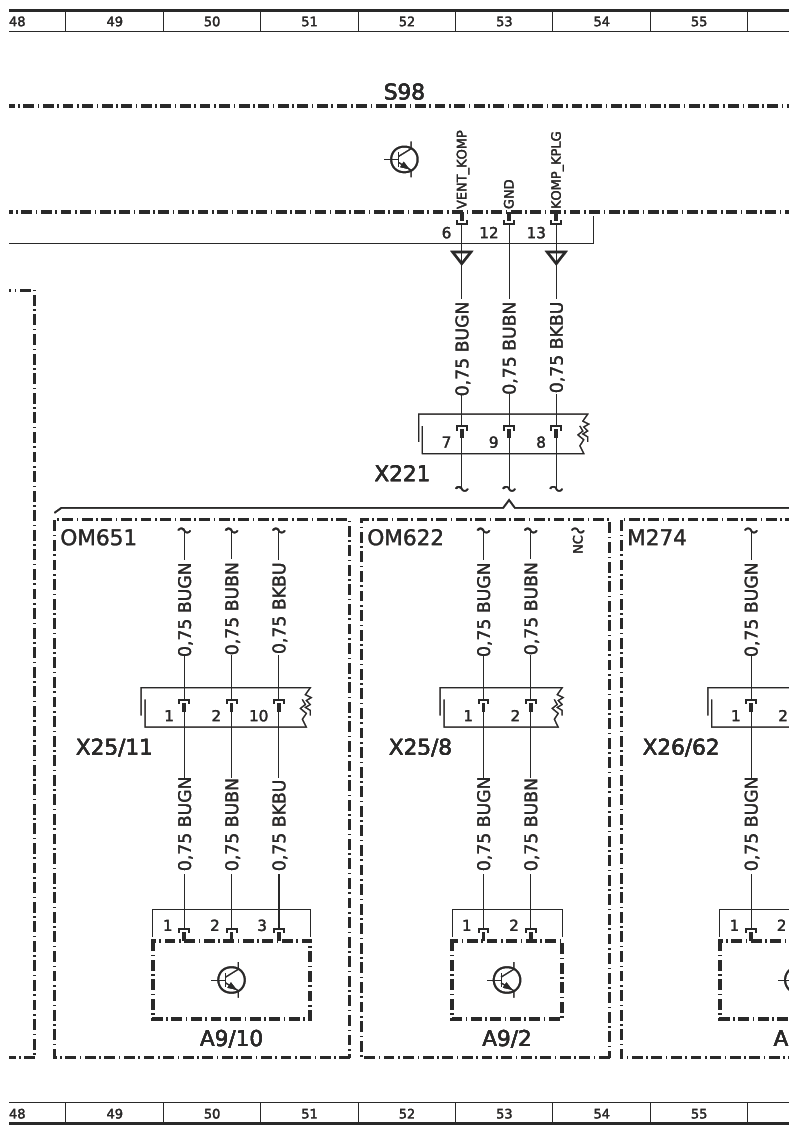

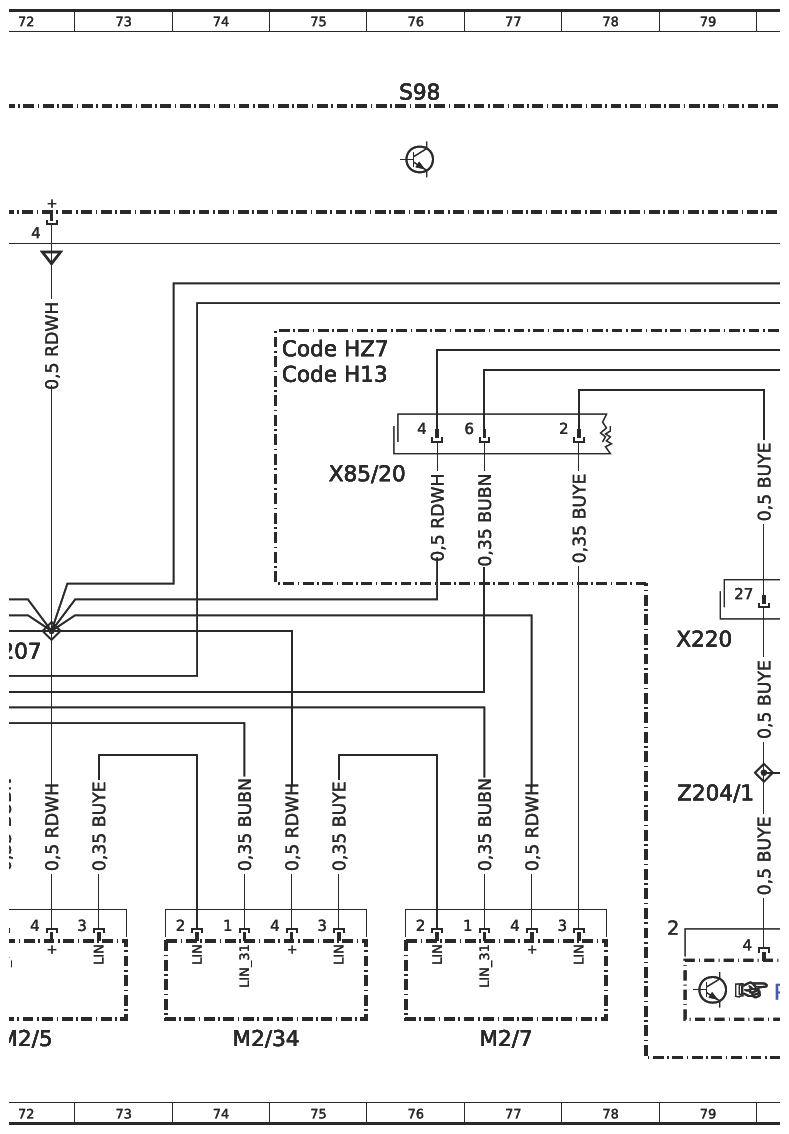

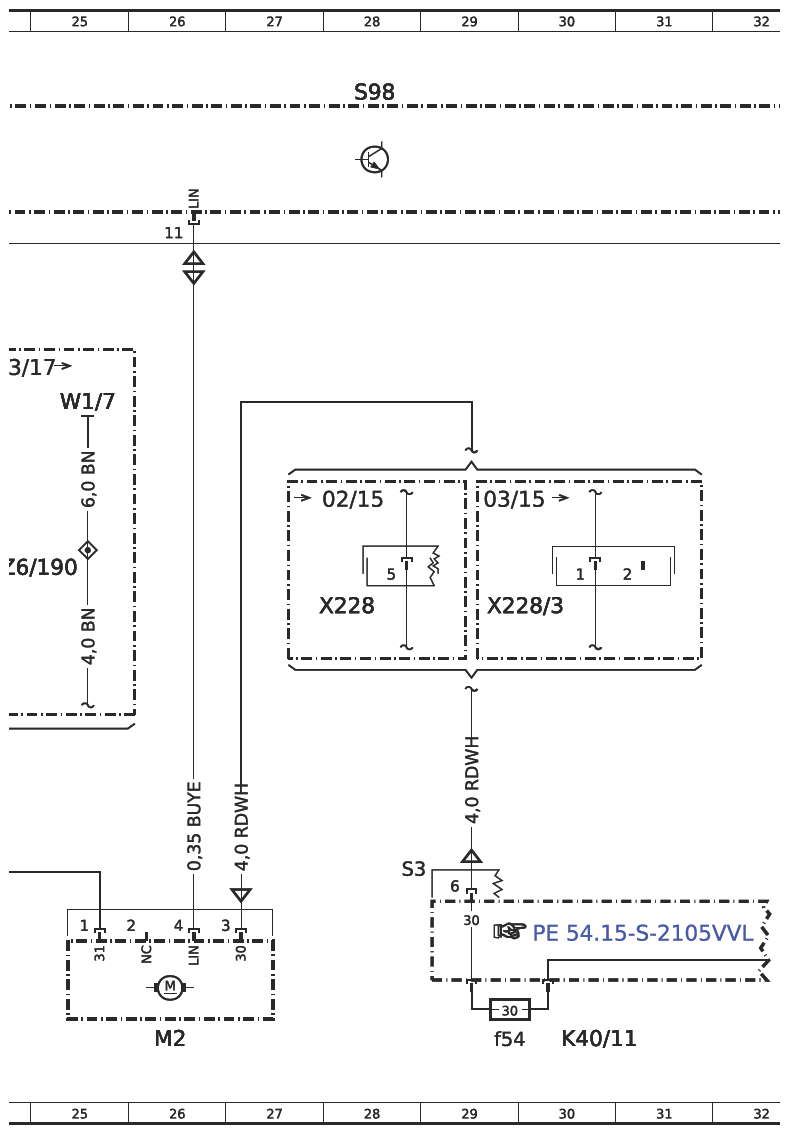

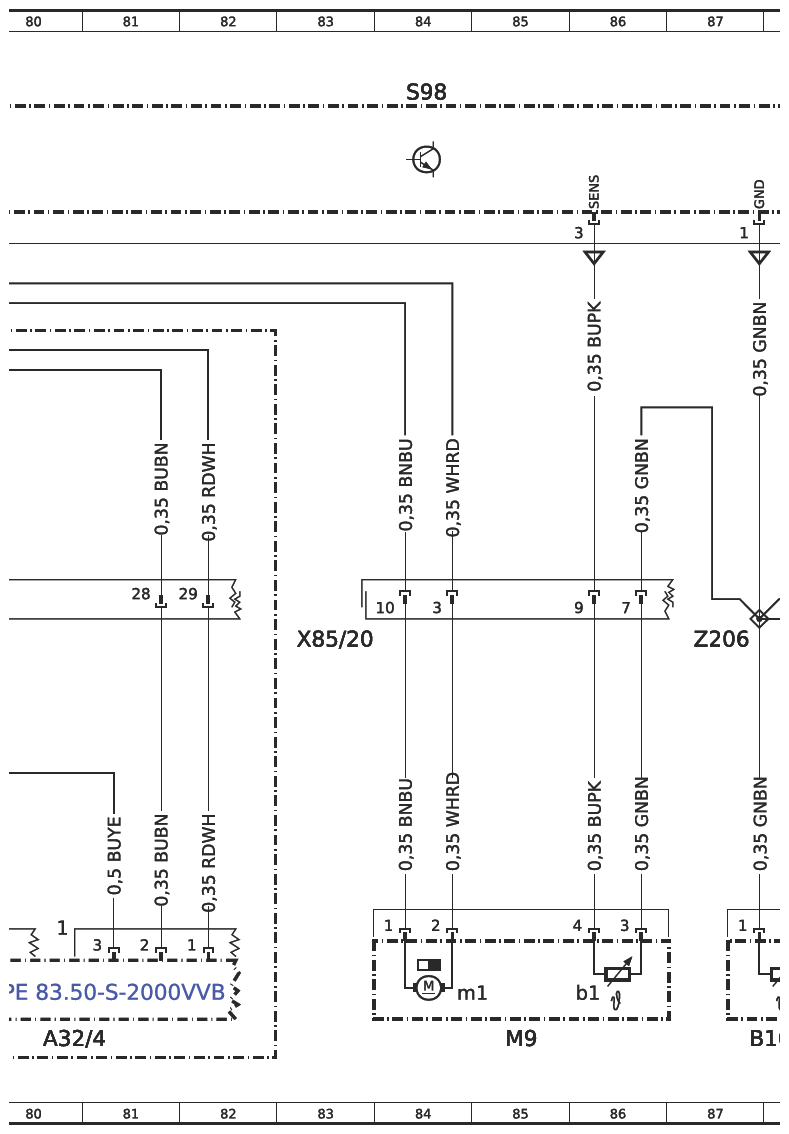

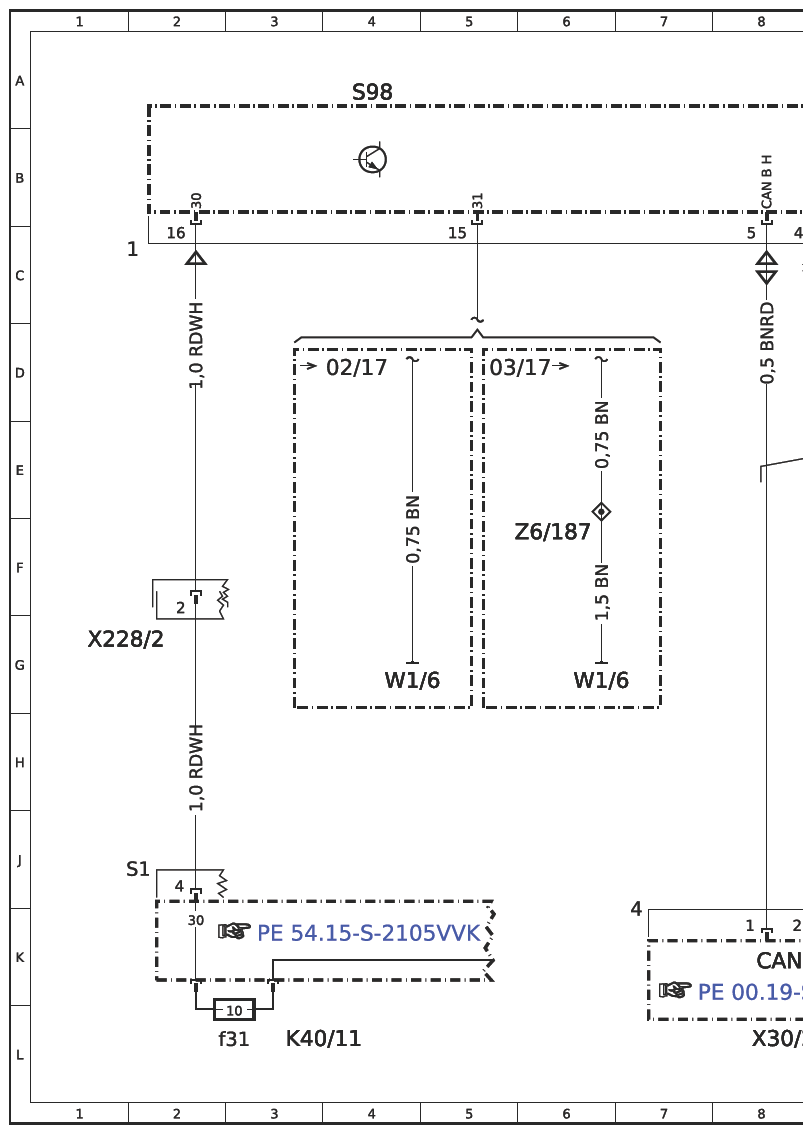

Wiring Diagram For Automatic Air Conditioning (AAC (KLA)) - PE83.40-S-2000-97VVB
Model 447.6
with code HH4 (THERMOTRONIC automatic climate control)
except code M8E (Electric motor 85 kW/battery 60 kWh (usable))
except code ME0 (Electric motor 85 kW)
except code XM0 (Facelift)
except code XM7 (MOPF II)
except code ZL3 (National version for Latin America)
S98
Model 447.7
with code HH4 (THERMOTRONIC automatic climate control)
except code M7E (Electric motor 150 kW/battery 60 kWh (usable))
except code ME0 (Electric motor 85 kW)
except code ME4 (Electric motor 145 kW)
except code XM0 (Facelift)
except code XM7 (MOPF II)
except code ZL3 (National version for Latin America)
S98
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 96L |
| A32/4 | Rear heater/air conditioner air recirculation unit | 39L |
| A32/4 | Rear heater/air conditioner air recirculation unit | 80L |

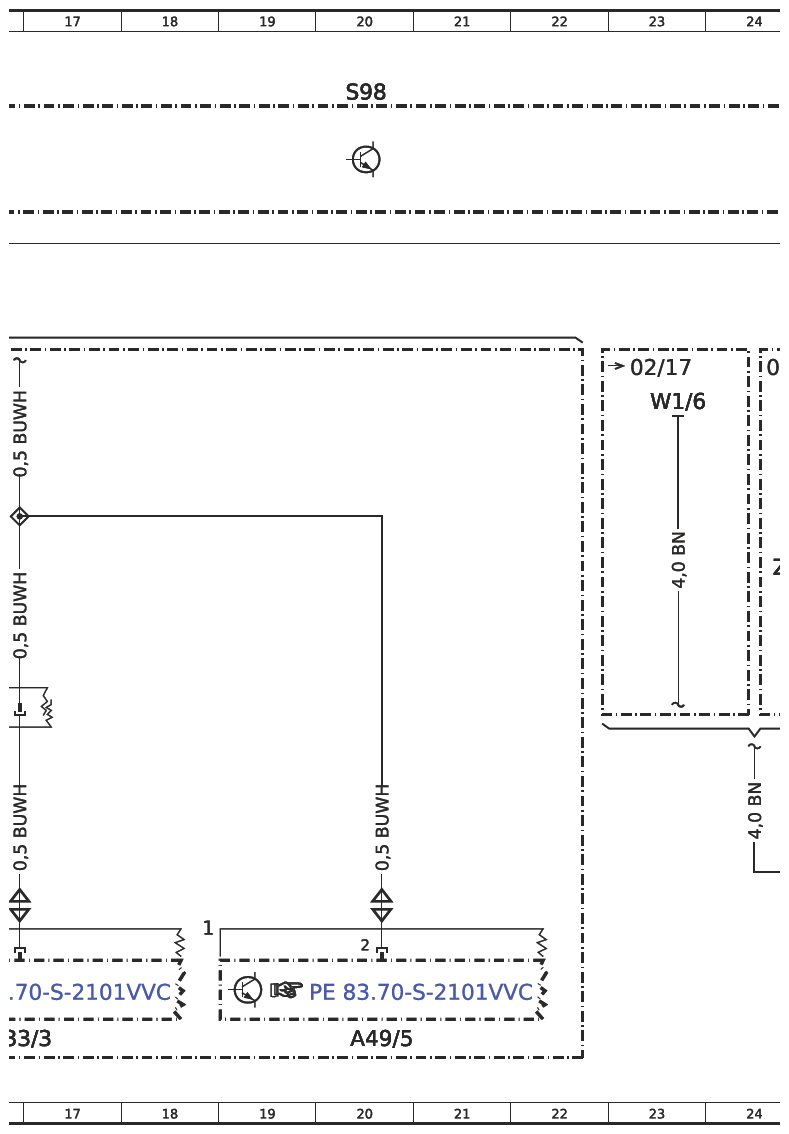

| A49/5 | Stationary water heater radio remote control receiver | 20L |
| A9/10 | Refrigerant compressor with magnetic clutch | 50L |
| A9/2 | Refrigerant compressor | 53L |
| A9/3 | Refrigerant compressor | 56L |

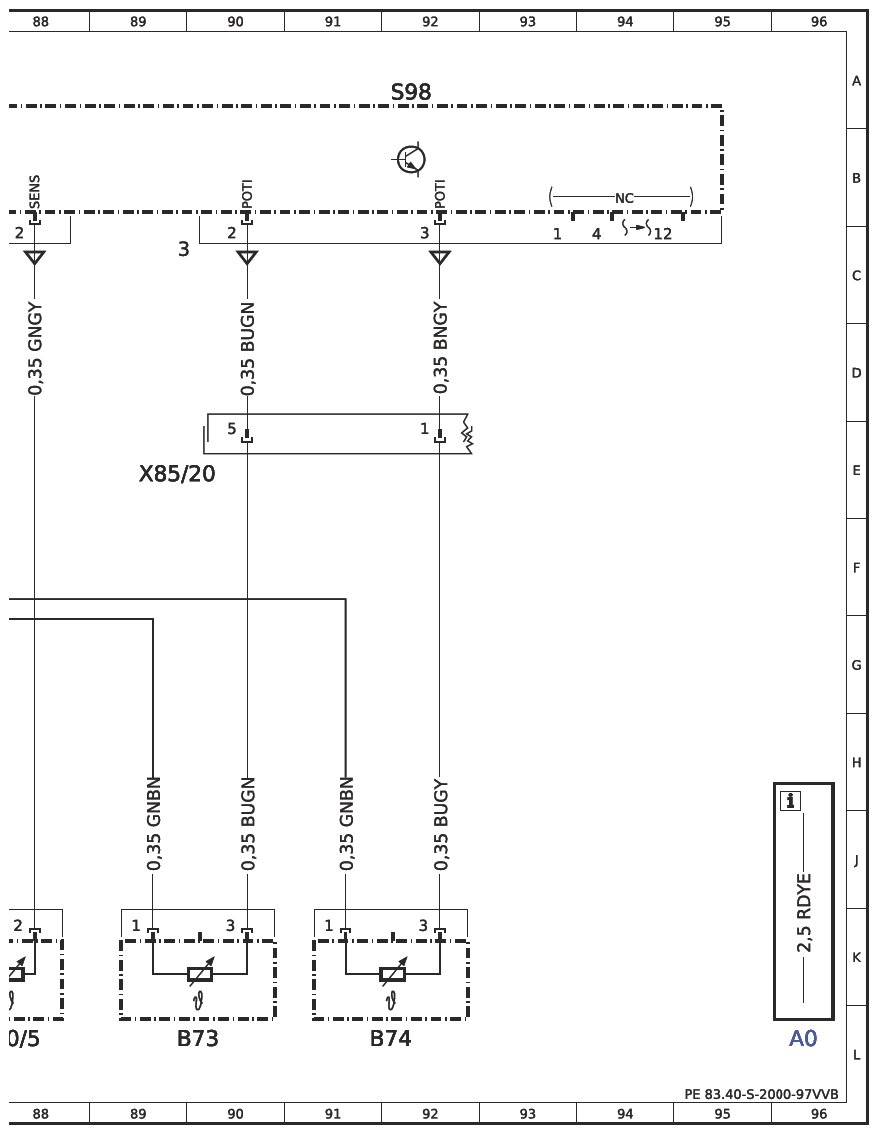

| B10/5 | Evaporator temperature sensor | 88L |

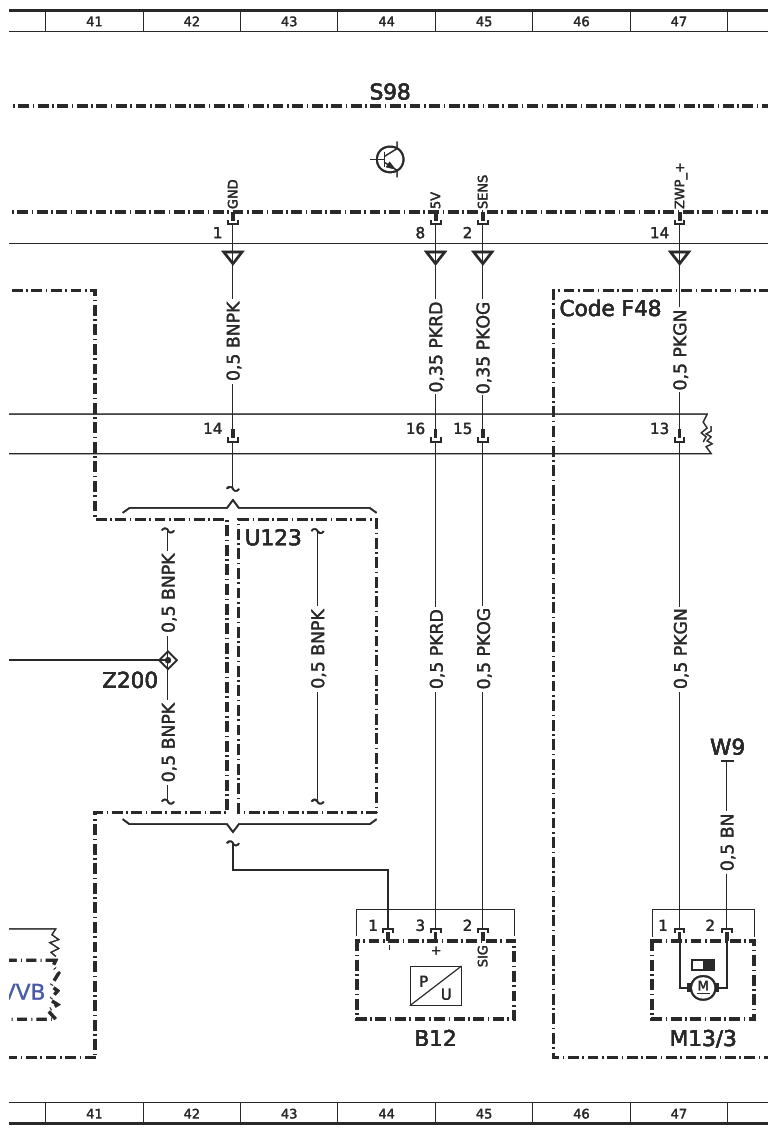

| B12 | Refrigerant pressure sensor | 44L |
| B73 | Left footwell air outlet temperature sensor | 90L |
| B74 | Right footwell air outlet temperature sensor | 92L |
| CAN B | Interior CAN | 8K |
| Code F48 | Heater for windshield washer system | 46C |
| Code H12 | Auxiliary water heater | 10D |
| Code H12 | Auxiliary water heater | 14D |
| Code H13 | Rear additional heat exchanger | 75D |
| Code HY1 | Radio remote control for auxiliary water heater | 14D |
| Code HZ0 | Electric heater booster | 57G |
| Code HZ7 | Semi-automatically controlled air conditioning, TEMPMATIC at rear | 37C |
| Code HZ7 | Semi-automatically controlled air conditioning, TEMPMATIC at rear | 75D |
| Code W78 | Window in liftgate/hinged rear door with wash/wipe system | 32C |
| K40/11 | Firewall fuse and relay module | 3L |
| K40/11 | Firewall fuse and relay module | 34L |
| K40/11 | Firewall fuse and relay module | 30L |
| K40/11 | Firewall fuse and relay module | 59L |
| K40/11f21 | Fuse 21 | 59L |
| K40/11f31 | Fuse 31 | 3L |
| K40/11f54 | Fuse 54 | 29L |
| M13/3 | Heater coolant circulation pump | 47L |
| M2 | Blower motor | 26L |
| M2/15 | Air distribution actuator motor | 69L |
| M2/34 | Ram air flap actuator motor | 74L |
| M2/5 | Fresh air/air recirculation flap actuator motor | 72L |
| M2/6 | Left blending air flap actuator | 67L |
| M2/7 | Right blending air flap actuator | 77L |
| M9 | Blower with interior air temperature sensor | 85L |
| M9b1 | Interior air temperature sensor | 86K |
| M9m1 | Blower | 84K |
| N33/3 | Hot water stationary heater (STH) control unit | 12L |
| N33/3 | Hot water stationary heater (STH) control unit | 16L |

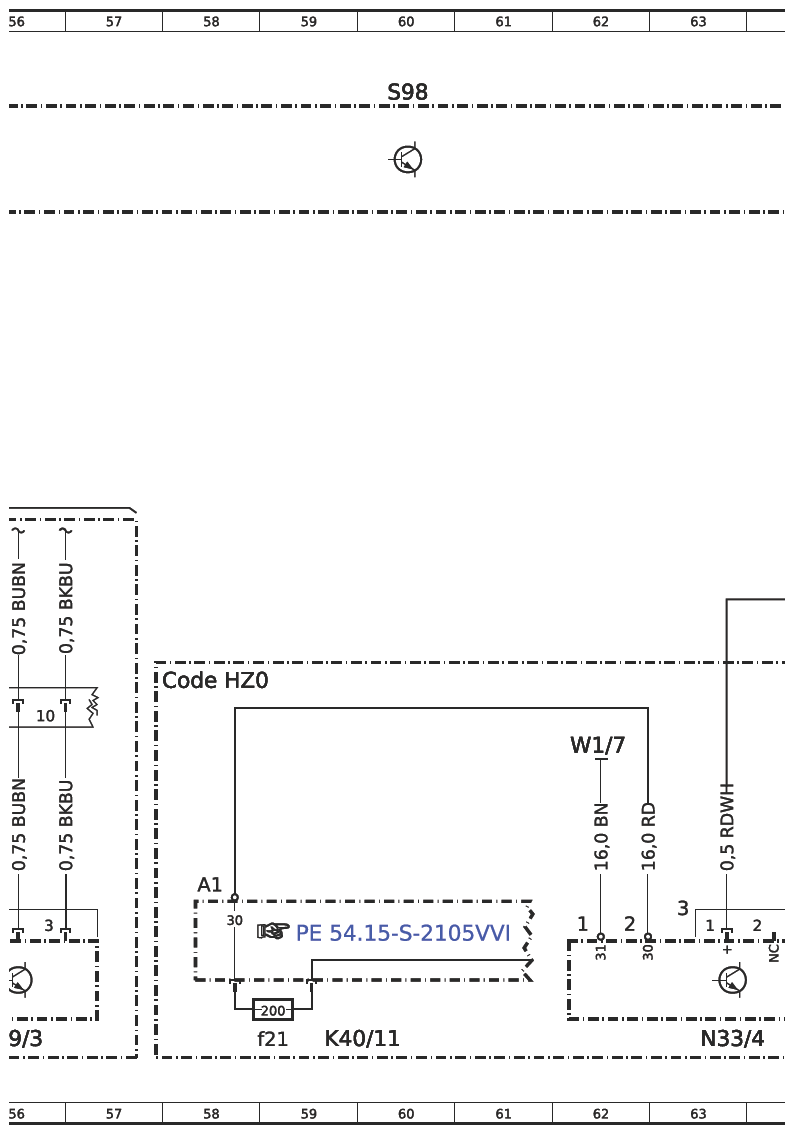

| N33/4 | PTC heater booster control unit | 63L |
| S98 | Air conditioning control and operating unit (front & rear KLA) | 4A |
| S98 | Air conditioning control and operating unit (front & rear KLA) | 12A |
| S98 | Air conditioning control and operating unit (front & rear KLA) | 20A |
| S98 | Air conditioning control and operating unit (front & rear KLA) | 28A |
| S98 | Air conditioning control and operating unit (front & rear KLA) | 36A |
| S98 | Air conditioning control and operating unit (front & rear KLA) | 44A |
| S98 | Air conditioning control and operating unit (front & rear KLA) | 52A |
| S98 | Air conditioning control and operating unit (front & rear KLA) | 60A |
| S98 | Air conditioning control and operating unit (front & rear KLA) | 68A |
| S98 | Air conditioning control and operating unit (front & rear KLA) | 76A |
| S98 | Air conditioning control and operating unit (front & rear KLA) | 84A |
| S98 | Air conditioning control and operating unit (front & rear KLA) | 92A |
| U123 | Valid without code HZ7 Semi-automatically controlled air conditioning, TEMPMATIC at rear | 43F |
| U124 | Valid without code HY1 Radio remote control for auxiliary water heater | 10D |
| W1/6 | Cockpit ground point | 4G |
| W1/6 | Cockpit ground point | 6G |
| W1/6 | Cockpit ground point | 23D |
| W1/7 | Cockpit ground point | 62H |
| W1/7 | Cockpit ground point | 25D |
| W9 | Left front lamp unit ground point | 47H |
| X220 | Left main wiring harness/cockpit wiring harness electrical connector 1 | 12G |
| X220 | Left main wiring harness/cockpit wiring harness electrical connector 1 | 16H |
| X220 | Left main wiring harness/cockpit wiring harness electrical connector 1 | 37E |
| X220 | Left main wiring harness/cockpit wiring harness electrical connector 1 | 79G |
| X221 | Right main wiring harness/cockpit wiring harness electrical connector 1 | 52E |
| X228 | Cockpit wiring harness/fuse and relay module electrical connector 1 | 28F |
| X228/1 | Cockpit wiring harness/fuse and relay module electrical connector 2 | 34G |
| X228/2 | Cockpit wiring harness/fuse and relay module electrical connector 3 | 2G |
| X228/3 | Cockpit wiring harness/fuse and relay module electrical connector 4 | 30F |
| X25/11 | Main wiring harness/engine wiring harness electrical connector 2 | 49H |
| X25/8 | Main wiring harness/engine wiring harness electrical connector 2 | 52H |
| X26/62 | Main wiring harness/engine wiring harness electrical connector | 55H |
| X30/26 | Interior CAN (CAN B) potential distributor electrical connector | 8L |
| X85/20 | Heater/air conditioner housing electrical connector 2 | 76E |
| X85/20 | Heater/air conditioner housing electrical connector 2 | 83G |
| X85/20 | Heater/air conditioner housing electrical connector 2 | 89E |
| Z200 | Heater/air conditioning sensors tml. 31 connector sleeve | 41G |
| Z204 | DATA LIN signal connector sleeve | 66H |
| Z204/1 | DATA LIN signal connector sleeve | 79H |
| Z205 | Negative LIN signal connector sleeve | 69H |
| Z206 | Heater/air conditioning tml. 31 connector sleeve | 87G |
| Z207 | Heater/air conditioning tml. 30 connector sleeve | 72G |
| Z211 | HVAC indicator LIN signal connector sleeve | 16F |
| Z6/187 | Cockpit ground connection connector sleeve 3 | 6F |
| Z6/190 | Cockpit ground connection connector sleeve 6 | 25F |
