Wiring Diagram For Gasoline Direct Injection System Control Unit - PE07.08-S-2101-97VVA
Engine 274 in model 447.6/7
except code M7E (Electric motor 150 kW/battery 60 kWh (usable))
except code M8E (Electric motor 85 kW/battery 60 kWh (usable))
except code ME0 (Electric motor 85 kW)
except code ME4 (Electric motor 145 kW)
except code XM0 (Facelift)
except code XM7 (MOPF II)
except code ZL3 (National version for Latin America)
F connector
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 96L |
| B172 | Tank pressure sensor | 52L |
| B37/4 | Accelerator pedal module | 49L |
| B37/4 | Accelerator pedal module | 44L |
| CAN C | Drive train CAN | 15K |
| CAN E | Chassis CAN | 12K |
| Code MJ8 | ECO start/stop function | 21D |
| Code ZU7 | Canada version | 34E |
| Code ZU7 | Canada version | 46E |
| Code ZU7 | Canada version | 64D |
| Code ZU8 | USA version | 34F |
| Code ZU8 | USA version | 46F |
| Code ZU8 | USA version | 64D |
| F1 | Pre-fuse box | 60L |
| F1fA10 | Pre-fuse A10 | 58K |
| K40/10 | Engine compartment fuse and relay module | 5L |
| K40/10 | Engine compartment fuse and relay module | 40L |
| K40/10 | Engine compartment fuse and relay module | 56L |
| K40/10 | Engine compartment fuse and relay module | 70L |
| K40/10f212 | Fuse 212 | 4L |
| K40/10f213 | Fuse 213 | 69L |
| K40/10f216 | Fuse 216 | 2L |
| K40/10f226 | Fuse 226 | 55L |
| M91 | Electric fan | 63L |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 9L |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 23L |
| N118 | Fuel system control unit (FSCU) | 19L |
| N2/18 | Supplemental restraint system (SRS) control unit | 27L |
| N2/18 | Supplemental restraint system (SRS) control unit | 32L |
| N2/18 | Supplemental restraint system (SRS) control unit | 36L |
| N3/34 | ME-SFI [ME] control unit | 4A |
| N3/34 | ME-SFI [ME] control unit | 11A |
| N3/34 | ME-SFI [ME] control unit | 20A |
| N3/34 | ME-SFI [ME] control unit | 28A |
| N3/34 | ME-SFI [ME] control unit | 44A |
| N3/34 | ME-SFI [ME] control unit | 52A |
| N3/34 | ME-SFI [ME] control unit | 60A |
| N3/34 | ME-SFI [ME] control unit | 76A |
| N3/34 | ME-SFI [ME] control unit | 84A |
| N3/34 | ME-SFI [ME] control unit | 36A |
| N3/34 | ME-SFI [ME] control unit | 68A |
| U106 | Valid for HIGHLINE airbag | 25E |
| U107 | Valid for LOWLINE airbag | 30E |
| U172 | Valid without code ZU7 Canada version | 25F |
| U172 | Valid without code ZU7 Canada version | 30F |
| U172 | Valid without code ZU7 Canada version | 42E |
| U173 | Valid without code ZU8 USA version | 25F |
| U173 | Valid without code ZU8 USA version | 30F |
| U173 | Valid without code ZU8 USA version | 42F |
| W9 | Left front lamp unit ground point | 6E |
| W9 | Left front lamp unit ground point | 64G |
| X227/1 | Main wiring harness/fuse and relay module electrical connector 2 | 1G |
| X227/1 | Main wiring harness/fuse and relay module electrical connector 2 | 54G |
| X227/1 | Main wiring harness/fuse and relay module electrical connector 2 | 68G |
| X26/62 | Main wiring harness/engine wiring harness electrical connector | 73G |

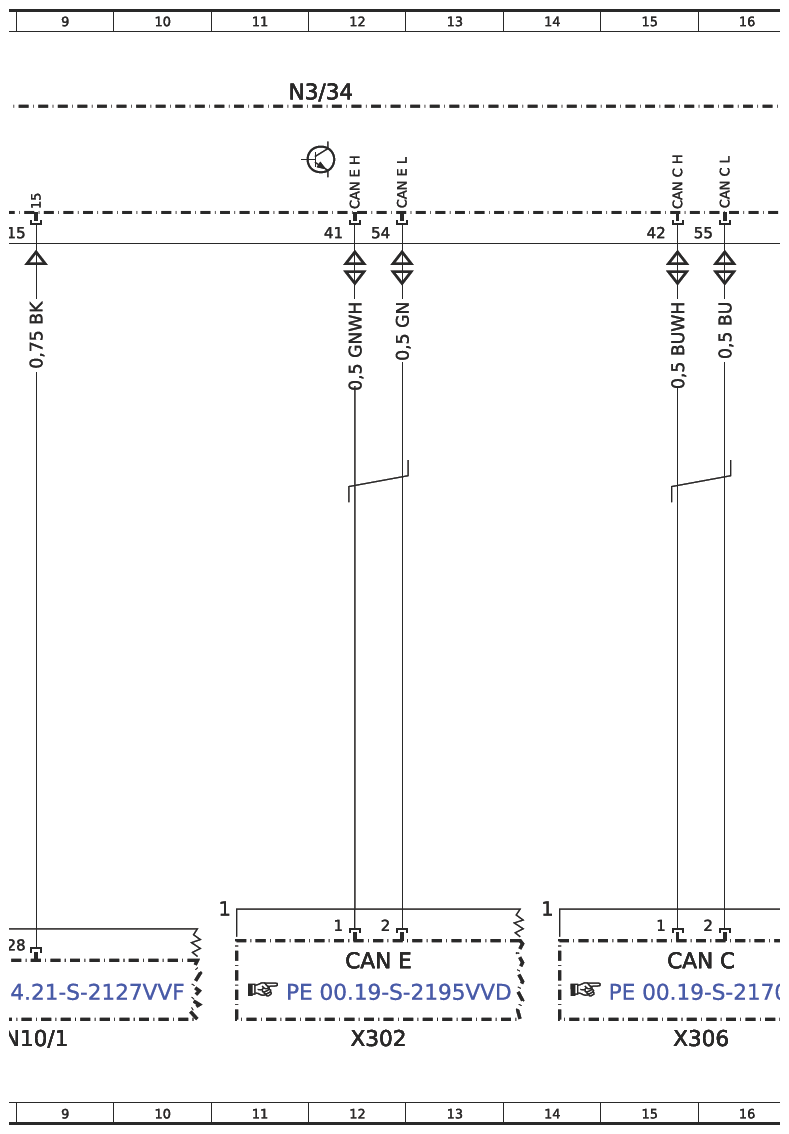

| X302 | Chassis CAN (CAN E) potential distributor electrical connector | 12L |
| X306 | Drive train CAN (CAN C) potential distributor electrical connector | 15L |
| Y57 | Activated charcoal filter shutoff valve | 66L |

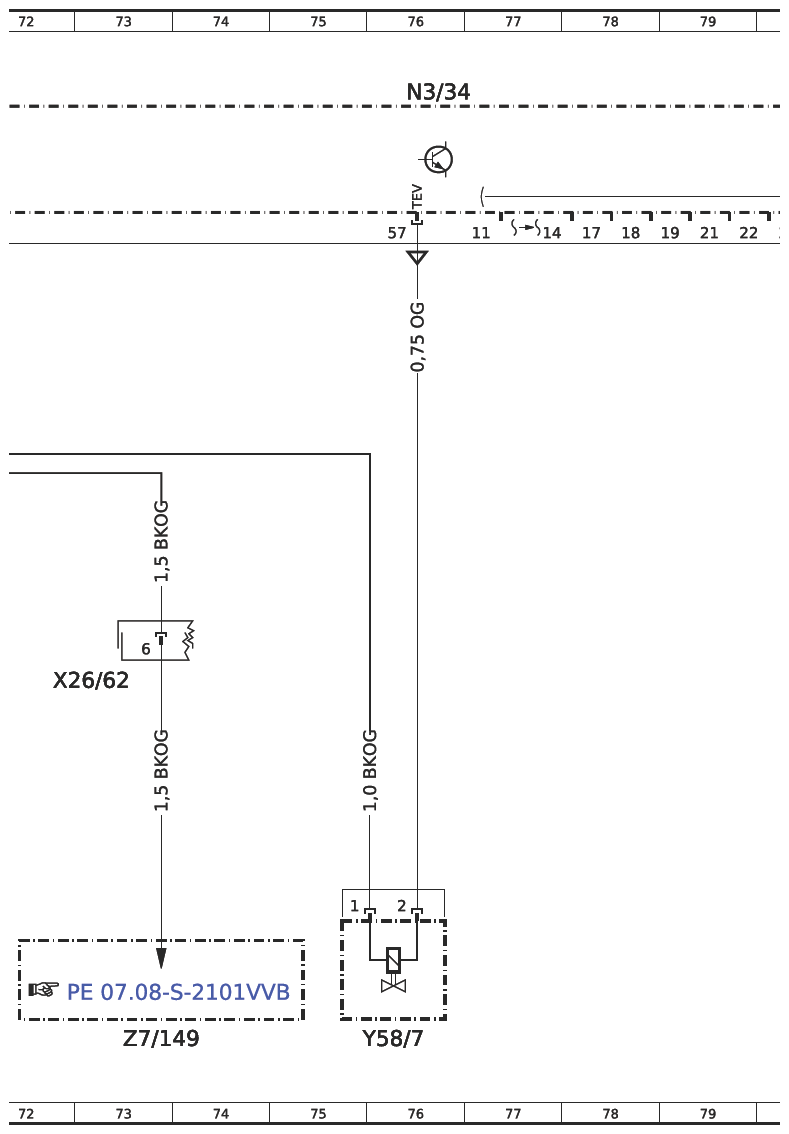

| Y58/7 | Purge control valve | 76L |
| Z7/133 | Circuit 87/2 connector sleeve | 68E |
| Z7/149 | Circuit 87/2 connector sleeve | 73L |
| Z7/175 | Circuit 87/4 connector sleeve | 3E |
| Z7/185 | 5V output connector sleeve | 51G |
