(Wiring Diagram For Gasoline Direct Injection System Control Unit - PE07.08-S-2101-97VLA)
Engine 274 in model 447.7
with code ZL3 (National version for Latin America)
except code M7E (Electric motor 150 kW/battery 60 kWh (usable))
except code ME0 (Electric motor 85 kW)
except code ME4 (Electric motor 145 kW)
except code XM0 (Facelift)
except code XM7 (MOPF II)
F connector
| Code: | Designation: | Position: |
|---|---|---|

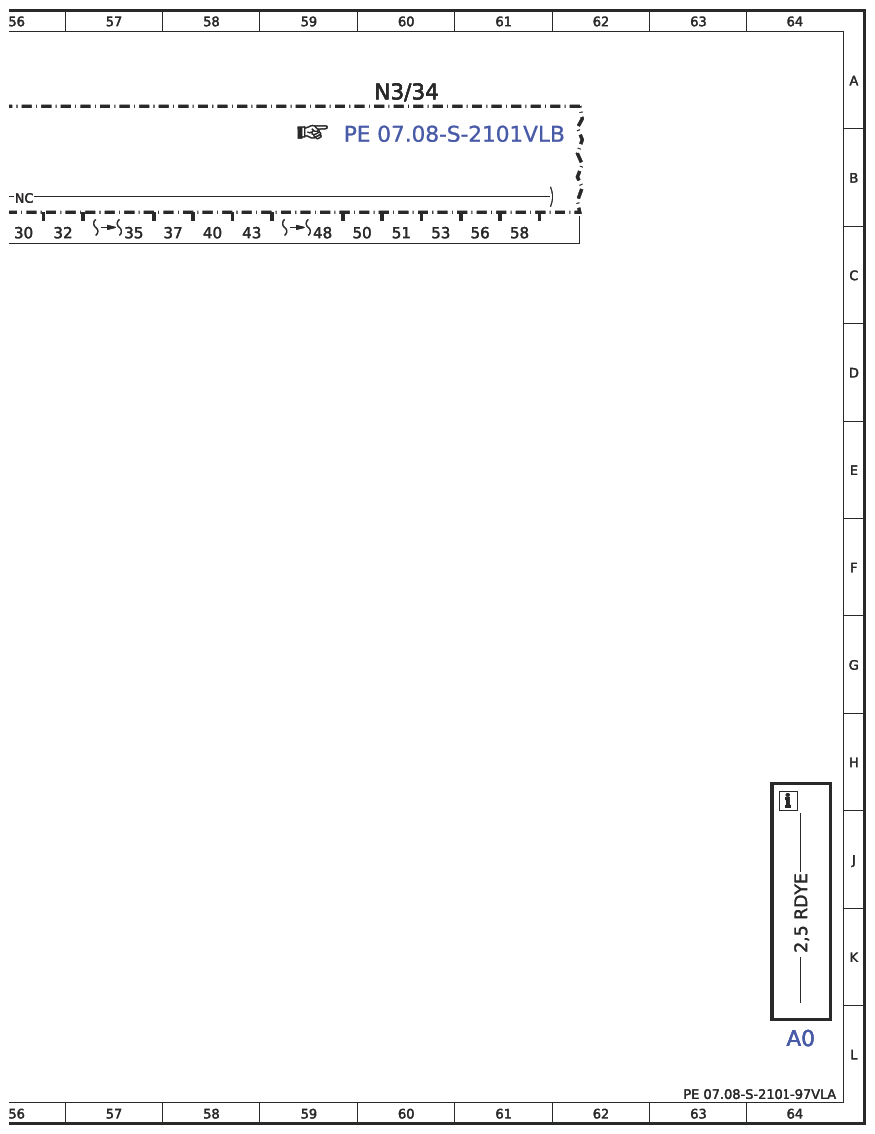

| A0 | Color code key | 64L |

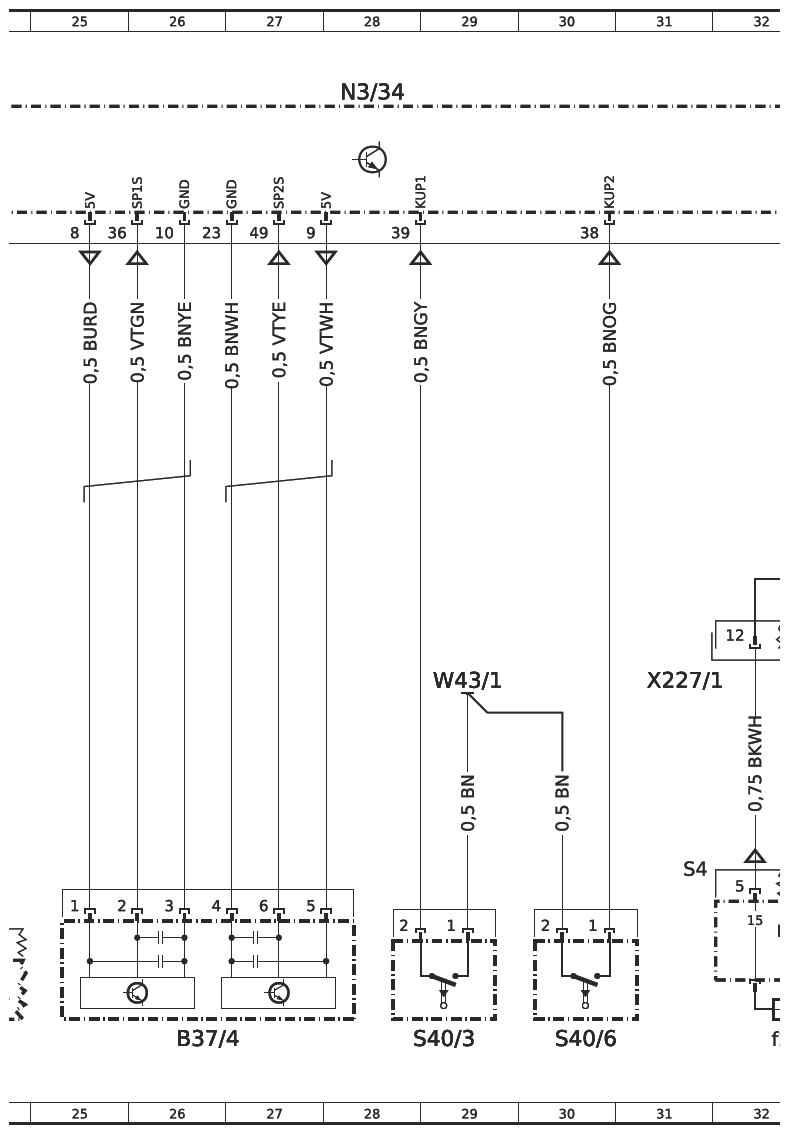

| B37/4 | Accelerator pedal module | 26L |
| CAN C | Drive train CAN | 15K |
| CAN E | Chassis CAN | 12K |

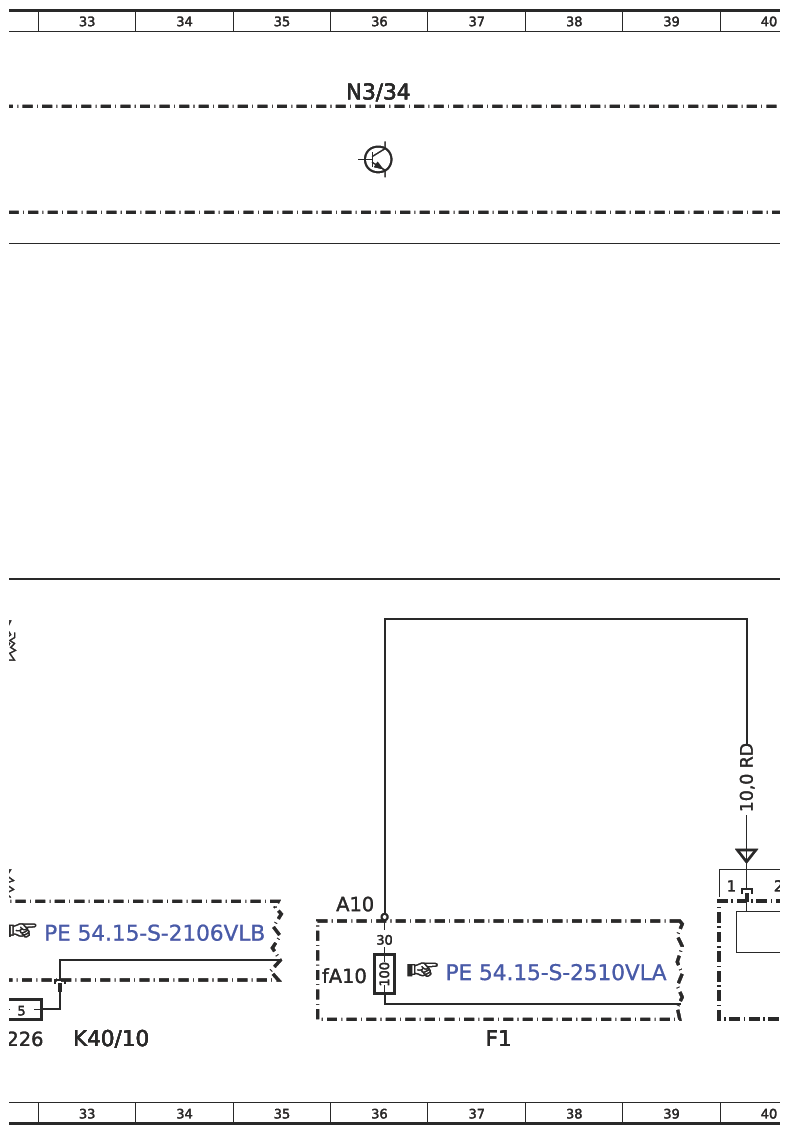

| F1 | Pre-fuse box | 37L |
| F1fA10 | Pre-fuse A10 | 36K |
| K40/10 | Engine compartment fuse and relay module | 5L |
| K40/10 | Engine compartment fuse and relay module | 23L |
| K40/10 | Engine compartment fuse and relay module | 33L |
| K40/10 | Engine compartment fuse and relay module | 44L |
| K40/10f212 | Fuse 212 | 4L |
| K40/10f213 | Fuse 213 | 43L |
| K40/10f216 | Fuse 216 | 2L |
| K40/10f226 | Fuse 226 | 32L |

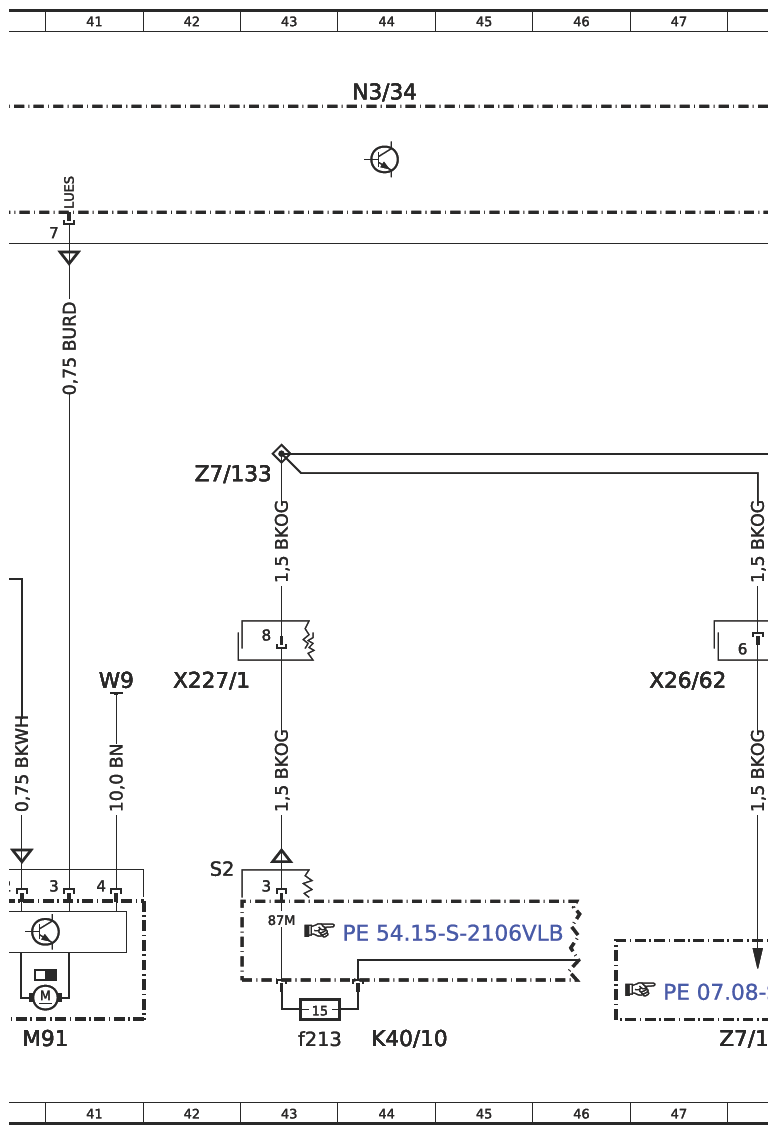

| M91 | Electric fan | 40L |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 9L |

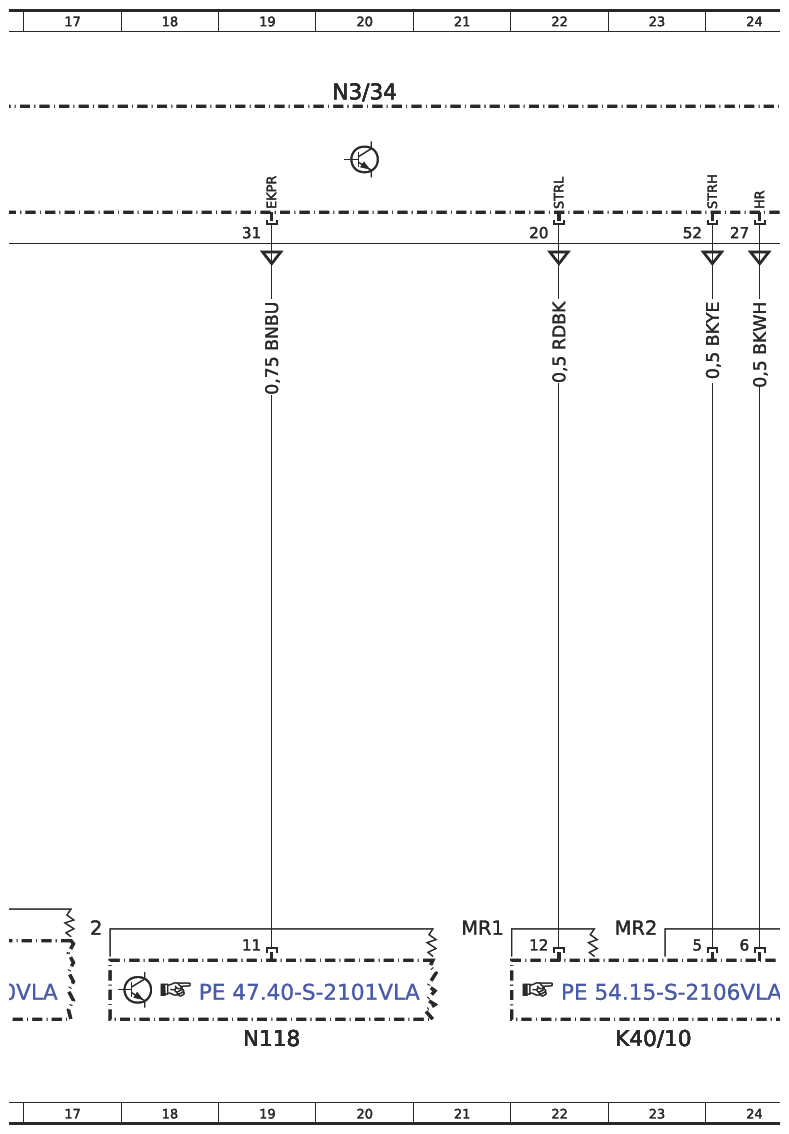

| N118 | Fuel system control unit (FSCU) | 19L |
| N3/34 | ME-SFI [ME] control unit | 4A |
| N3/34 | ME-SFI [ME] control unit | 11A |
| N3/34 | ME-SFI [ME] control unit | 20A |
| N3/34 | ME-SFI [ME] control unit | 28A |
| N3/34 | ME-SFI [ME] control unit | 36A |
| N3/34 | ME-SFI [ME] control unit | 44A |
| N3/34 | ME-SFI [ME] control unit | 52A |
| N3/34 | ME-SFI [ME] control unit | 60A |
| S40/3 | Clutch pedal switch | 29L |
| S40/6 | Clutch pedal switch | 30L |
| W43/1 | Left vehicle interior firewall ground point | 29G |
| W9 | Left front lamp unit ground point | 6E |
| W9 | Left front lamp unit ground point | 41G |
| X227/1 | Main wiring harness/fuse and relay module electrical connector 2 | 1G |
| X227/1 | Main wiring harness/fuse and relay module electrical connector 2 | 31G |
| X227/1 | Main wiring harness/fuse and relay module electrical connector 2 | 42G |
| X26/62 | Main wiring harness/engine wiring harness electrical connector | 47G |

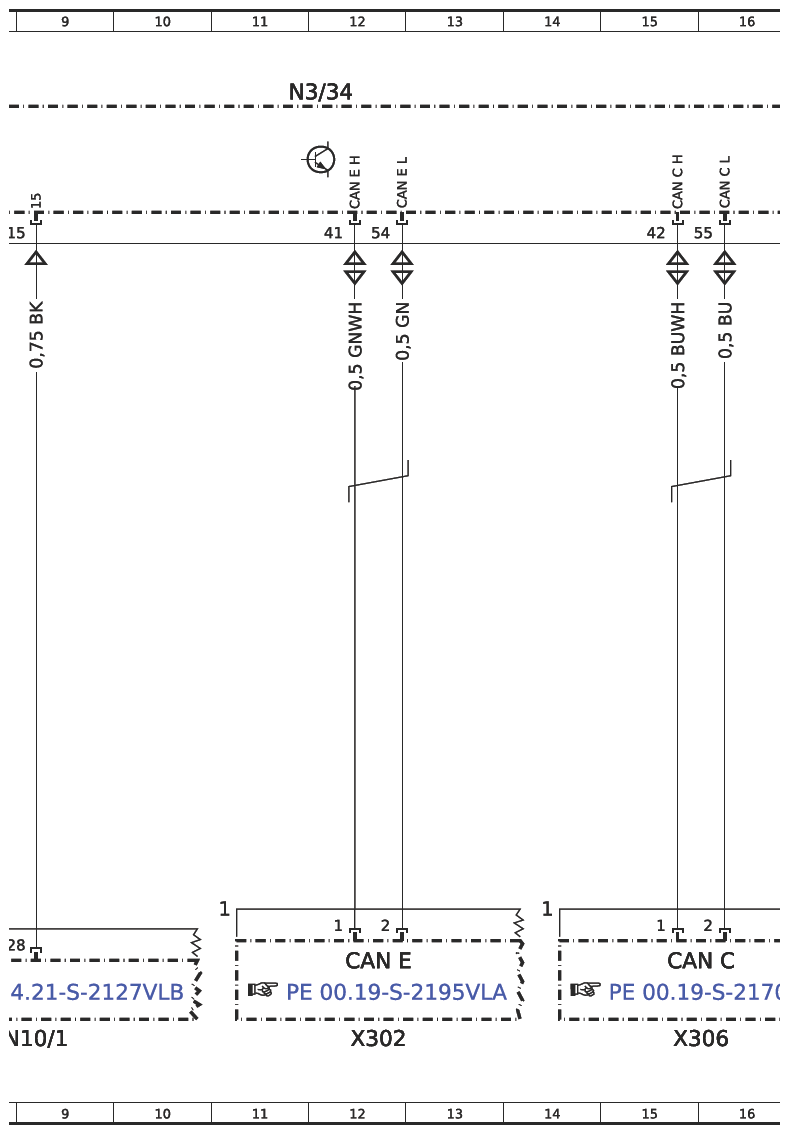

| X302 | Chassis CAN (CAN E) potential distributor electrical connector | 12L |
| X306 | Drive train CAN (CAN C) potential distributor electrical connector | 15L |
| Y58/7 | Purge control valve | 50L |
| Z7/133 | Circuit 87/2 connector sleeve | 42E |
| Z7/149 | Circuit 87/2 connector sleeve | 48L |

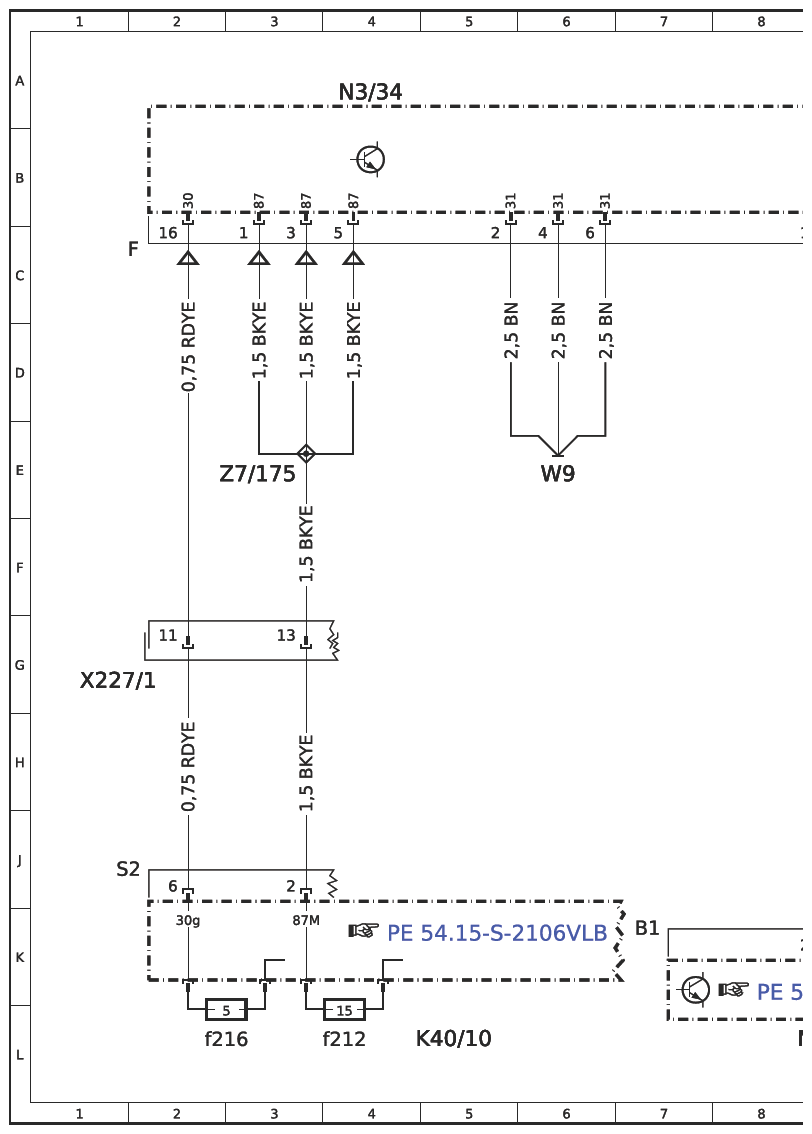

| Z7/175 | Circuit 87/4 connector sleeve | 3E |
