(Wiring Diagram For Fuel Pump Control Unit - PE47.40-S-2101-97VLA)
Engine 274 in model 447.7
with code ZL3 (National version for Latin America)
except code M7E (Electric motor 150 kW/battery 60 kWh (usable))
except code ME0 (Electric motor 85 kW)
except code ME4 (Electric motor 145 kW)
except code XM0 (Facelift)
except code XM7 (MOPF II)

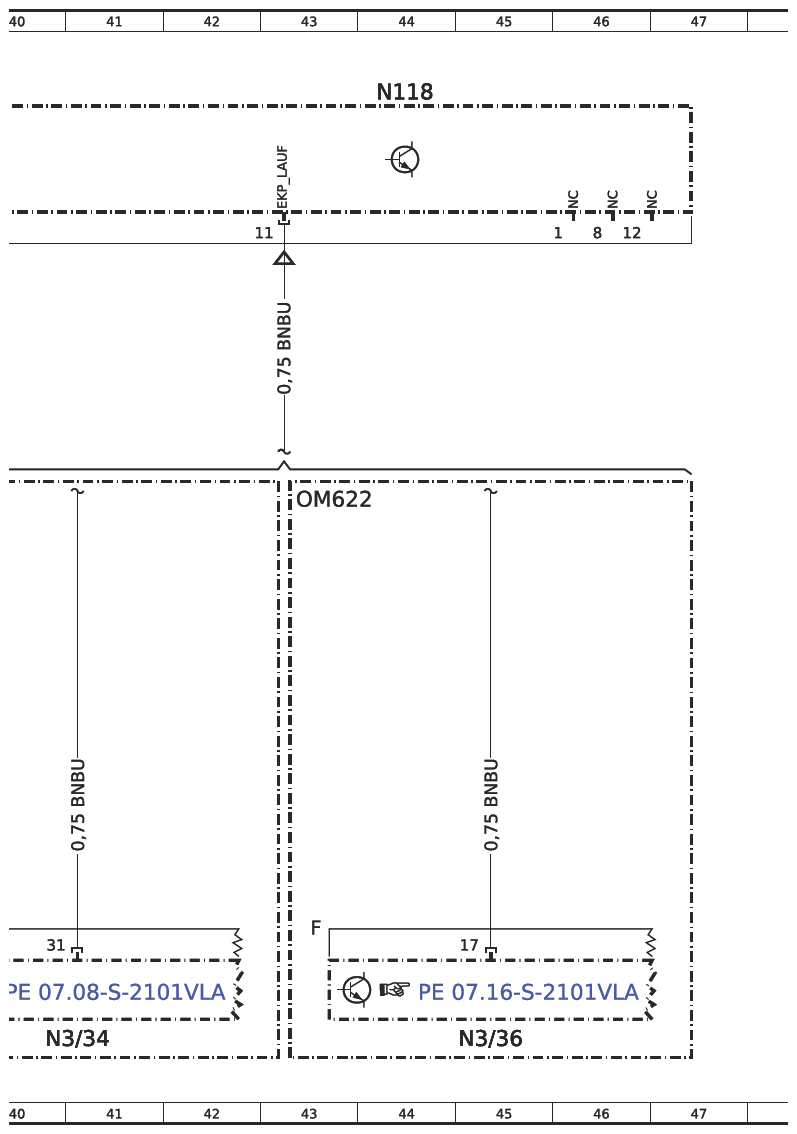

N118
Engine 622 in model 447.6/7
with code ZL3 (National version for Latin America)
except code M7E (Electric motor 150 kW/battery 60 kWh (usable))
except code M8E (Electric motor 85 kW/battery 60 kWh (usable))
except code ME0 (Electric motor 85 kW)
except code ME4 (Electric motor 145 kW)
except code XM0 (Facelift)
except code XM7 (MOPF II)
N118
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 56L |

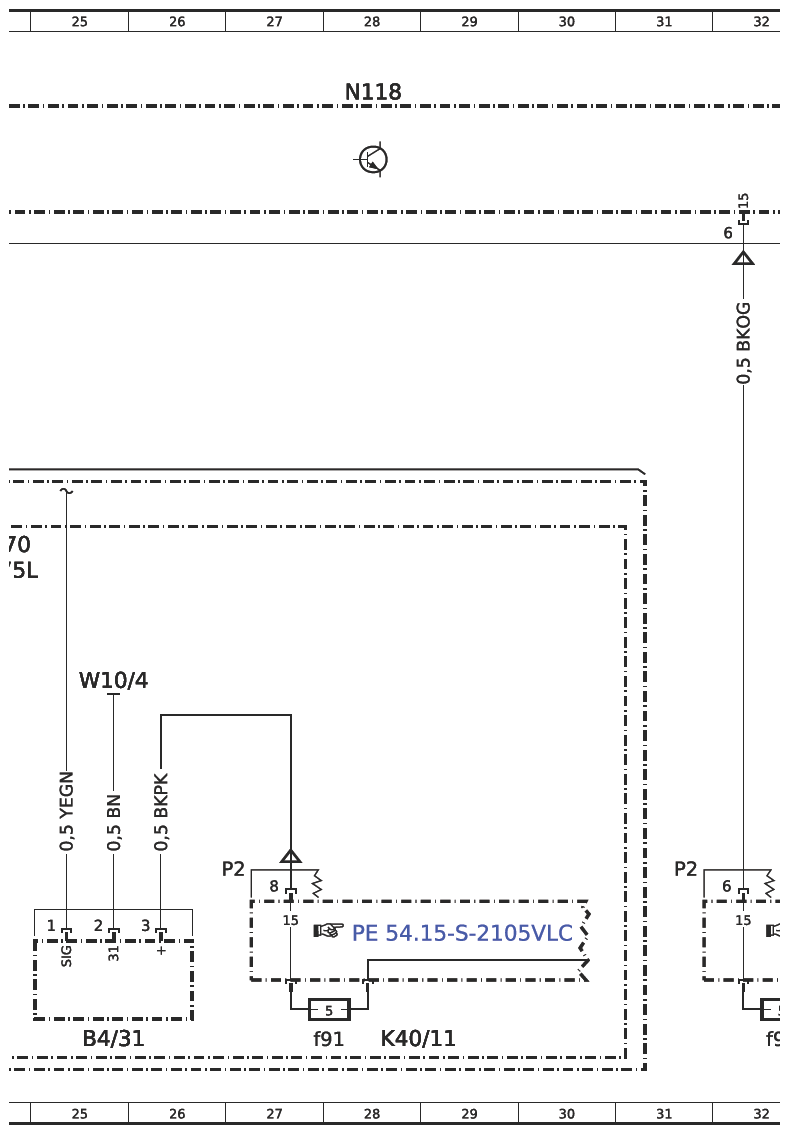

| B4/31 | Fuel quality sensor | 25L |
| B4/9 | Fuel low-pressure sensor | 14L |

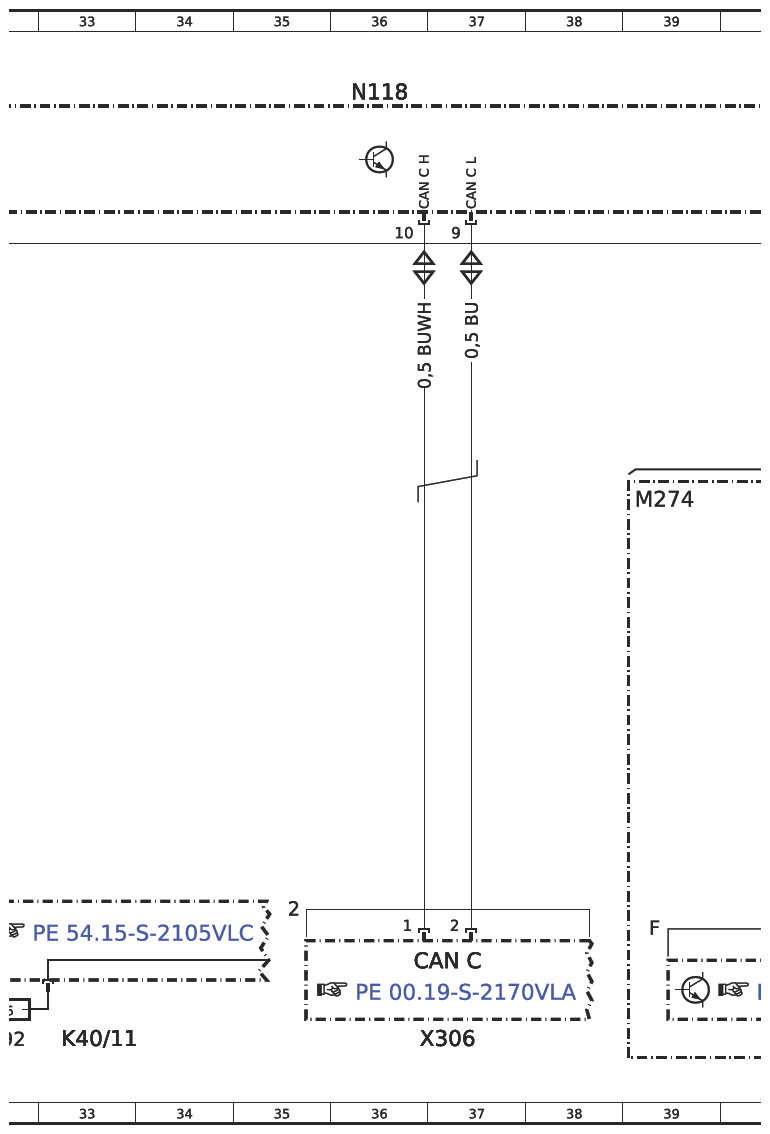

| CAN C | Drive train CAN | 37K |
| Code 775L | Brazil version | 23F |
| Code M70 | Engine for ethanol E100 | 23F |
| K40/11 | Firewall fuse and relay module | 3L |
| K40/11 | Firewall fuse and relay module | 33L |
| K40/11 | Firewall fuse and relay module | 28L |

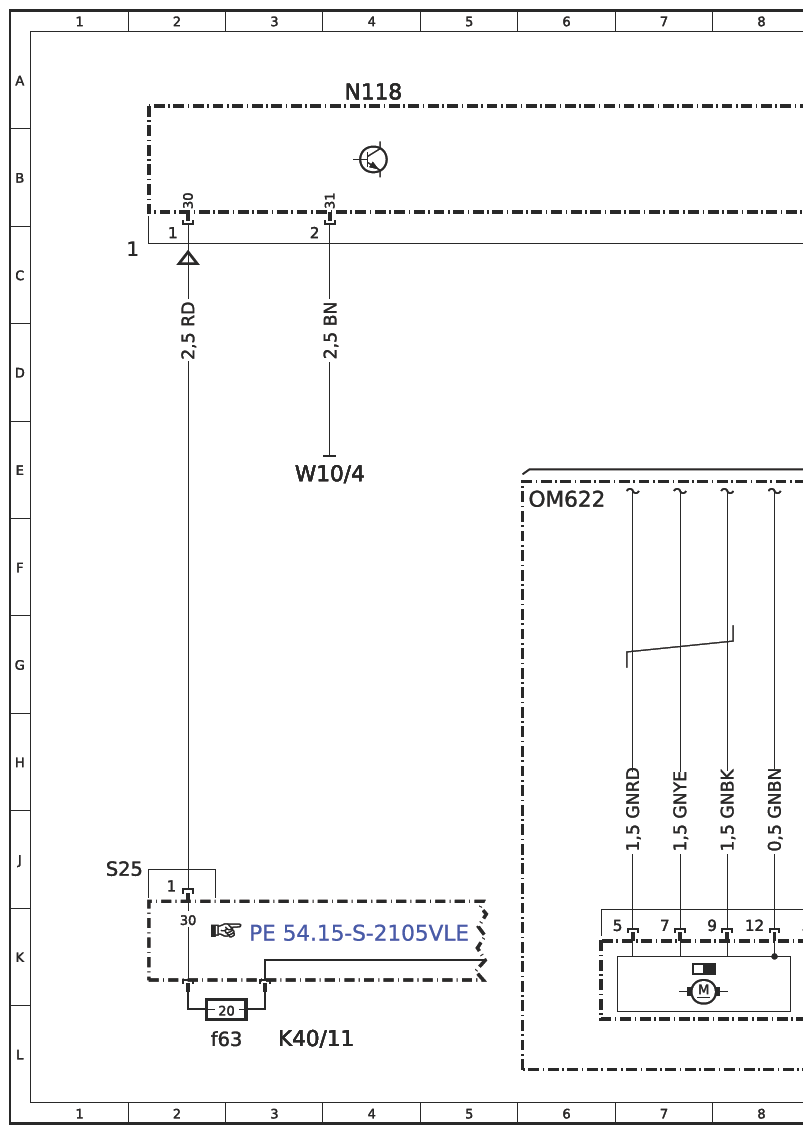

| K40/11f63 | Fuse 63 | 2L |
| K40/11f91 | Fuse 91 | 27L |
| K40/11f92 | Fuse 92 | 32L |

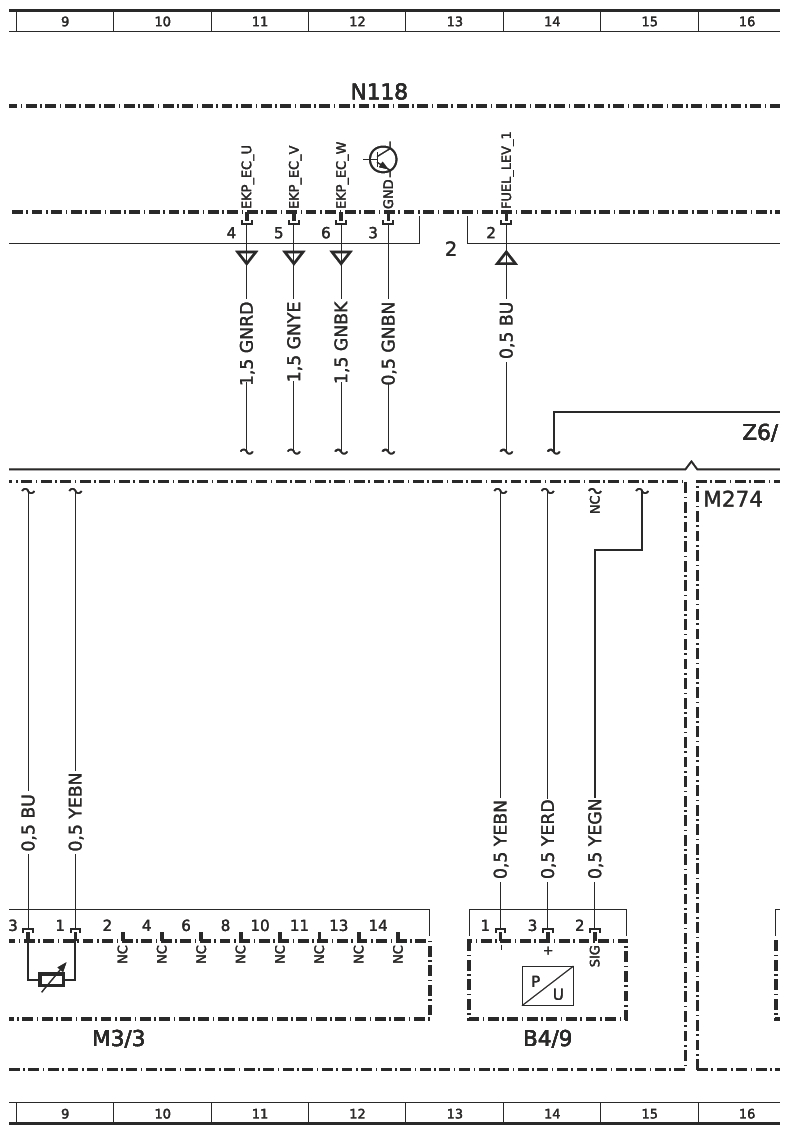

| M3/3 | Fuel pump with fuel feed module | 9L |

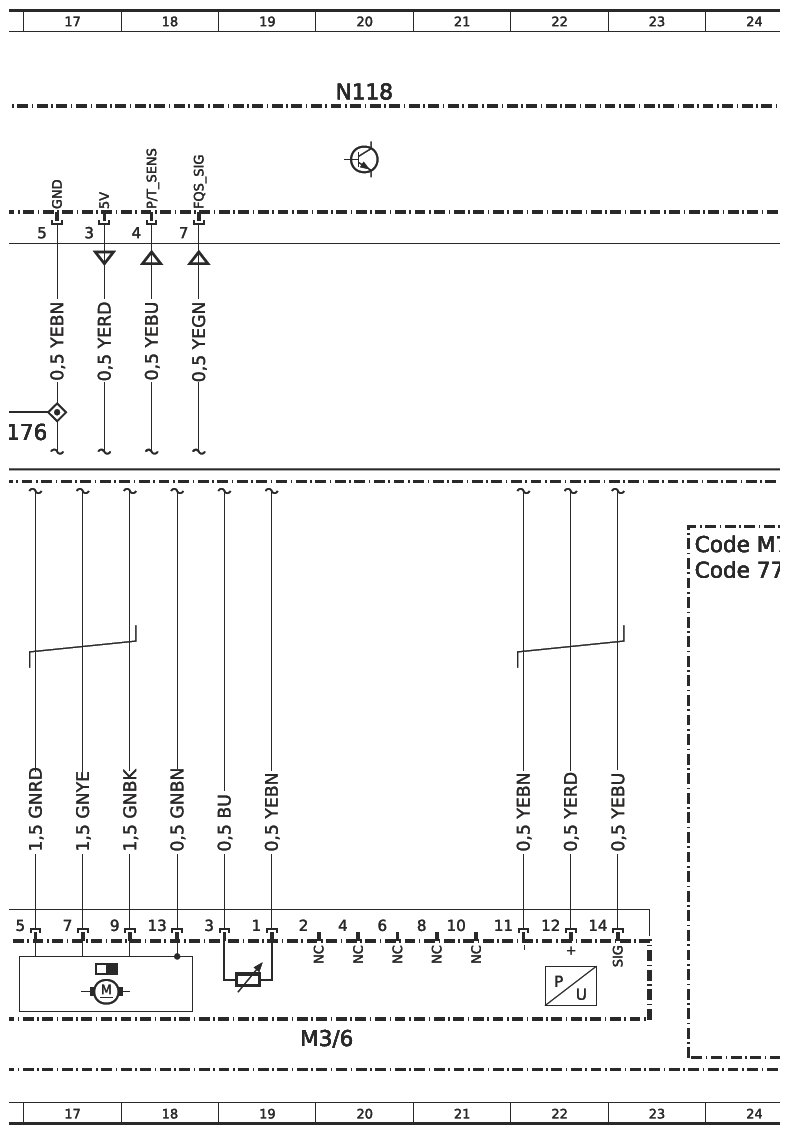

| M3/6 | Fuel pump with fill level sensor | 20L |
| N118 | Fuel system control unit (FSCU) | 4A |
| N118 | Fuel system control unit (FSCU) | 12A |
| N118 | Fuel system control unit (FSCU) | 20A |
| N118 | Fuel system control unit (FSCU) | 36A |
| N118 | Fuel system control unit (FSCU) | 44A |
| N118 | Fuel system control unit (FSCU) | 28A |
| N3/34 | ME-SFI [ME] control unit | 40L |
| N3/36 | CDI control unit | 45L |
| W10/4 | Additional battery ground point | 3E |
| W10/4 | Additional battery ground point | 25G |
| X306 | Drive train CAN (CAN C) potential distributor electrical connector | 37L |
| Z6/176 | Sensor ground connection connector sleeve | 16E |
