Wiring Diagram Of Reversing Camera - PE54.65-S-2103-97VVB
Model 447.6 with code FR8 (Rear view camera) except code M8E (Electric motor 85 kW/battery 60 kWh (usable)) except code ME0 (Electric motor 85 kW) except code XM0 (Facelift) except code XM7 (MOPF II) except code ZL3 (National version for Latin America) B84/3, B84/10
Model 447.7 with code FR8 (Rear view camera) except code M7E (Electric motor 150 kW/battery 60 kWh (usable)) except code ME0 (Electric motor 85 kW) except code ME4 (Electric motor 145 kW) except code XM0 (Facelift) except code XM7 (MOPF II) except code ZL3 (National version for Latin America) B84/3, B84/10
| Code: | Designation: | Position: |
|---|---|---|

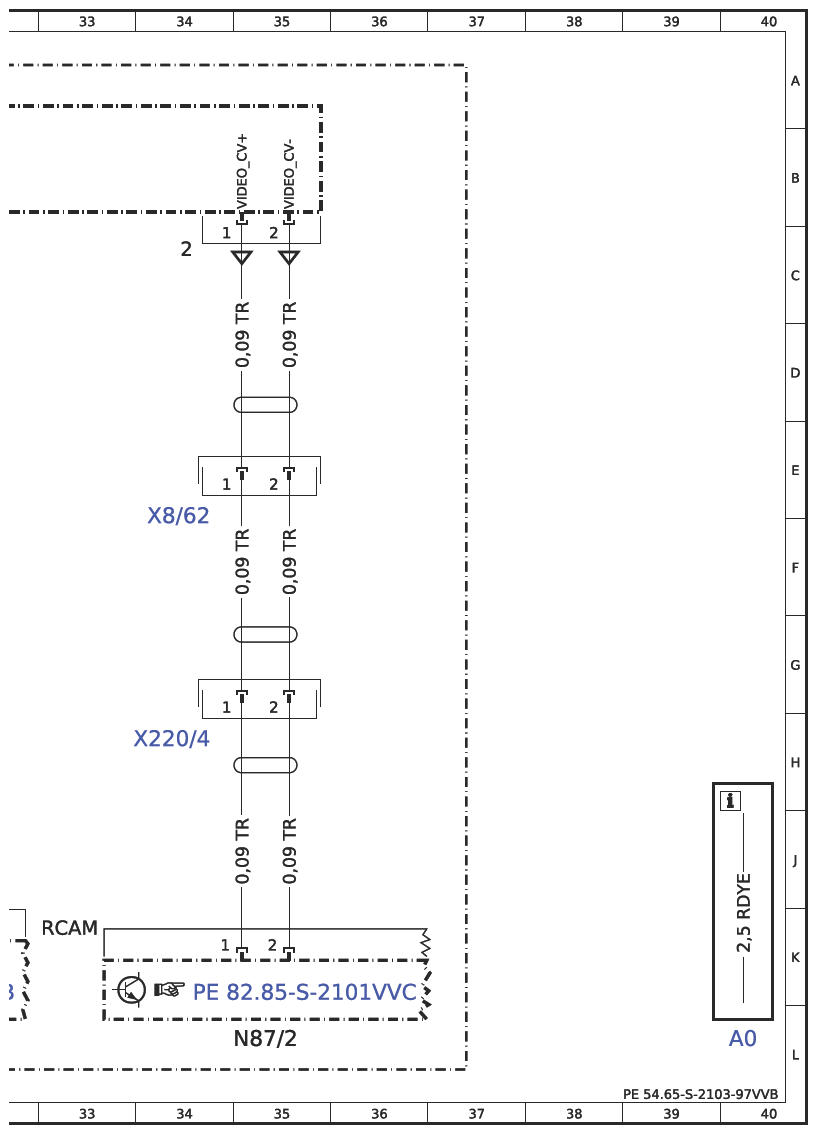

| A0 | Color code key | 40L |

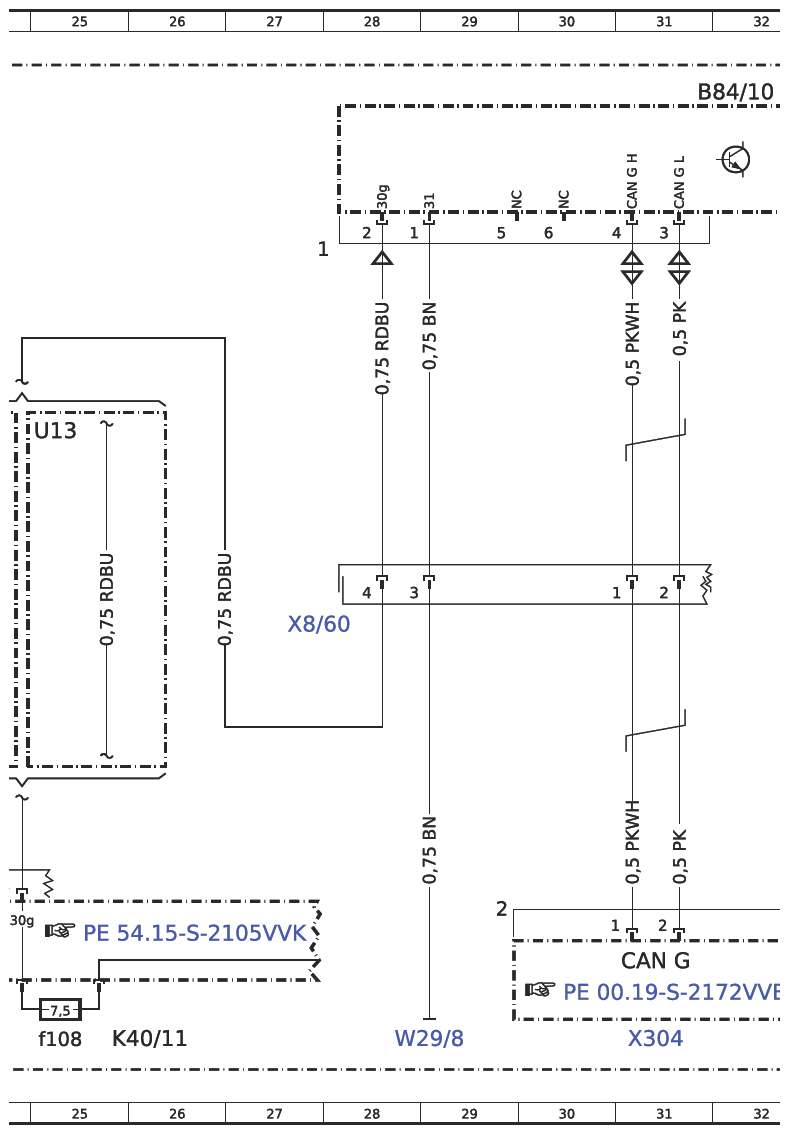

| B84/10 | Rear-end door reversing camera (RFK) control unit | 32A |

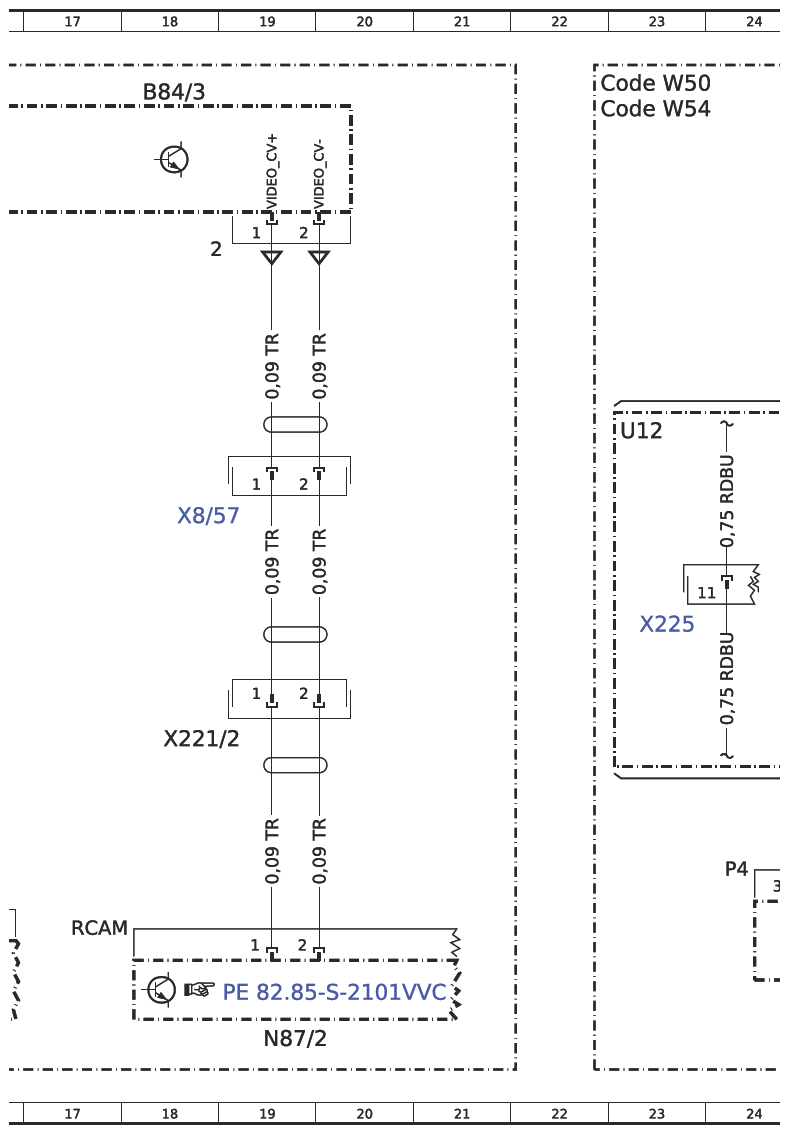

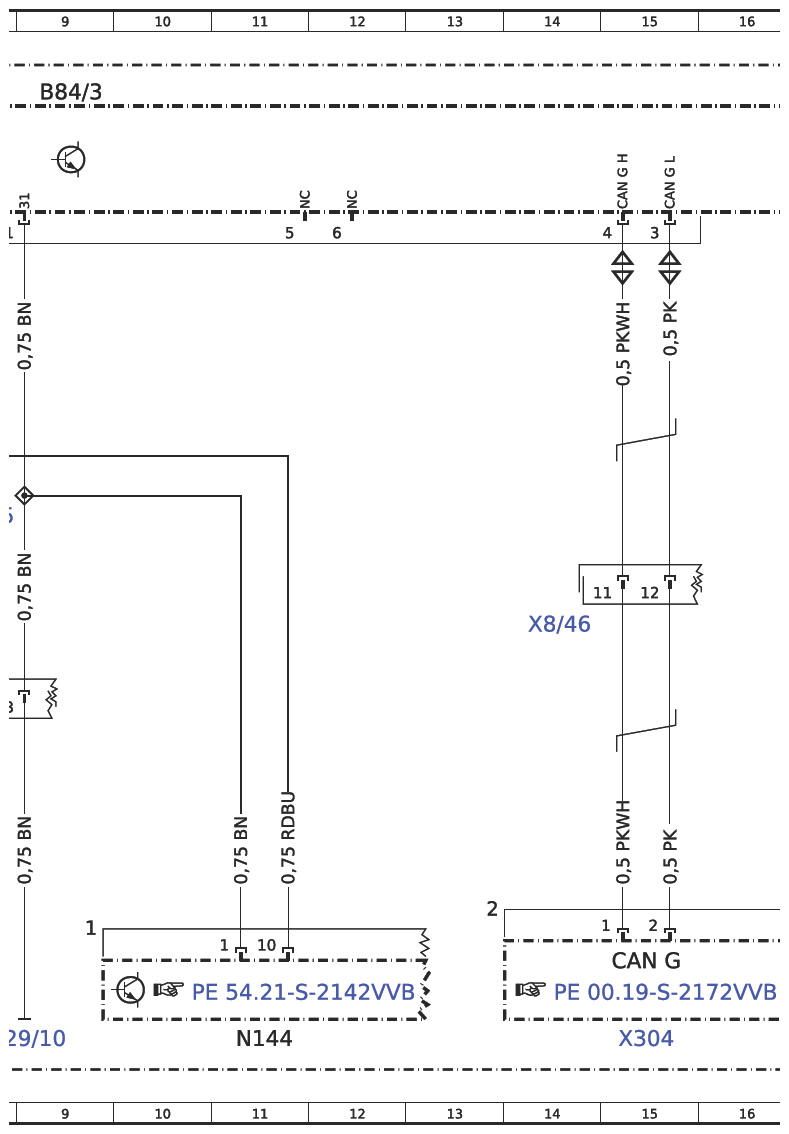

| B84/3 | Reversing camera (RFK) control unit | 9A |
| B84/3 | Reversing camera (RFK) control unit | 18A |
| CAN G | Front end CAN | 15K |
| CAN G | Front end CAN | 31K |
| Code EN7 | Audio 15 | 2B |
| Code W50 | Rear-end door, two-leaf, 180 degrees without window | 22A |
| Code W54 | Rear-end doors, two-leaf, opening as far as side wall | 22A |

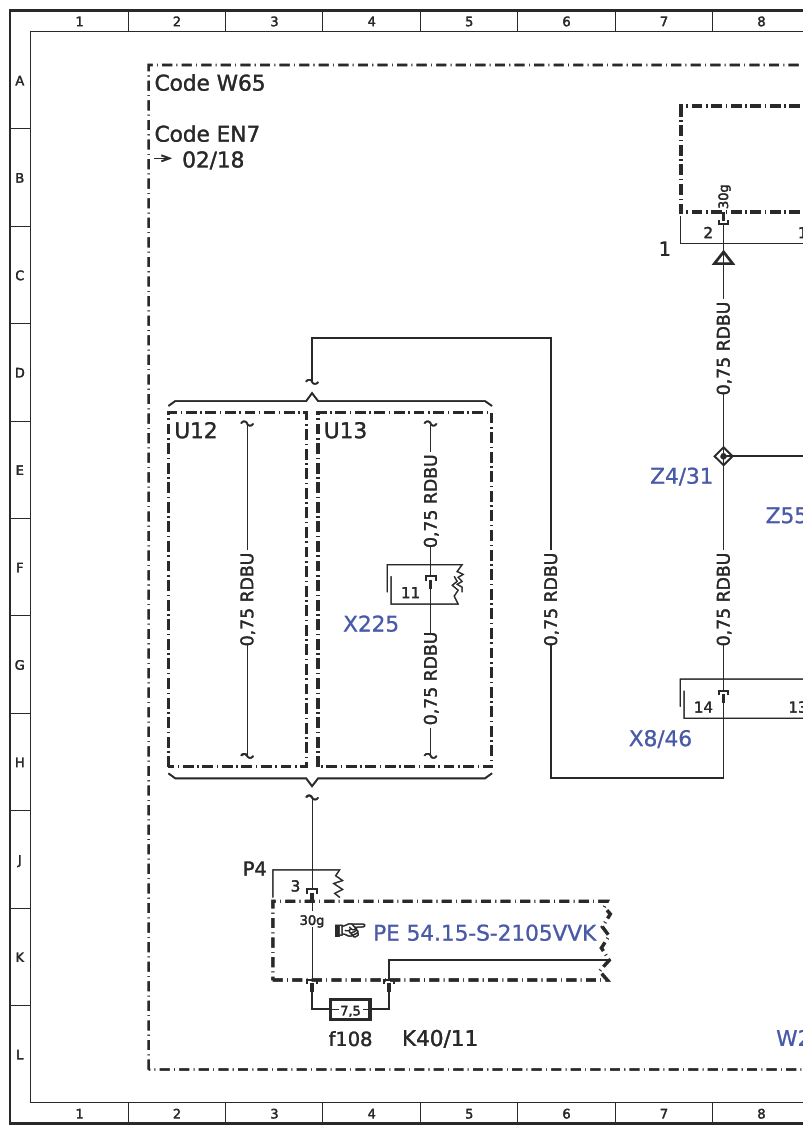

| Code W65 | Liftgate | 2A |
| K40/11 | Firewall fuse and relay module | 5L |
| K40/11 | Firewall fuse and relay module | 26L |
| K40/11f108 | Fuse 108 | 4L |
| K40/11f108 | Fuse 108 | 25L |
| N144 | Camera cover (KAB) control unit | 11L |
| N87/2 | Radio (Audio) | 19L |
| N87/2 | Radio (Audio) | 35L |
| U12 | Valid for left-hand drive vehicles | 2E |
| U12 | Valid for left-hand drive vehicles | 23E |
| U13 | Valid for right-hand drive vehicles | 4E |
| U13 | Valid for right-hand drive vehicles | 25E |
| W29/10 | Right D-pillar ground point | 8L |
| W29/8 | Left D-pillar ground point | 28L |
| X220/4 | Left main wiring harness/cockpit wiring harness electrical connector 5 | 34H |
| X221/2 | Right main wiring harness/cockpit wiring harness electrical connector 3 | 18H |
| X225 | Main wiring harness/firewall main wiring harness 1 electrical connector | 4G |
| X225 | Main wiring harness/firewall main wiring harness 1 electrical connector | 23G |
| X304 | Front end CAN (CAN G) potential distributor electrical connector | 15L |
| X304 | Front end CAN (CAN G) potential distributor electrical connector | 31L |
| X8/46 | Right liftgate electrical connector 2 | 7H |
| X8/46 | Right liftgate electrical connector 2 | 14G |
| X8/57 | Right liftgate electrical connector 4 | 18F |
| X8/60 | Left rear-end door electrical connector 1 | 28G |
| X8/62 | Left rear-end door electrical connector 3 | 34F |
| Z4/31 | Reversing camera tml. 30 connector sleeve | 7E |
| Z55 | Reversing camera tml. 31 connector sleeve | 8F |
