Wiring Diagram For Parktronic System (PTS) Control Unit - PE54.65-S-2101-97VVB
Model 447.6 with code EZ7 (Active Parking Assist) except code M8E (Electric motor 85 kW/battery 60 kWh (usable)) except code ME0 (Electric motor 85 kW) except code XM0 (Facelift) except code XM7 (MOPF II) except code ZL3 (National version for Latin America) N62
Model 447.7 with code EZ7 (Active Parking Assist) except code M7E (Electric motor 150 kW/battery 60 kWh (usable)) except code ME0 (Electric motor 85 kW) except code ME4 (Electric motor 145 kW) except code XM0 (Facelift) except code XM7 (MOPF II) except code ZL3 (National version for Latin America) N62
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 56L |

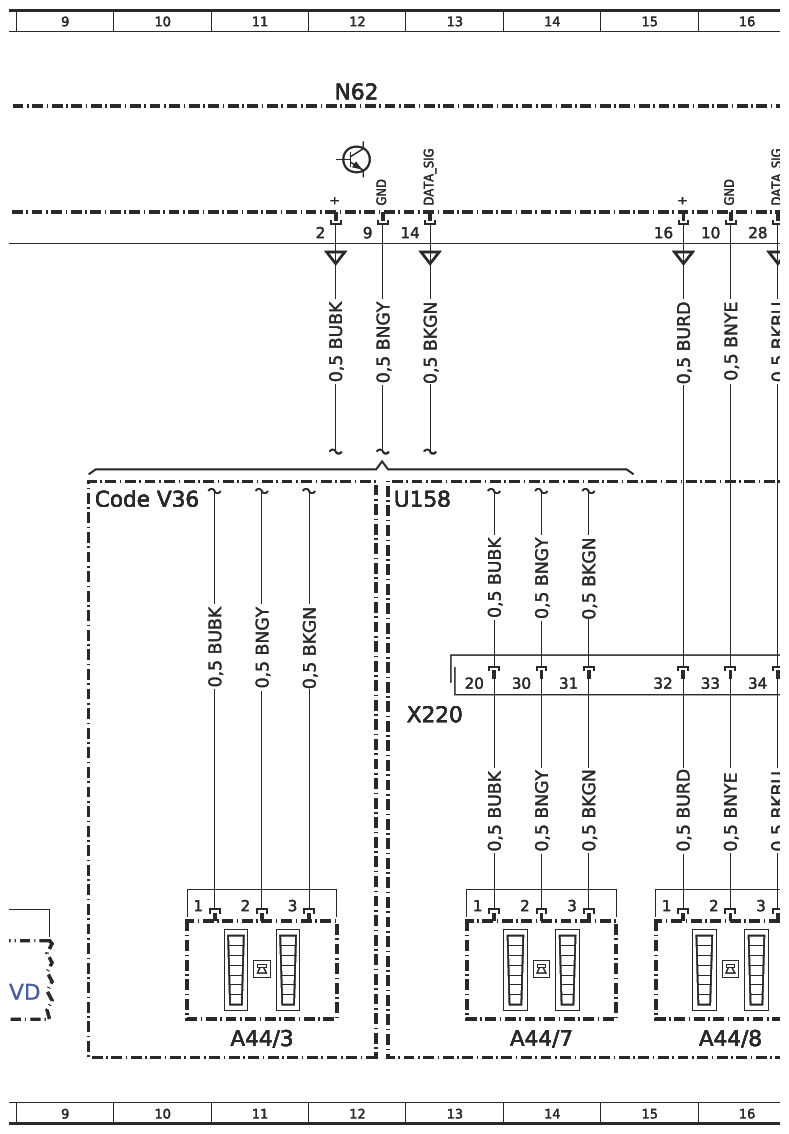

| A44/3 | Rear PARKTRONIC warning element | 11L |
| A44/7 | Left front PARKTRONIC warning element | 14L |
| A44/8 | Right front PARKTRONIC warning element | 16L |

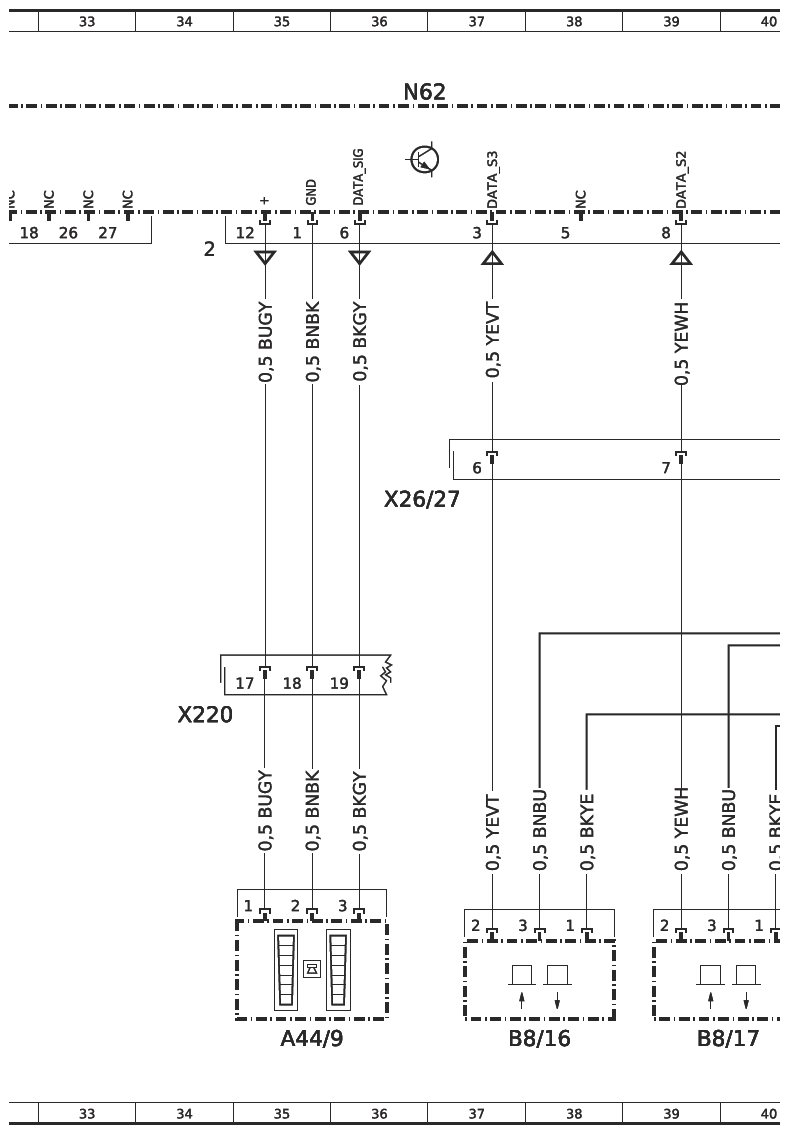

| A44/9 | Center front PARKTRONIC warning element | 35L |

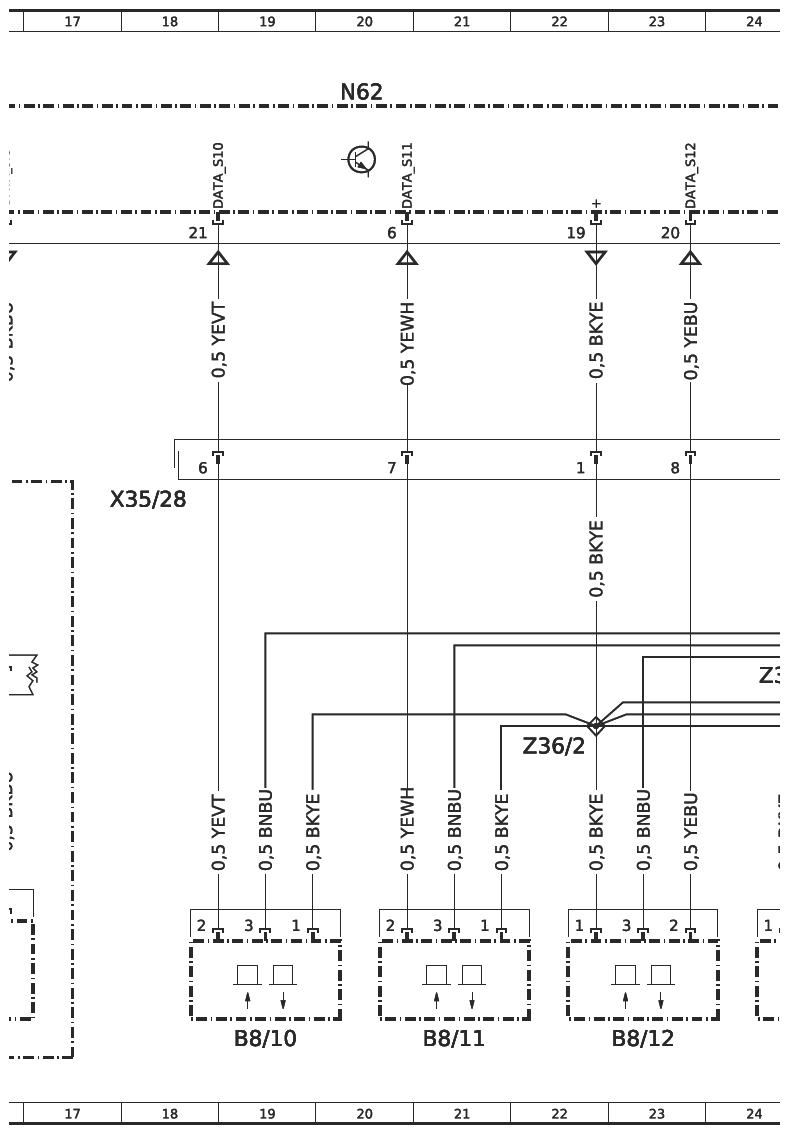

| B8/10 | Parktronic sensor, inner left rear | 19L |
| B8/11 | PARKTRONIC sensor, center left rear | 21L |
| B8/12 | Parktronic sensor, outer left rear | 23L |

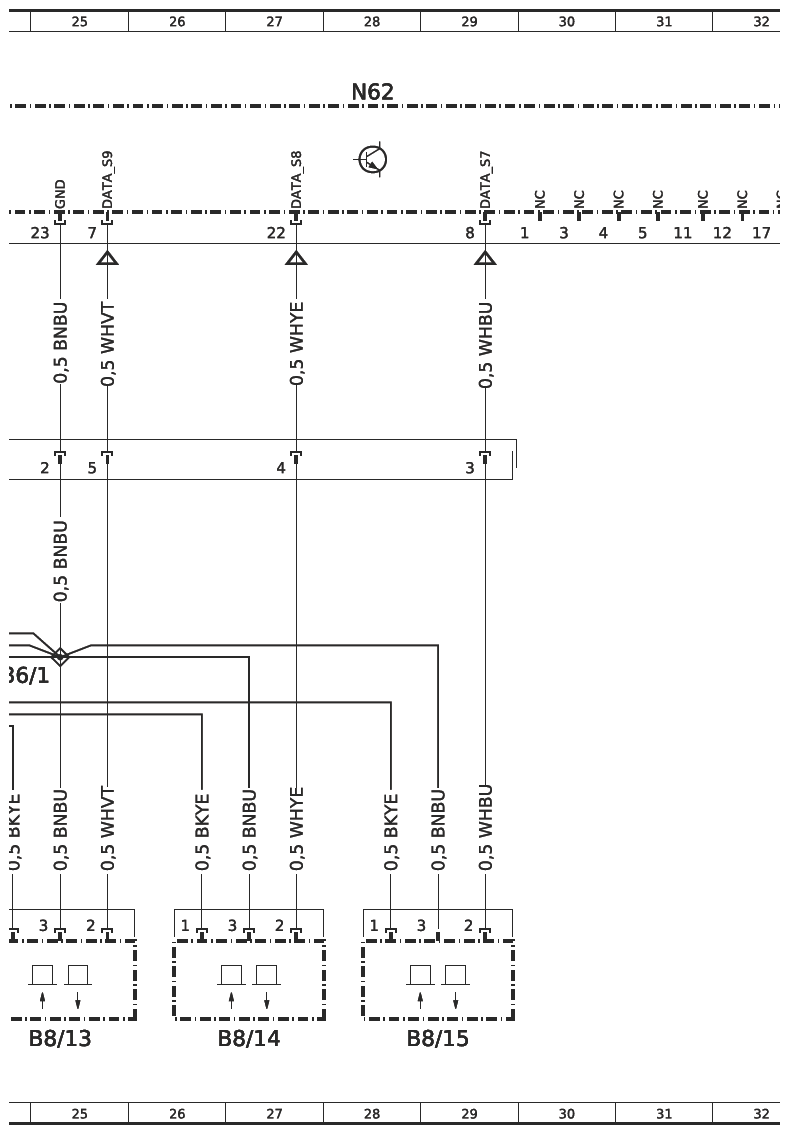

| B8/13 | Parktronic sensor, inner right rear | 25L |
| B8/14 | PARKTRONIC sensor, center right rear | 27L |
| B8/15 | Parktronic sensor, outer right rear | 29L |
| B8/16 | PARKTRONIC sensor, inner left front | 38L |
| B8/17 | PARKTRONIC sensor, center left front | 39L |

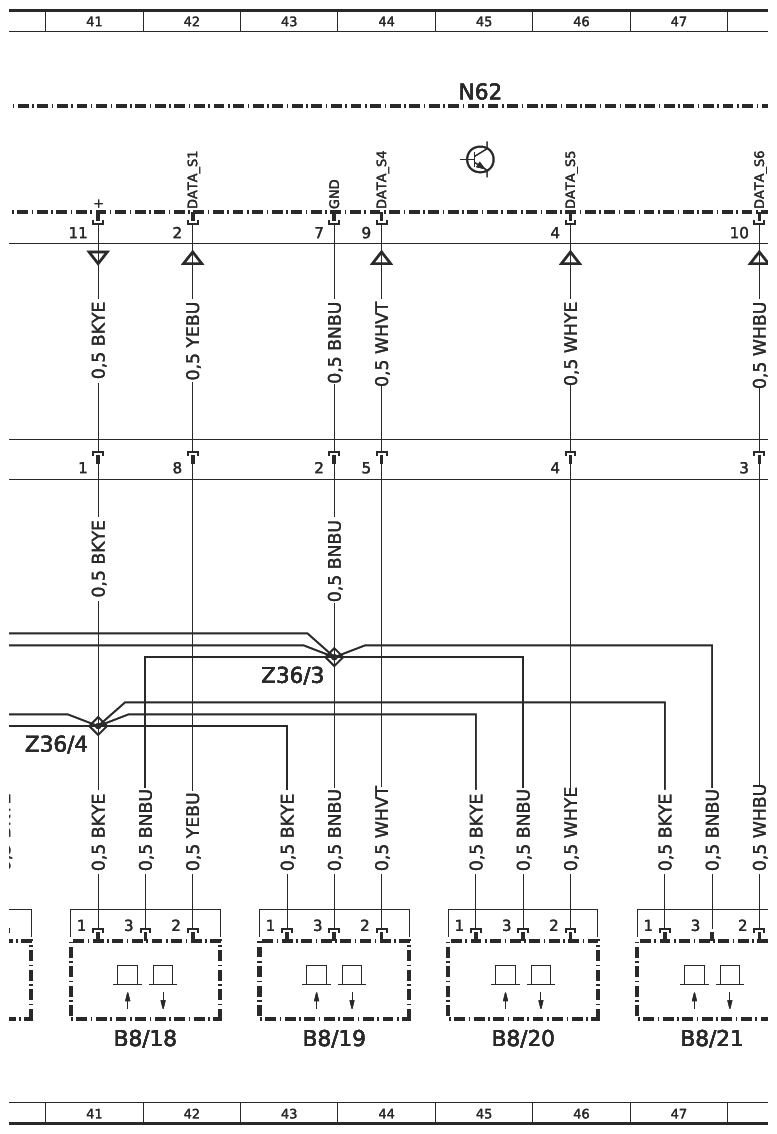

| B8/18 | PARKTRONIC sensor, outer left front | 41L |
| B8/19 | PARKTRONIC sensor, inner right front | 43L |
| B8/20 | PARKTRONIC sensor, center right front | 45L |
| B8/21 | PARKTRONIC sensor, outer right front | 47L |
| CAN E | Chassis CAN | 7K |
| Code V36 | Headliner | 9E |

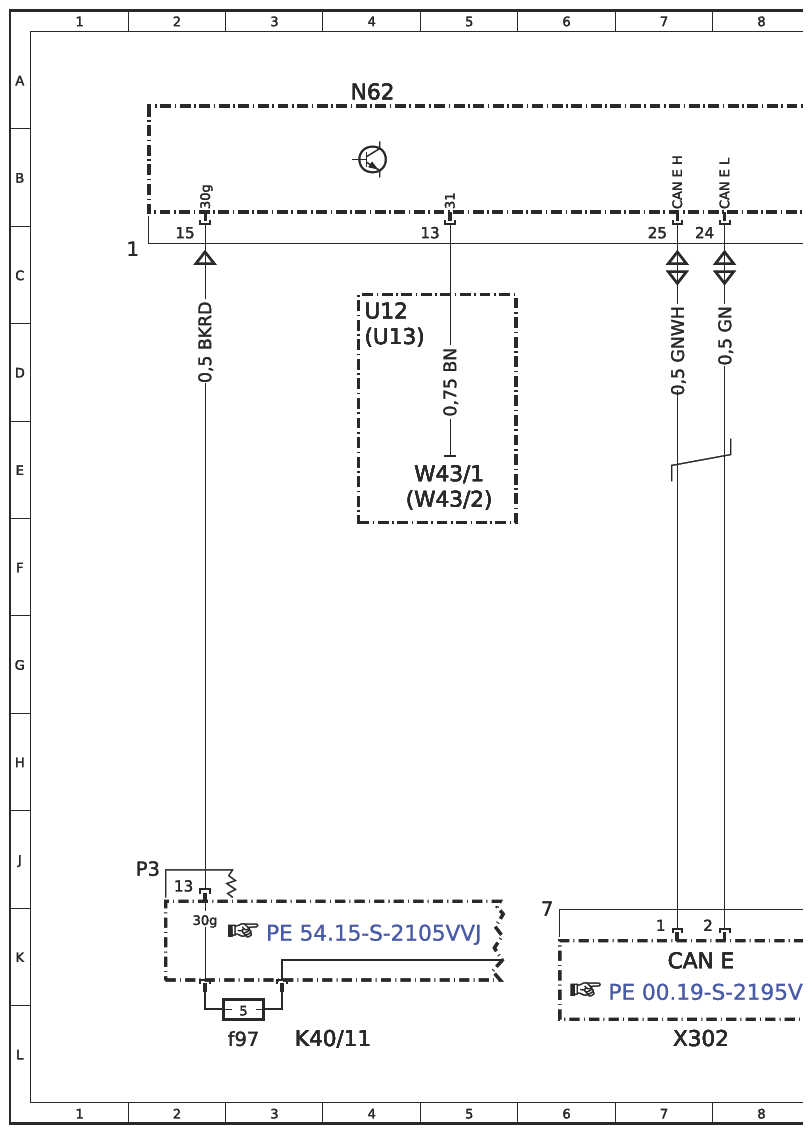

| K40/11 | Firewall fuse and relay module | 3L |
| K40/11f97 | Fuse 97 | 3L |
| N62 | Parktronic control unit (PTS) | 12A |
| N62 | Parktronic control unit (PTS) | 20A |
| N62 | Parktronic control unit (PTS) | 28A |
| N62 | Parktronic control unit (PTS) | 36A |
| N62 | Parktronic control unit (PTS) | 4A |
| N62 | Parktronic control unit (PTS) | 45A |
| U12 | Valid for left-hand drive vehicles | 4C |
| U13 | Valid for right-hand drive vehicles | 4D |
| U158 | Valid without code V36 Headliner | 12E |
| W43/1 | Left vehicle interior firewall ground point | 5E |
| W43/2 | Right vehicle interior firewall ground point | 5E |
| X220 | Left main wiring harness/cockpit wiring harness electrical connector 1 | 13H |
| X220 | Left main wiring harness/cockpit wiring harness electrical connector 1 | 34H |
| X26/27 | Front bumper PARKTRONIC electrical connector | 37E |
| X302 | Chassis CAN (CAN E) potential distributor electrical connector | 7L |
| X35/28 | Rear bumper PARKTRONIC electrical connector | 18E |
| Z36/1 | Rear sensors ground connection connector sleeve | 24G |
| Z36/2 | Rear sensors power supply connector sleeve | 22H |
| Z36/3 | Front sensors ground connection connector sleeve | 43G |
| Z36/4 | Front sensors power supply connector sleeve | 41H |
