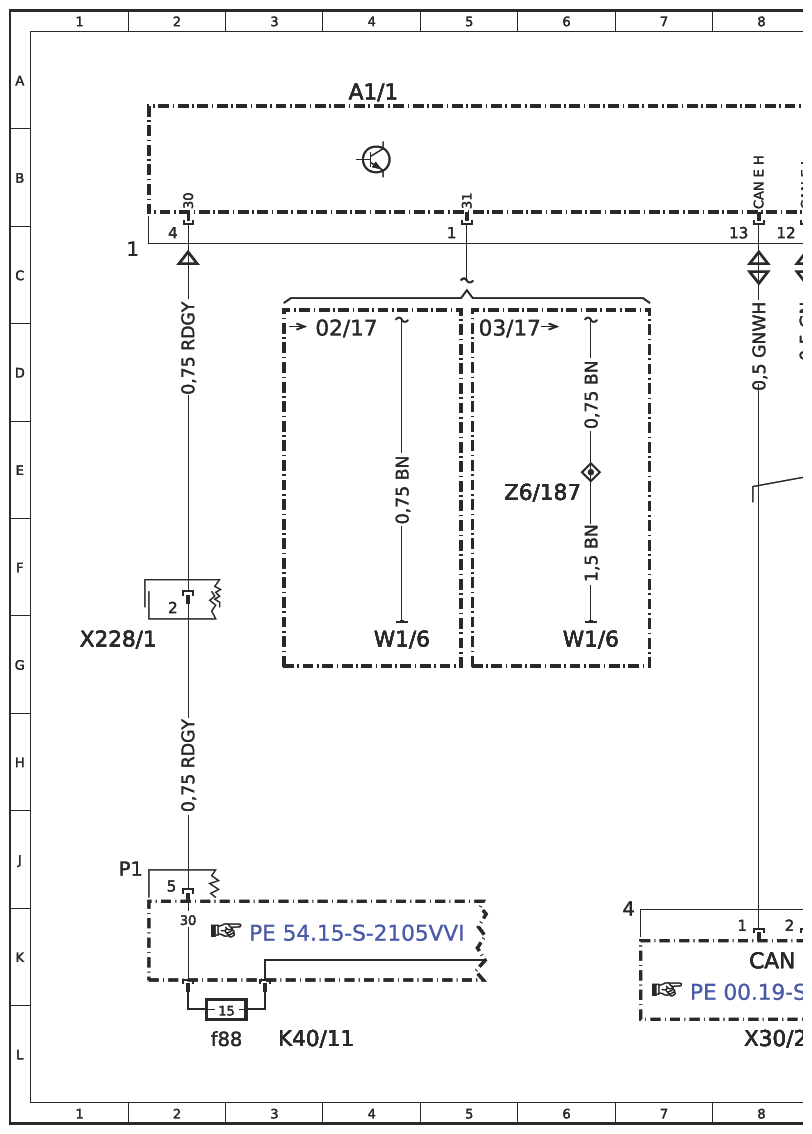

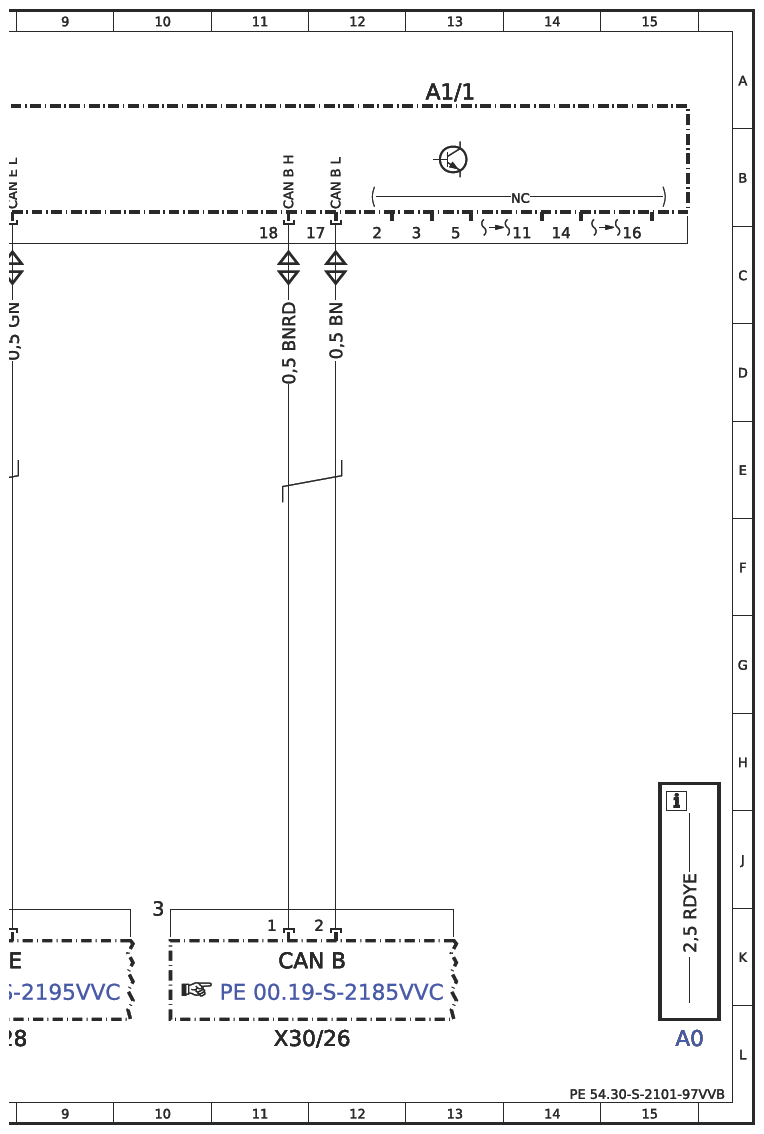

Wiring Diagram For Instrument Cluster (IC) Control Unit - PE54.30-S-2101-97VVB
Model 447.6 except code M8E (Electric motor 85 kW/battery 60 kWh (usable)) except code ME0 (Electric motor 85 kW) except code XM0 (Facelift) except code XM7 (MOPF II) except code ZL3 (National version for Latin America) A1/1
Model 447.7 except code M7E (Electric motor 150 kW/battery 60 kWh (usable)) except code ME0 (Electric motor 85 kW) except code ME4 (Electric motor 145 kW) except code XM0 (Facelift) except code XM7 (MOPF II) except code ZL3 (National version for Latin America) A1/1
| Code: | Designation: | Position: |
|---|---|---|
| AO | Color code key | 15L |
| A1/1 | Instrument cluster (KI) control unit | 4A |
| A1/1 | Instrument cluster (KI) control unit | 13A |
| CAN B | Interior CAN | 11K |
| CAN E | Chassis CAN | 8K |
| K40/11 | Firewall fuse and relay module | 3L |
| K40/11f88 | Fuse 88 | 2L |
| W1/6 | Cockpit ground point | 4G |
| W1/6 | Cockpit ground point | 6G |
| X228/1 | Cockpit wiring harness/fuse and relay module electrical connector 2 | 1G |
| X30/26 | Interior CAN (CAN B) potential distributor electrical connector | 11L |
| X30/28 | Chassis CAN (CAN E) potential distributor electrical connector | 8L |
| Z6/187 | Cockpit ground connection connector sleeve 3 | 6E |
