Recognize Traffic Signs, Function Schematic - PE54.30-S-2502-97A
Model 447 with code JA9 (Traffic Sign Assist) with code XM7 (MOPF II)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Wiper status, signal | 7A |
| 1 | Wiper status, signal | 14J |
| 10 | Instrument cluster, message | 29J |
| 2 | Outside temperature sensor, signal | 7C |
| 2 | Outside temperature sensor, signal | 14H |
| 3 | Multifunction camera, status | 14K |
| 4 | Gear range, status | 15H |
| 4 | Gear range, status | 21B |
| 5 | Steering wheel angle sensor, signal | 14K |
| 6 | Engine management, status | 15H |
| 6 | Engine management, status | 25A |
| 6 | Engine management, status | 25C |
| 7 | Navigation data, signal | 16H |
| 8 | Speed, turn rate and lateral acceleration, signal | 17H |
| 8 | Speed, turn rate and lateral acceleration, signal | 25G |
| 9 | Warning message issue, request | 17J |
| A1 | Instrument cluster | 33G |
| A26/17 | Head unit | 23D |
| B14 | Outside temperature sensor | 2C |
| B167 | Left frontal acceleration sensor | 27G |
| B167/1 | Right frontal acceleration sensor | 27G |
| B84/8 | Multifunction camera (MFK) control unit | 8F |

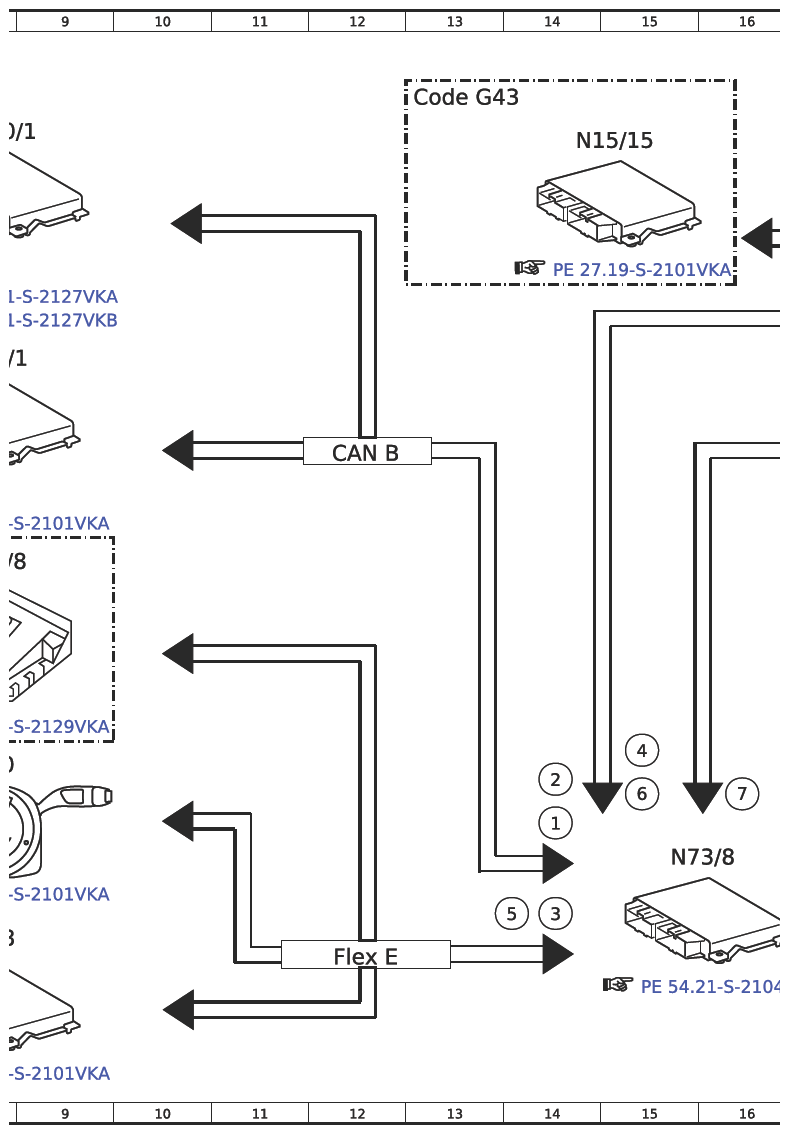

| CAN B | Interior CAN | 12E |

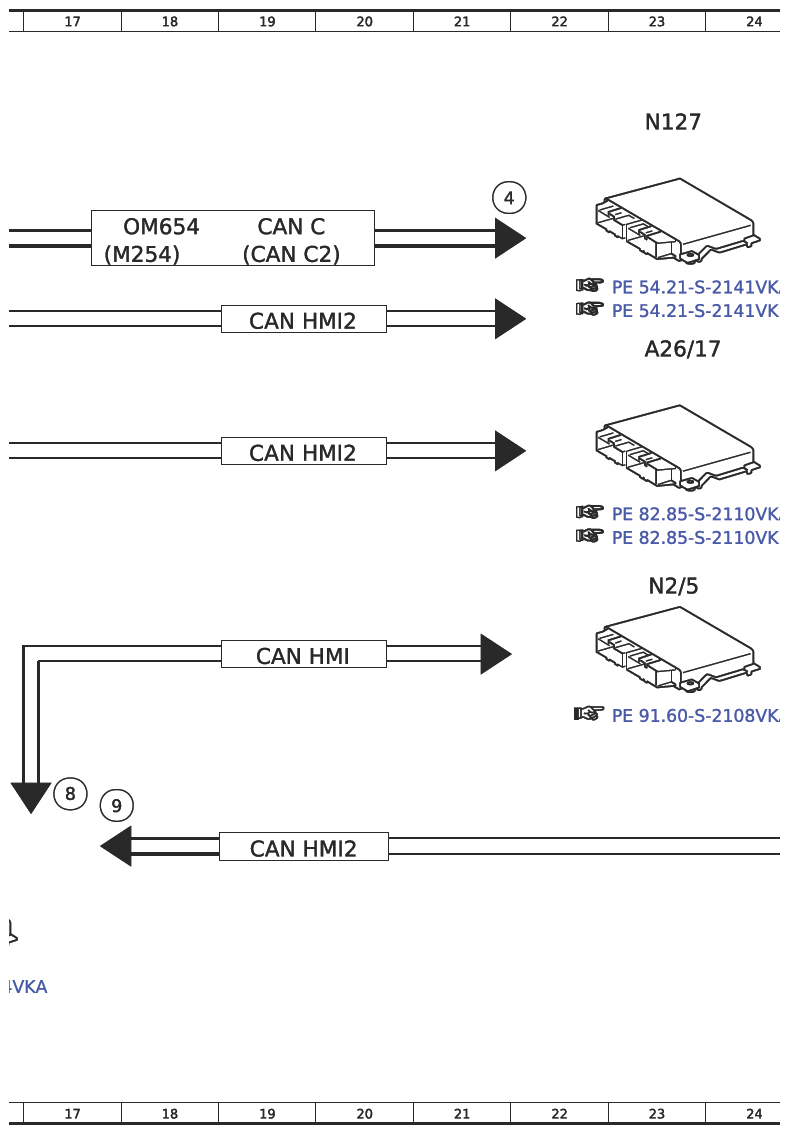

| CAN C | Drive train CAN | 19C |

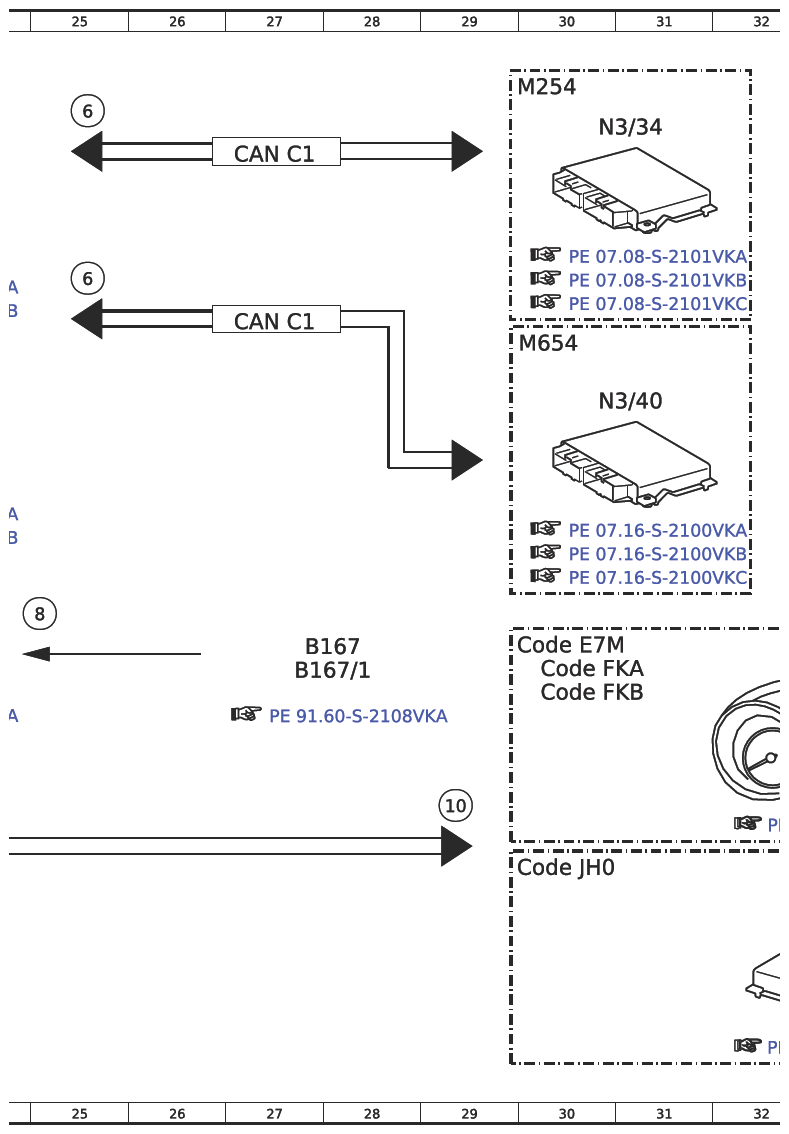

| CAN C1 | Engine CAN | 27B |
| CAN C1 | Engine CAN | 27D |
| CAN C2 | Powertrain CAN 2 | 19C |
| CAN HMI | User interface CAN | 19G |
| CAN HMI2 | User interface CAN 2 | 19J |
| CAN HMI2 | User interface CAN 2 | 19E |
| CAN HMI2 | User interface CAN 2 | 19D |
| Code E7M | MBUX multimedia system | 29G |
| Code FKA | Panel van | 30G |
| Code FKB | Vito Mixto and Tourer | 30G |
| Code JH0 | Display package | 29J |
| Flex E | Chassis FlexRay | 12K |

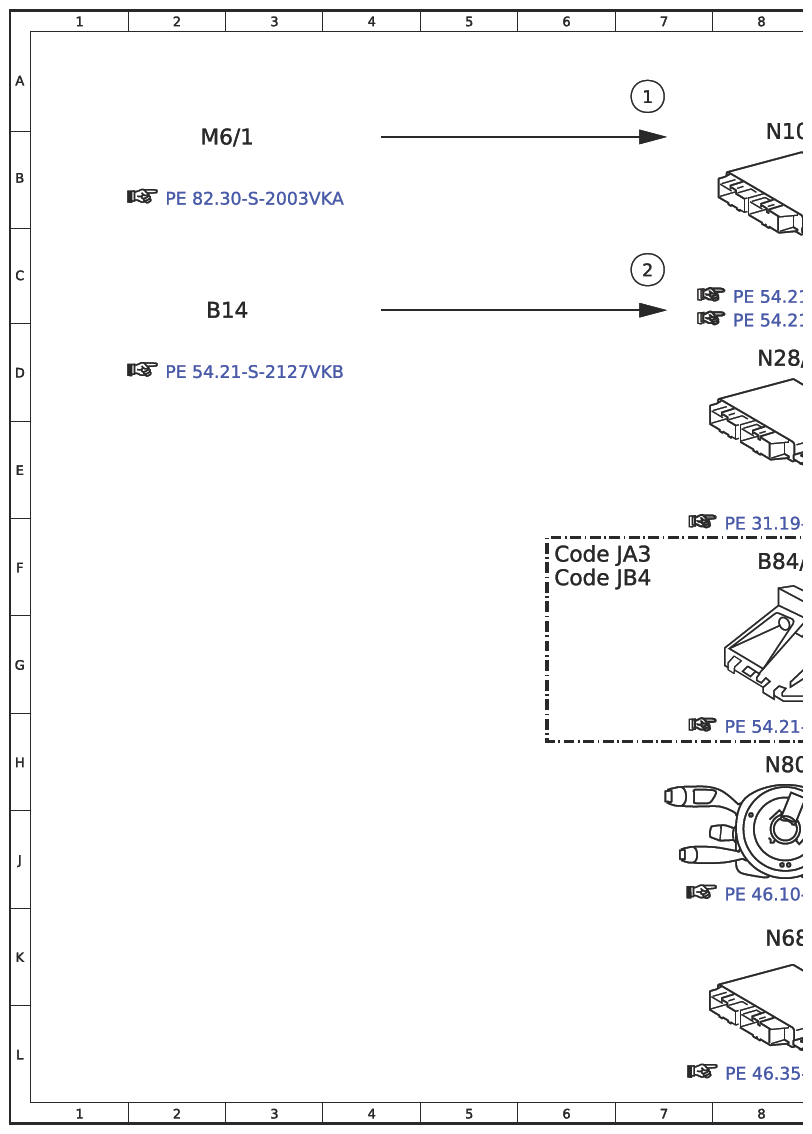

| M6/1 | Wiper motor | 2B |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 8B |
| N127 | Drivetrain control unit | 23B |

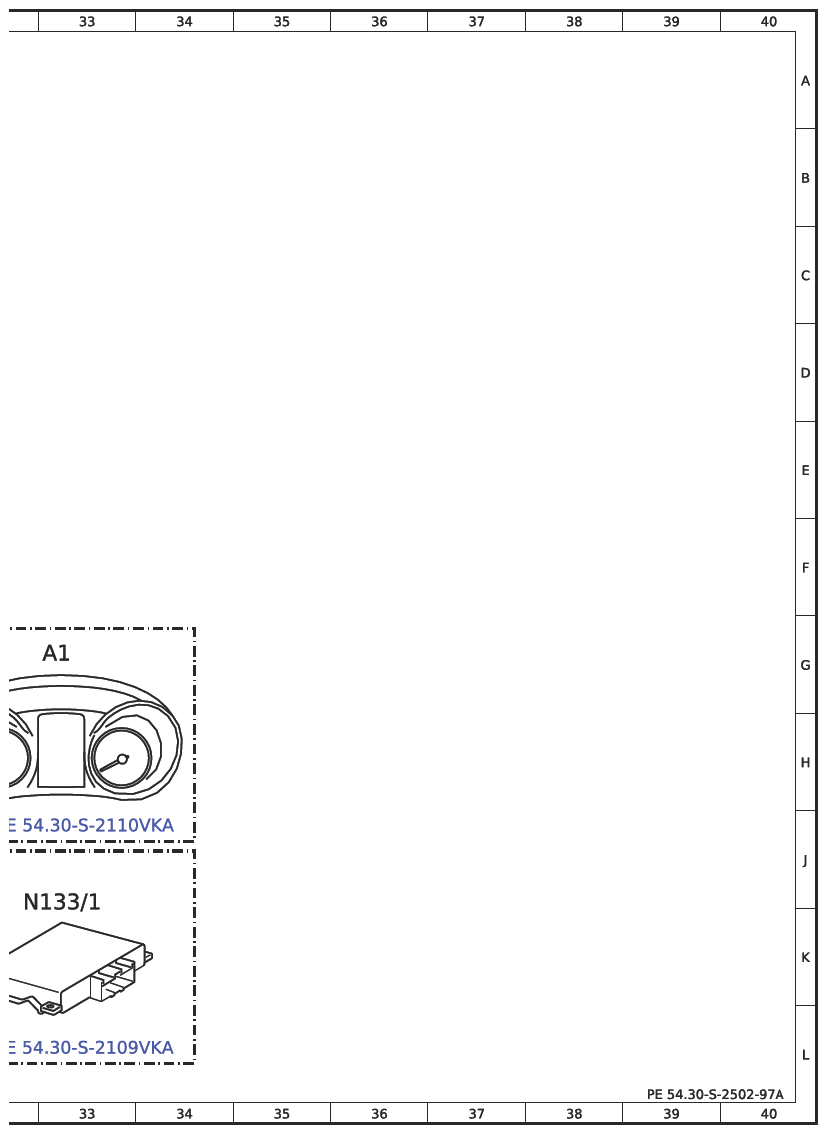

| N133/1 | Instrument cluster control unit | 33K |
| N15/15 | Fully integrated transmission control (VGS) electric controller unit | 14B |
| N2/5 | Supplemental restraint system (SRS) control unit | 23F |
| N28/1 | Trailer recognition (AAG) control unit | 8D |
| N3/34 | ME-SFI [ME] control unit | 31B |
| N3/40 | CDI control unit | 31D |
| N68 | Electrical power steering (ES) control unit | 8K |
| N73/8 | Electronic ignition lock (EZS) control unit | 15J |
| N80 | Steering column tube module (MRM) control unit | 8H |
