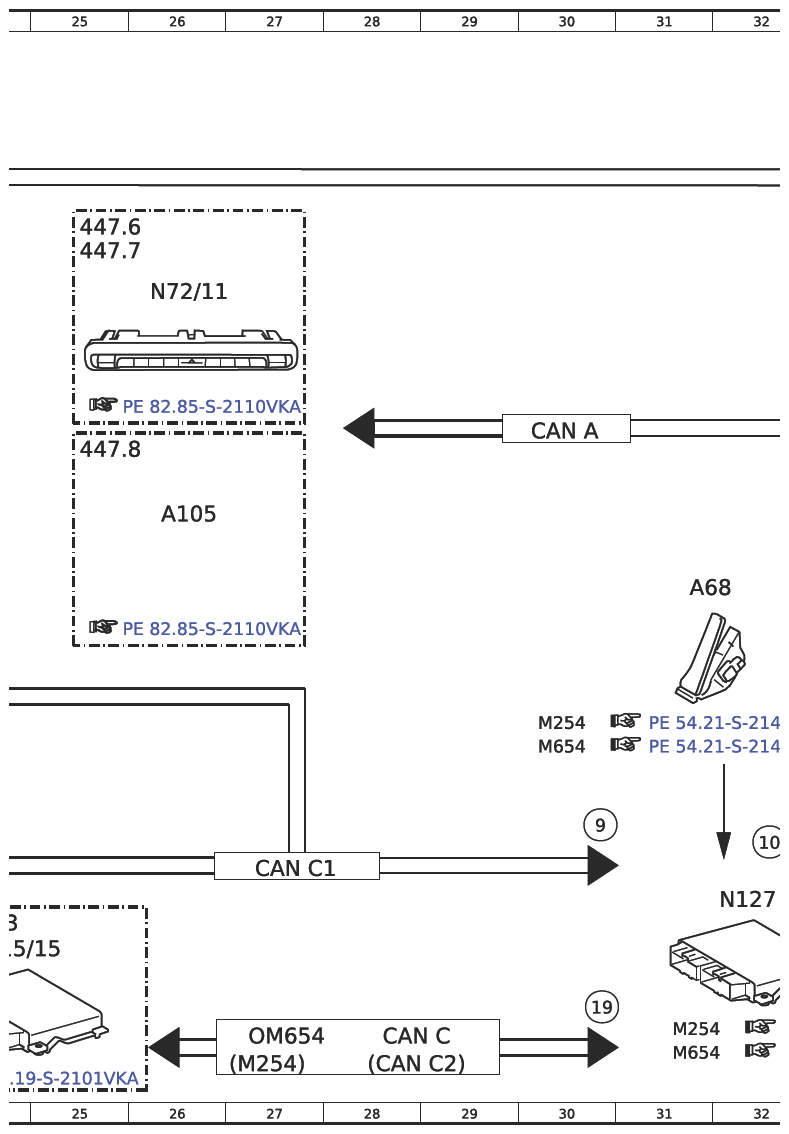

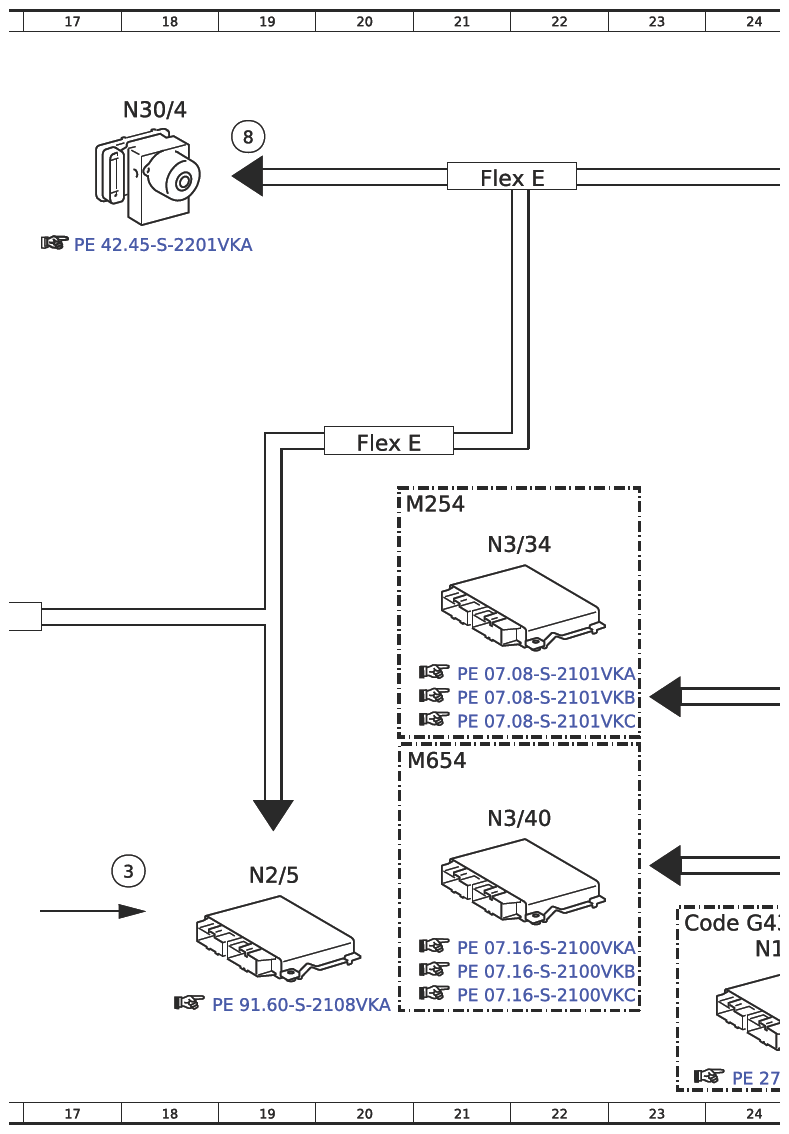

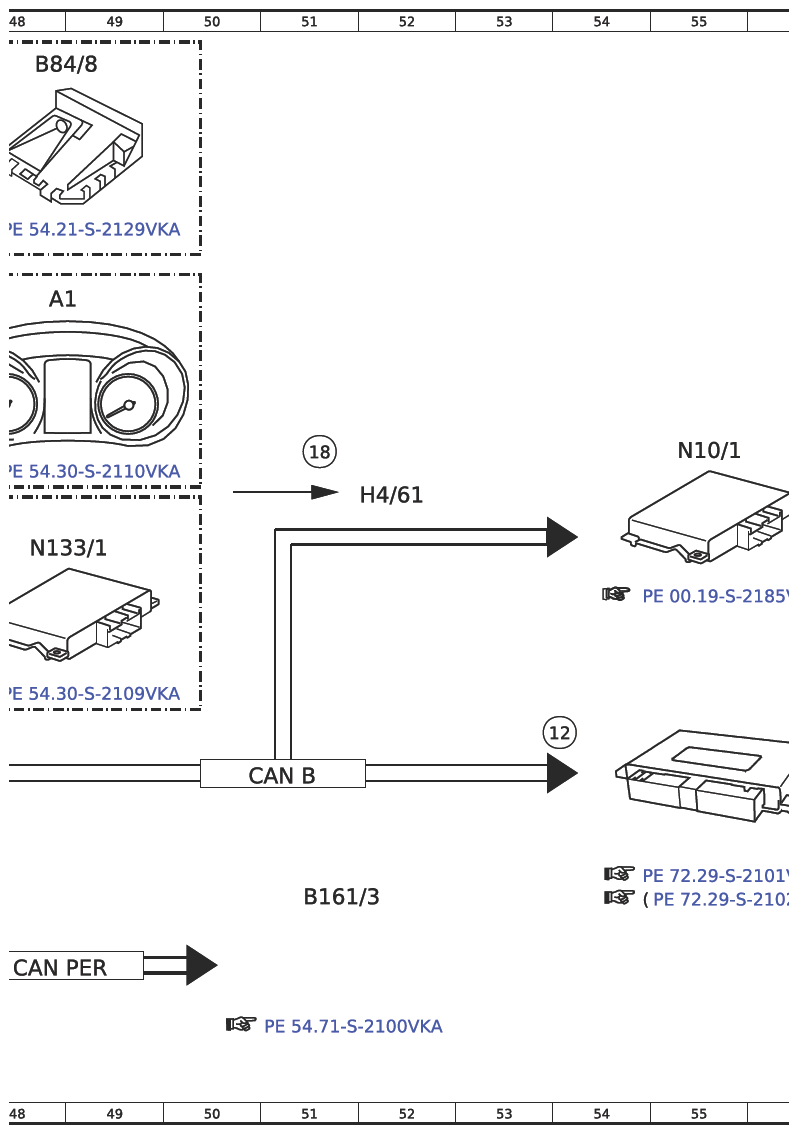

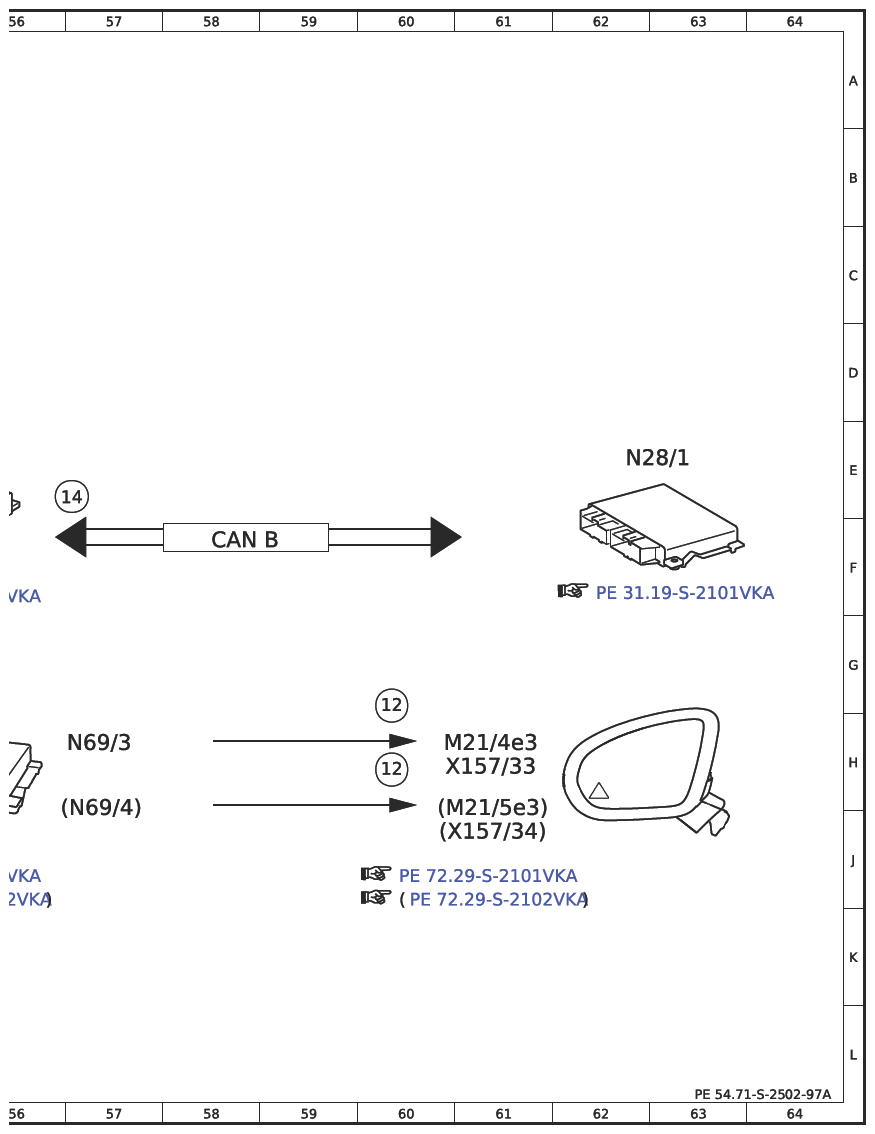

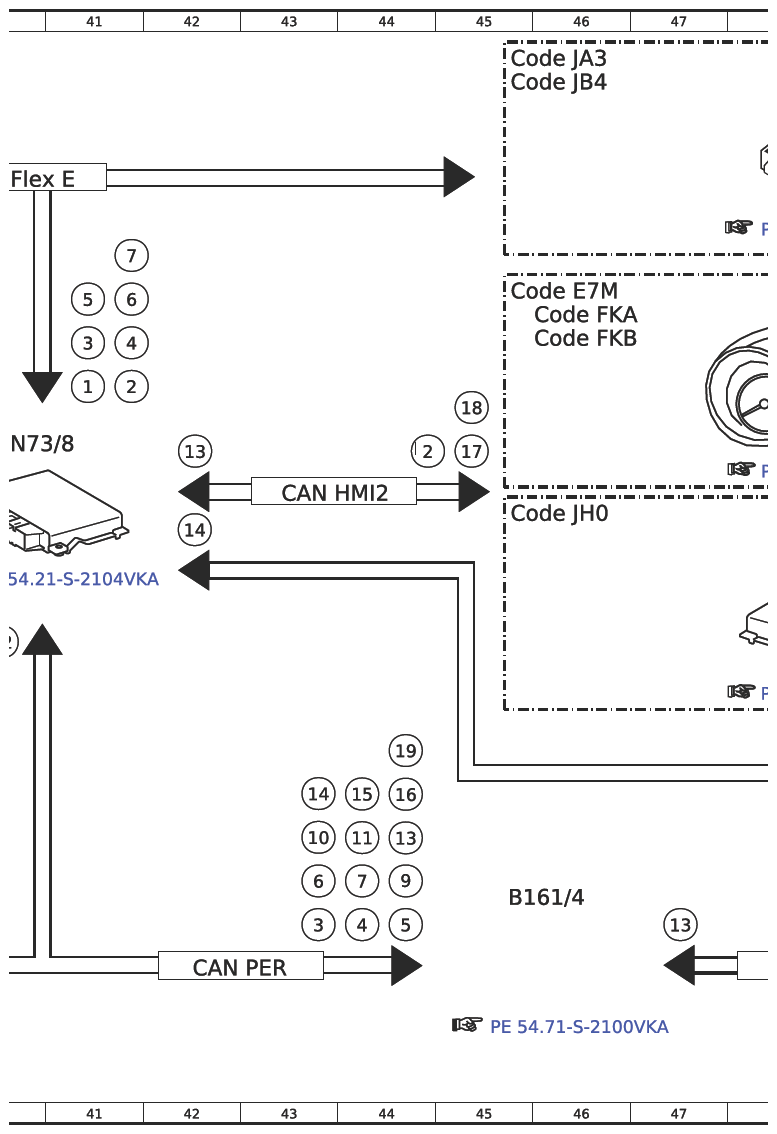

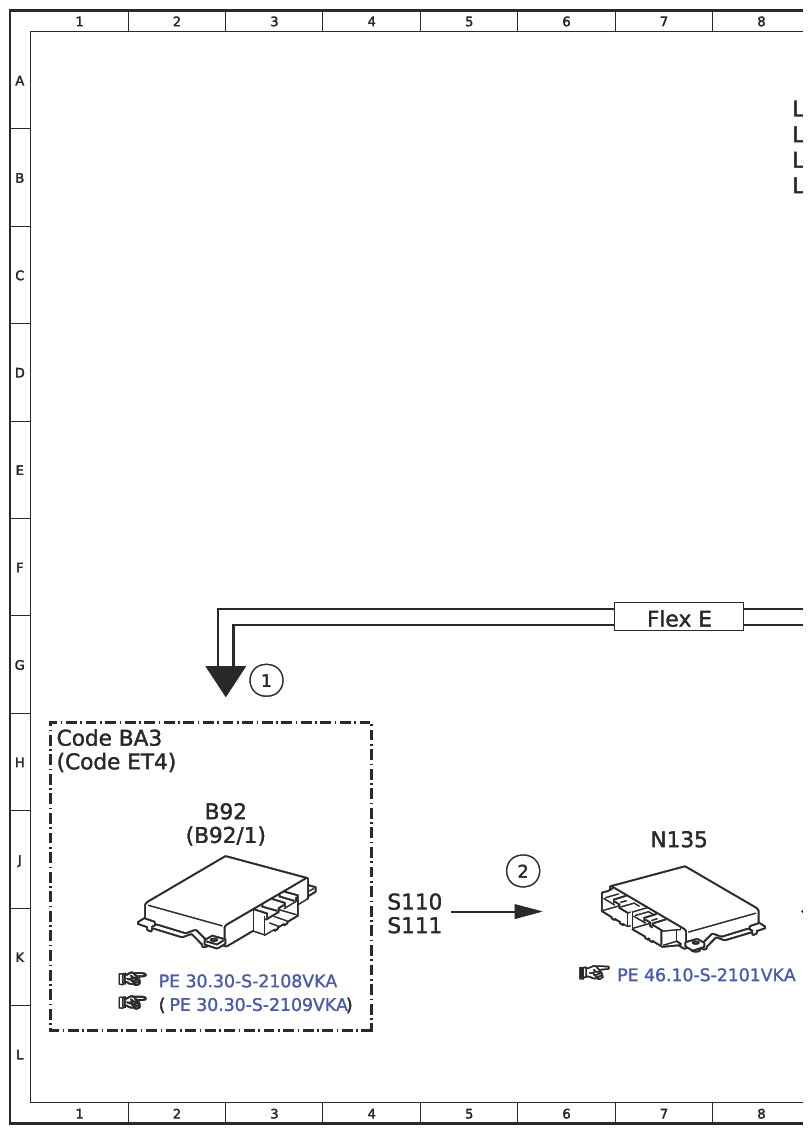

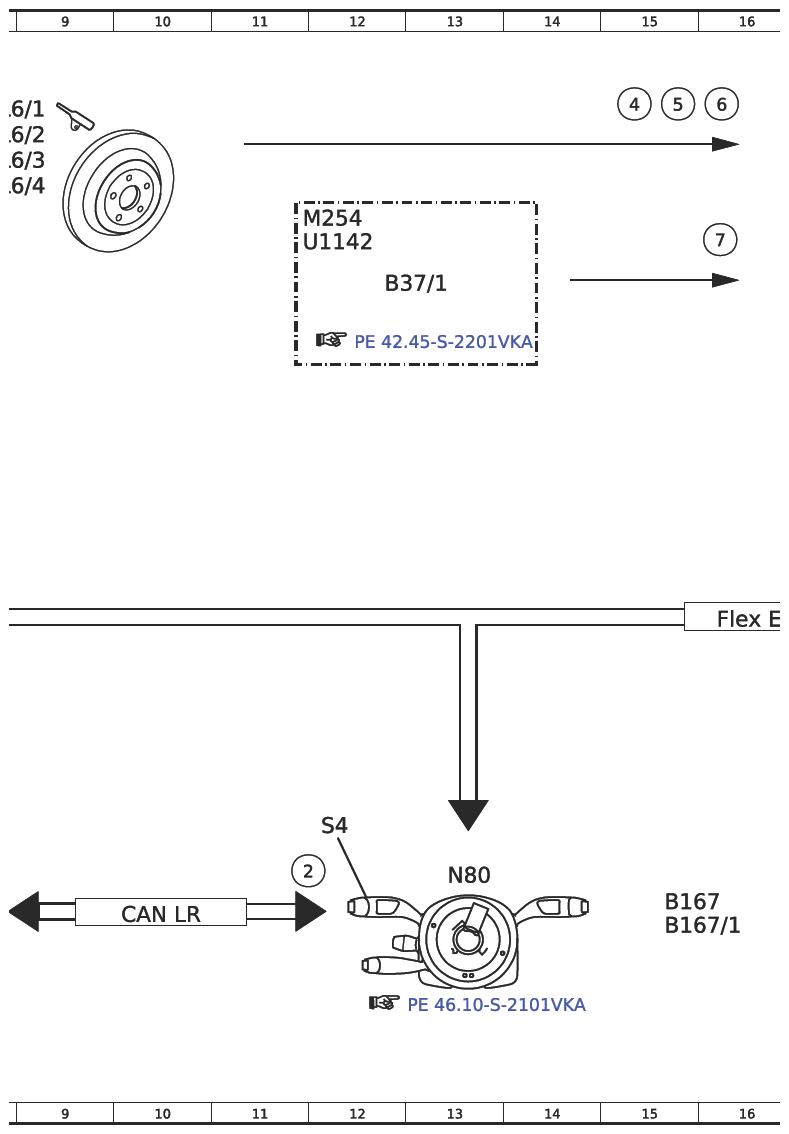

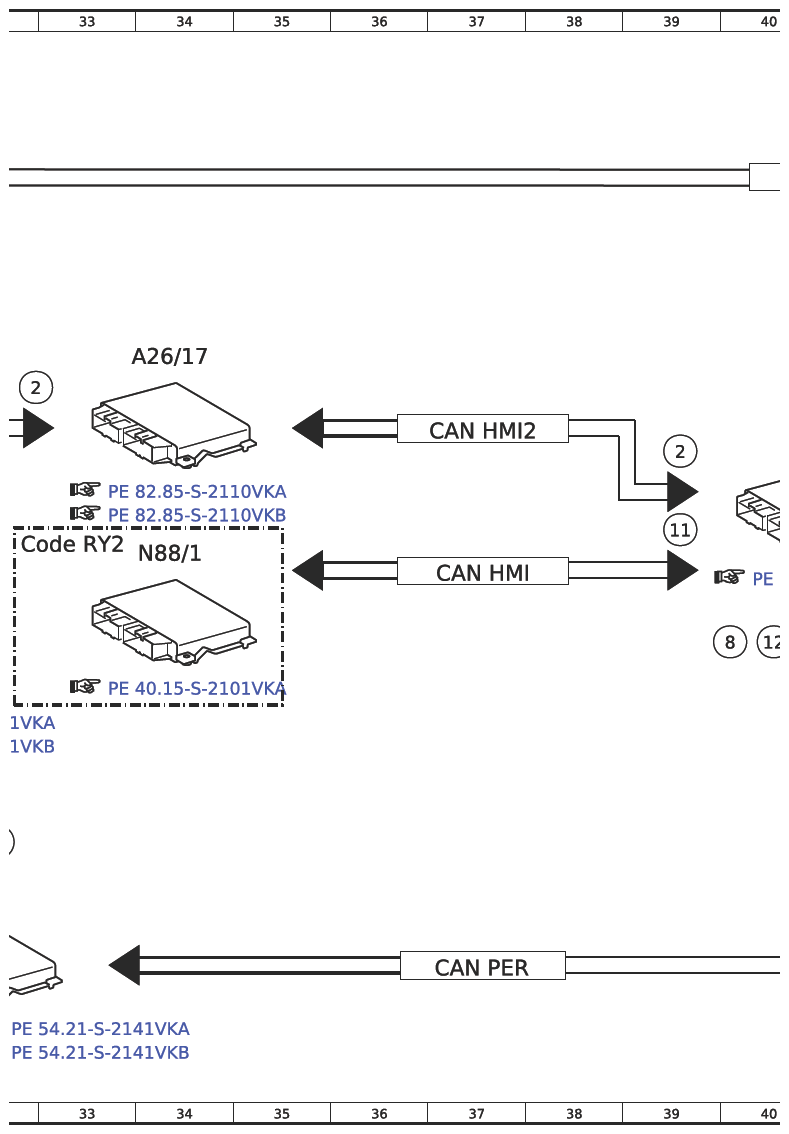

Monitor Blind Spot, Function Schematic - PE54.71-S-2502-97A
Model 447 with code JA7 (Blind Spot Monitoring) with code XM7 (MOPF II)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Processed image data, signal | 41D |
| 10 | Accelerator pedal sensor, signal | 32J |
| 10 | Accelerator pedal sensor, signal | 43J |
| 11 | Tire pressure sensor, signal | 39F |
| 11 | Tire pressure sensor, signal | 44J |
| 12 | Blind Spot Assist readiness and warning indicator, actuation | 60G |
| 12 | Blind Spot Assist readiness and warning indicator, actuation | 60H |
| 12 | Blind Spot Assist readiness and warning indicator, actuation | 54H |
| 13 | Blind spot assist, status | 47K |
| 13 | Blind spot assist, status | 42E |
| 13 | Blind spot assist, status | 44J |
| 14 | Trailer recognition, status | 57E |
| 14 | Trailer recognition, status | 42F |
| 14 | Trailer recognition, status | 43H |
| 15 | Engine running, signal | 44H |
| 16 | Circuit 15, signal | 44H |
| 17 | Display, message | 45E |
| 18 | Warning tone, request | 45D |
| 18 | Warning tone, request | 51E |
| 19 | Reverse gear engaged, signal | 30L |
| 19 | Reverse gear engaged, signal | 44H |
| 2 | Instrument cluster, actuation | 32D |
| 2 | Instrument cluster, actuation | 39E |
| 2 | Instrument cluster, actuation | 11J |
| 2 | Instrument cluster, actuation | 6J |
| 2 | Instrument cluster, actuation | 41D |
| 2 | Instrument cluster, actuation | 44E |
| 3 | Speed, turn rate and lateral acceleration, signal | 18J |
| 3 | Speed, turn rate and lateral acceleration, signal | 41D |
| 3 | Speed, turn rate and lateral acceleration, signal | 43K |
| 4 | Service brake, status | 15A |
| 4 | Service brake, status | 41D |
| 4 | Service brake, status | 44K |
| 5 | Wheel rotation direction, signal | 15A |
| 5 | Wheel rotation direction, signal | 41C |
| 5 | Wheel rotation direction, signal | 44K |
| 6 | Wheel speed, signal | 16A |
| 6 | Wheel speed, signal | 41C |
| 6 | Wheel speed, signal | 43J |
| 7 | Brake pedal, status | 16C |
| 7 | Brake pedal, status | 41C |
| 7 | Brake pedal, status | 44J |
| 8 | Service brake braking torque, request | 19B |
| 8 | Service brake braking torque, request | 40G |
| 9 | Engine running, signal | 44J |
| 9 | Engine running, signal | 30J |
| A1 | Instrument cluster | 48C |
| A105 | Touchpad | 26F |
| A26/17 | Head unit | 34D |
| A68 | Accelerator pedal module | 31F |
| B161/3 | Left rear Blind Spot Assist radar sensor | 51J |
| B161/4 | Right rear Blind Spot Assist radar sensor | 45J |
| B167 | Left frontal acceleration sensor | 15K |
| B167/1 | Right frontal acceleration sensor | 15K |
| B37/1 | Pedal angle sensor | 12C |
| B84/8 | Multifunction camera (MFK) control unit | 48A |
| B92 | Active Brake Assist controller unit | 2J |
| B92/1 | Active Distance Assist DISTRONIC electric controller unit | 2J |
| CAN A | Telematics CAN | 30E |
| CAN B | Interior CAN | 51H |
| CAN B | Interior CAN | 58F |
| CAN C | Drive train CAN | 28L |
| CAN C1 | Engine CAN | 27J |
| CAN C2 | Powertrain CAN 2 | 28L |
| CAN HMI | User interface CAN | 37F |
| CAN HMI2 | User interface CAN 2 | 43E |
| CAN HMI2 | User interface CAN 2 | 37E |
| CAN LR | Steering wheel CAN | 10K |
| CAN PER | Peripherals CAN | 37K |
| CAN PER | Peripherals CAN | 48K |
| CAN PER | Peripherals CAN | 42K |
| Code BA3 | Active Brake Assist | 1H |
| Code E7M | MBUX multimedia system | 45C |
| Code ET4 | DISTRONIC PLUS adaptive cruise control | 1H |
| Code FKA | Panel van | 46C |
| Code FKB | Vito Mixto and Tourer | 46D |
| Code JA3 | Intelligent body control | 45A |
| Code JB4 | Active lane keeping assist | 45A |
| Code JH0 | Display package | 45F |
| Code RY2 | Tire pressure monitor on FA and RA, wireless | 32F |
| Flex E | Chassis FlexRay | 40B |
| Flex E | Chassis FlexRay | 21B |
| Flex E | Chassis FlexRay | 20E |
| Flex E | Chassis FlexRay | 16G |
| Flex E | Chassis FlexRay | 7G |
| H4/61 | Instrument cluster speaker | 52E |
| L6/1 | Left front axle rpm sensor | 8A |
| L6/2 | Right front axle rpm sensor | 8B |
| L6/3 | Left rear axle rpm sensor | 8B |
| L6/4 | Right rear axle rpm sensor | 8B |
| M21/4e3 | Left Blind Spot Assist readiness and warning indicator | 61H |
| M21/5e3 | Right Blind Spot Assist readiness and warning indicator | 61J |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 55E |
| N127 | Drivetrain control unit | 32J |
| N133/1 | Instrument cluster control unit | 48F |
| N135 | Steering wheel electronics | 7J |
| N15/15 | Fully integrated transmission control (VGS) electric controller unit | 24K |
| N2/5 | Supplemental restraint system (SRS) control unit | 19J |
| N28/1 | Trailer recognition (AAG) control unit | 62E |
| N3/34 | ME-SFI [ME] control unit | 21F |
| N3/40 | CDI control unit | 21J |
| N30/4 | Electronic Stability Program (ESP) control unit | 18A |
| N69/3 | Left front door control unit | 57H |
| N69/4 | Right front door control unit | 57J |
| N72/11 | Head unit control panel control unit | 26C |
| N73/8 | Electronic ignition lock (EZS) control unit | 40E |
| N80 | Steering column tube module (MRM) control unit | 13J |
| N88/1 | Tire pressure monitor (RDK) control unit | 34F |
| S110 | Left multifunction steering wheel button group | 4K |
| S111 | Right multifunction steering wheel button group | 4K |
| S4 | Combination switch | 12J |
| U1142 | Valid for electric vehicle | 11C |
| X157/33 | Left front door ambiance illumination electrical connector | 61H |
| X157/34 | Right front door ambiance illumination electrical connector | 61J |
