Monitor Attention, Function Schematic - PE54.30-S-2501-97A
Model 447 with code XM7 (MOPF II)

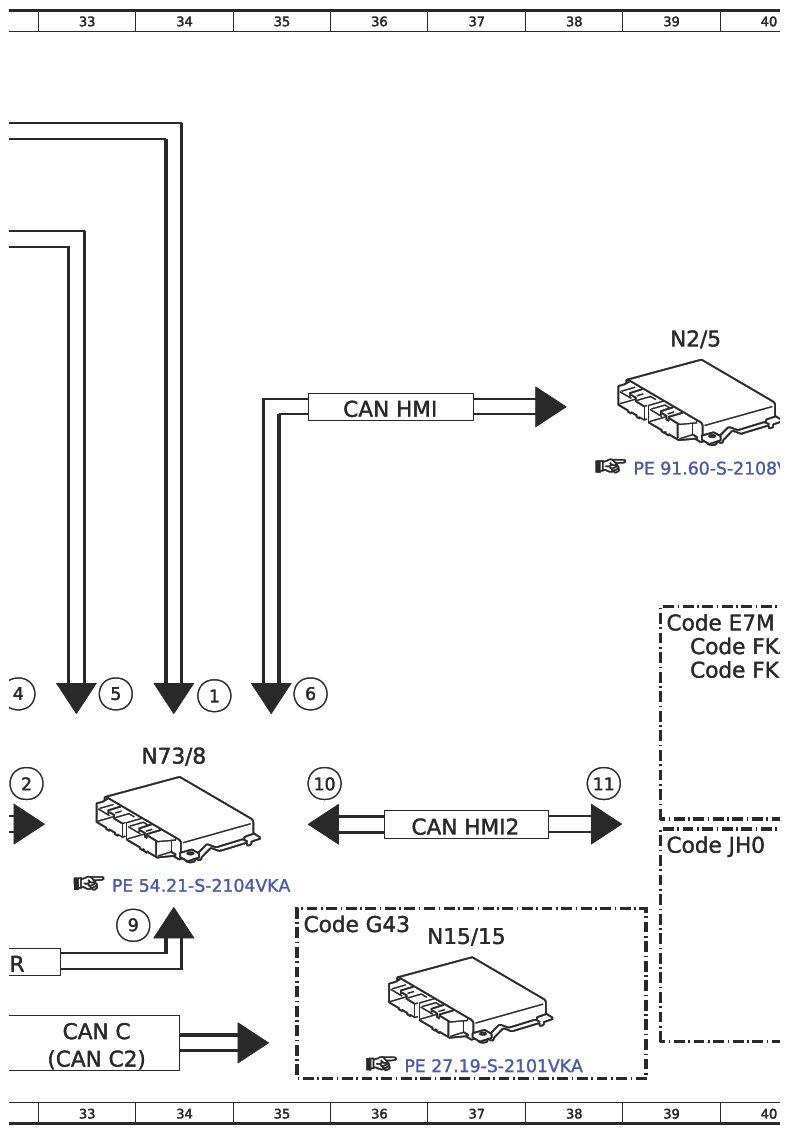

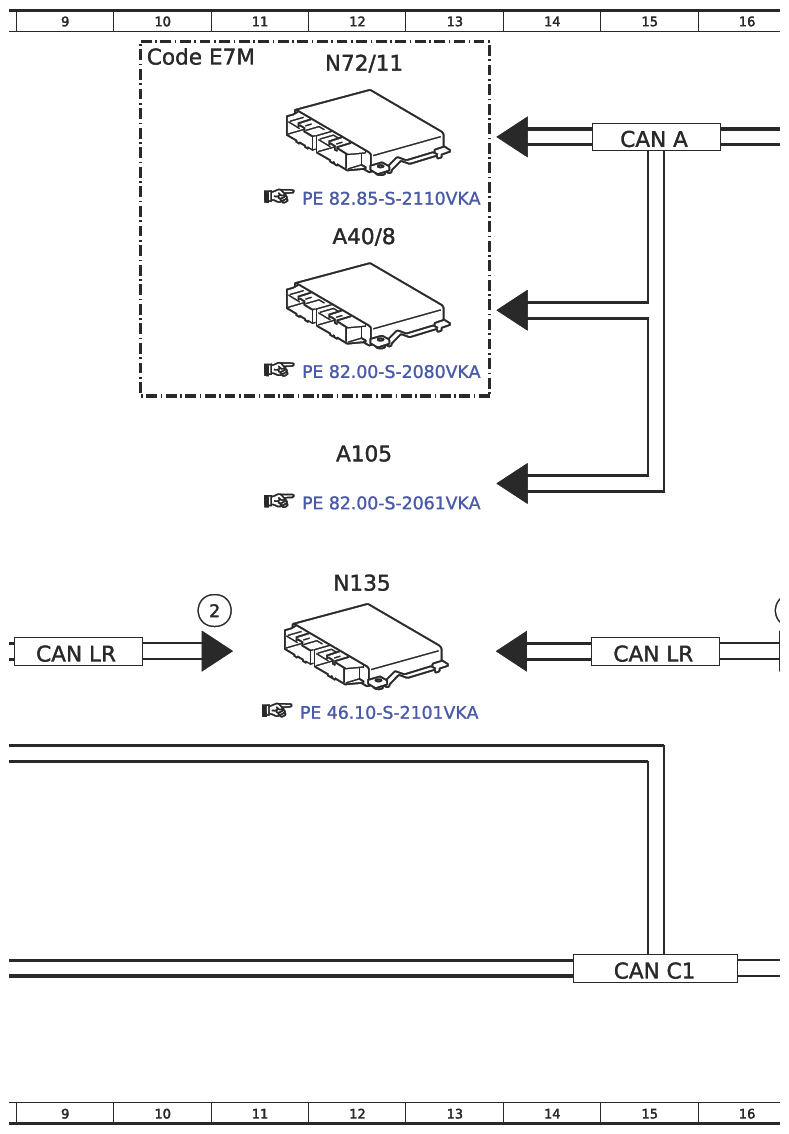

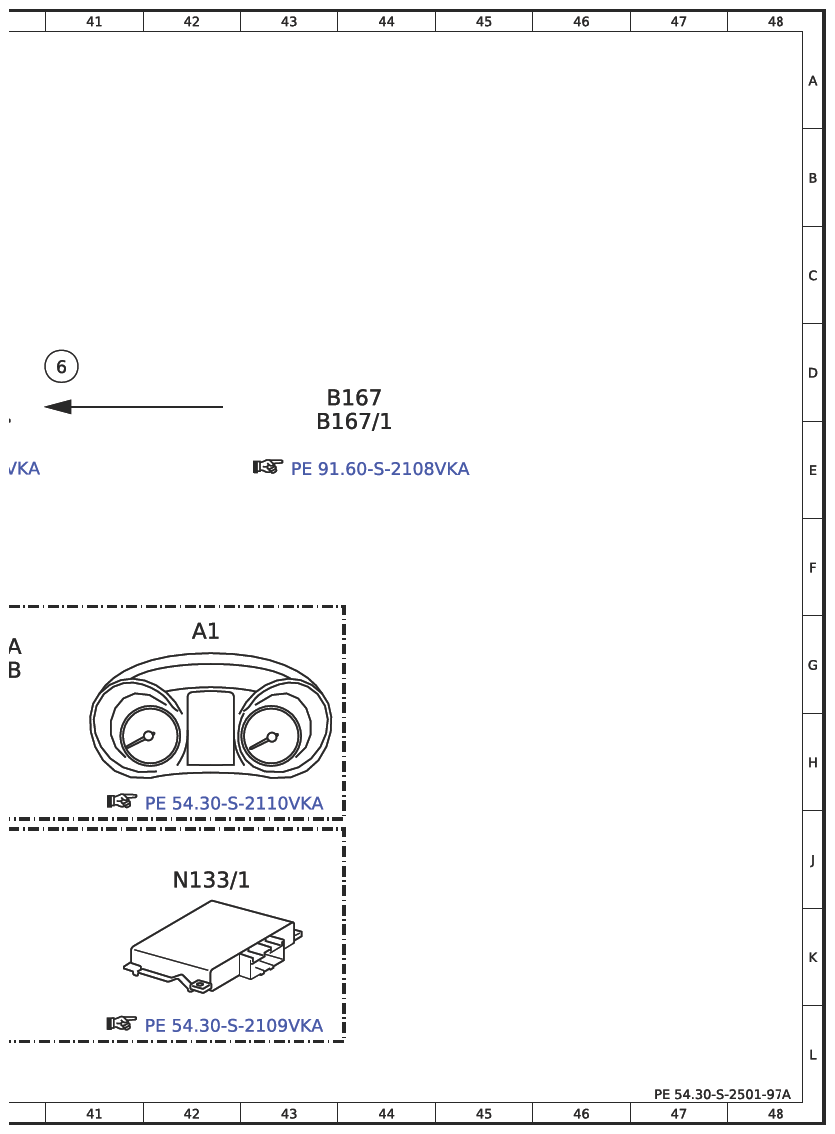

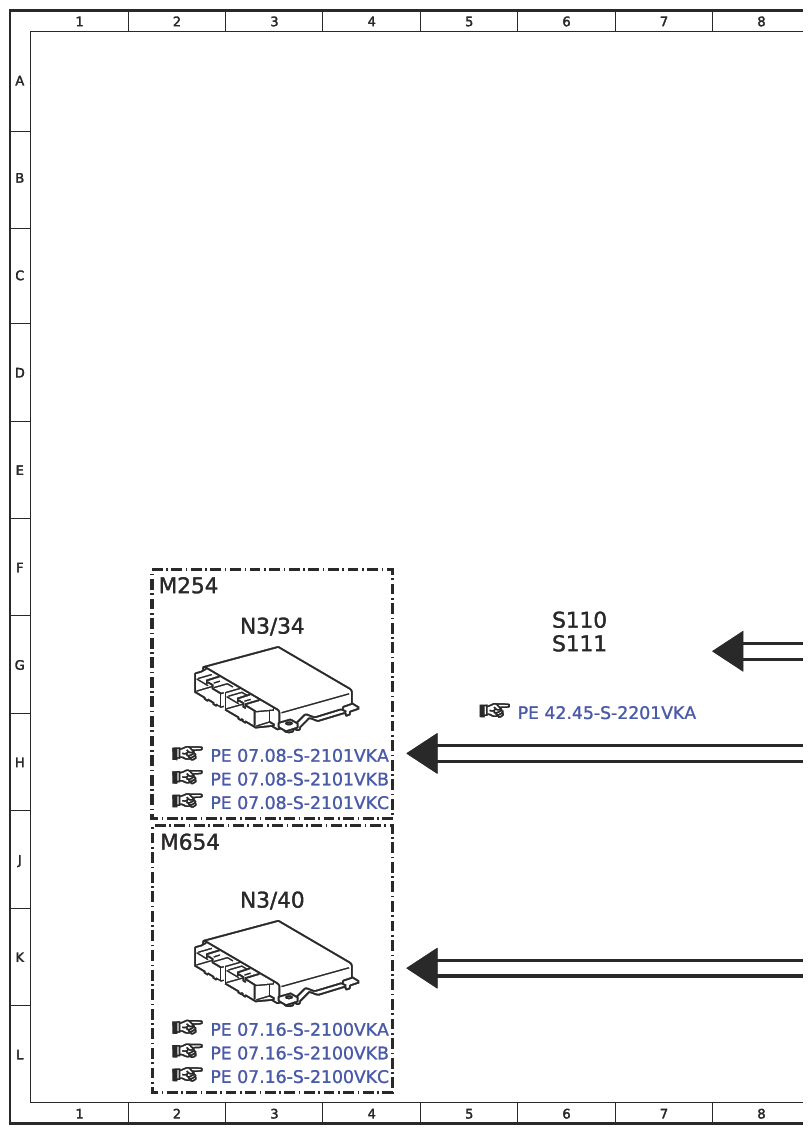

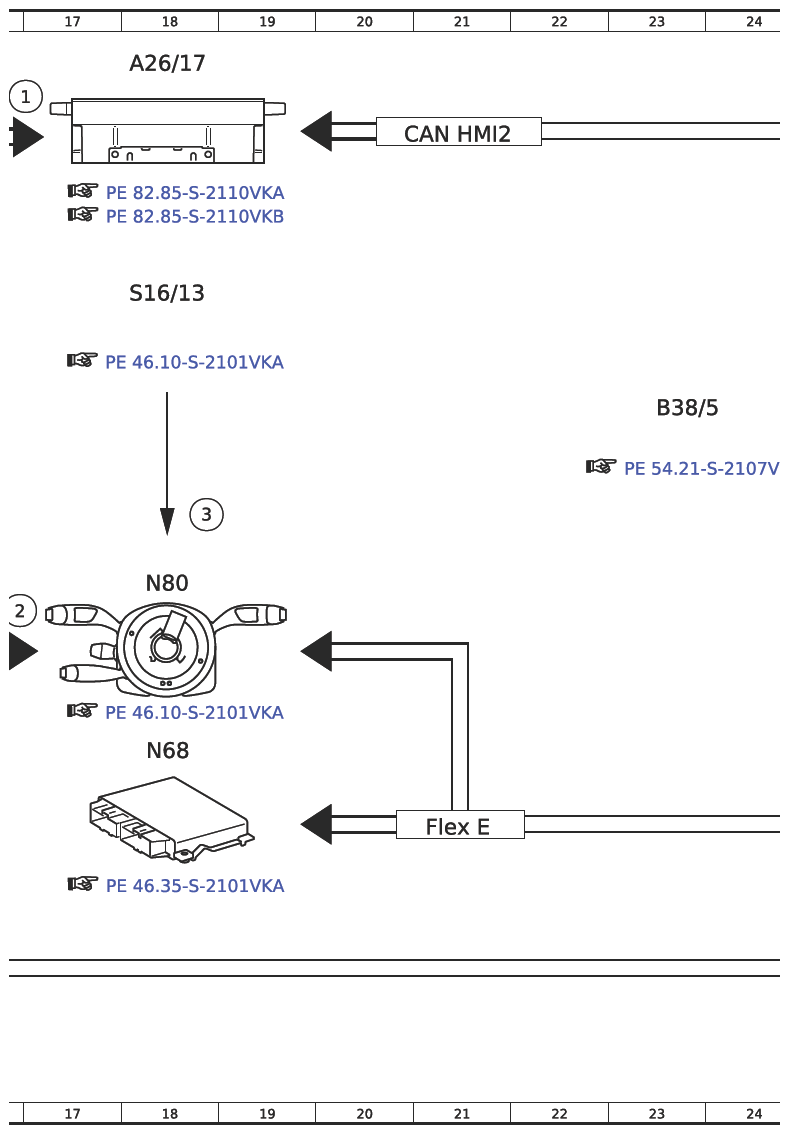

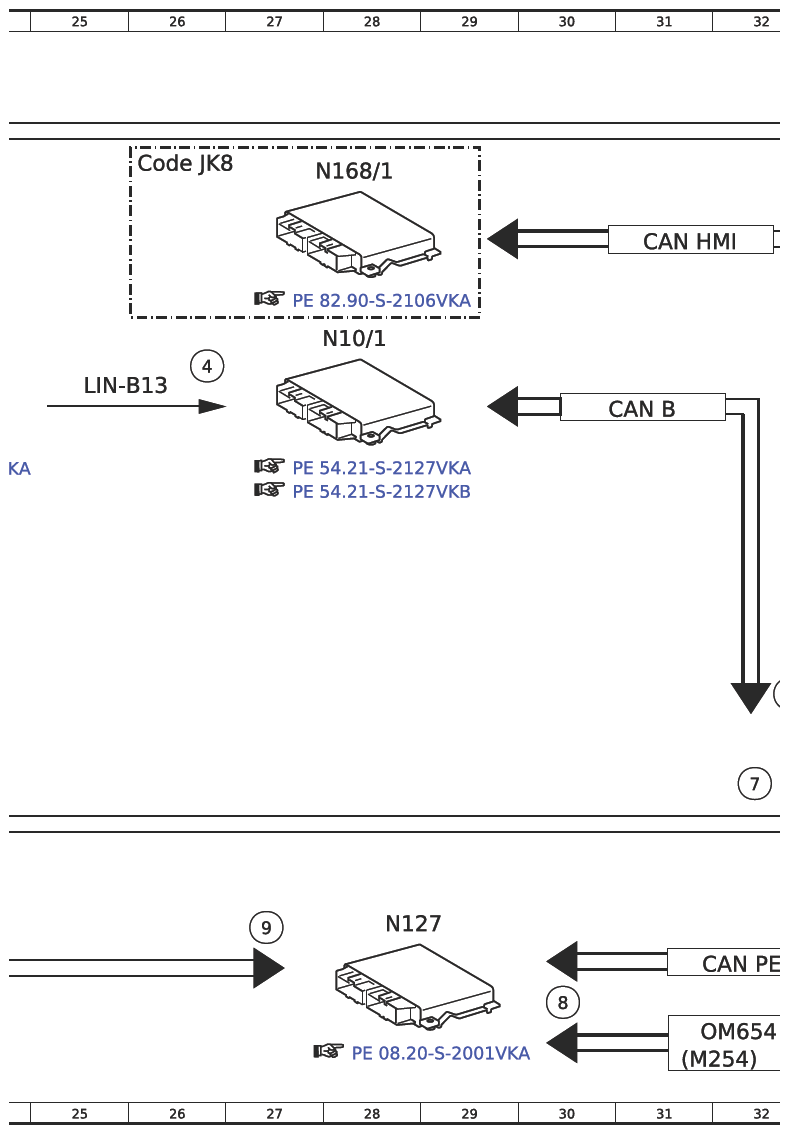

| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 16A |
| 1 | Operation, signal | 34G |
| 10 | Warning message issue, request | 35H |
| 11 | Instrument cluster, message | 38H |
| 2 | Multifunction steering wheel button group, signal | 11G |
| 2 | Multifunction steering wheel button group, signal | 16G |
| 2 | Multifunction steering wheel button group, signal | 32H |
| 3 | Gear range, status | 18F |
| 4 | Rain and light sensor, status | 32G |
| 4 | Rain and light sensor, status | 26D |
| 5 | Camera image, signal | 33G |
| 6 | Speed, turn rate and lateral acceleration, signal | 35G |
| 6 | Speed, turn rate and lateral acceleration, signal | 41D |
| 7 | Steering wheel angle, signal | 32H |
| 8 | Gear range, status | 30L |
| 9 | Engine running, signal | 33K |
| 9 | Engine running, signal | 27K |
| A1 | Instrument cluster | 42G |
| A105 | Touchpad | 12E |
| A26/17 | Head unit | 18A |
| A40/8 | Audio/COMAND display control unit | 12C |
| B167 | Left frontal acceleration sensor | 44D |
| B167/1 | Right frontal acceleration sensor | 44E |
| B38/5 | Rain/light sensor with additional functions | 23D |
| CAN A | Telematics CAN | 15B |
| CAN B | Interior CAN | 31D |
| CAN C | Drive train CAN | 33L |
| CAN C1 | Engine CAN | 15K |
| CAN C2 | Powertrain CAN 2 | 33L |
| CAN HMI | User interface CAN | 31C |
| CAN HMI | User interface CAN | 36D |
| CAN HMI2 | User interface CAN 2 | 21B |
| CAN HMI2 | User interface CAN 2 | 37J |
| CAN LR | - | 9G |
| CAN LR | - | 15G |
| CAN PER | Peripherals CAN | 32K |
| Code E7M | MBUX multimedia system | 39G |
| Code E7M | MBUX multimedia system | 10A |
| Code FKA | Panel van | 39G |
| Code FKB | Vito Mixto and Tourer | 39G |
| Code G43 | 9G-TRONIC | 35K |
| Code JH0 | Display package | 39J |
| Code JK8 | Driver camera | 26B |
| Flex E | Chassis FlexRay | 21J |
| LIN-B13 | - | 25D |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 28D |
| N127 | Drivetrain control unit | 28K |
| N133/1 | Instrument cluster control unit | 42J |
| N135 | Steering wheel electronics | 12F |
| N15/15 | Fully integrated transmission control (VGS) electric controller unit | 37K |
| N168/1 | Driver camera control unit | 28B |
| N2/5 | Supplemental restraint system (SRS) control unit | 39D |
| N3/34 | ME-SFI [ME] control unit | 3G |
| N3/40 | CDI control unit | 3J |
| N68 | Electrical power steering (ES) control unit | 18H |
| N72/11 | Head unit control panel control unit | 12A |
| N73/8 | Electronic ignition lock (EZS) control unit | 34H |
| N80 | Steering column tube module (MRM) control unit | 18F |
| S110 | Left multifunction steering wheel button group | 6G |
| S111 | Right multifunction steering wheel button group | 6G |
| S16/13 | DIRECT SELECT selector lever | 18C |
