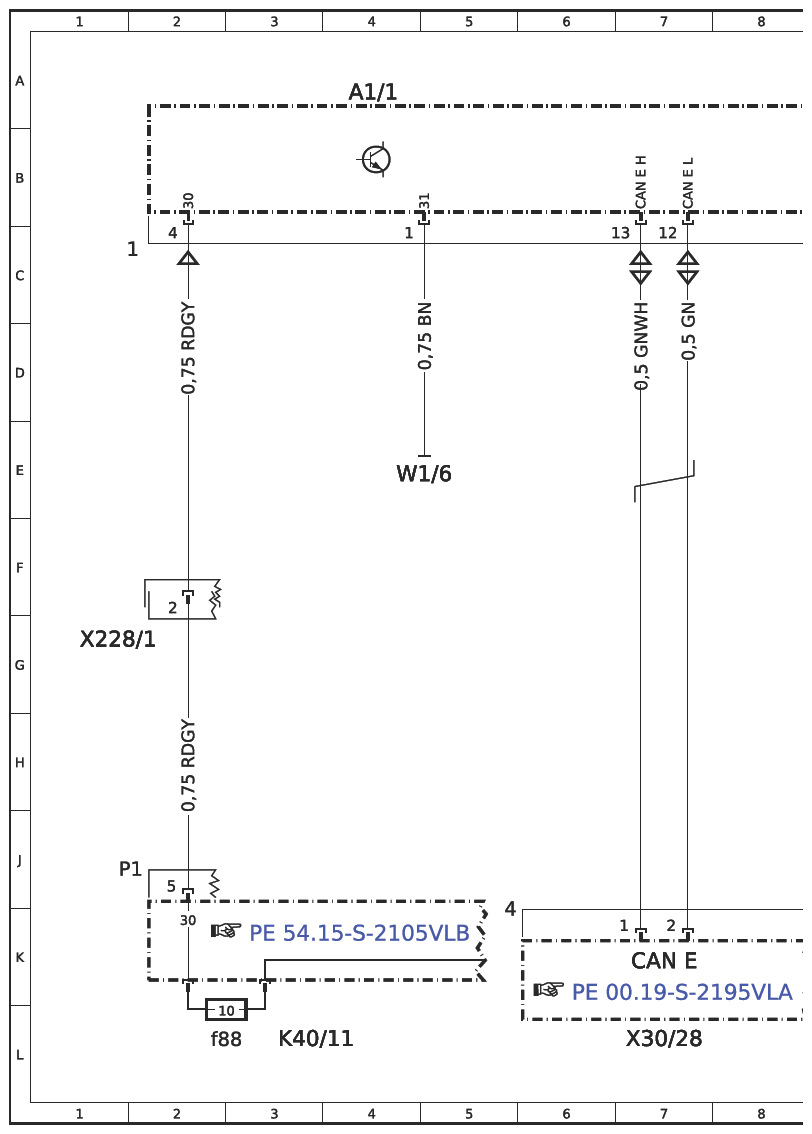

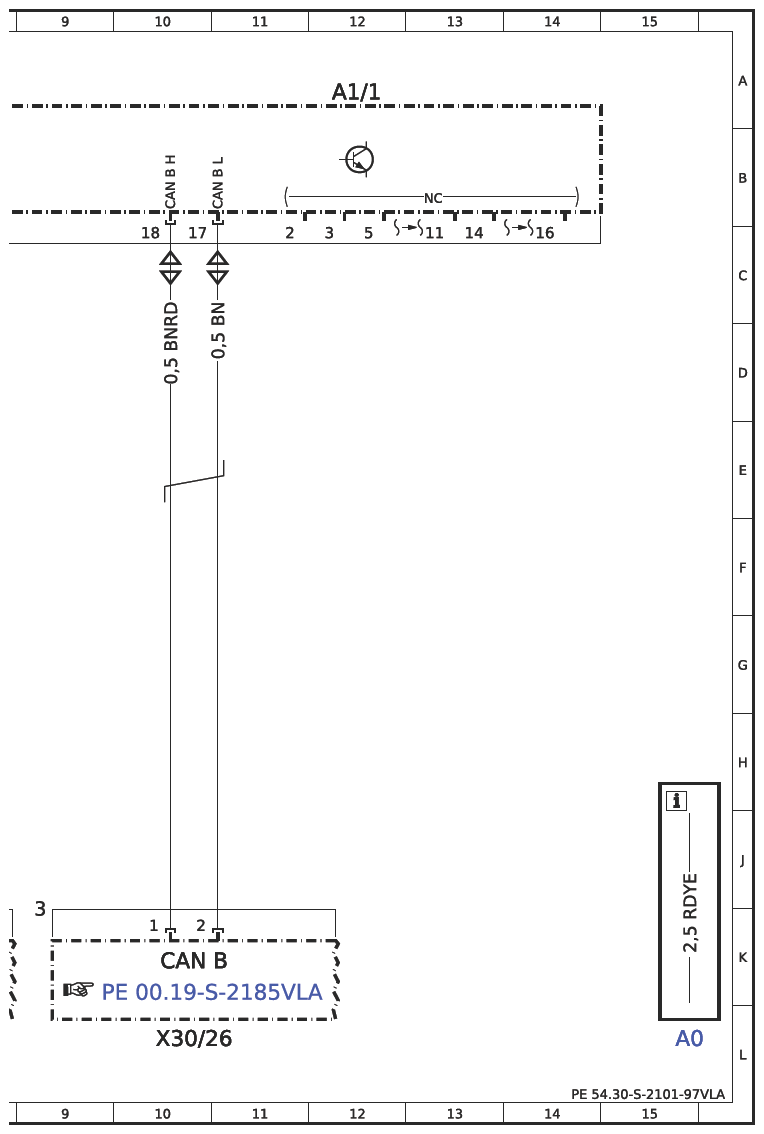

(Wiring Diagram For Instrument Cluster (IC) Control Unit - PE54.30-S-2101-97VLA)
Model 447.6 with code ZL3 (National version for Latin America) except code M8E (Electric motor 85 kW/battery 60 kWh (usable)) except code ME0 (Electric motor 85 kW) except code XM0 (Facelift) except code XM7 (MOPF II) A1/1
Model 447.7 with code ZL3 (National version for Latin America) except code M7E (Electric motor 150 kW/battery 60 kWh (usable)) except code ME0 (Electric motor 85 kW) except code ME4 (Electric motor 145 kW) except code XM0 (Facelift) except code XM7 (MOPF II) A1/1
| Code: | Designation: | Position: |
|---|---|---|
| AO | Color code key | 15L |
| A1/1 | Instrument cluster (KI) control unit | 4A |
| A1/1 | Instrument cluster (KI) control unit | 12A |
| CAN B | Interior CAN | 10K |
| CAN E | Chassis CAN | 7K |
| K40/11 | Firewall fuse and relay module | 3L |
| K40/11f88 | Fuse 88 | 2L |
| W1/6 | Cockpit ground point | 4E |
| X228/1 | Cockpit wiring harness/fuse and relay module electrical connector 2 | 1G |
| X30/26 | Interior CAN (CAN B) potential distributor electrical connector | 10L |
| X30/28 | Chassis CAN (CAN E) potential distributor electrical connector | 7L |
