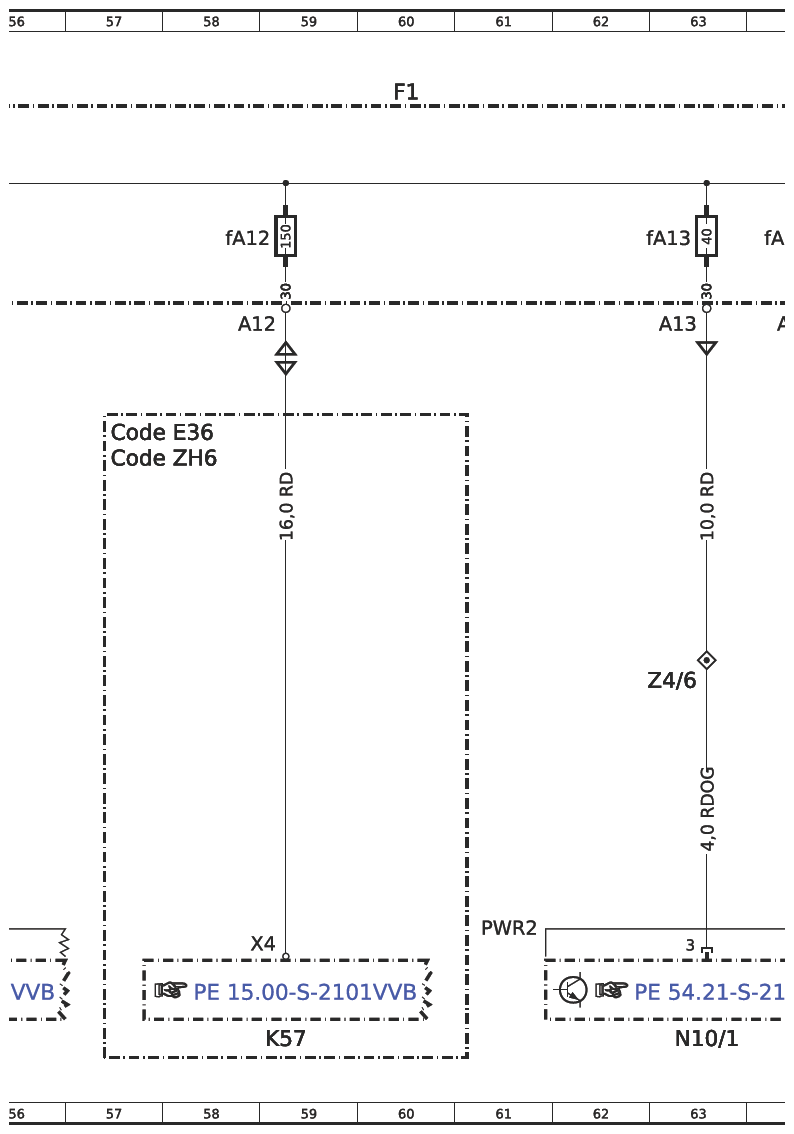

Wiring Diagram For Pre-Fuse Box - PE54.15-S-2510-97VVB
Model 447.6
except Code M8E (Electric motor 85 kW/battery 60 kWh (usable))
except Code ME0 (Electric motor 85 kW) except Code XM0 (Facelift)
except Code XM7 (MOPF II) except Code ZL3 (National version for Latin America) F1
Model 447.7
except Code M7E (Electric motor 150 kW/battery 60 kWh (usable))
except Code ME0 (Electric motor 85 kW)
except Code ME4 (Electric motor 145 kW)
except Code XM0 (Facelift) except Code XM7 (MOPF II)
except Code ZL3 (National version for Latin America) F1
| Code : | Designation: | Position: |
|---|---|---|
| A0 | Color Code key | 72L |
| Code E36 | Additional battery cutoff relay | 57E |
| Code ES3 | 12V sockets for right and left rear seat rows | 35E |
| Code MJ8 | ECO start/stop function | 31E |
| Code MJ8 | ECO start/stop function | 31B |
| Code ZH6 | Marco Polo ACTIVITY | 57E |
| Code ZU7 | Canada version | 18E |
| Code ZU8 | USA version | 18E |
| f1 | Pre-fuse box | 4A |
| f1 | Pre-fuse box | 12A |
| f1 | Pre-fuse box | 20A |
| f1 | Pre-fuse box | 28A |
| f1 | Pre-fuse box | 36A |
| f1 | Pre-fuse box | 44A |
| f1 | Pre-fuse box | 52A |
| f1 | Pre-fuse box | 60A |
| f1 | Pre-fuse box | 68A |

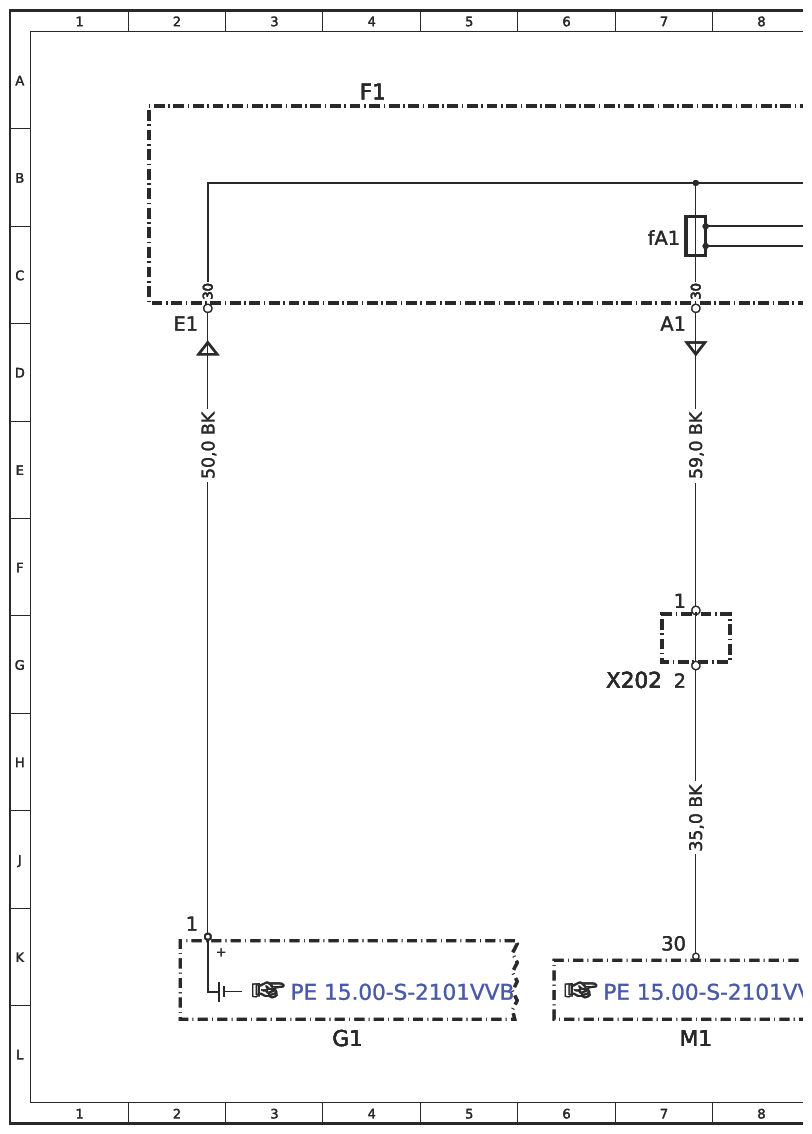

| F1fA1 | Pyrofuse A1 | 7C |

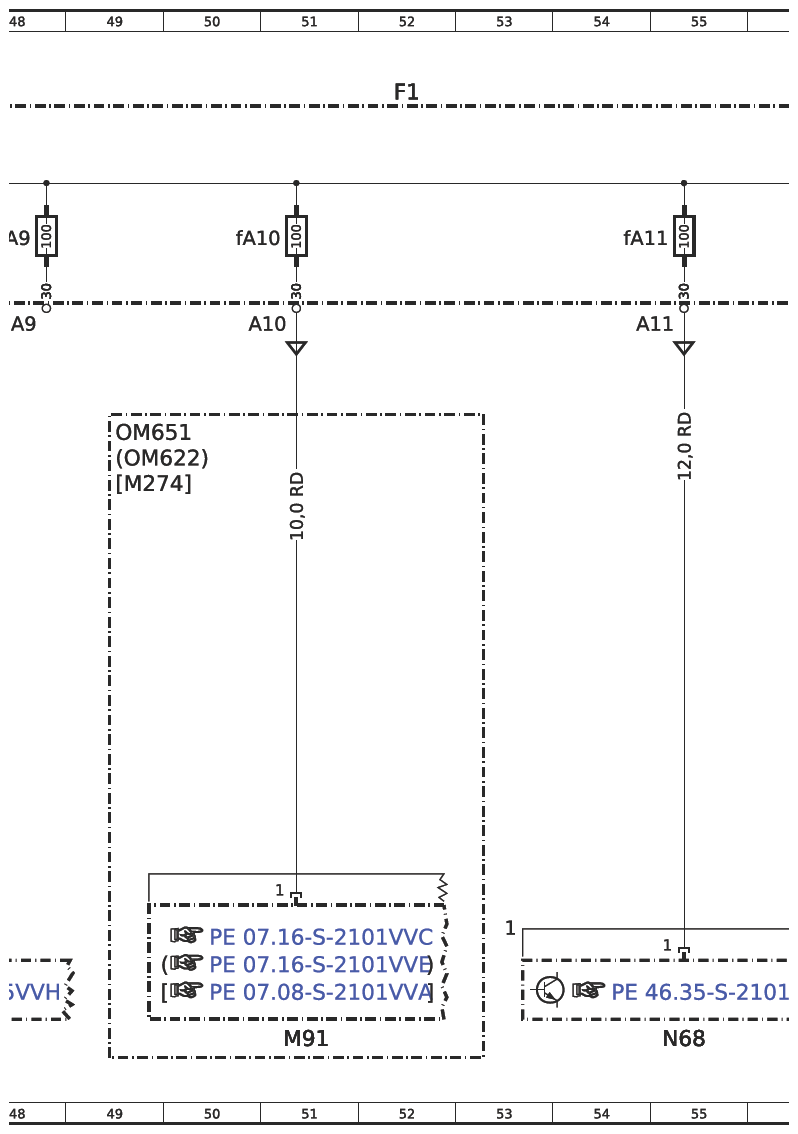

| F1fA10 | Pre-fuse A10 | 50C |
| F1fA11 | Pre-fuse A11 | 54C |
| F1fA12 | Pre-fuse A12 | 58C |
| F1fA13 | Pre-fuse A13 | 63C |
| F1fA14 | Pre-fuse A14 | 64C |
| F1fA15 | Pre-fuse A15 | 65C |
| F1fA16 | Pre-fuse A16 | 66C |

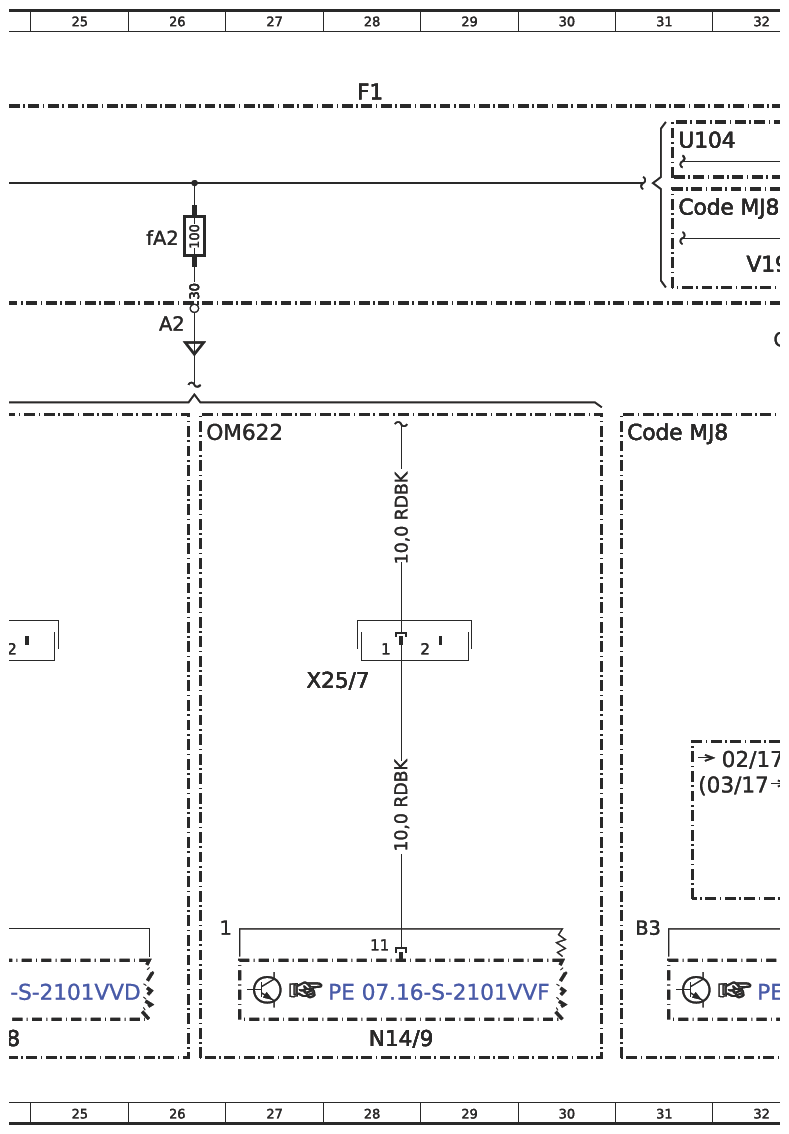

| F1fA2 | Pre-fuse A2 | 26C |

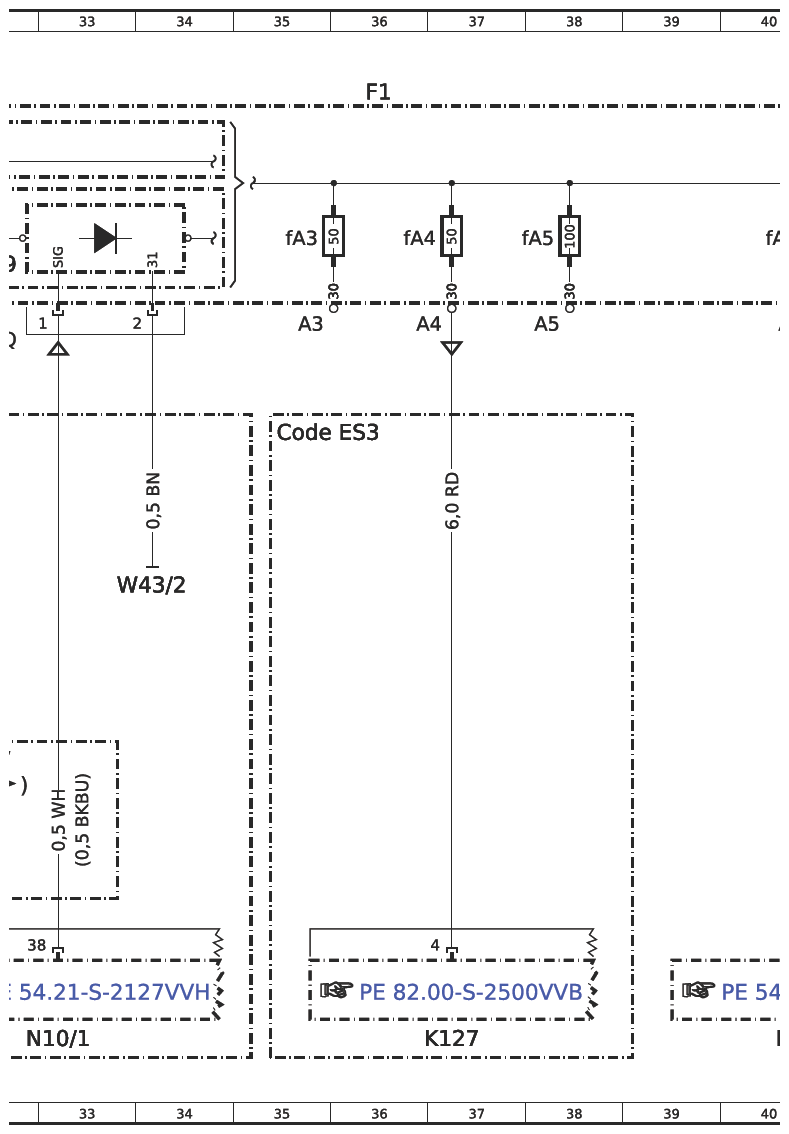

| F1fA3 | Pre-fuse A3 | 35C |
| F1fA4 | Pre-fuse A4 | 36C |
| F1fA5 | Pre-fuse A5 | 38C |

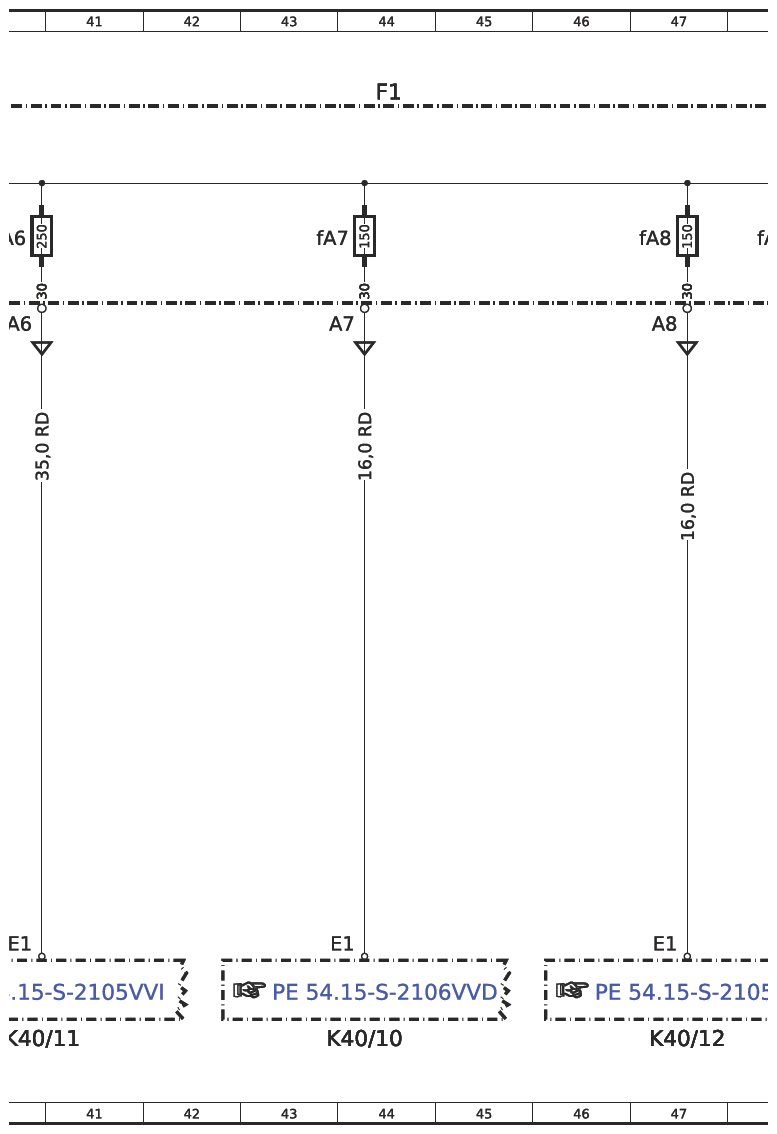

| F1fA6 | Pre-fuse A6 | 40C |
| F1fA7 | Pre-fuse A7 | 43C |
| F1fA8 | Pre-fuse A8 | 47C |
| F1fA9 | Pre-fuse A9 | 48C |

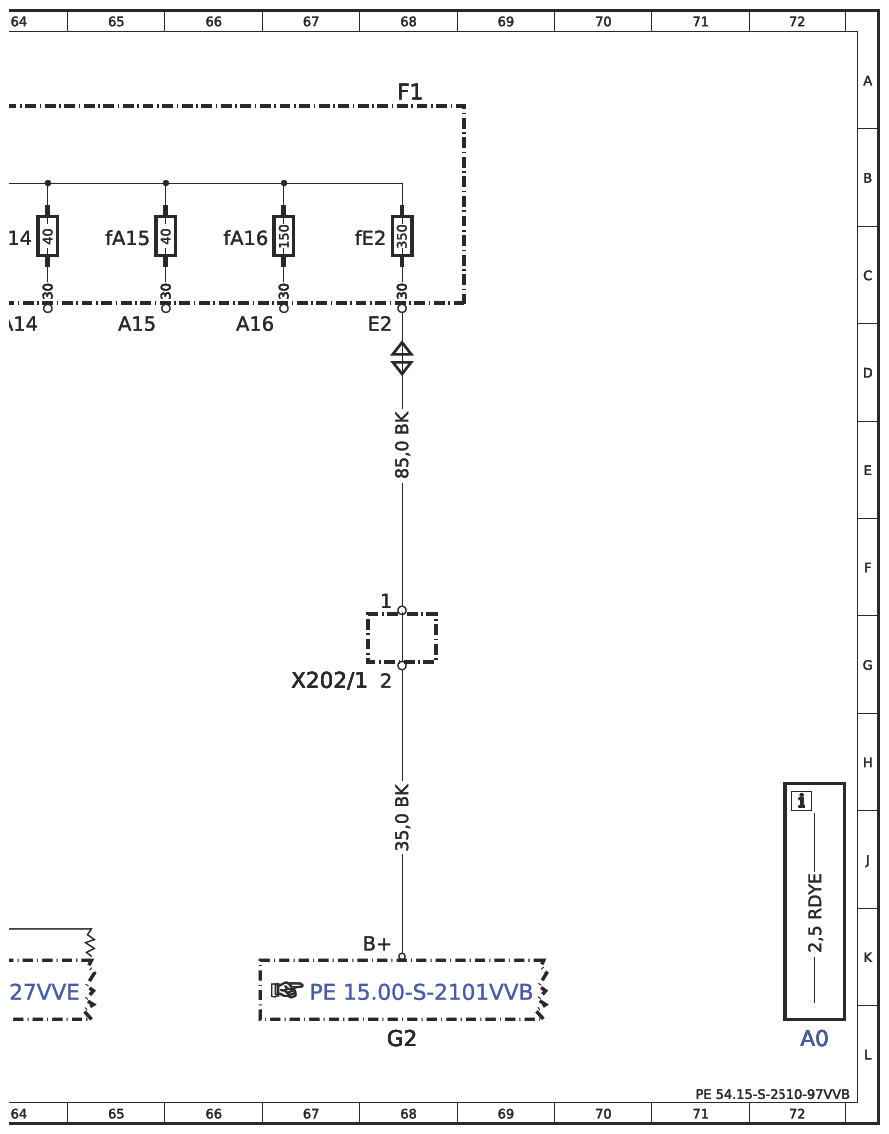

| F1fE2 | Pre-fuse E2 | 68C |
| G1 | On-board electrical system battery | 4L |
| G2 | Alternator | 68L |
| K127 | Rear passenger compartment socket relay | 37L |
| K40/10 | Engine compartment fuse and relay module | 44L |
| K40/11 | Firewall fuse and relay module | 40L |
| K40/12 | Fuse and relay module, front passenger footwell | 47L |
| K57 | Battery cutoff relay | 59L |
| M1 | Starter | 7L |
| M91 | Electric fan | 51L |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 33L |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 63L |
| N14/8 | Glow output stage | 24L |
| N14/9 | Glow output stage | 28L |

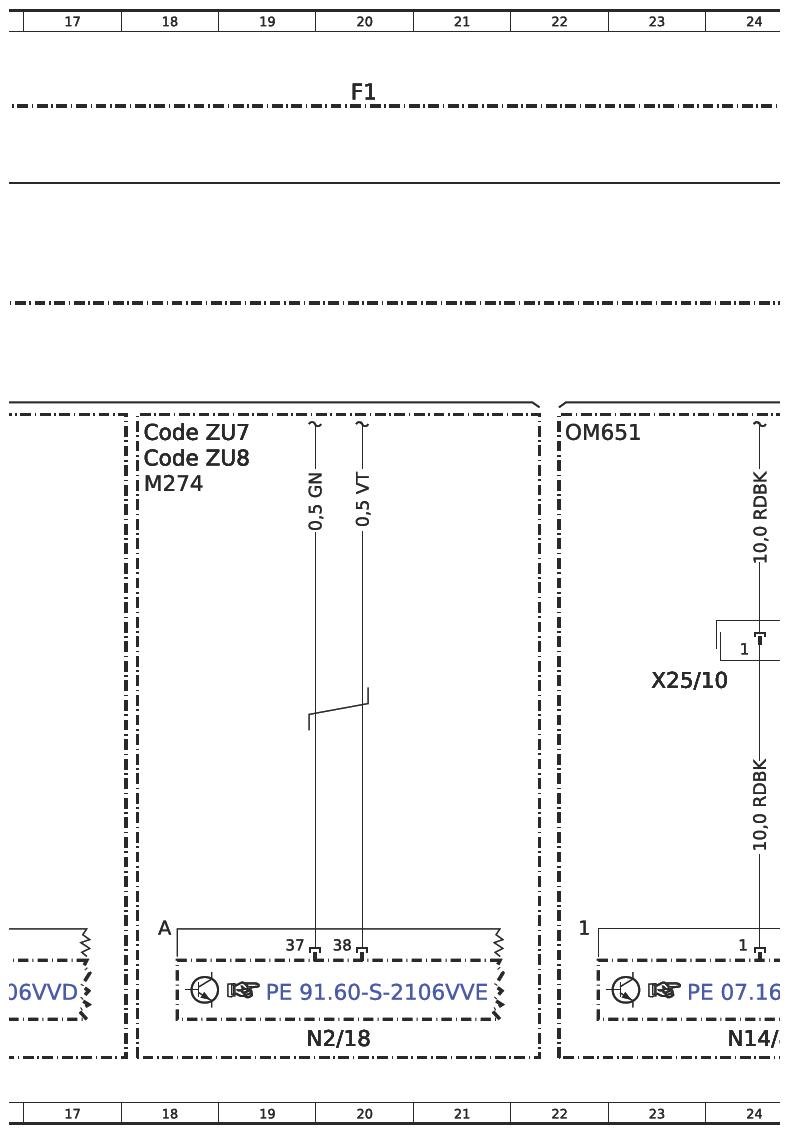

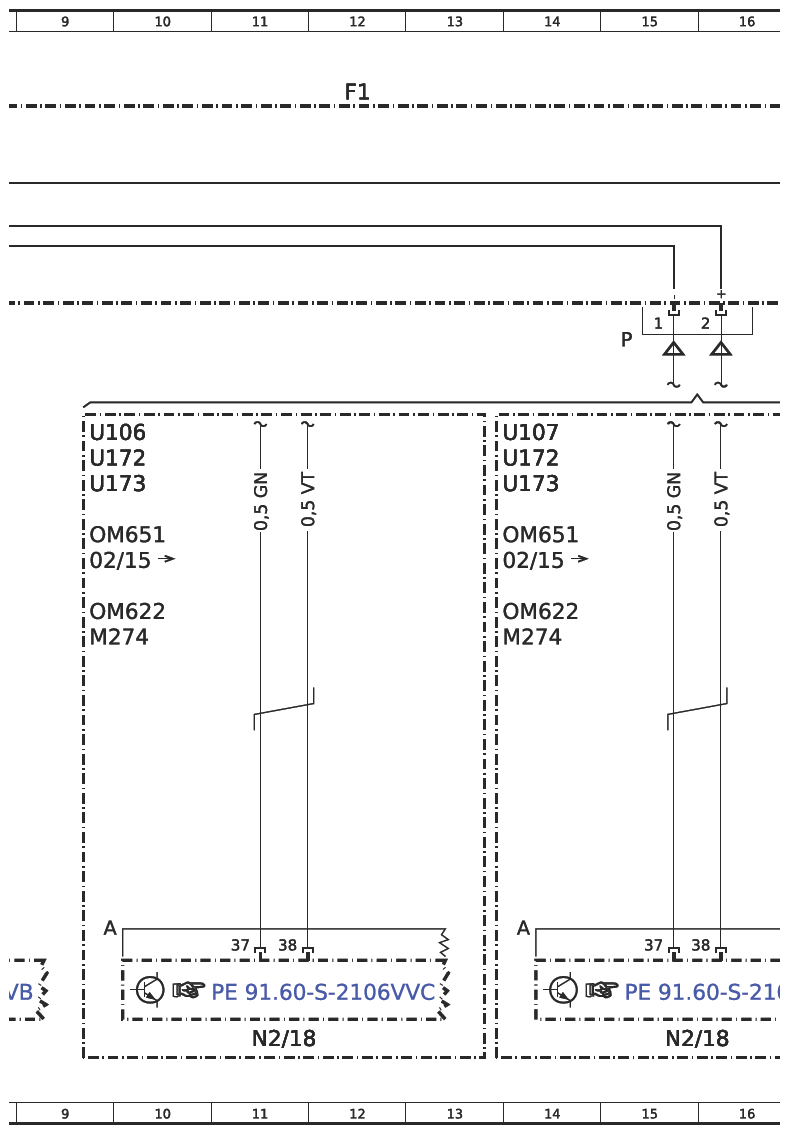

| N2/18 | Supplemental restraint system (SRS) control unit | 11L |
| N2/18 | Supplemental restraint system (SRS) control unit | 15L |
| N2/18 | Supplemental restraint system (SRS) control unit | 20L |
| N68 | Electrical power steering (ES) control unit | 55L |
| U104 | Valid without Code MJ8 ECO start/stop function | 31B |
| U106 | Valid for HIGHLINE airbag | 9E |
| U107 | Valid for LOWLINE airbag | 13E |
| U172 | Valid without Code ZU7 Canada version | 13E |
| U172 | Valid without Code ZU7 Canada version | 9E |
| U173 | Valid without Code ZU8 USA version | 13E |
| U173 | Valid without Code ZU8 USA version | 9E |
| V19 | ECO start/stop function diode | 32C |
| W43/2 | Right vehicle interior firewall ground point | 34F |
| X202 | Pre-fuse box/starter electrical distributor rail | 7G |
| X202/1 | Pre-fuse box/alternator electrical distributor rail | 67G |
| X25/10 | Main wiring harness/engine wiring harness electrical connector 1 | 23G |
| X25/7 | Main wiring harness/engine wiring harness electrical connector 1 | 28G |
| Z4/6 | Pre-fuse box tml. 30 connector sleeve | 63G |
