Wiring Diagram For Onboard Logic Unit (OLU) Control Unit - PE54.21-S-2177-97VVD
Model 447.6 with Code JO4 (OLU Compute Unit) with Code XM0 (Facelift) except Code M8E (Electric motor 85 kW/battery 60 kWh (usable)) except Code ME0 (Electric motor 85 kW) except Code XM7 (MOPF II) N183/2
Model 447.7 with Code JO4 (OLU Compute Unit) with Code XM0 (Facelift) except Code M7E (Electric motor 150 kW/battery 60 kWh (usable)) except Code ME0 (Electric motor 85 kW) except Code ME4 (Electric motor 145 kW) except Code XM7 (MOPF II) N183/2
| Code : | Designation: | Position: |
|---|---|---|
| AO | Color Code key | 48L |

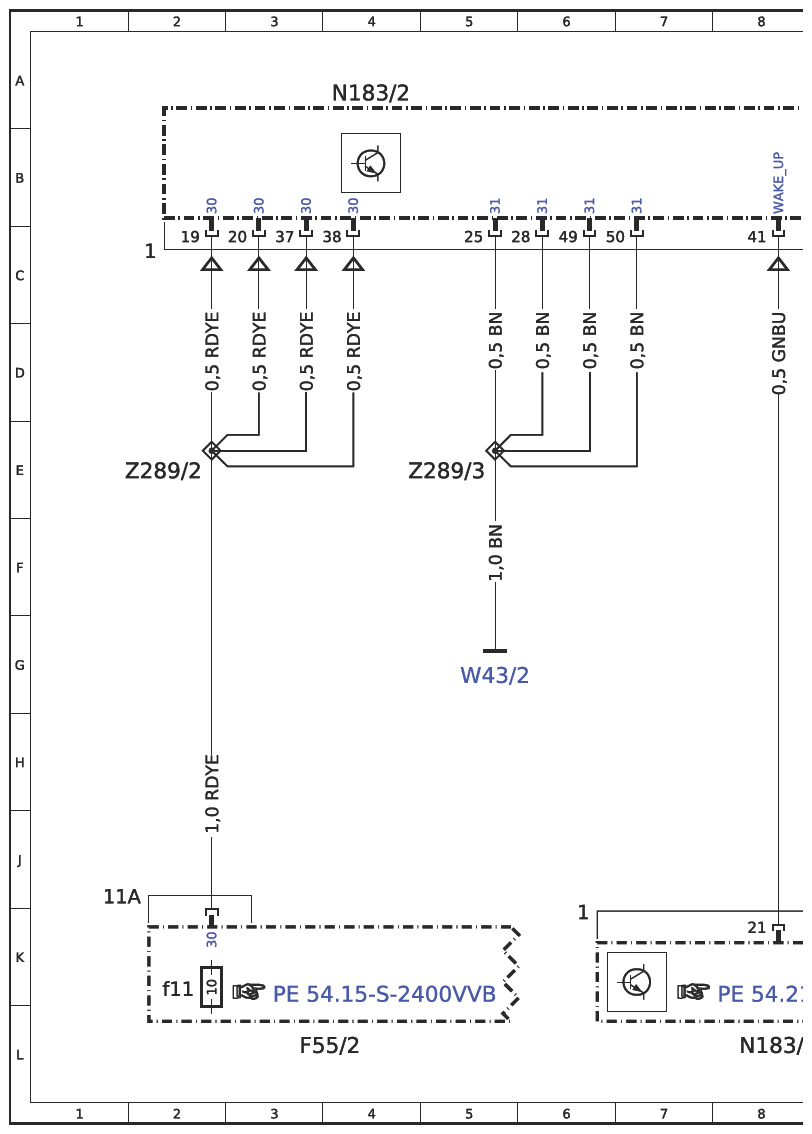

| F55/2 | Fuse block 2 (9-pin) | 3L |
| F55/2f11 | Fuse 11 | 2K |

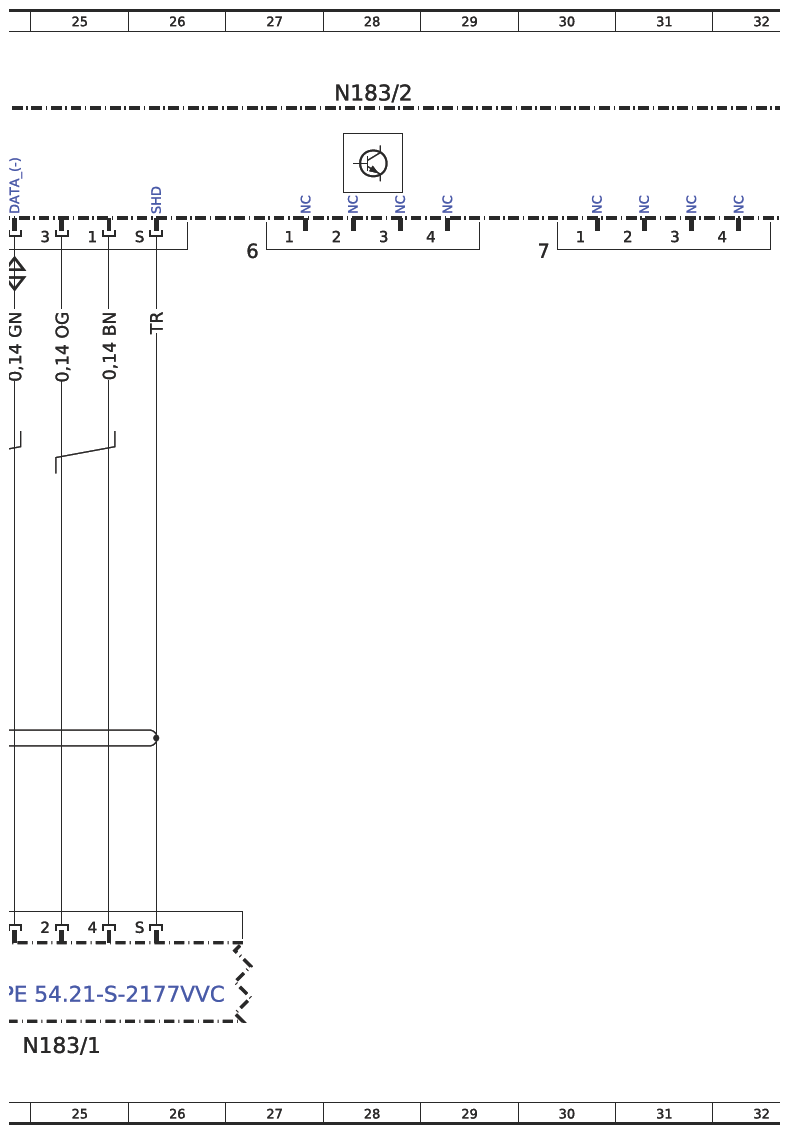

| N183/1 | Onboard Logic Unit (OLU) control unit - Connect Unit | 8L |
| N183/1 | Onboard Logic Unit (OLU) control unit - Connect Unit | 25L |
| N183/2 | Onboard Logic Unit (OLU) control unit - Compute Unit | 4A |
| N183/2 | Onboard Logic Unit (OLU) control unit - Compute Unit | 12A |
| N183/2 | Onboard Logic Unit (OLU) control unit - Compute Unit | 20A |
| N183/2 | Onboard Logic Unit (OLU) control unit - Compute Unit | 28A |
| N183/2 | Onboard Logic Unit (OLU) control unit - Compute Unit | 36A |
| W43/2 | Right vehicle interior firewall ground point | 5G |
| Z289/2 | OLU tml. 30 end sleeve | 2E |
| Z289/3 | OLU tml. 31 end sleeve | 5E |
