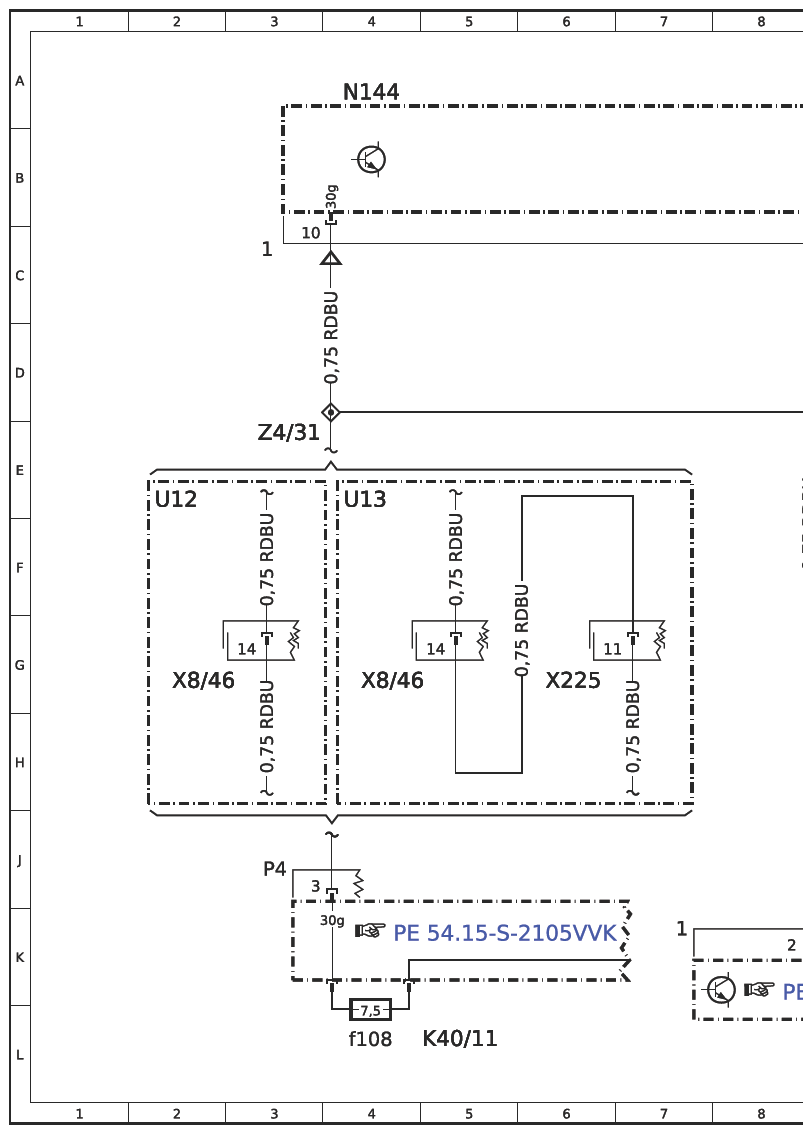

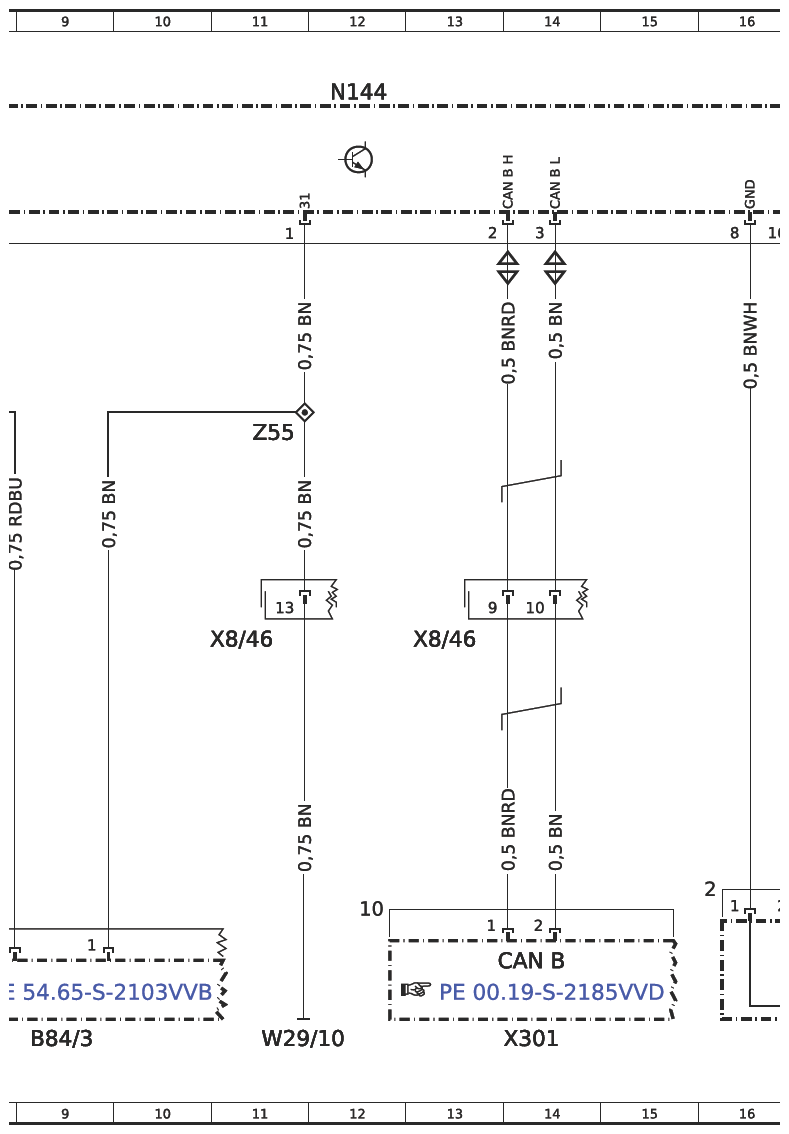

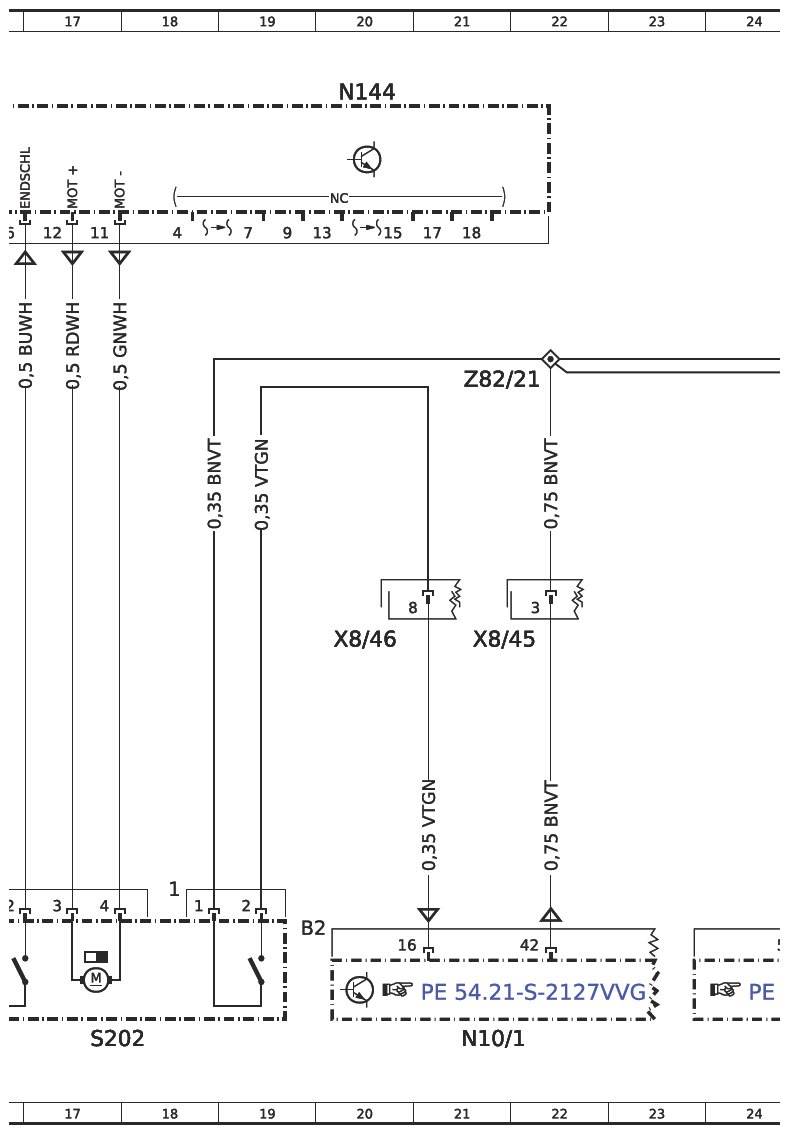

Wiring Diagram For Camera Cover Control Unit - PE54.21-S-2142-97VVB
Model 447.6 with Code FR8 (Rear view camera) except Code M8E (Electric motor 85 kW/battery 60 kWh (usable)) except Code ME0 (Electric motor 85 kW) except Code ME4 (Electric motor 145 kW) except Code XM0 (Facelift) except Code XM7 (MOPF II) except Code ZL3 (National version for Latin America) N144
Model 447.7 with Code FR8 (Rear view camera) except Code M7E (Electric motor 150 kW/battery 60 kWh (usable)) except Code ME0 (Electric motor 85 kW) except Code ME4 (Electric motor 145 kW) except Code XM0 (Facelift) except Code XM7 (MOPF II) except Code ZL3 (National version for Latin America) N144
| Code : | Designation: | Position: |
|---|---|---|
| AO | Color Code key | 32L |
| B84/3 | Reversing camera (RFK) control unit | 9L |
| CAN B | Interior CAN | 14K |
| K40/11 | Firewall fuse and relay module | 5L |
| K40/11f108 | Fuse 108 | 4L |
| M14/7 | Liftgate opening assist | 25L |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 21L |
| N144 | Camera cover (KAB) control unit | 4A |
| N144 | Camera cover (KAB) control unit | 12A |
| N144 | Camera cover (KAB) control unit | 20A |
| S202 | Reversing camera/360o camera liftgate open switch, external operation | 17L |
| U12 | Valid for left-hand drive vehicles | 2E |
| U13 | Valid for right-hand drive vehicles | 4E |
| W29/10 | Right D-pillar ground point | 11L |
| X225 | Main wiring harness/firewall main wiring harness 1 electrical connector | 6G |
| X301 | Interior CAN (CAN B) potential distributor electrical connector | 14L |
| X8/45 | Right liftgate electrical connector 1 | 21G |
| X8/46 | Right liftgate electrical connector 2 | 13G |
| X8/46 | Right liftgate electrical connector 2 | 20G |
| X8/46 | Right liftgate electrical connector 2 | 11G |
| X8/46 | Right liftgate electrical connector 2 | 2G |
| X8/46 | Right liftgate electrical connector 2 | 4G |
| Z4/31 | Reversing camera tml. 30 connector sleeve | 3E |
| Z55 | Reversing camera tml. 31 connector sleeve | 11E |
| Z82/21 | Liftgate tml. 31 central locking connector sleeve | 21D |
