(Wiring Diagram For Signal Acquisition And Actuation Module (SAM) Control Unit - PE54.21-S-2127-97VLA)
Model 447.6 with Code ZL3 (National version for Latin America) except Code M8E (Electric motor 85 kW/battery 60 kWh (usable)) except Code ME0 (Electric motor 85 kW) except Code XM0 (Facelift) except Code XM7 (MOPF II) N10/1, connector PWR1, PWR2, COC
Model 447.7 with Code ZL3 (National version for Latin America) except Code M7E (Electric motor 150 kW/battery 60 kWh (usable)) except Code ME0 (Electric motor 85 kW) except Code ME4 (Electric motor 145 kW) except Code XM0 (Facelift) except Code XM7 (MOPF II) N10/1, connector PWR1, PWR2, COC
| Code : | Designation: | Position: |
|---|---|---|
| AO | Color Code key | 64L |
| CAN B | Interior CAN | 20K |
| Code ERO | Radio preinstallation | 22D |
| F1 | Pre-fuse box | 17L |
| F1fA13 | Pre-fuse A13 | 15K |

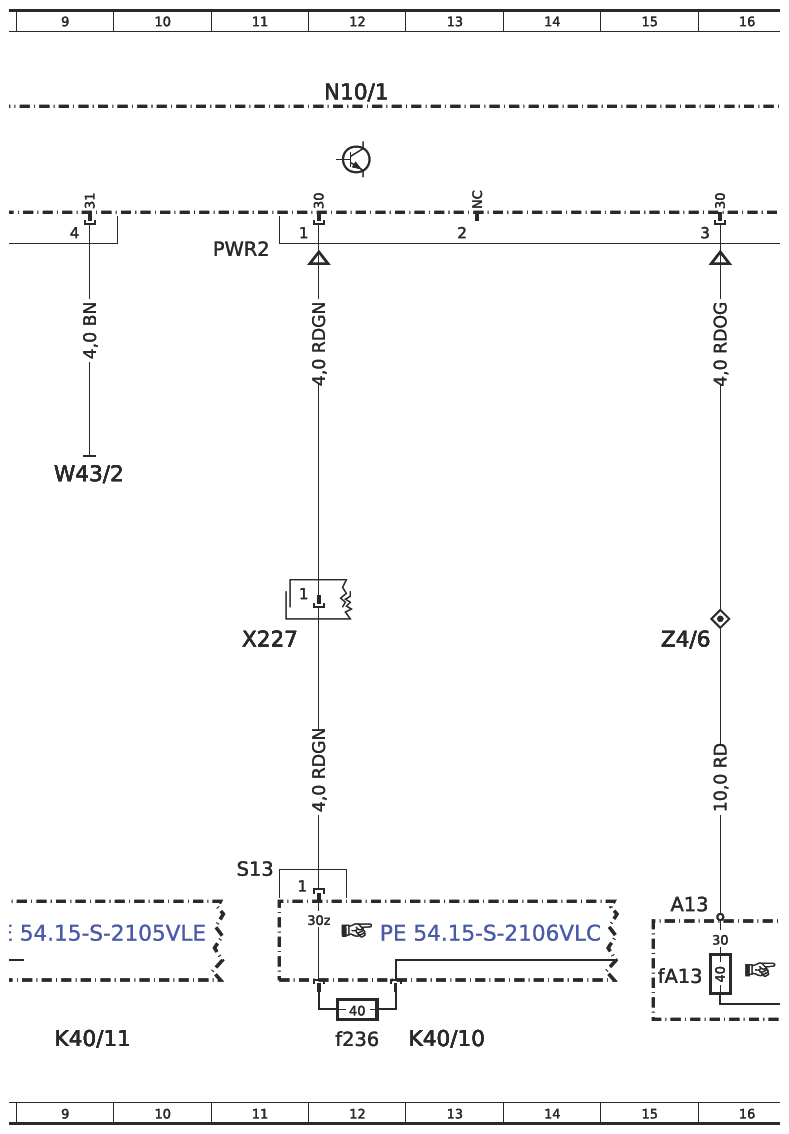

| K40/10 | Engine compartment fuse and relay module | 13L |
| K40/10f236 | Fuse 236 | 12L |

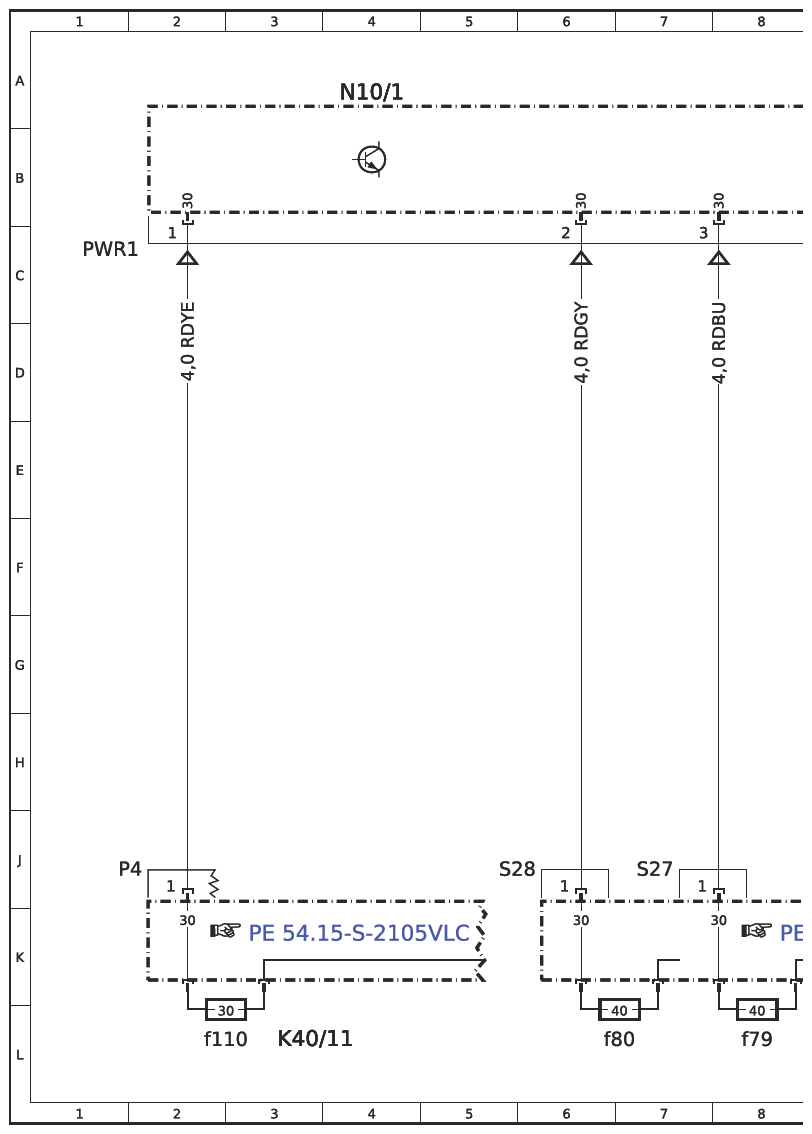

| K40/11 | Firewall fuse and relay module | 3L |
| K40/11 | Firewall fuse and relay module | 9L |
| K40/11 | Firewall fuse and relay module | 32L |
| K40/11f110 | Fuse 110 | 2L |
| K40/11f79 | Fuse 79 | 8L |
| K40/11f80 | Fuse 80 | 6L |
| K40/11f89 | Fuse 89 | 31L |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 4A |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 12A |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 20A |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 52A |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 28A |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 44A |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 35A |

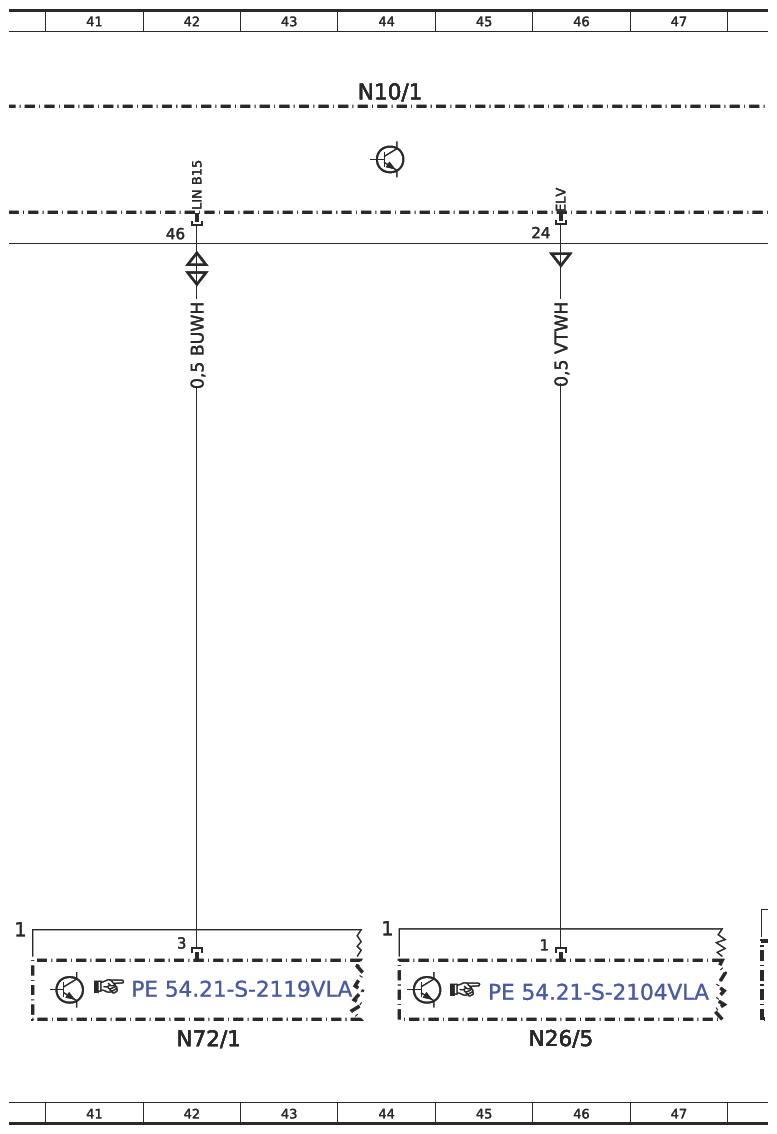

| N26/5 | Electric steering lock control unit | 46L |
| N72/1 | Upper control panel (UCP [OBF]) control unit | 42L |

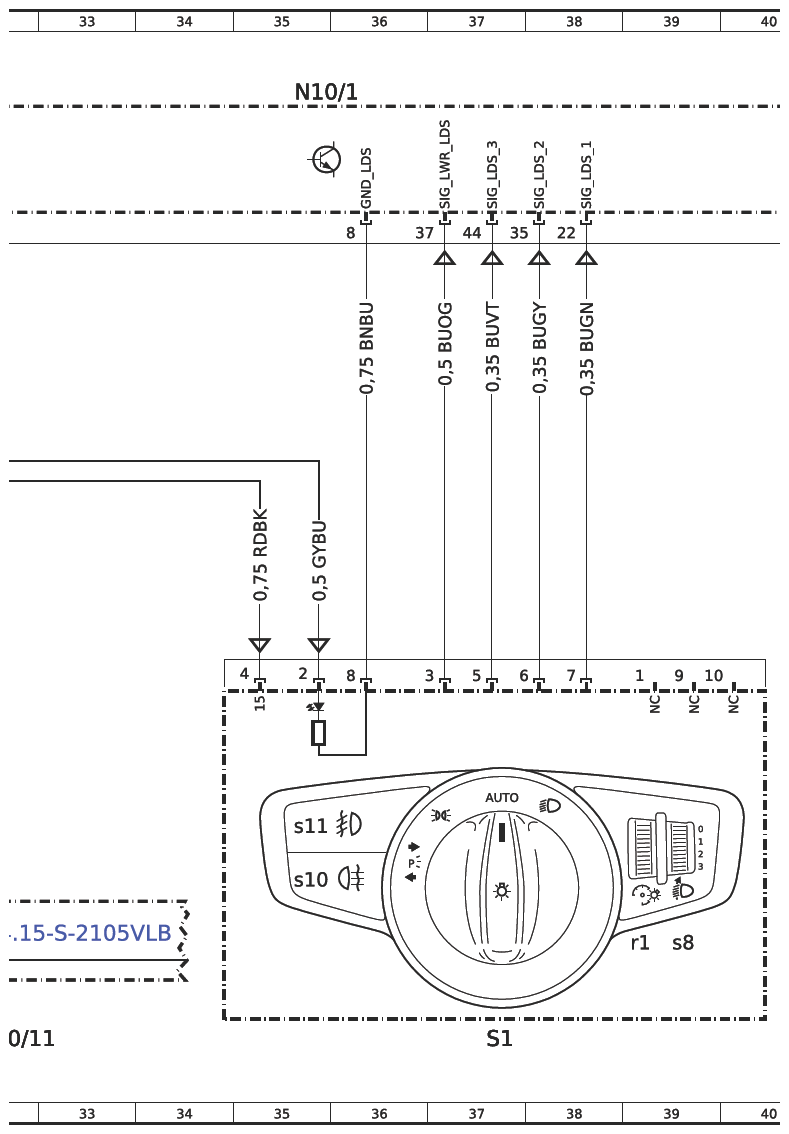

| S1 | Light switch | 37L |

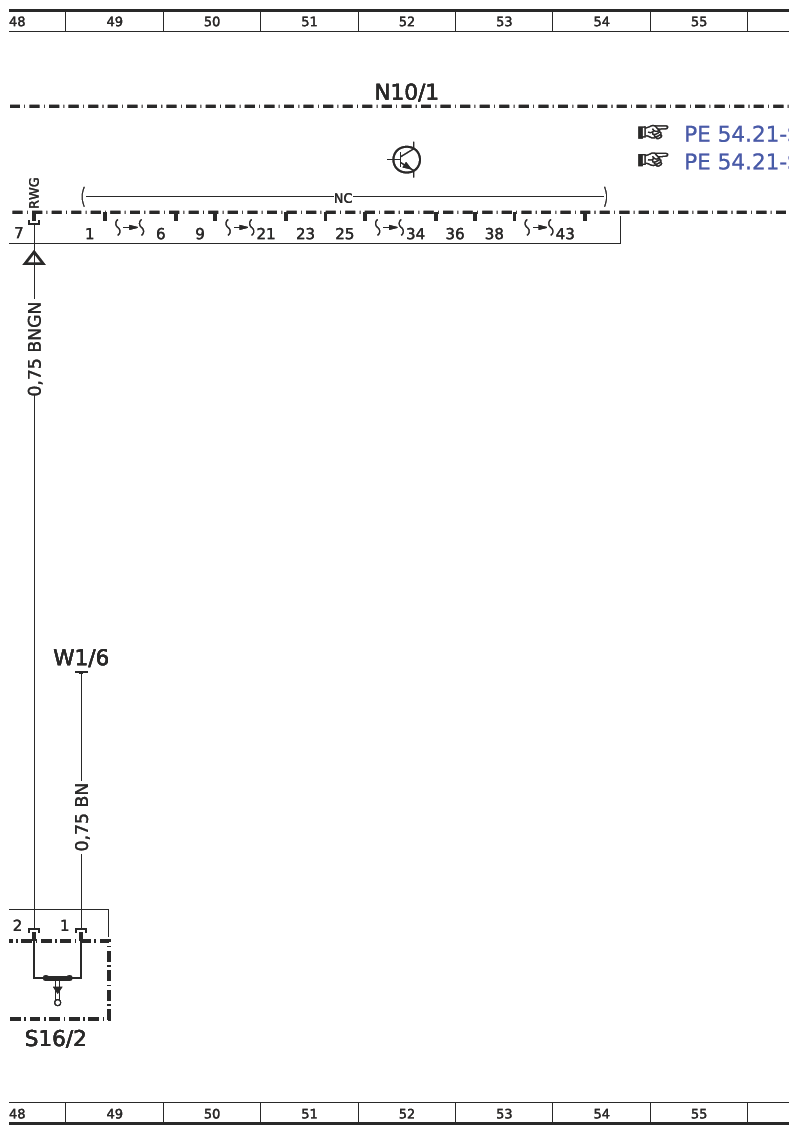

| S16/2 | Backup lamp switch | 48L |
| S1r1 | Instrument illumination brightness control | 39K |
| S1s10 | Rear fog light button | 35J |
| S1s11 | Front fog lamp button | 35J |
| S1s8 | Headlamp range controller | 39K |

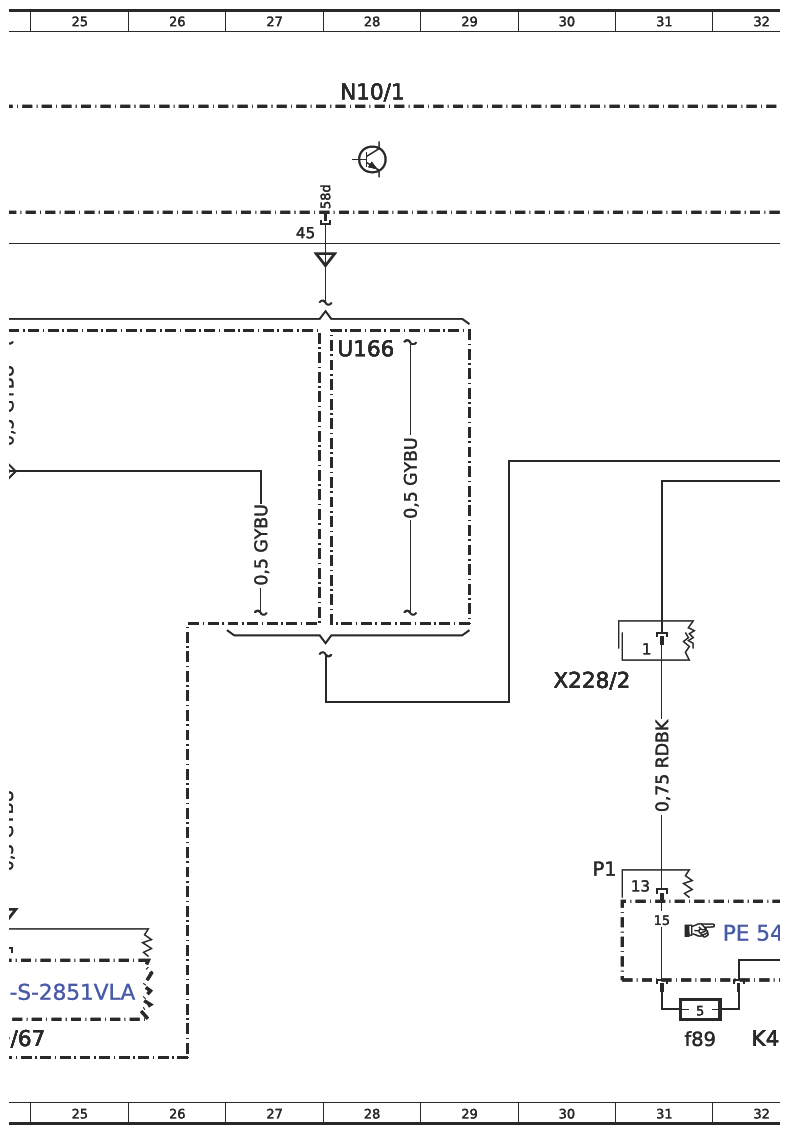

| U166 | Valid without Code ERO Radio preinstallation | 28D |
| W1/6 | Cockpit ground point | 49G |
| W43/2 | Right vehicle interior firewall ground point | 9E |
| W43/2 | Right vehicle interior firewall ground point | 17E |
| X227 | Main wiring harness/fuse and relay module electrical connector 1 | 11G |
| X228/2 | Cockpit wiring harness/fuse and relay module electrical connector 3 | 30G |

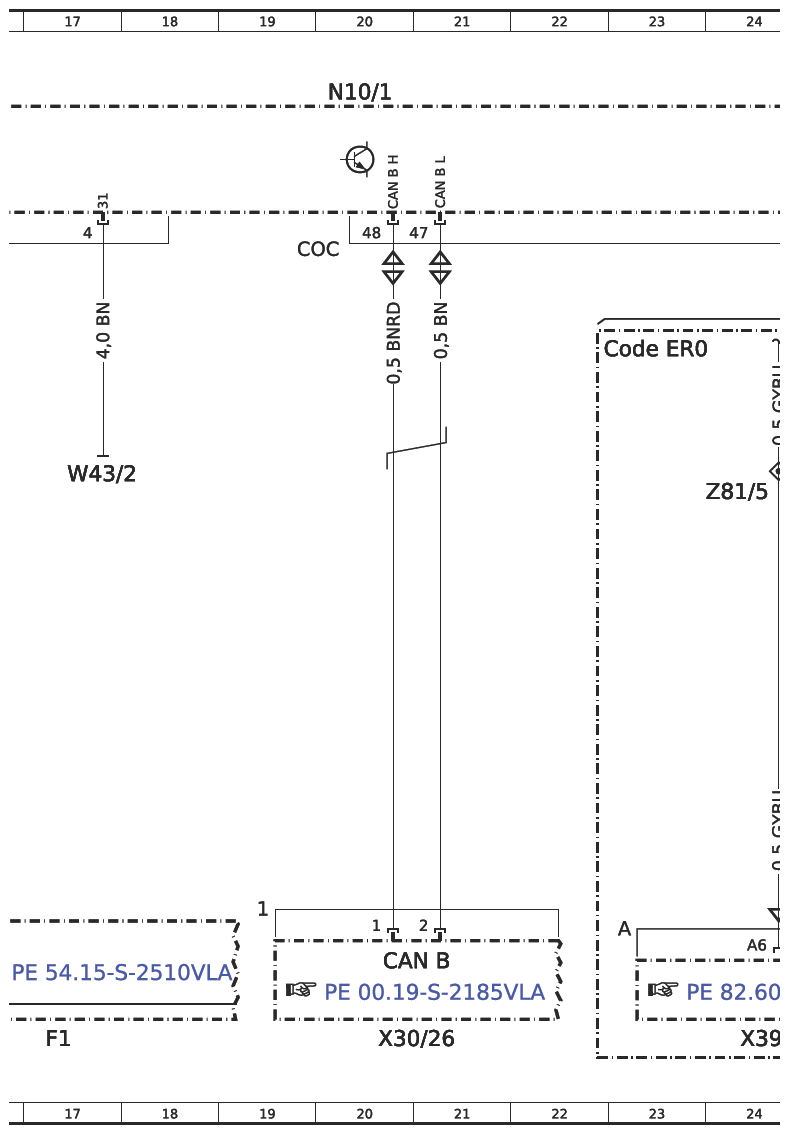

| X30/26 | Interior CAN (CAN B) potential distributor electrical connector | 20L |
| X39/67 | Radio preinstallation electrical connector | 24L |
| Z4/6 | Pre-fuse box tml. 30 connector sleeve | 15G |
| Z81/5 | Cockpit terminal 58d connector sleeve | 24E |
