(Wiring Diagram For Pre-Fuse Box - PE54.15-S-2510-97VLA)
Model 447.6 with Code ZL3 (National version for Latin America) except Code M8E (Electric motor 85 kW/battery 60 kWh (usable)) except Code ME0 (Electric motor 85 kW) except Code XM0 (Facelift) except Code XM7 (MOPF II) F1
Model 447.7 with Code ZL3 (National version for Latin America) except Code M7E (Electric motor 150 kW/battery 60 kWh (usable)) except Code ME0 (Electric motor 85 kW) except Code ME4 (Electric motor 145 kW) except Code XM0 (Facelift) except Code XM7 (MOPF II) F1
| Code : | Designation: | Position: |
|---|---|---|
| A0 | Color Code key | 56L |
| Code ES3 | 12 V sockets for right and left rear seat rows | 17E |
| F1 | Pre-fuse box | 4A |
| F1 | Pre-fuse box | 12A |
| F1 | Pre-fuse box | 20A |
| F1 | Pre-fuse box | 28A |
| F1 | Pre-fuse box | 36A |
| F1 | Pre-fuse box | 44A |

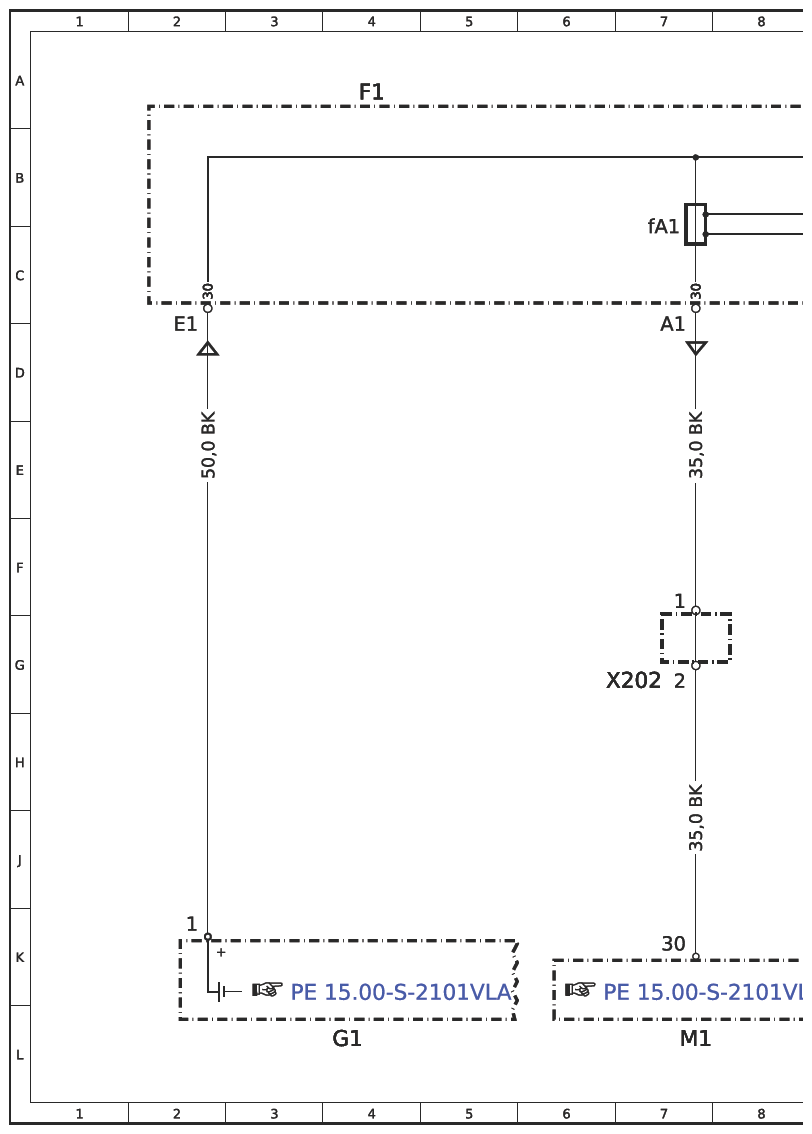

| F1fA1 | Pyrofuse A1 | 7C |
| F1fA10 | Pre-fuse A10 | 31C |

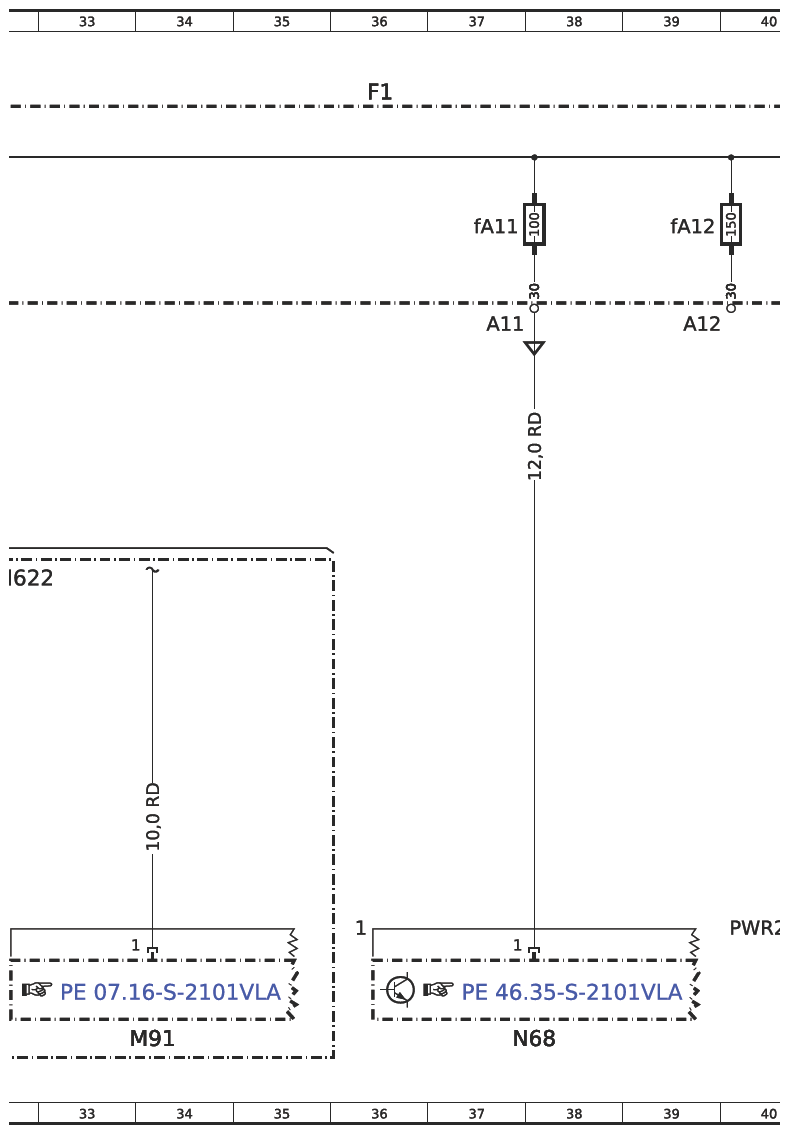

| F1fA11 | Pre-fuse A11 | 37C |
| F1fA12 | Pre-fuse A12 | 39C |

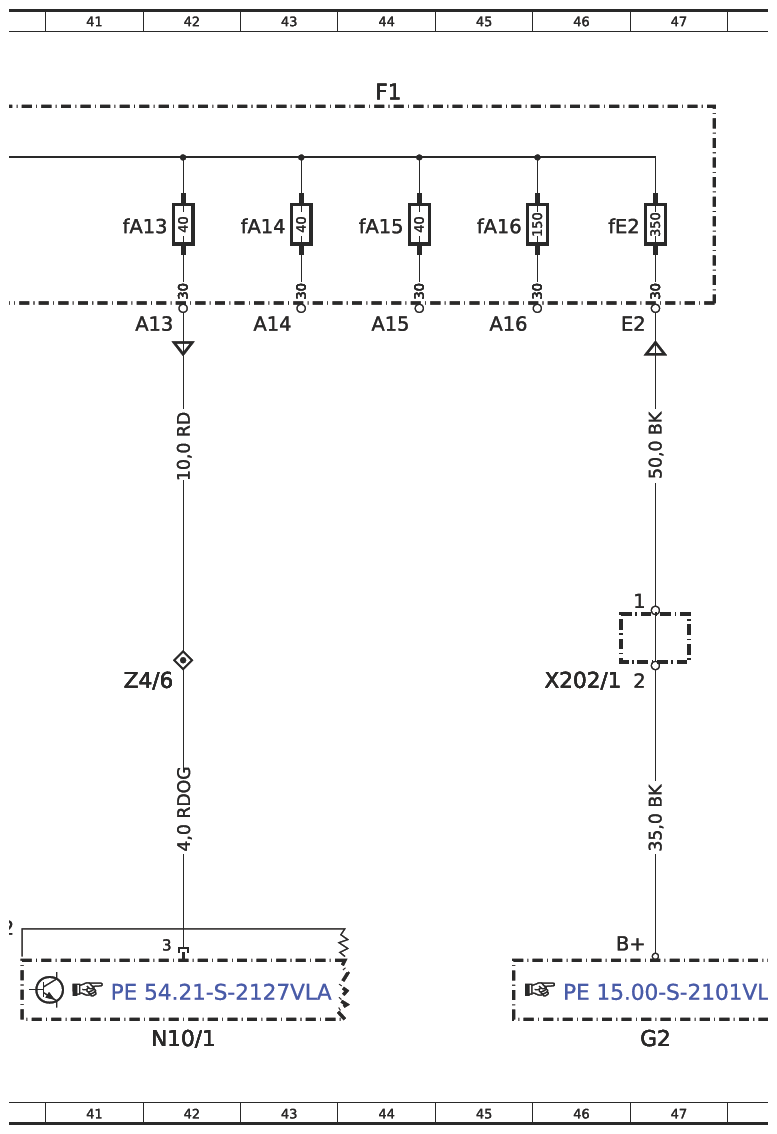

| F1fA13 | Pre-fuse A13 | 42C |
| F1fA14 | Pre-fuse A14 | 43C |
| F1fA15 | Pre-fuse A15 | 44C |
| F1fA16 | Pre-fuse A16 | 45C |

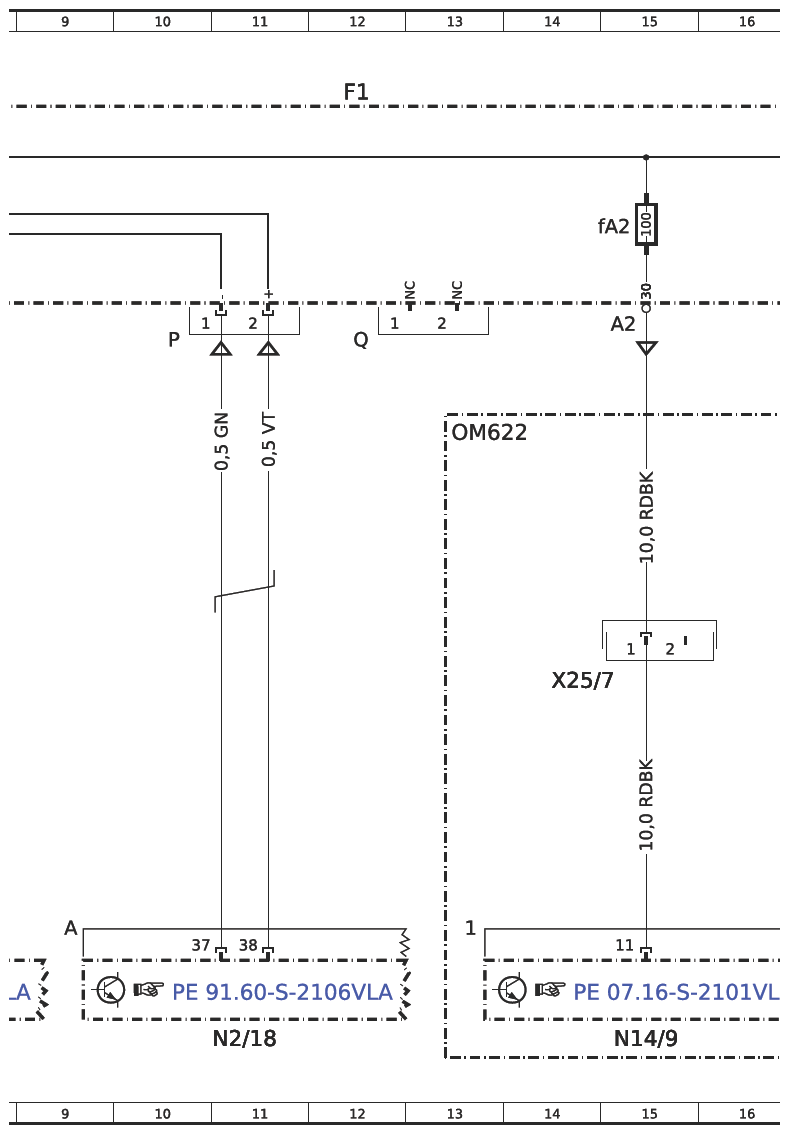

| F1fA2 | Pre-fuse A2 | 15C |

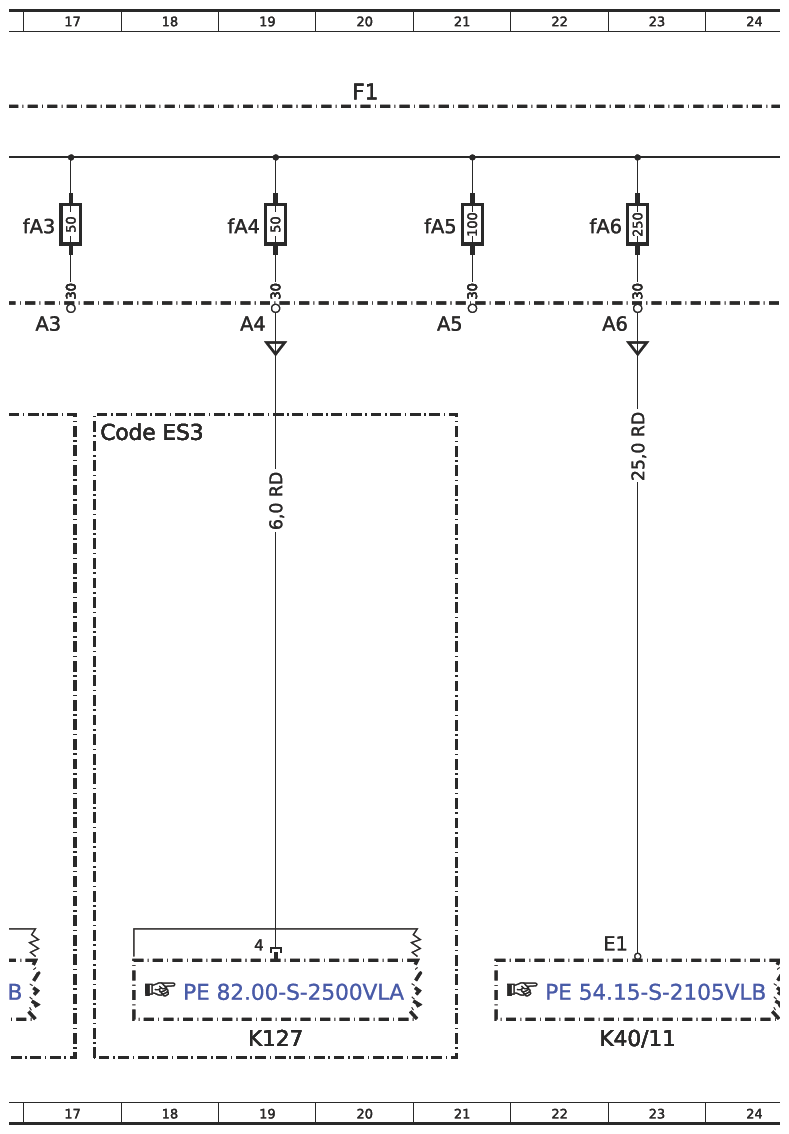

| F1fA3 | Pre-fuse A3 | 17C |
| F1fA4 | Pre-fuse A4 | 19C |
| F1fA5 | Pre-fuse A5 | 21C |
| F1fA6 | Pre-fuse A6 | 22C |

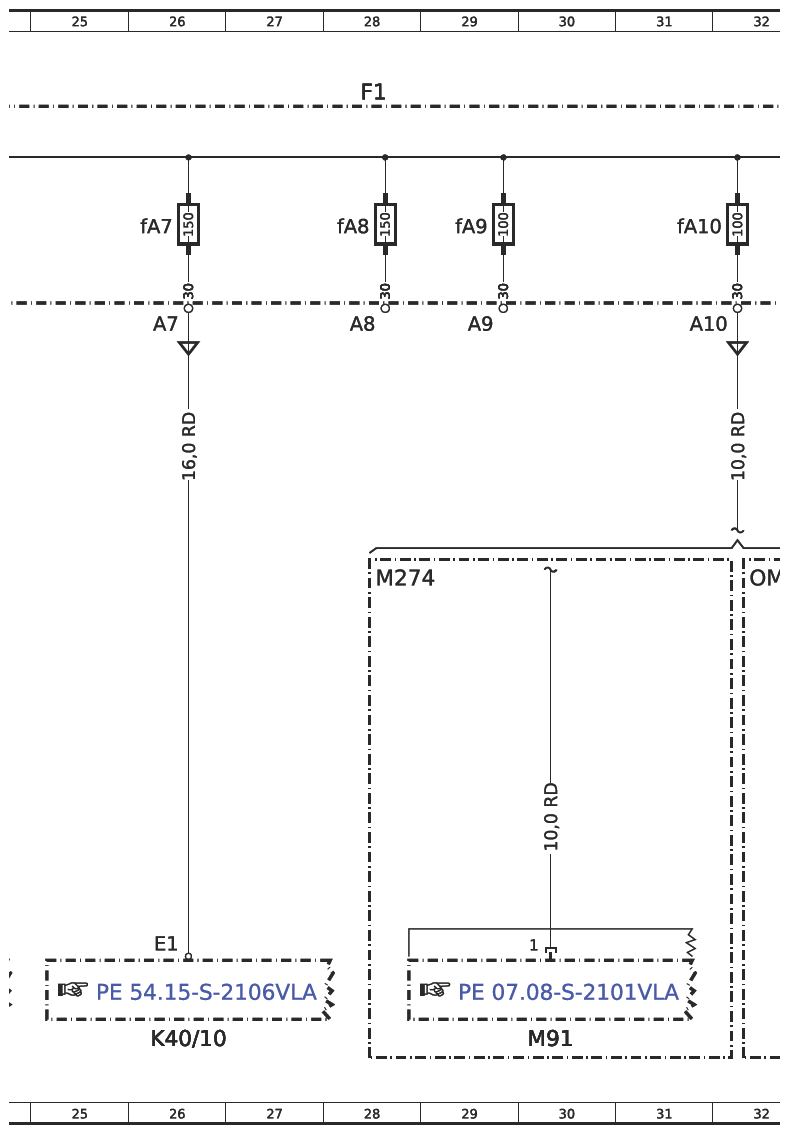

| F1fA7 | Pre-fuse A7 | 26C |
| F1fA8 | Pre-fuse A8 | 28C |
| F1fA9 | Pre-fuse A9 | 29C |
| F1fE2 | Pre-fuse E2 | 46C |
| G1 | On-board electrical system battery | 4L |
| G2 | Alternator | 47L |
| K127 | Rear passenger compartment socket relay | 19L |
| K40/10 | Engine compartment fuse and relay module | 26L |
| K40/11 | Firewall fuse and relay module | 23L |
| M1 | Starter | 7L |
| M91 | Electric fan | 30L |
| M91 | Electric fan | 34L |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 42L |
| N14/9 | Glow output stage | 15L |
| N2/18 | Supplemental restraint system (SRS) control unit | 11L |
| N68 | Electrical power steering (ES) control unit | 38L |
| X202 | Pre-fuse box/starter electrical distributor rail | 7G |
| X202/1 | Pre-fuse box/alternator electrical distributor rail | 46G |
| X25/7 | Main wiring harness/engine wiring harness electrical connector 1 | 14G |
| Z4/6 | Pre-fuse box tml. 30 connector sleeve | 42G |
