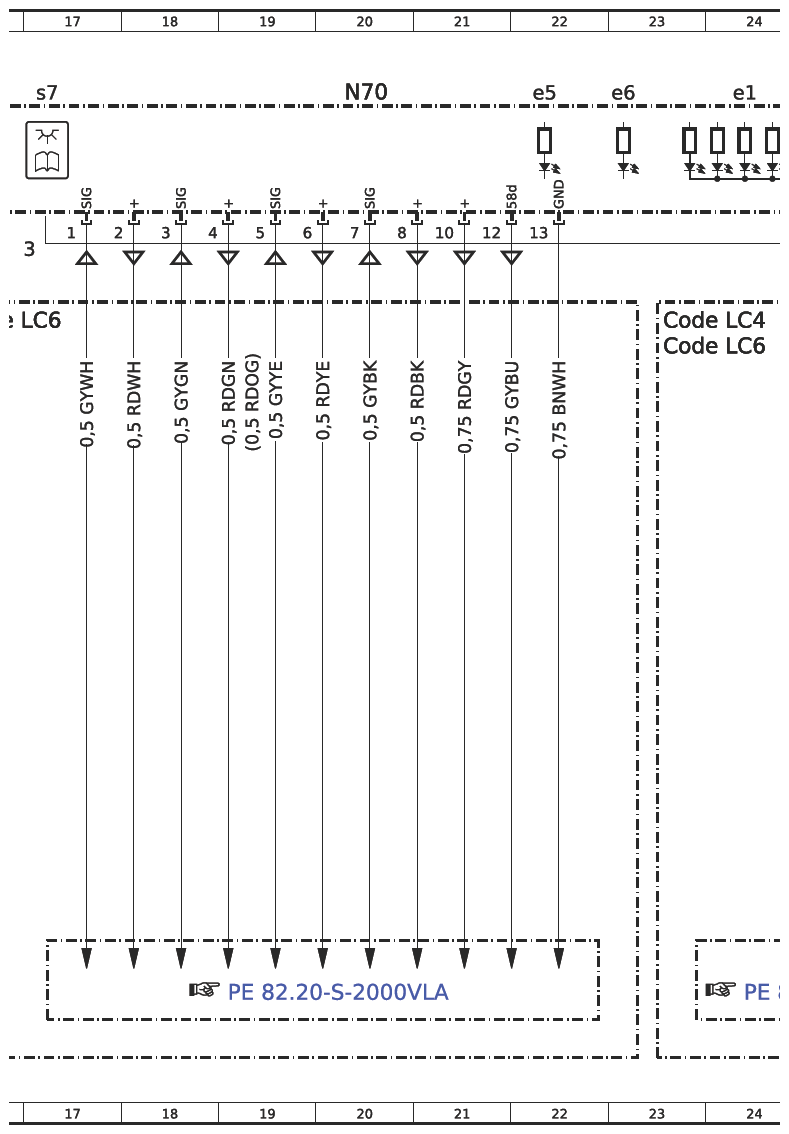

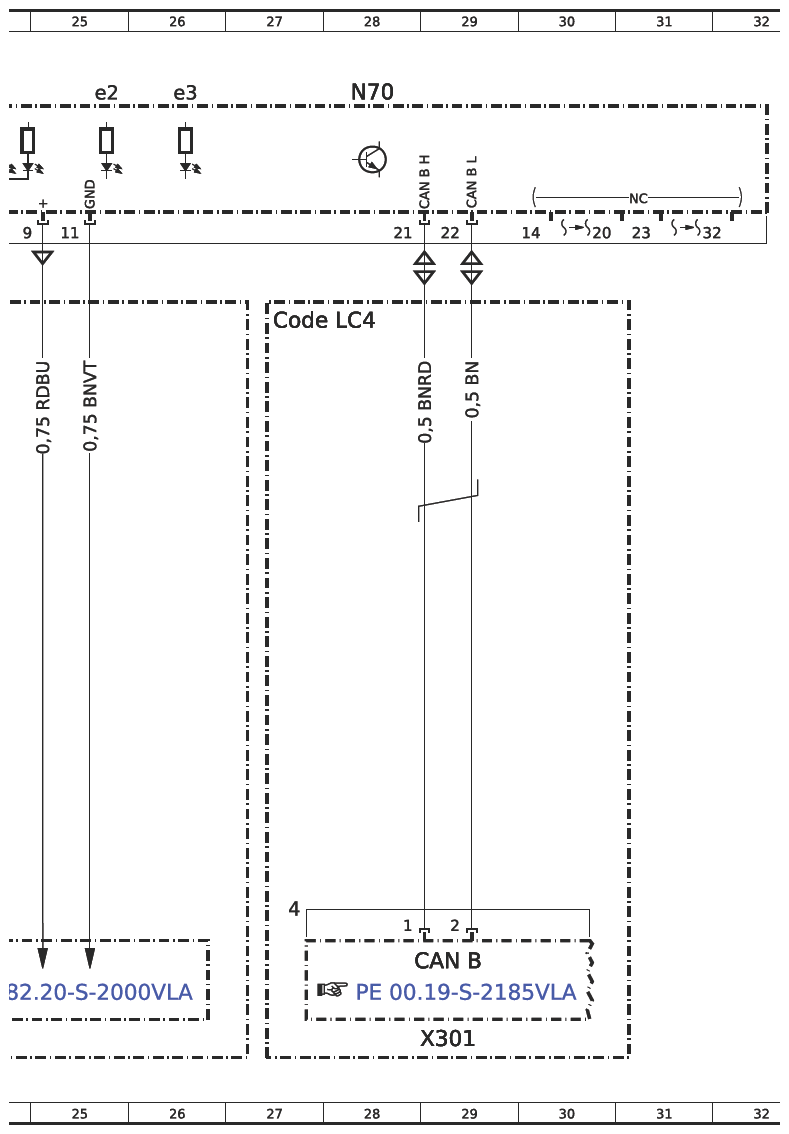

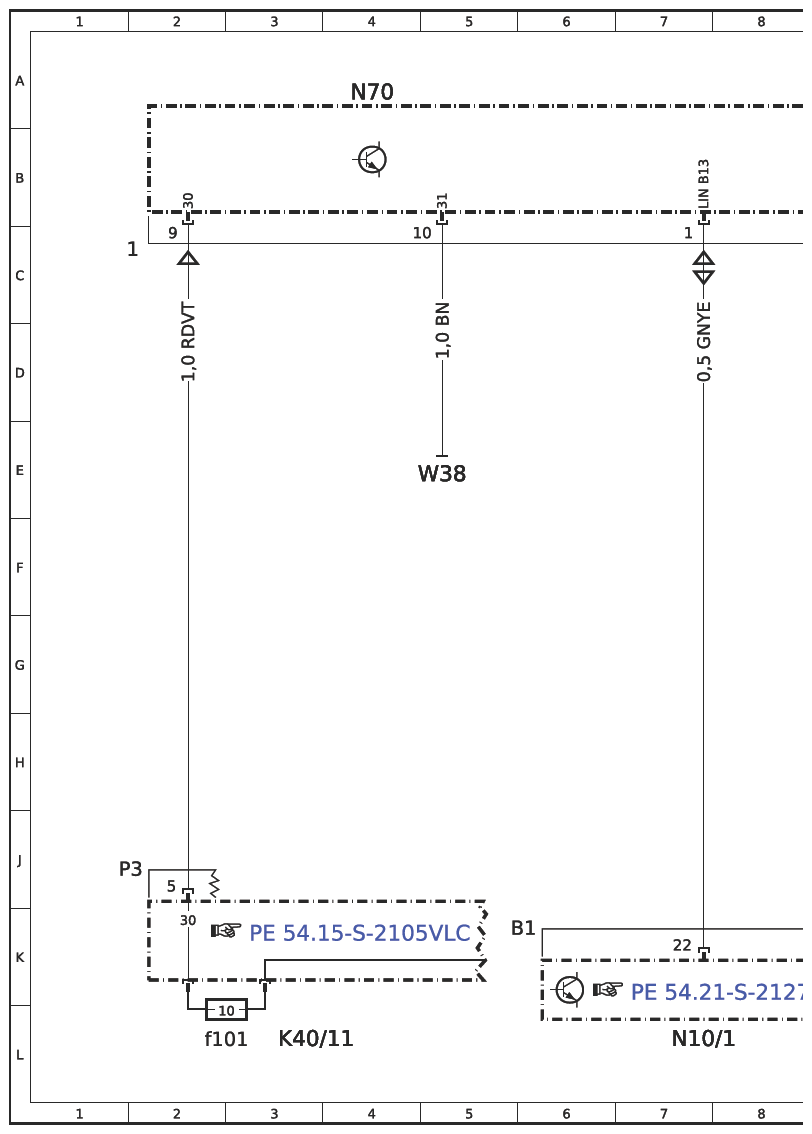

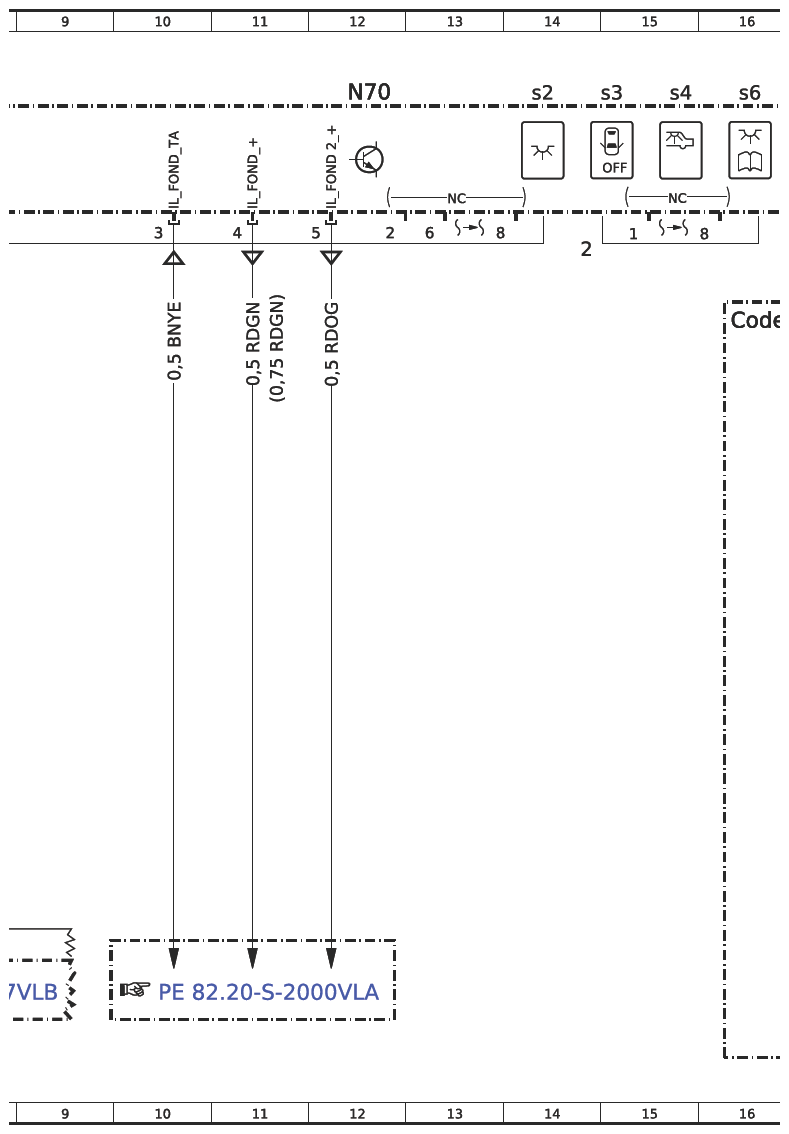

(Wiring Diagram For Overhead Control Panel (OCP) Control Unit - PE54.21-S-2107-97VLA)
Model 447.6 with Code ZL3 (National version for Latin America) except Code M8E (Electric motor 85 kW/battery 60 kWh (usable)) except Code ME0 (Electric motor 85 kW) except Code XM0 (Facelift) except Code XM7 (MOPF II) N70
Model 447.7 with Code ZL3 (National version for Latin America) except Code M7E (Electric motor 150 kW/battery 60 kWh (usable)) except Code ME0 (Electric motor 85 kW) except Code ME4 (Electric motor 145 kW) except Code XM0 (Facelift) except Code XM7 (MOPF II) N70
| Code : | Designation: | Position: |
|---|---|---|
| AO | Color Code key | 40L |
| CAN B | Interior CAN | 29K |
| Code LC4 | Comfort overhead control panel | 27D |
| Code LC4 | Comfort overhead control panel | 23D |
| Code LC6 | Illumination in rear grab handle with reading spotlight | 16D |
| Code LC6 | Illumination in rear grab handle with reading spotlight | 23D |
| K40/11 | Firewall fuse and relay module | 3L |
| K40/11f101 | Fuse 101 | 2L |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 7L |
| N70 | Overhead control panel (OCP [DBE]) control unit | 4A |
| N70 | Overhead control panel (OCP [DBE]) control unit | 12A |
| N70 | Overhead control panel (OCP [DBE]) control unit | 20A |
| N70 | Overhead control panel (OCP [DBE]) control unit | 28A |
| N70e1 | Front interior lamp | 24A |
| N70e2 | Left front reading lamp | 25A |
| N70e3 | Right front reading lamp | 26A |
| N70e5 | Left mounting console incident illumination | 22A |
| N70e6 | Right mounting console incident illumination | 23A |
| N70s2 | Interior lamp button | 14A |
| N70s3 | Interior lamp automatic function button | 15A |
| N70s4 | Rear lamp button | 15A |
| N70s6 | Left front reading lamp button | 16A |
| N70s7 | Right front reading lamp button | 17A |
| W38 | Roof frame ground point 1 | 5E |
| X301 | Interior CAN (CAN B) potential distributor electrical connector | 29L |
