Wiring Diagram For Passenger-Side Fuse And Relay Module - PE54.15-S-2105-97VVN
Model 447.6 except Code M8E (Electric motor 85 kW/battery 60 kWh (usable)) except Code ME0 (Electric motor 85 kW) except Code XM0 (Facelift) except Code XM7 (MOPF II) except Code ZL3 (National version for Latin America) K40/11, connector S21-S29
Model 447.7 except Code M7E (Electric motor 150 kW/battery 60 kWh (usable)) except Code ME0 (Electric motor 85 kW) except Code ME4 (Electric motor 145 kW) except Code XM0 (Facelift) except Code XM7 (MOPF II) except Code ZL3 (National version for Latin America) K40/11, connector S21-S29
| Code : | Designation: | Position: |
|---|---|---|

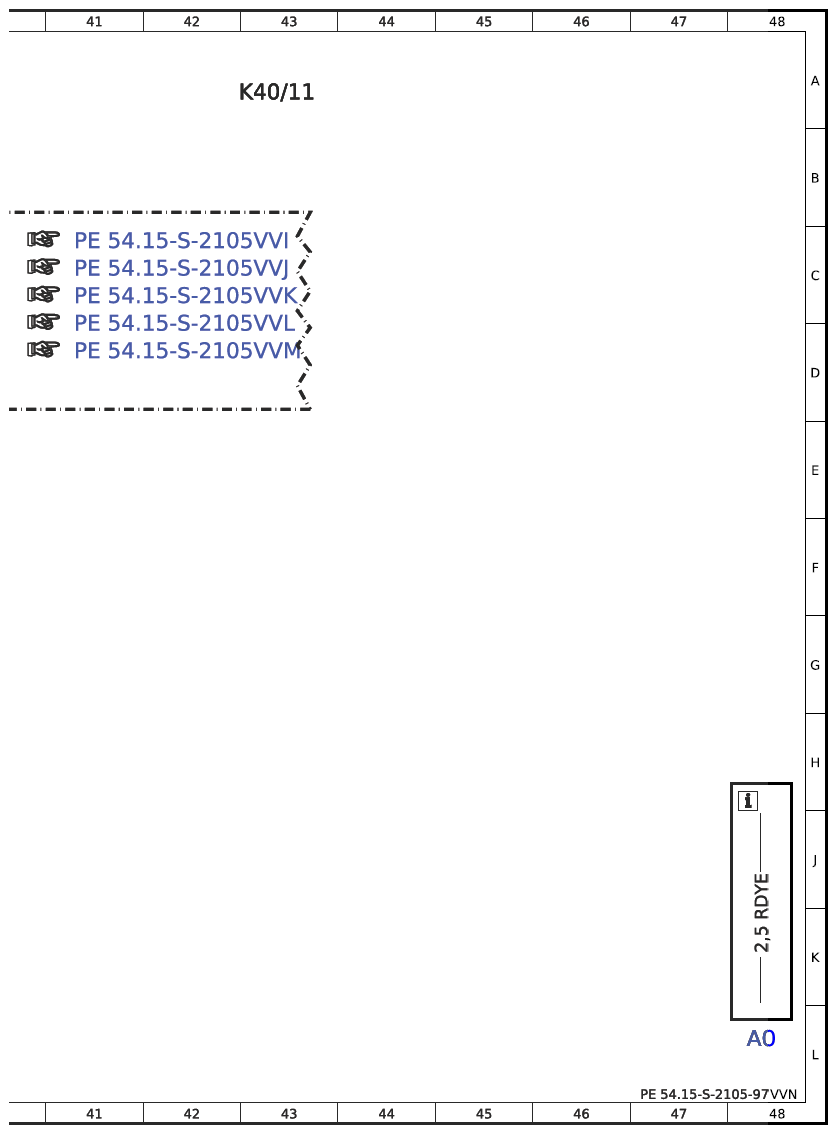

| A0 | Color Code key | 48L |
| A32/4 | Rear heater/air conditioner air recirculation unit | 37L |
| Code D34 | Electr. tilting/sliding roof, fixed panoramic roof | 27F |
| Code H16 | Heating for driver seat | 10G |
| Code HZ7 | Semi-automatically controlled air conditioning, TEMPMATIC at rear | 36F |
| Code L84 | Additional rear turn signal lamps on roof | 15F |
| Code S02 | Driver seat (standard no. 2) | 10F |
| Code SB1 | Comfort driver seat | 10F |
| Code SB5 | Swiveling comfort driver seat | 10F |
| Code SF1 | Electrically adjustable driver seat | 6F |
| Code SF2 | Electrically adjustable front passenger seat | 2F |
| K40/11 | Firewall fuse and relay module | 43A |
| K40/11 | Firewall fuse and relay module | 4A |
| K40/11 | Firewall fuse and relay module | 36A |
| K40/11 | Firewall fuse and relay module | 12A |
| K40/11 | Firewall fuse and relay module | 20A |
| K40/11 | Firewall fuse and relay module | 27A |

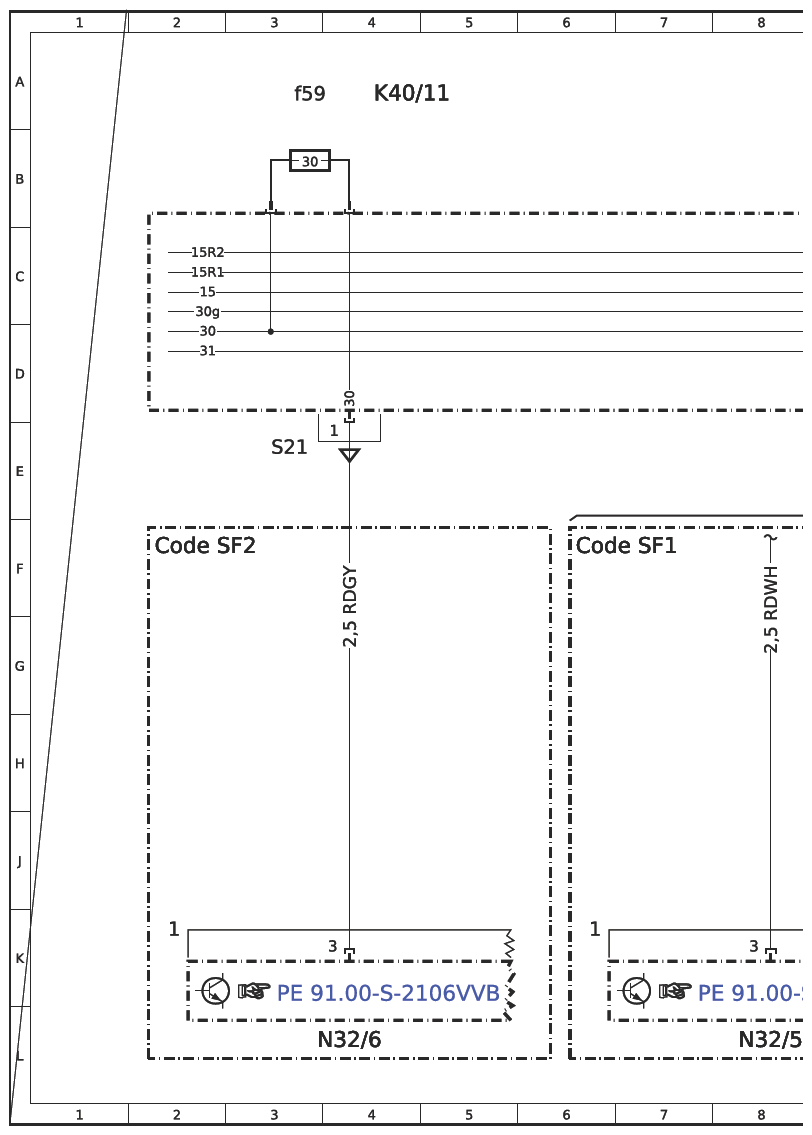

| K40/11f59 | Fuse 59 | 3A |

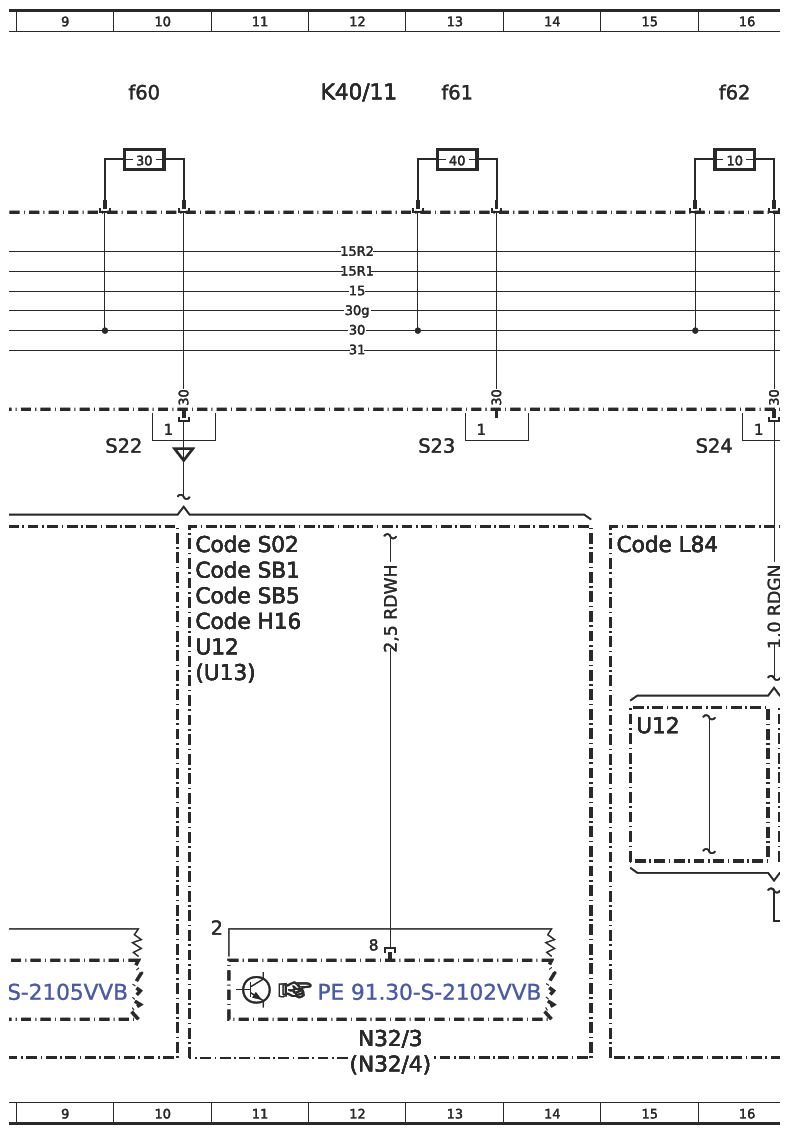

| K40/11f60 | Fuse 60 | 10A |
| K40/11f61 | Fuse 61 | 13A |
| K40/11f62 | Fuse 62 | 16A |
| K40/11f63 | Fuse 63 | 24A |

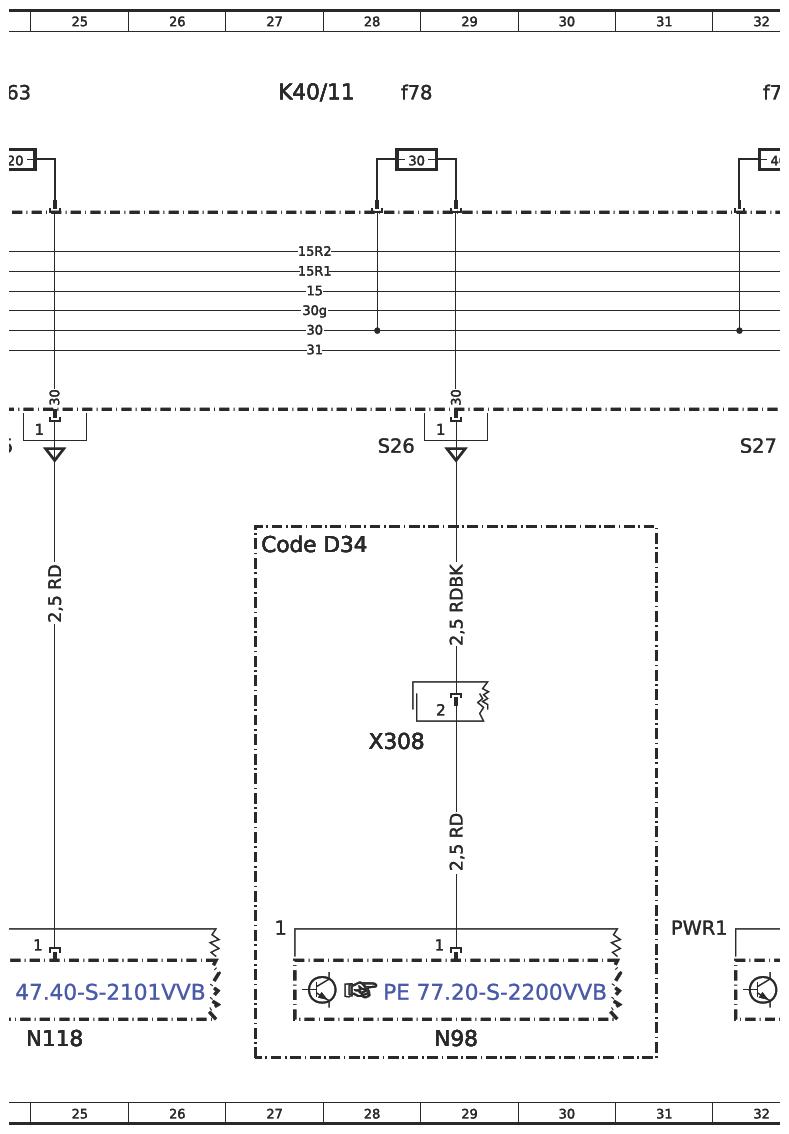

| K40/11f78 | Fuse 78 | 28A |
| K40/11f79 | Fuse 79 | 32A |

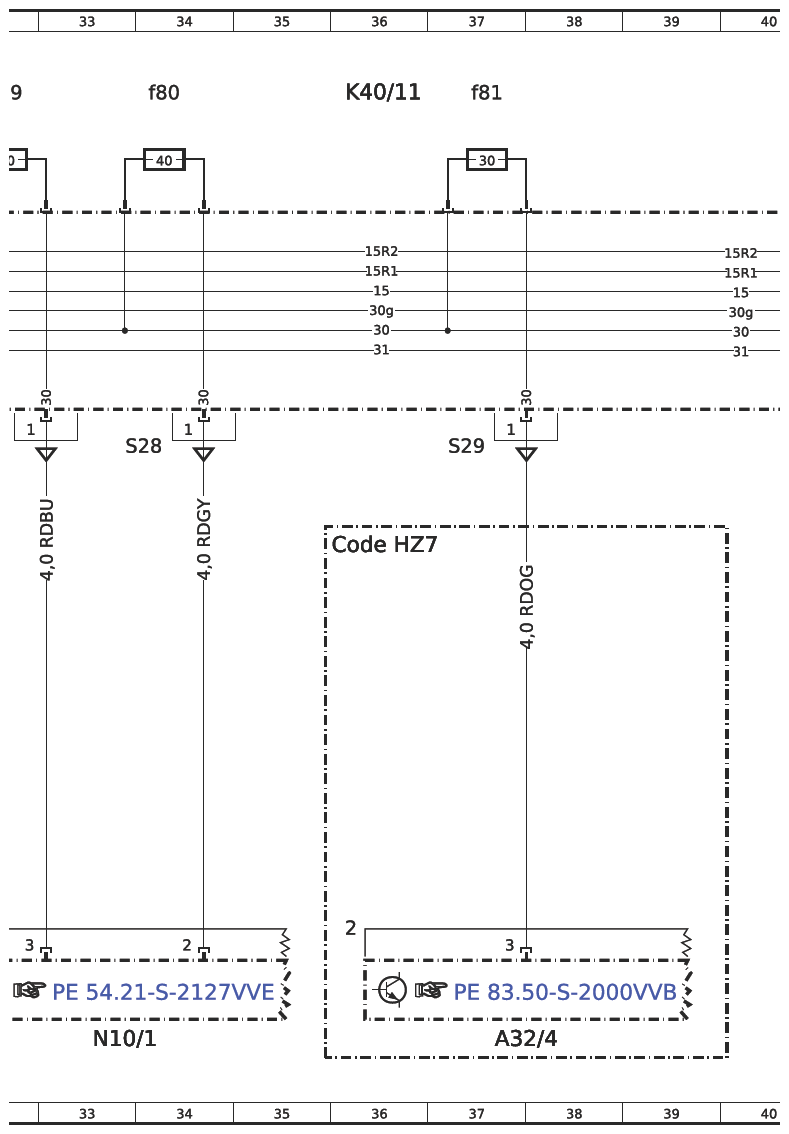

| K40/11f80 | Fuse 80 | 34A |
| K40/11f81 | Fuse 81 | 37A |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 33L |
| N118 | Fuel system control unit (FSCU) | 25L |
| N32/3 | Driver seat heater/ventilation control unit | 12L |
| N32/4 | Driver seat heater/ventilation control unit | 12L |
| N32/5 | Driver seat adjustment with memory control unit | 8L |
| N32/6 | Front passenger seat adjustment with memory control unit | 4L |

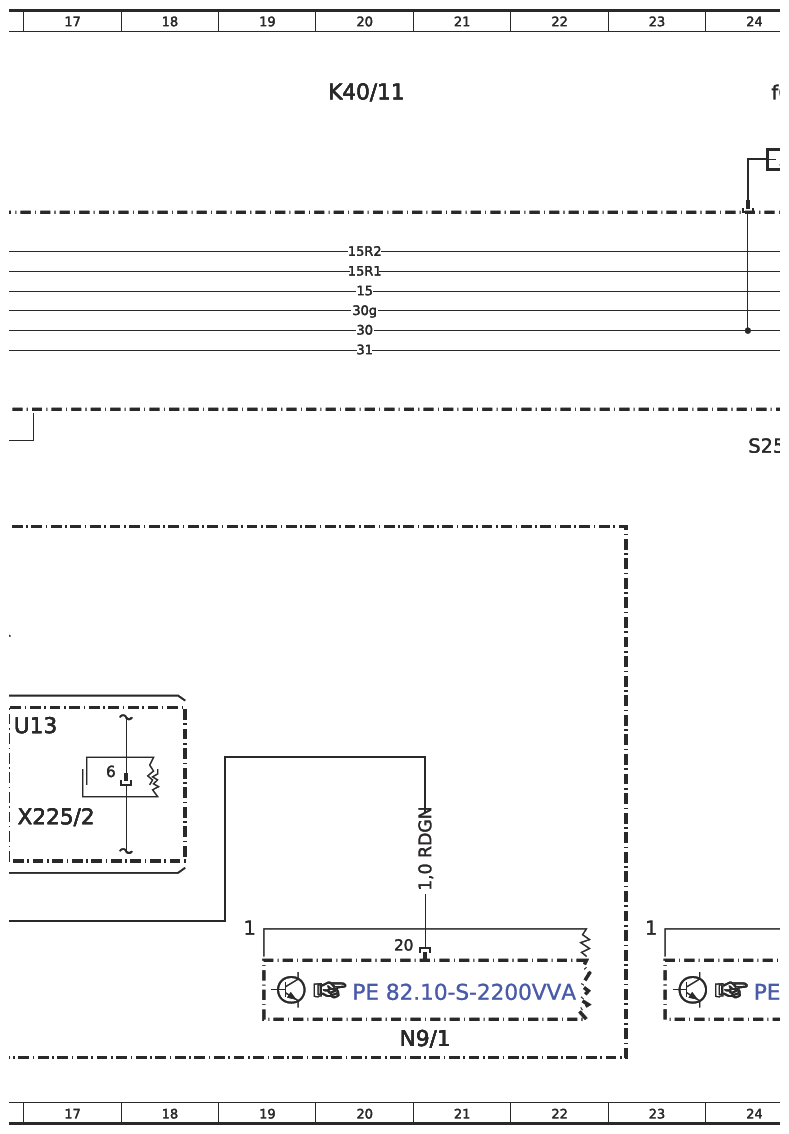

| N9/1 | Additional turn signal module control unit | 21L |
| N98 | Panoramic sliding sunroof (PSD) control unit | 29L |
| U12 | Valid for left-hand drive vehicles | 15H |
| U12 | Valid for left-hand drive vehicles | 10G |
| U13 | Valid for right-hand drive vehicles | 16H |
| U13 | Valid for right-hand drive vehicles | 10G |
| X225/2 | Main wiring harness/firewall main wiring harness 3 electrical connector | 17J |
| X308 | Panoramic sliding roof electrical connector | 28H |
